GE UCSC H1 IS420UCSCH1A-B 控制器

描述

GE IS420UCSCH1A-B是一款高性能的UCSC（Universal Controller for System Control）控制器，属于GE Mark VIe控制系统系列的核心组件。该控制器搭载先进的四核AMD G系列微处理器，主频高达1.2 GHz，并运行QNX Neutrino实时操作系统，这使得IS420UCSCH1A-B能够提供卓越的实时控制能力和高速数据处理性能，尤其适用于对可靠性和响应速度有严苛要求的工业应用。作为Mark VIe控制系统的重要组成部分，它支持多种冗余配置（如Simplex,Dual,TMR），确保系统在关键操作中的高可用性和无缝故障切换。GE IS420UCSCH1A-B不仅具备丰富的以太网接口，支持多种工业通信协议，还集成了EFA（Embedded Field Agent）技术，能够安全地连接到Predix云平台，实现实时数据传输和云端应用部署。其在自动化系统中的定位是作为执行控制逻辑、管理过程数据和实现系统互联互通的核心智能单元，为燃气轮机、蒸汽轮机以及各类工业过程提供强大、可靠的自动化控制解决方案。

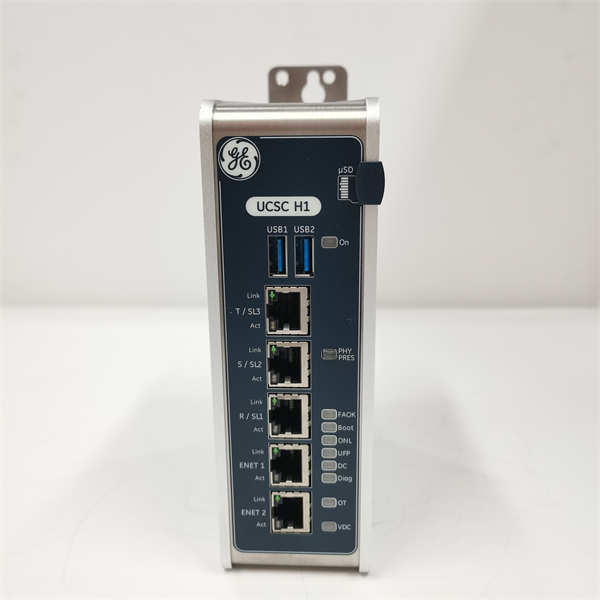

GE UCSC H1 IS420UCSCH1A-B

技术规格

产品型号：IS420UCSCH1A-B

制造商：GE(General Electric)

产品类型：UCSC控制器(Controller)

系列：Mark VIe控制系统

微处理器：：QNX Neutrino(版本6.5或7.1)

内存：4 GB DDR3-1333 SDRAM

闪存存储：40 GB SSD pSLC(其中16 GB用于系统)

以太网端口：6个(包括IONet R,S,T以及Predix连接端口)

附加端口：2个USB 2.0

典型功耗：31 W(最大)

工作温度：0°C至60°C(32°F至140°F)

存储温度：-40°C至85°C(-40°F至185°F)

湿度：5%至95%非冷凝

海拔：0-1000米(正常运行)，1000-3000米(扩展操作)

冷却方式：对流冷却(无风扇设计)

可靠性MTBF(30°C)：414,248小时

安全认证：SIL3(Safety Integrity Level 3)认证(特定配置下)

主要特点和优势

GE IS420UCSCH1A-B控制器作为GE Mark VIe系统的高性能核心，具备多项突出特点和优势，使其成为关键工业应用的首选。

高性能处理能力：IS420UCSCH1A-B采用四核AMD G系列微处理器，主频高达1.2 GHz，结合QNX Neutrino实时操作系统，能够以极高的效率和精度执行复杂的控制算法和数据处理任务。这确保了在高速动态变化的工业过程中，系统能实现快速响应和精准控制，显著提升生产效率和运行稳定性。

高可靠性和冗余设计：该控制器支持Simplex、Dual和TMR（三重模块冗余）等多种冗余配置，提供无缝的故障切换功能。即使在单个模块发生故障时，系统也能保持持续运行，最大限度地减少停机时间。其内置的诊断功能和高MTBF（平均故障间隔时间）进一步增强了系统的可靠性，并有助于满足SIL3等安全完整性等级要求，适用于关键安全应用。

强大的通信与互联能力：GE IS420UCSCH1A-B配备多个以太网端口，支持GE专有的IONet以及Profinet、Modbus TCP/IP、Ethernet/IP等标准工业协议，可实现与I/O模块、HMI、SCADA系统以及其他控制器的高速、实时通信。此外，通过嵌入式现场代理（EFA）技术，它能够安全地连接到GE Predix云平台，实现远程监控、数据分析和基于云的应用部署，为数字化转型奠定基础。

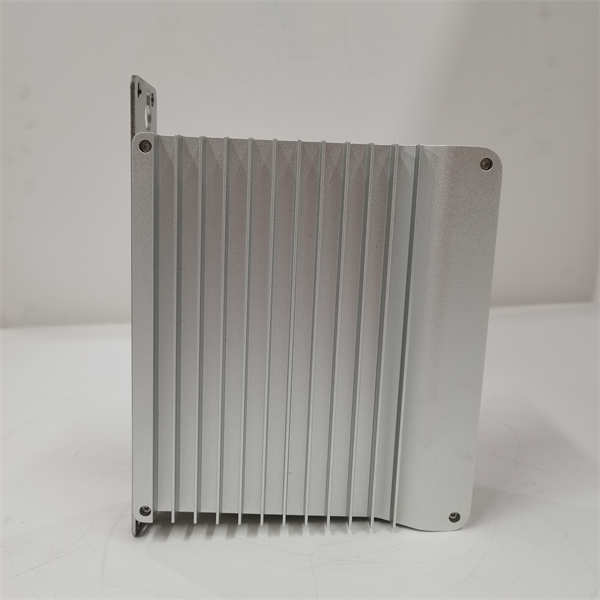

优异的环境适应性：IS420UCSCH1A-B采用工业级设计，能够在高温、高湿和高振动等恶劣工业环境中稳定运行。其无风扇的对流冷却设计不仅降低了维护需求和噪音，还提升了在多尘环境下的可靠性。这使得GE IS420UCSCH1A-B成为电力、石油天然气等对环境要求严苛的行业中的理想选择。

易于集成和维护：控制器通过ControlST软件平台进行配置、编程和诊断，提供直观友好的HMI界面。其模块化设计和兼容性使得IS420UCSCH1A-B可以轻松集成到现有的Mark VIe系统中，或作为系统升级和扩展的核心。远程诊断和配置功能也大大简化了现场维护工作，降低了运营成本。

GE UCSC H1 IS420UCSCH1A-B

应用领域

GE IS420UCSCH1A-B控制器作为GE Mark VIe控制系统的核心组成部分，凭借其卓越的性能和高可靠性，广泛应用于对控制精度、系统稳定性和安全性有极高要求的关键工业领域。在电力行业，它是燃气轮机、蒸汽轮机和联合循环电厂的核心控制单元，实现对发电机组的启动、停止、负荷调节、保护以及辅机系统的全面自动化控制，确保电力输出的稳定性和效率。

在石油和天然气行业，IS420UCSCH1A-B用于驱动压缩机、泵、输油管线以及海上钻井平台的控制系统，保障油气输送和加工过程的安全高效运行。它也应用于炼油厂和化工厂的过程控制，对复杂的化工反应、分离过程进行精确监测和调节，提高产品质量并降低能耗。此外，在冶金行业，如钢铁生产线中的加热炉、轧机控制，GE IS420UCSCH1A-B也提供了高性能的自动化解决方案，提升生产效率和设备利用率。对于需要达到SIL3安全完整性等级的工业安全应用，例如紧急停车系统（ESD）和火灾及气体检测系统（F&G），IS420UCSCH1A-B的高可靠性和认证使其成为理想的选择，有效保护人员和资产安全。

相关产品

与GE IS420UCSCH1A-B控制器相关联的其他产品型号主要包括：

IS420UCSCH1B：这是IS420UCSCH1A-B的后续或并行版本，通常在性能、内存或通信接口上有所改进，但功能和应用领域相似。

IS420UCSCH2A-B：Mark VIeS系列中的另一款UCSH控制器，可能在处理能力、冗余支持或安全功能上与IS420UCSCH1A-B存在差异。

IS200VCMIH1C：GE Mark VIe系列中的其他控制器模块，如VCMI(Vibration&Control Module Interface)，可能用于特定的监测和控制功能，与IS420UCSCH1A-B协同工作。

GE Mark VIe I/O模块系列：包括各种数字输入/输出模块（如IS200DIIAH1A、IS200DOVCH1A）、模拟输入/输出模块（如IS200AIAAH1A、IS200AOAH1A）以及热电偶/RTD输入模块（如IS220PTCCH1A），这些模块通过IONet与IS420UCSCH1A-B进行通信，实现现场信号的采集和控制。

GE Mark VIe系列电源模块：如IS215UCPDH1A，为控制器和I/O模块提供稳定可靠的电源供应。

GE ControlST软件：这是用于配置、编程、诊断和维护IS420UCSCH1A-B控制器以及整个Mark VIe系统的专用集成开发环境(IDE)。

GE Predix平台：与IS420UCSCH1A-B通过EFA技术连接的工业物联网云平台，提供数据分析、资产管理和预测性维护等高级应用。

GE UCSC H1 IS420UCSCH1A-B

安装与维护

安装前准备：在安装GE IS420UCSCH1A-B控制器之前，请务必详细阅读GE提供的Mark VIe控制系统安装和操作手册，确保所有操作人员熟悉电气安全规程和防静电措施。首先，确认系统已完全断电，并采取锁定/挂牌（LOTO）措施。检查安装位置的环境条件，包括温度、湿度和振动，确保其符合IS420UCSCH1A-B的技术规格。控制器通常通过DIN导轨直接安装到控制柜内部，请确保导轨牢固且已正确接地。在连接电源和通信线缆前，仔细检查线缆的规格和连接端子的状态，确保无损坏或松动。特别注意IONet和以太网连接，确保RJ45连接器正确插入并锁定，以保证通信的完整性和可靠性。

维护建议：为确保GE IS420UCSCH1A-B处理器单元的长期稳定运行，建议采取以下维护措施：定期对控制柜内部进行清洁，清除积聚的灰尘和污垢，以保持良好的散热条件，因为IS420UCSCH1A-B采用无风扇设计，对流冷却效果依赖于清洁的环境。定期检查所有电气连接点的紧固性，特别是电源和通信电缆，防止因振动或老化引起的松动。利用GE ControlST软件定期监控IS420UCSCH1A-B的运行状态、诊断信息和事件日志，及时发现并解决潜在问题。对于系统软件和固件，建议根据GE的发布和指导进行定期更新，以获取最新的功能改进、安全补丁和性能优化。在进行任何维护或更换操作时，务必遵循制造商的指导，并在必要时联系GE或授权服务商获取专业支持，以确保操作安全和设备性能。
