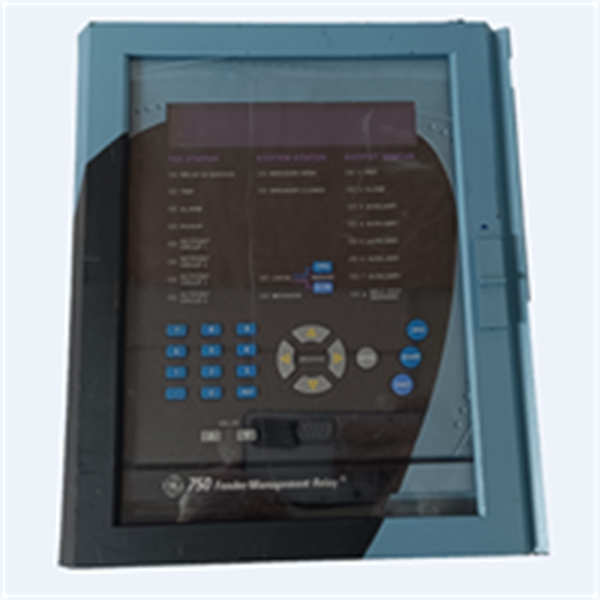

GE SR750-P5-G1-S1-HI-A20-R – 顶配Profibus (P5) 和高速跳闸 (S1) 配置，稳定可靠！

描述

GE Multilin SR750-P5-G1-S1-HI-A20-R：这台智能多功能综合保护继电器，集成了发电机、变压器和馈线等多种保护功能。核心保护：发电机、变压器保护（如过励磁、差动等）。通讯协议：Profibus DP/FMS (P5)，辅助电压：AC/DC 100-240V (A20)，跳闸回路：高速跳闸 (S1)。这货能以一台设备的价格，提供多台继电器的功能，是复杂电力系统中最具成本效益和高性能的保护方案。

SR750-P5-G1-S1-HI-A20-R 产品概述

老弟，你问的这台 GE Multilin SR750-P5-G1-S1-HI-A20-R，是 GE 750系列继电器里的**“全能战士”。它在电力系统自动化中的定位是综合保护终端 (Integrated Protection Terminal)，专门为那些功能要求高、接线复杂的场合设计的。跟专注于变压器差动保护的 745 系列不同，SR750 的保护范围更广，能同时用于发电机、变压器、联络线甚至重要的母线段**的保护和控制。

这台 GE SR750-P5-G1-S1-HI-A20-R 结合了多种保护元件，比如发电机保护所需的失磁 (40)、定子接地 (64G)，以及变压器所需的过励磁 (24)、过流 (50/51) 等。这使得一个控制柜只需安装一台 SR750-P5-G1-S1-HI-A20-R 就能搞定多重保护任务，极大地节省了安装空间和成本。同时，它具备的 P5 (Profibus) 通讯、S1 (高速跳闸) 回路和 A20 (宽辅电) 配置，都表明这是一台面向高度自动化、高可靠性应用的智能电子设备 (IED)。它的强大计算能力和丰富的I/O配置，使得它不仅能提供毫秒级的保护，还能提供全周期的电能质量监测 (Power Quality Monitoring) 和故障诊断数据。

SR750-P5-G1-S1-HI-A20-R GE

SR750-P5-G1-S1-HI-A20-R 技术规格

主要特点和优势

咱就说这块 GE SR750-P5-G1-S1-HI-A20-R 的“含金量”在哪儿，它在复杂保护场景里就是一站式解决方案。

多重保护功能集成，一机多用： GE SR750 系列最核心的优势就是它的多功能性 (Multifunctionality)。它将以往需要多台继电器才能完成的保护功能（如发电机定子接地、失磁保护、变压器过励磁、以及馈线过流等）全部集成到单个硬件平台中。这不仅简化了控制柜的布线 (Panel Wiring)，减少了硬件采购和备件种类，还避免了不同继电器之间的保护配合问题。这种高集成度是现代变电站优化成本 (Cost Optimization) 和提高可靠性的有效途径。

高速跳闸回路，瞬时隔离故障： 型号中的 S1 配置代表它具备高速跳闸回路。这意味着在检测到严重故障（如内部短路）时，GE SR750-P5-G1-S1-HI-A20-R 能够以毫秒级 (Millisecond Level) 的速度发出跳闸指令，快速隔离故障元件。对于高价值的发电机和变压器来说，每延迟一毫秒，故障损害就可能加剧，这种快速保护 (Fast Protection) 是将设备损伤降到最低的硬核保障。

Profibus (P5) 通讯，无缝对接DCS： P5 协议是 GE SR750-P5-G1-S1-HI-A20-R 接入自动化系统的关键。通过 Profibus DP/FMS，继电器的所有实时测量数据、故障报警、以及遥控命令都能高速、确定性地与上层DCS或PLC系统进行交换。这不仅方便了集中监控 (Centralized Monitoring)，也使得保护继电器的定值管理和远程调试变得更加高效。

宽范围辅助电源，灵活应对现场： A20 配置提供了 AC/DC 100-240V 的宽范围辅助电压，这种灵活性使得 GE SR750-P5-G1-S1-HI-A20-R 能够适应全球不同电力标准的变电站环境，简化了设计和库存管理。

[English Content: Core Features and Advantages]

The GE Multilin SR750-P5-G1-S1-HI-A20-R relay is engineered as a highly versatile Integrated Protection Terminal, a significant step up from standard feeder or motor protection. Its core advantage lies in its comprehensive Multifunctionality, allowing it to simultaneously cover complex protection schemes for high-value assets like generators (e.g., loss-of-field 40, stator ground 64G), transformers (e.g., over-excitation 24), and critical feeders, thereby reducing panel space and complexity.

The S1 configuration denotes the inclusion of a High-Speed Tripping Circuit, ensuring that the GE SR750-P5-G1-S1-HI-A20-R can execute critical trip commands within milliseconds, crucial for minimizing damage to costly apparatus like large generators and transformers. The P5 communication option provides robust Profibus DP/FMS connectivity, facilitating seamless and deterministic integration with industrial automation systems (DCS/SCADA) for real-time data acquisition and centralized control. This makes the SR750-P5-G1-S1-HI-A20-R a powerful Intelligent Electronic Device (IED) for modern substations. The A20 configuration adds further flexibility with a Wide-Range Auxiliary Voltage (AC/DC 100-240V), simplifying installation and inventory across diverse global power standards. Furthermore, its ability to capture high-resolution Fault Waveforms (Oscillography) is indispensable for precise root cause analysis (RCA) and validating protection performance.

应用领域

GE SR750-P5-G1-S1-HI-A20-R 的应用场景，主要集中在电力系统的关键节点和高价值设备上，它就是为复杂和高端保护而生的。

发电机保护： 在发电厂中，SR750 是发电机组的主要保护设备之一，提供定子接地、失磁保护、过励磁等复杂的保护功能。GE SR750-P5-G1-S1-HI-A20-R 保证了发电机在各种异常工况下，都能得到精确且快速的保护，防止巨额设备损失。

变电站与工业主变： 作为主变压器（特别是三绕组变压器）的后备和综合保护。由于它集成了多种保护功能，可以同时作为变压器和连接馈线的保护，提高了保护的经济性和可靠性。

复杂馈线与联络线： 在高压或重要联络线的保护中，SR750-P5-G1-S1-HI-A20-R 可以提供距离保护、相间/接地过流保护等。它的P5通讯接口，保证了在自动化系统中，能够实现遥控和遥信的精确操作。

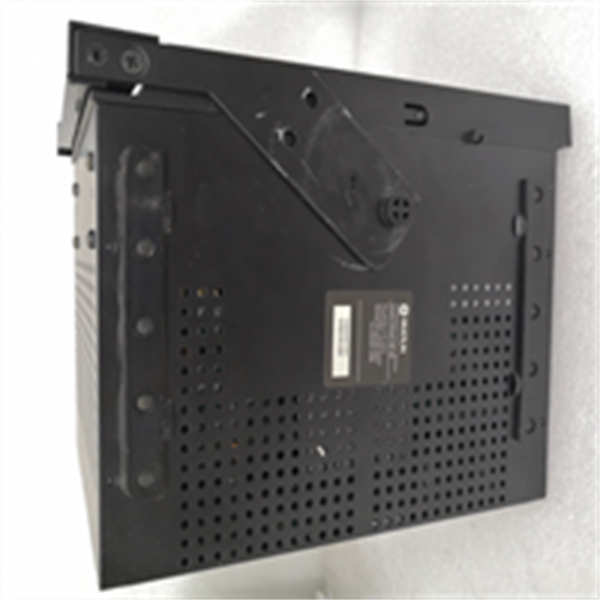

SR750-P5-G1-S1-HI-A20-R GE

相关产品

SR750-P5-G1-S1-HI-A20-R 是GE Multilin的旗舰级产品，通常与以下设备配合使用：

SR745：变压器保护继电器，功能上是 SR750 的子集，通常用于简单两绕组变压器。

SR469：电机保护继电器，用于保护变电站或电厂的厂用电机负荷。

SR369：馈线保护继电器，专注于线路保护，与 SR750 形成互补。

SR760：输电线路保护继电器，专用于更长距离和更复杂的输电线路保护。

SR489：发电机保护继电器，与 SR750 都是发电机保护的有力选择，但 SR750 更偏向于综合保护。

A20/A10：辅助电源模块的配置差异，A20 (宽辅电) 比 A10 (窄辅电) 的电压范围更宽。

安装与维护

安装前准备：安装 GE SR750-P5-G1-S1-HI-A20-R 继电器是电力系统中的严肃任务，必须在断电和安全规范下进行。由于其功能复杂，涉及多重保护，电流互感器 (CT) 和电压互感器 (VT) 的接线极性、变比和相序检查是绝对的重中之重，任何错误都可能导致保护拒动或误动。需要确保 Profibus (P5) 通讯线缆正确端接，并确认 A20 辅助电源的接线符合设计电压范围。作为具有 S1 高速跳闸 配置的继电器，跳闸回路的连接检查必须反复核实，确保跳闸继电器的动作可靠性。

维护建议：对 GE SR750-P5-G1-S1-HI-A20-R 的维护必须是系统化、周期性的。建议定期通过其 P5 接口或前面板，使用GE的EnerVista软件进行保护定值的备份和逻辑校验。由于其功能强大，定值设置相对复杂，每次修改定值后必须进行二次保护配合校验。应定期进行继电器自诊断功能的检查，确保内部硬件和软件运行正常。
