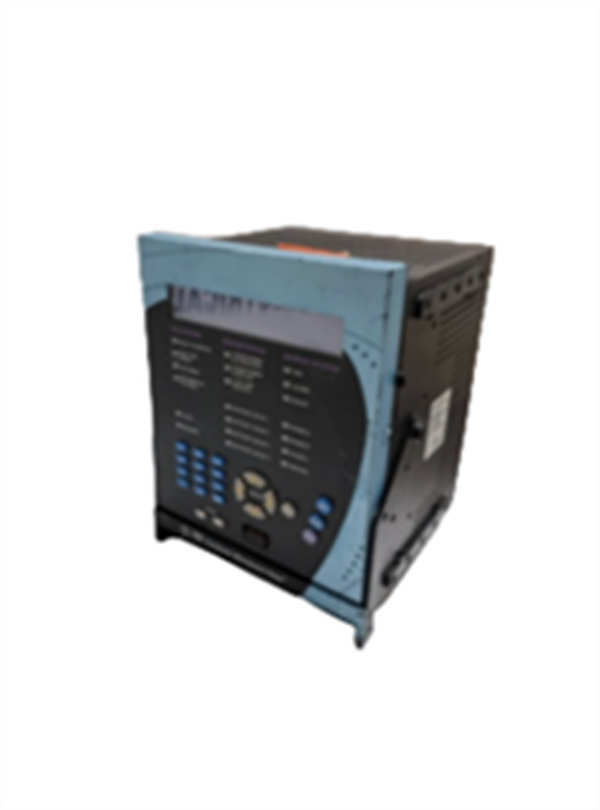

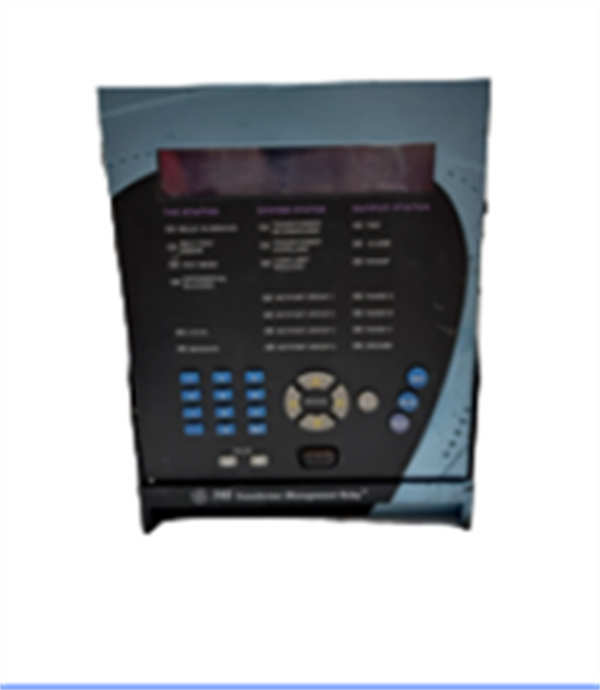

GE SR745-W2-P1-G1-HI-E-H 变压器保护继电器 – 差动、瓦斯、

描述

GE SR745-W2-P1-G1-HI-E-H：这块旗舰级变压器保护继电器，那是电力系统里的“多面手”！集成了变压器差动保护、后备保护、及丰富的控制和监测功能，保护功能：87T、50/51/67，通信协议：IEC 61850/Modbus，配置：W2大屏，高阻抗输入。专治各种变压器内部和外部故障。

SR745-W2-P1-G1-HI-E-H 产品概述

GE SR745-W2-P1-G1-HI-E-H 是 GE Multilin 变压器保护继电器系列中的一款顶级数字式多功能保护装置。它的核心任务是为大型、中型电力变压器提供快速、可靠、选择性的主保护和后备保护。型号中的 “745” 代表了它的变压器差动保护核心功能（87T），而后面的长串代码则锁定了它的具体配置：例如 W2 通常指示它配备了大尺寸、高分辨率的 LCD 显示屏，便于现场操作和数据查看；HI 则表明它具备高阻抗输入模块，能提供更灵活的接线方式和更强的抗干扰能力。GE SR745-W2-P1-G1-HI-E-H 不仅仅是一个保护装置，它还是一个集成了高级测量、故障定位、事件记录和远程通信能力的保护与控制终端。它在变电站自动化系统中扮演着关键角色，通过精确地隔离故障，最大限度地减少电网停电时间，保障电力系统安全、稳定运行。正是这种高度集成和专业化的设计，使得 GE SR745-W2-P1-G1-HI-E-H 成为全球电力公司和大型工业用户变压器保护的首选“利器”。

SR745-W2-P1-G1-HI-E-H 技术规格

GE SR745-W2-P1-G1-HI-E-H

主要特点和优势

GE SR745-W2-P1-G1-HI-E-H 在变压器保护领域能站稳脚跟，靠的是一身“真功夫”。

最大的亮点，毋庸置疑，就是它的高级差动保护算法。它采用百分比差动原理 (Percentage Differential Principle)，能够精确区分变压器内部故障（如绕组短路）和外部故障（如外部短路）。更厉害的是，GE SR745-W2-P1-G1-HI-E-H 拥有二次谐波闭锁 (Second Harmonic Blocking) 功能，能有效抑制变压器励磁涌流 (Inrush Current) 导致的误动作，这是变压器保护继电器的“看家本领”，确保只有真正内部故障时才跳闸，极大地提升了保护的选择性 (Selectivity) 和可靠性。

其次，高度的可配置性。你看这长长的型号代码就知道，它支持多种输入和输出配置。特别是配置中的 HI (High Impedance Input) 模块，允许它适应复杂的电流互感器 (CT) 接线方式，能为用户提供更大的设计弹性。它集成的后备保护功能，包括过流、零序接地保护等，确保在主保护失效的情况下，系统依然有可靠的第二道防线。此外，它还提供了变压器瓦斯和温度监测 (Buchholz and Temperature Monitoring) 的硬接线输入，实现了真正的综合保护。

再者，强大的通信和网络能力。在这个数字化时代，GE SR745-W2-P1-G1-HI-E-H 完美支持 IEC 61850 这一变电站自动化国际标准协议。这意味着它能无缝接入现代变电站自动化系统 (SAS)，通过 GOOSE 报文 (Generic Object Oriented Substation Event) 实现毫秒级 (Millisecond-Level) 的站内保护设备间通信，极大提升了系统的联动速度 (Interoperability) 和效率。大屏 W2 的配置，让现场人员可以直观查看故障波形和详细的事件报告，真正实现了智能诊断 (Intelligent Diagnosis)，让故障排查不再是“猜谜游戏”。

The GE SR745-W2-P1-G1-HI-E-H protection relay is a premier solution in transformer asset management, distinguished by its robust and sophisticated protection algorithms. Its paramount feature is the implementation of high-speed percentage differential protection (87T), meticulously designed to swiftly isolate internal transformer faults while remaining stable during external faults and magnetization inrush events. The inclusion of second and fifth harmonic restraint ensures maximum security against nuisance tripping caused by common operational transients. The specific configuration of the GE SR745-W2-P1-G1-HI-E-H, indicated by the extensive model code, underscores its flexibility, notably the HI (High Impedance) input module which provides versatile current transformer (CT) connection options, critical for dealing with complex legacy installations. Furthermore, this device integrates a comprehensive suite of backup protection (Backup Protection) elements, fault location capabilities, and extensive monitoring functions, including temperature and winding condition supervision. Crucially, its native support for the IEC 61850 protocol, including fast GOOSE messaging, positions the SR745 as a vital, high-performance node within modern, networked Substation Automation Systems (SAS), ensuring both enhanced security and rapid fault clearing times essential for minimizing system downtime and maintaining grid stability.

应用领域

GE SR745-W2-P1-G1-HI-E-H 是为高价值、高可靠性要求的电力资产而生，它的应用领域主要集中在变压器保护的关键环节。

首先，在输电和配电变电站，它是主变压器和联络变压器的主保护装置。无论是升压站还是降压站，SR745-W2-P1-G1-HI-E-H 都凭借其高精度的差动保护，成为保护昂贵变压器不受内部故障损害的第一道防线。

其次，在大型工业园区和发电厂的厂用电系统中，它被用于保护主变电所的供电变压器。这些变压器一旦故障，将影响整个工业生产或电厂的运行，GE SR745-W2-P1-G1-HI-E-H 的快速动作能力是确保供电连续性的核心保障。

此外，由于其丰富的I/O 接口和通信能力，SR745-W2-P1-G1-HI-E-H 也常被用作综合自动化柜中的一个多功能终端。它可以采集和监测变压器的油温、绕组温度、瓦斯气体等非电气量信息，并将所有数据通过光纤或以太网上传到中央监控系统。简而言之，所有需要对变压器进行高等级、综合性、数字化保护的场景，都离不开 GE SR745-W2-P1-G1-HI-E-H 继电器。

相关产品

GE SR745-W2-P1-G1-HI-E-H 作为变压器保护的主力，通常与其他 GE Multilin 产品配套或作为其升级/同类选择：

GE SR750：馈线保护继电器，与 SR745 配合用于保护变压器的出线回路。

GE SR760：发电机保护继电器，用于保护与变压器直接相连的发电机。

GE F60：高端馈线保护继电器，通常与 SR745-W2-P1-G1-HI-E-H 处于同一代的变电站自动化平台。

GE B30：母线保护继电器，用于保护变压器连接的母线，共同构建变电站的完整保护体系。

GE SR489：电机保护继电器，用于保护由变压器供电的工业电机。

GE SR745-W2-P1-G1-HI-E-H

安装与维护

安装前准备: 安装 GE SR745-W2-P1-G1-HI-E-H 之前，必须进行详细的二次接线核对。特别是变压器三侧的电流互感器 (CT) 变比、极性和接线组别必须完全正确，任何错误都会导致差动保护误动作或拒动作，这是保护继电器安装的第一大忌！要确保继电器的安装环境符合温度和湿度要求。SR745-W2-P1-G1-HI-E-H 的辅助电源接线必须牢固可靠，并接入不间断电源（UPS），以确保继电器在系统失电时仍能保持工作和记录故障信息。对于支持 IEC 61850 的型号，还需要提前进行网络配置 (SCL 文件配置)，确保通信端口和 IP 地址正确无误。

维护建议: GE SR745-W2-P1-G1-HI-E-H 的日常维护，首先是定期检查继电器的自检状态，通过前面板的 W2 大屏或指示灯确认无内部故障。要定期导出和备份继电器内的事件报告和故障录波数据，这对于预防性维护和系统优化至关重要。每年或根据规范进行一次模拟故障注入测试，以校验继电器的差动和后备保护定值和动作时间是否准确，这是保证保护系统始终处于最佳状态的硬性要求。同时，检查所有端子排的接线螺钉是否紧固，特别是电流回路的接线，避免因接触不良引起发热或测量误差。
