GE Multilin 的 SR489-P1-HI-A20-E 是一款先进的同步和感应发电机管理与保护继电器。作为SR489系列的核心产品，它专为中小型发电机提供全面的保护、控制、计量和监测功能。这款继电器以其卓越的可靠性、增强型显示屏以及在发电机管理方面的多功能性而闻名，是确保电力系统稳定运行和发电机资产安全的关键设备。
SR489-P1-HI-A20-E 结合了高精度保护算法和强大的通信能力，能够监测并响应各种发电机故障，包括但不限于定子差动保护、热过载、过电流、欠/过电压、频率异常以及失磁等。其“P1”表示电流互感器（CT）输入为1A二次侧，“HI”表示高压控制电源（90-300VDC或70-265VAC），“A20”表示提供4-20mA模拟量输出，“E”则代表增强型显示屏，具有更大的LCD屏幕和改进的键盘，提升了用户体验。SR489-P1-HI-A20-E 的可抽拉式结构设计简化了安装和维护，并支持多种输入/输出配置，使其能够无缝集成到各种发电机自动化和控制方案中，帮助用户减少故障排除时间并优化发电机性能。

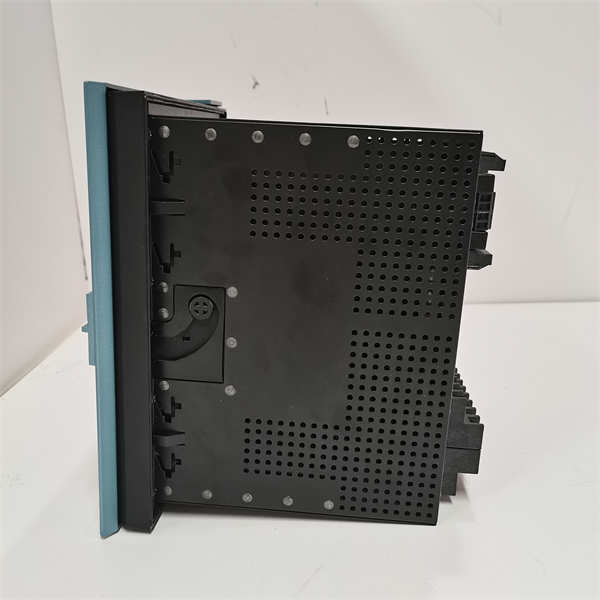

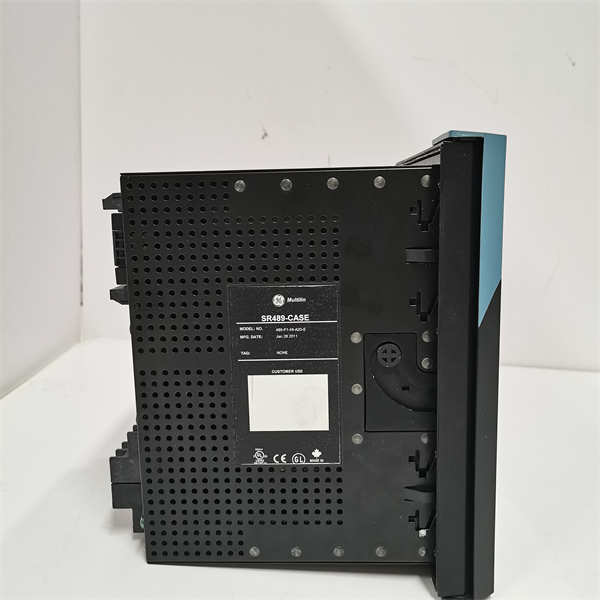

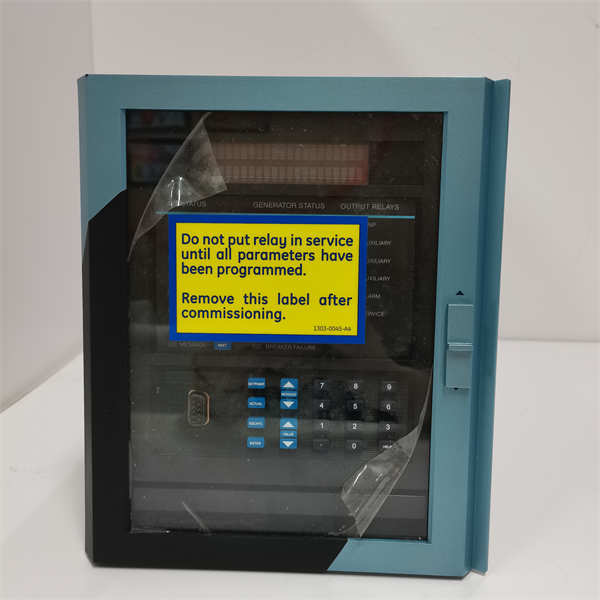

GE SR489-P1-HI-A20-E
技术规格
主要特点和优势
GE Multilin SR489-P1-HI-A20-E 发电机管理继电器集成了多项先进功能，为发电机保护和管理提供了显著优势。
全面的发电机保护： SR489-P1-HI-A20-E 提供包括差动保护、过流、欠/过电压、频率异常、失磁、负序电流、接地故障等在内的多种高级保护功能。这些功能确保了发电机在各种异常工况下都能得到及时、准确的保护，最大限度地减少了设备损坏的风险。
增强型显示与用户界面： 继电器的“E”选项代表其配备了增强型显示屏，具有更大的LCD屏幕和改进的键盘。这提供了更清晰、更直观的人机交互体验，使得操作人员可以轻松访问详细的运行数据、事件记录和设置参数，简化了设备的配置和故障诊断。
灵活的输入/输出配置： SR489-P1-HI-A20-E 拥有丰富的输入/输出选项，包括1A CT二次侧电流输入（P1）、4-20mA模拟量输出（A20）、8路数字量输入和6路可配置的输出继电器。此外，它还支持12路RTD输入，用于精确的定子和轴承温度监测。这种灵活性使得继电器能够无缝集成到各种发电机自动化和控制方案中。
高级通信能力： 继电器支持多种通信接口（RS232、RS485、以太网）和协议（Modbus RTU、Modbus TCP/IP、DNP 3.0），方便与SCADA系统、DCS或其他自动化设备进行远程数据访问和控制。这使得发电机状态的集中监控和管理成为可能，提升了整个电力系统的运行效率。
可抽拉式设计与易于维护： SR489-P1-HI-A20-E 采用可抽拉式结构设计，允许在不中断接线的情况下，轻松地从前面板拆卸或安装继电器。这大大简化了现场维护、测试和更换工作，缩短了停机时间，降低了运营成本。
应用领域
GE Multilin SR489-P1-HI-A20-E 发电机管理继电器因其全面的保护功能和灵活的通信能力，广泛应用于各种中小型发电机组的保护和管理。
在发电厂和电力系统： SR489-P1-HI-A20-E 适用于保护火力发电厂、水力发电站、燃气轮机发电厂中的同步和感应发电机。它能够实时监测发电机的电气和热工参数，在发生短路、过载、失磁或频率异常等故障时，迅速隔离故障，保护发电机免受损坏，确保电力输出的稳定性和电网的可靠性。
在工业和商业设施： 在需要独立发电机组作为主电源或备用电源的工业设施（如大型工厂、数据中心、医院）和商业建筑中，SR489-P1-HI-A20-E 提供了对发电机组的全面保护。它能够确保发电机在紧急情况下可靠启动并投入运行，或在故障发生时安全停机，从而保障关键负载的持续供电。
在并网和孤网运行场景： 无论是并网运行的发电机，还是在偏远地区或特定应用中作为孤网电源的发电机，SR489-P1-HI-A20-E 都能提供适应性的保护。其对频率和电压的精确监测，以及对并网和孤网运行模式的适应性，使其在各种电力系统配置中都能发挥重要作用。
在分布式发电和热电联产（CHP）项目： 随着分布式能源和热电联产技术的普及，中小型发电机组越来越多地被集成到局部电网中。SR489-P1-HI-A20-E 为这些发电机提供了必要的保护和管理功能，确保它们能够安全高效地与电网协同工作，或在需要时独立运行。
GE SR489-P1-HI-A20-E
相关产品
与GE Multilin SR489-P1-HI-A20-E 发电机管理继电器相关的产品主要包括GE Multilin的其他继电器产品、通信设备和软件工具。
GE Multilin SR489系列其他型号： 同系列的其他型号，可能在CT二次侧、控制电源、模拟量输出类型或是否带有增强型显示屏等方面有所不同，如 SR489-P5-HI-A20-E (5A CT二次侧)、SR489-P1-LO-A20-E (低压控制电源) 等。
GE Multilin EnerVista 489 软件： 这是GE Multilin专为SR489系列继电器开发的配置和管理软件，用于继电器的设置、数据下载、事件分析和固件升级。
GE Multilin通信模块/网关： 对于需要更高级网络集成或不同通信协议支持的系统，可能需要额外的通信模块或网关设备。
GE Multilin B90总线差动继电器： 用于大型发电机组的差动保护，与SR489系列继电器形成互补的保护方案。
GE Multilin D60线路距离保护继电器： 适用于输电线路的保护，与发电机保护继电器共同构成完整的电力系统保护体系。
发电机相关传感器和互感器： 包括电流互感器（CT）、电压互感器（PT）、RTD温度传感器以及用于振动监测的模拟量传感器等，它们为 SR489-P1-HI-A20-E 提供关键的输入信号。
安装与维护
安装前准备： 在安装GE Multilin SR489-P1-HI-A20-E 发电机管理继电器之前，务必仔细阅读产品随附的安装手册、用户指南和安全警告。确保所有电气连接符合当地法规和行业标准，并且在进行任何操作前，所有相关的电源已完全断开，并严格执行“上锁/挂牌”安全程序。检查 SR489-P1-HI-A20-E 继电器本身是否有任何物理损坏，并确认其型号和配置与应用需求相符。选择合适的安装位置（面板或19英寸机架），确保有足够的空间进行散热和接线，并遵循正确的接线图进行电流、电压、控制电源和输出回路的连接。
维护建议： 为了确保GE Multilin SR489-P1-HI-A20-E 发电机管理继电器的长期稳定运行和准确保护功能，建议制定并执行定期预防性维护计划。这包括定期检查继电器表面的清洁度，确保散热孔无堵塞，并检查所有接线端子是否紧固，无松动或腐蚀。利用GE提供的EnerVista软件，定期下载和分析事件记录、故障波形和诊断数据，以评估发电机和继电器的健康状况。根据制造商的推荐，定期进行继电器功能测试和保护跳闸试验，以验证其动作逻辑和响应时间是否符合要求。保持继电器固件和配置文件的最新状态。任何维修或故障排除工作都应由经过GE Multilin培训的专业人员进行，并严格遵守安全操作规程，避免自行拆卸或不当操作。
