GE SR469-P5-HI-A20-E | 高级马达保护装置 | 全流程功能测试与IEC 61850通信支持

  • 型号: SR469-P5-HI-A20-E
  • 品牌: GE Multilin（现属 GE Grid Solutions，部分产品线已整合至通用电气数字能源）
  • 核心功能: 高级电机保护继电器，集成热过载、不平衡、接地故障、堵转、启动超时等基础保护，并具备高阻抗差动保护（HI）、电流互感器（CT）饱和检测及事件记录功能，适用于中高压关键电机应用
  • 质保标准: 12个月质保，经全面测试
分类：

描述

关键技术规格

  • 产品型号: SR469-P5-HI-A20-E
  • 制造商: GE Multilin
  • 所属系统: Multilin SR 系列智能电机保护继电器平台
  • 产品类型: 高级电机综合保护继电器（含高阻抗差动保护）
  • 保护功能:
    • 基础保护：热过载（RTD/热模型）、相不平衡、接地故障（零序或残余电流）、堵转、启动超时、欠压/过压
    • 高级保护：高阻抗差动（High-Impedance Differential, HI），用于检测绕组内部短路
    • 辅助功能：电流/电压谐波分析、电能计量（kWh, kVARh）、事件顺序记录（SER）、故障录波（Oscillography）
  • 输入通道:
    • 3× 相电流（IA, IB, IC）
    • 1× 零序电流（I0）或外接接地 CT
    • 3× 差动侧电流（IDIFF_A/B/C）（用于 HI 差动回路）
    • 支持 RTD 输入（最多 6 路，用于绕组温度监测）
  • 输出接点: 8 个可编程继电器输出（Form C），支持跳闸、报警、联锁等逻辑
  • 通信接口:
    • RS-485（Modbus RTU / DNP3）
    • 以太网（10/100 Mbps），支持 IEC 61850 Edition 2、Modbus TCP、FTP、Telnet
  • 显示与操作: 背光 LCD + 导航按键，支持本地查看测量值、事件日志及保护定值
  • 工作电源: 24–250 VDC 或 88–265 VAC（宽范围自适应）
  • 认证标准: IEEE C37.90, IEC 60255, UL, CSA, CE
  • 环境等级: IP20（面板安装），工作温度 -20°C 至 +70°C

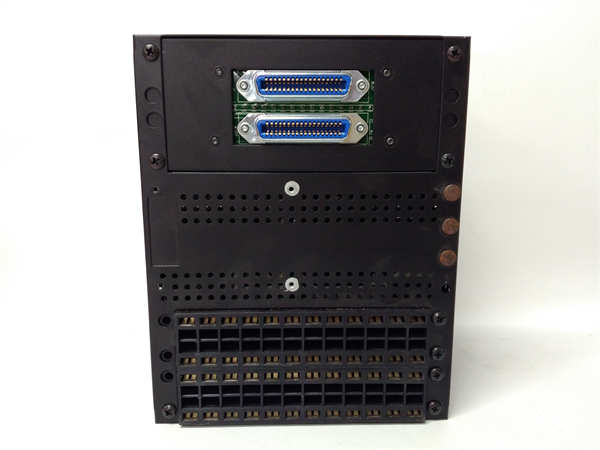

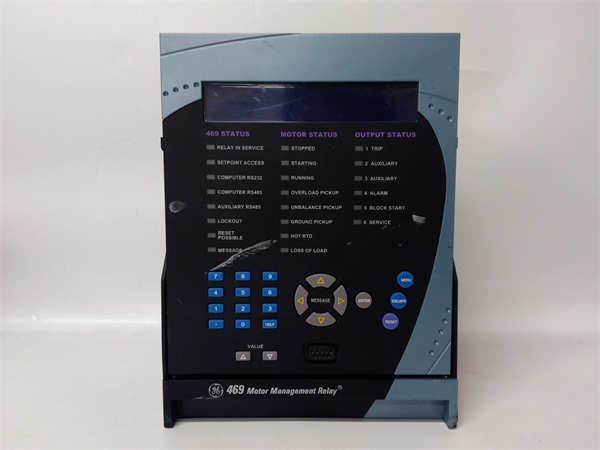

GE SR469-P5-HI-A20-E

GE SR469-P5-HI-A20-E

功能定位与应用场景分析

SR469-P5-HI-A20-E 是 GE Multilin 针对关键中高压电机（如大型压缩机、锅炉给水泵、风机、轧机主驱）设计的顶级保护解决方案。其核心价值在于集成了高阻抗差动保护（HI）——一种对电机绕组内部匝间或相间短路极为敏感的保护机制，可在传统过流保护无法动作的早期故障阶段实现快速隔离，从而避免灾难性烧毁。该继电器不仅提供全面的电气保护，还通过高精度测量、事件记录和现代通信协议，成为预测性维护与资产健康管理的数据源。

典型应用场景：

  • 石化联合装置主压缩机：SR469-P5-HI-A20-E 通过差动保护防止绕组短路引发火灾，同时利用 RTD 输入监控轴承温度
  • 电厂锅炉给水泵：在 6.6 kV 或 11 kV 系统中，提供毫秒级差动跳闸，保障机组安全停机
  • 矿山提升机驱动电机：结合堵转与热模型保护，防止频繁启停导致的过热损伤
  • 水务大型取水泵站：通过 Modbus TCP 将电流、电压、能耗数据上传至 SCADA，实现远程状态监控
  • 老旧电机保护系统升级：替换机械式或基础电子继电器，在不更换 CT 的前提下提升保护灵敏度与诊断能力

质量标准与测试流程

我们深知，一个失效的电机保护继电器可能导致数百万美元的设备损毁和生产中断。因此，我们建立了针对 SR469-P5-HI-A20-E 的全功能验证流程：

  • 外观与清洁：所有继电器在 ESD 环境下清洁，检查 LCD 显示完整性、端子排腐蚀、外壳密封及标签清晰度
  • 上机实测：安装于标准测试台，接入三相程控电流源、RTD 模拟器及以太网交换机，加载典型保护定值（含差动门槛、斜率、延时）
  • 保护功能验证：
    • 模拟相间短路、接地故障、堵转等工况，验证跳闸时间与定值一致性（误差 ≤ ±2%）
    • 重点测试高阻抗差动回路：注入差动电流与制动电流，验证比率制动特性曲线及 CT 饱和闭锁功能
  • 通信与诊断测试：通过 Enervista UR Setup 软件连接，验证 IEC 61850 GOOSE/SV 报文、Modbus TCP 数据点映射及事件日志导出
  • 长期稳定性运行：连续带电运行 72 小时，监控电源波动下的保护逻辑稳定性与通信链路可靠性
  • 质保承诺：仅通过全部测试项的 SR469-P5-HI-A20-E 才会出库，并提供 12 个月功能性故障质保，覆盖非人为损坏导致的误动、拒动或通信中断
GE SR469-P5-HI-A20-E

GE SR469-P5-HI-A20-E

兼容性与升级路径

为确保 SR469-P5-HI-A20-E 100% 适配您的电机保护系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

  • CT 匹配要求：高阻抗差动保护要求两侧 CT 变比一致、精度等级匹配（通常 5P10 或更高），且二次电缆长度与截面积对称，否则可能引起不平衡电流误动
  • 固件与软件依赖：需使用 Enervista UR Setup v5.x 或更高版本 进行配置；旧版软件可能无法支持 IEC 61850 或完整事件录波
  • 替代关系说明：GE 已推出 Multilin 869 作为 SR469 的下一代替代品，支持更高级的网络安全与云连接；若无需差动功能，可考虑 SR489（无 HI）降低成本
