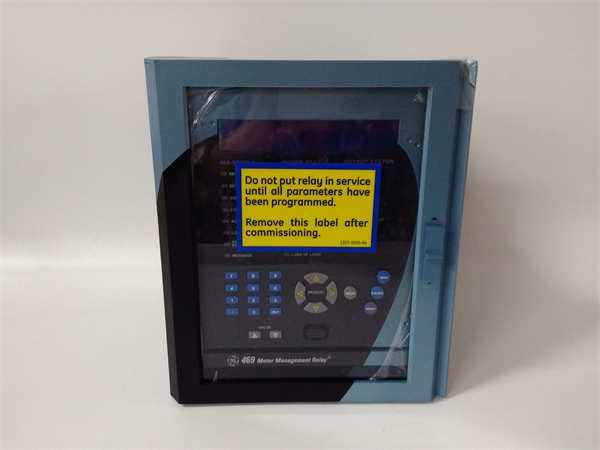

GE SR469-P5-HI-A20-E | 高级电机保护继电器 | 全功能测试与可靠性验证方案

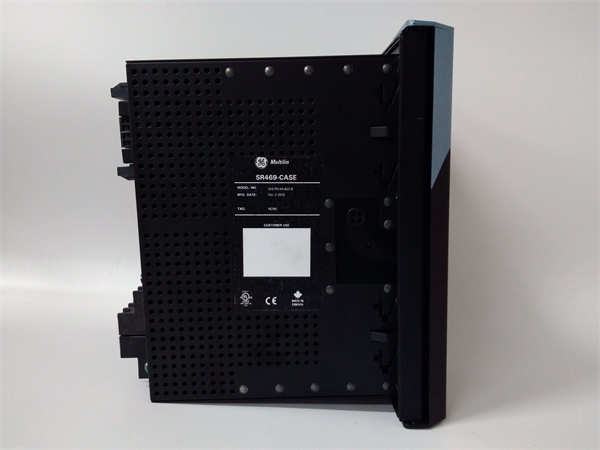

GE SR469-P5-HI-A20-E | 高级电机保护继电器 | 全功能测试与可靠性验证方案 - 图片 2

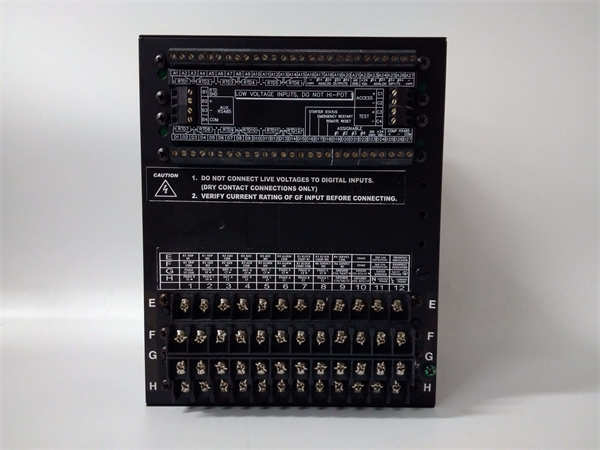

GE SR469-P5-HI-A20-E | 高级电机保护继电器 | 全功能测试与可靠性验证方案 - 图片 3
GE SR469-P5-HI-A20-E | 高级电机保护继电器 | 全功能测试与可靠性验证方案 - 图片 4

GE SR469-P5-HI-A20-E | 高级电机保护继电器 | 全功能测试与可靠性验证方案

  • 型号: SR469-P5-HI-A20-E
  • 品牌: General Electric (GE)
  • 核心功能: 高级综合电机保护继电器，集成差动保护、热过载建模、启动监视、接地故障检测及IEC 61850通信
  • 质保标准: 12个月质保，经全面功能与通信测试
分类：

描述

产品核心摘要

  • 型号: SR469-P5-HI-A20-E
  • 品牌: General Electric (GE)
  • 核心功能: 高级综合电机保护继电器，集成差动保护、热过载建模、启动监视、接地故障检测及IEC 61850通信
  • 供货状态: 现货供应，部分批次为原厂库存，停产备件可询
  • 质保标准: 12个月质保，经全面功能与通信测试
  • 核心优势: 专业技术团队支持，提供保护定值复核、通信配置文件（CID/SCD）生成及现场替代可行性分析
  • 立即行动: 立即联系我们获取保护逻辑图核对、IEC 61850模型验证及整机测试报告
GE SR469-P5-HI-A20-E

GE SR469-P5-HI-A20-E

关键技术规格

  • 产品型号: SR469-P5-HI-A20-E
  • 制造商: General Electric (GE Grid Solutions, 前身为Multilin)
  • 所属系统: Multilin SR系列高级马达保护平台
  • 保护功能: 三相差动保护（87M）、热过载建模（49R）、堵转（51LR）、启动超时（48）、不平衡（46）、接地故障（50N/51N）等
  • 电流输入: 5 A 或 1 A（本型号为5 A），支持3相+零序CT接入
  • 通信接口: 1×RS485（Modbus RTU），1×以太网（10/100 Mbps），支持IEC 61850-8-1 (GOOSE/MMS)
  • 辅助电源: 88–265 V AC/DC（宽范围自适应）
  • 输出接点: 8组可编程继电器输出（Form C），含跳闸、报警、启动完成等逻辑
  • 认证标准: 符合 IEEE C37.90、IEC 60255、UL 508、CE，适用于Class I Div 2环境
  • 前面板: 4.3英寸彩色LCD，支持本地操作、事件记录查看与定值修改

功能定位与应用场景分析

SR469-P5-HI-A20-E 是 GE Multilin 针对中高压关键电机（如锅炉给水泵、压缩机、大型风机等）设计的高完整性保护与管理解决方案。它不仅提供传统过流保护，更通过内置的完整热模型（Thermal Capacity Utilization, TCU）和启动次数计数器，实现对电机寿命的精细化管理。其核心价值在于：在防止灾难性故障的同时，避免因过度保守保护导致的非计划停机——这对连续流程工业至关重要。

该继电器特别适用于需要差动保护（87M）的场景，通过比较电机端与中性点CT电流，可在绕组内部发生轻微匝间短路时快速动作，远早于传统过流元件响应。同时，其IEC 61850支持能力使其成为智能变电站或数字化电厂中电机保护层的理想选择。

典型应用场景包括：

  • 场景一：用于石化装置中3–15 MW高压感应电机的主保护，集成差动+热建模+启动监视，满足API 541/546规范要求
  • 场景二：作为老旧电磁式继电器（如GEC ALSTHOM PCD）或早期电子继电器（如SR469 Rev A）的直接升级替代品，保留原有CT/PT接线，仅需更新定值逻辑
  • 场景三：在新建联合循环电厂中，作为燃机辅机（如润滑油泵、冷却水泵）的智能保护单元，通过IEC 61850 GOOSE与DCS实现快速联锁

质量标准与测试流程

我们理解，一个保护继电器的失效可能导致数百万美元的设备损毁或全厂停机。因此，我们建立了超越行业常规的验证流程，确保您收到的每一台 SR469-P5-HI-A20-E 都处于“Ready-to-Protect”状态：

  • 外观与清洁：所有单元均拆封检查外壳密封性，清除运输积尘，确认LCD无划伤、按键无卡滞，标签信息清晰可追溯。
  • 上机实测：继电器将安装于GE Multilin专用测试平台，加载真实电机启动与故障波形（依据IEEE PSRC推荐曲线），验证差动门槛、斜率、谐波制动等关键逻辑。
  • 功能诊断：使用OMICRON CMC或RTS测试仪，对全部8个输出继电器进行带载动作测试；模拟5 A满量程三相电流及零序信号，校验测量精度（±0.5%）与响应时间（<25 ms）。
  • 通信验证：通过IEC 61850 Configurator工具导入标准ICD文件，验证MMS读写定值、GOOSE订阅/发布功能，并抓包确认无协议异常。
  • 质保承诺：仅当所有测试项通过后，设备才会附带完整测试报告出库，并提供12个月功能性质保，覆盖保护误动、拒动及通信中断等关键风险。
GE SR469-P5-HI-A20-E

GE SR469-P5-HI-A20-E

兼容性与升级路径

为确保 SR469-P5-HI-A20-E 在您的系统中100%可靠运行，我们的技术顾问提示您注意以下关键兼容性细节：

  • 硬件/固件：请确认您的工程图纸或现有设备铭牌标注为“SR469-P5-HI-A20-E”（注意后缀“-E”表示以太网+IEC 61850）。若原设备为“SR469-P5-HI-A20”（无-E），则不具备IEC 61850功能，不可混用。
  • 配套组件：该型号需搭配GE指定的CT接口模块（如5X000-XXXX）使用，若现场为老式端子排，可能需更换接线端子或加装过渡端子块。
  • 替代关系：此型号是SR469 Rev 5系列的标准配置，可直接替换同后缀旧批次产品。若您当前使用的是SR469 Rev 3或更早版本，需重新校验定值逻辑，因热模型算法已优化。
