GE SR469-P5-HI-A20-E 电机保护继电器 – 5A CT输入，中大型电机专属！

描述

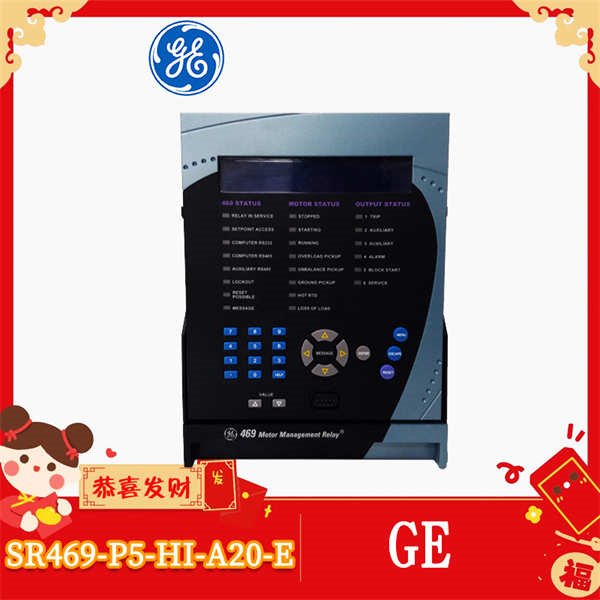

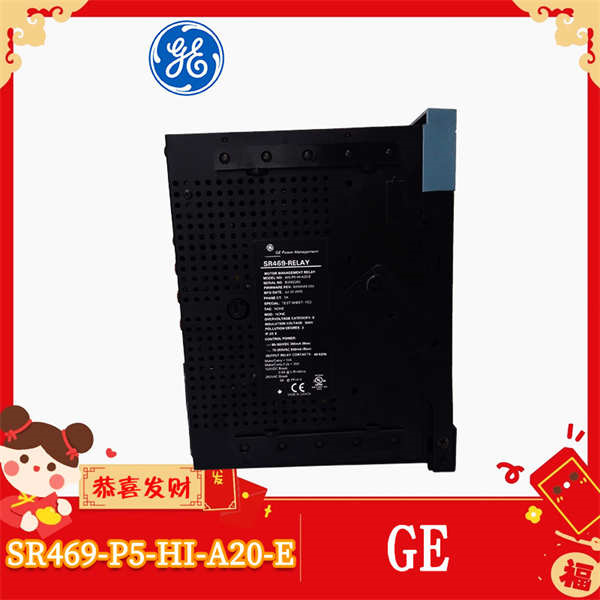

GE SR469-P5-HI-A20-E：这是一款GE Multilin 469系列电机保护系统，是工业电机，特别是中大型电机的“贴身保镖”！它集全面的保护、精确的控制、强大的监控和先进的通信于一身，确保电机运行在最安全、最经济的状态。该型号尤其适用于连接5A 相电流互感器（CT）二次侧输入的系统，配置了高压控制电源（HI），支持4-20mA 模拟量输出，并提供一个增强型前面板（E），方便用户本地操作和查看。它能有效预防电机过载、短路、相不平衡、接地故障、过热等常见故障，通过实时监测电流、电压、温度、功率等参数，并提供详细的事件记录和波形记录，帮助你快速诊断问题，减少停机时间。原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

GE SR469-P5-HI-A20-E 产品概述

在现代工业生产中，电机作为核心动力源，其稳定运行是生产线高效运转的基石。任何电机故障都可能导致巨大的经济损失和安全隐患。这时候，GE SR469-P5-HI-A20-E 这款GE Multilin 469系列电机保护系统就成了工业电机不可或缺的“智能卫士”。它不仅仅是一个简单的保护继电器，更是一个集成了保护、控制、监控、计量和通信等多种功能的微处理器型数字继电器。

GE SR469-P5-HI-A20-E 的设计初衷是为中大型电压电机和相关驱动设备提供全面而先进的保护方案。它能够实时监测电机的各种运行参数，如相电流、接地电流、电压、频率、功率、功率因数、温度（通过RTD输入）等，并根据这些参数判断是否存在潜在故障。一旦检测到异常，它会立即启动预设的保护逻辑，快速发出跳闸指令，切断电源，从而避免电机损坏。

这款型号中的 “P5” 表示5A的相电流互感器（CT）二次侧输入，适用于常规的5A二次侧互感器系统，能够精确测量电机主回路电流；“HI” 代表高压控制电源，通常指DC 90-300V或AC 70-265V，确保在各种工业电源环境下都能稳定工作；“A20” 则指示其具备4-20mA的模拟量输出功能，可以将测量到的模拟量信号传输到DCS、PLC或SCADA系统进行远程监控和分析；而 “E” 则代表增强型前面板，通常意味着更大的LCD显示屏和更友好的用户界面，方便现场人员进行参数设置、状态查看和故障诊断。通过其灵活的可编程性和多种通信接口（如RS232、RS485、以太网等），GE SR469-P5-HI-A20-E 可以无缝集成到复杂的自动化和SCADA系统中，实现远程控制、数据采集和事件管理，是提升工业电机可靠性、优化运行效率和实现预防性维护的关键工具。

GE SR469-P5-HI-A20-E

GE SR469-P5-HI-A20-E 技术规格

主要特点和优势

要说GE SR469-P5-HI-A20-E 这款电机保护继电器的“核心竞争力”，那可真是“滴水不漏，面面俱到”，直击工业现场对电机运行的极致安全和高效！

首先，它的全面而先进的电机保护功能是它立足江湖的根本。GE SR469-P5-HI-A20-E 不仅仅提供传统的过载、短路、接地故障保护，更集成了热模型保护、电流不平衡偏置、启动监视和禁止、机械堵塞、转矩保护、欠压/过压、断条检测等一系列高级保护功能。尤其是其先进的热模型，能够结合RTD温度反馈和负序电流偏置，提供更精确的电机热容量使用情况，有效防止电机过热损坏。这意味着你的电机在各种复杂工况下都能得到“量身定制”的保护，大大延长了电机的使用寿命，减少了非计划停机时间，直接为你省下大笔真金白银。

其次，强大的监控、计量与诊断能力让GE SR469-P5-HI-A20-E 成为工业生产的“千里眼”和“神医”。它内置了高精度的计量功能，能够准确测量并显示所有交流信号，包括电流、电压、功率、功率因数、频率，甚至扭矩和温度。更重要的是，它具备事件记录器（可存储256个带时间戳的事件）、示波波形记录（记录故障发生时的波形数据）和数据记录器（用于趋势分析）等高级诊断工具。这些功能让你可以深入了解电机的运行状态和故障发生时的详细情况，快速定位问题根源，实现预防性维护和预测性维护，将故障扼杀在萌芽状态，避免小问题酿成大损失。

再有，卓越的易用性与灵活的通信集成也让GE SR469-P5-HI-A20-E 表现得游刃有余。这款继电器通常采用抽屉式（draw-out）结构，这意味着它可以在不中断接线的情况下快速更换，大大缩短了维护时间。其增强型前面板（带大尺寸LCD显示屏和专用键盘）提供了直观的用户界面，使得现场参数设置和状态查看变得简单快捷。此外，它支持多种通信端口（RS232、RS485、可选以太网和DeviceNet）和协议（Modbus RTU、Modbus TCP/IP），能够轻松与SCADA系统、PLC、DCS或其他控制系统进行通信，实现远程监控、控制和数据共享。这种灵活性确保了其能够无缝集成到任何现代工业自动化架构中，提升整个系统的效率和智能化水平。

应用领域

GE SR469-P5-HI-A20-E 这款电机保护继电器，凭借其全面的保护功能和强大的管理能力，在各种需要中大型电机驱动的工业领域中都扮演着至关重要的角色，简直是“有电机的地方就有它的身影”。

首先，最典型的就是重工业和制造工厂。在钢铁、矿山、水泥、电力、石油和天然气等行业，有大量的大功率电机用于驱动泵、风机、压缩机、研磨机、破碎机、输送机等关键设备。这些电机往往运行在恶劣的环境下，对保护和可靠性有极高的要求。GE SR469-P5-HI-A20-E 能够提供精确的热过载保护、相差动保护和断条检测，有效防止这些昂贵设备的损坏，确保生产流程的连续性和安全性。

其次，在公用事业和基础设施领域，如水处理厂、污水处理厂、供暖通风空调（HVAC）系统、发电厂辅助系统等，也广泛使用中大型电机。这些电机的故障可能导致城市供水中断、环境污染或电力供应不稳定。GE SR469-P5-HI-A20-E 可以提供可靠的电机保护，并支持远程监控和诊断，帮助运营商及时发现并解决问题，提升基础设施的运行效率和可靠性。

再有，在船舶、港口机械和起重设备等对可靠性要求极高的应用中，GE SR469-P5-HI-A20-E 同样大显身手。例如，在船舶推进系统、货运起重机、集装箱龙门吊等设备中，电机长时间高负荷运行，且工作环境复杂多变。这款继电器能提供全方位的保护，并通过其通信功能与船舶控制系统或港口管理系统集成，实现对电机状态的实时监控和远程操作，确保设备的安全稳定运行。简而言之，只要你的工业现场有中大型电机，并且对它们的保护、管理和运行可靠性有严格要求，GE SR469-P5-HI-A20-E 就能为你提供坚实可靠的解决方案。

GE SR469-P5-HI-A20-E

相关产品

既然提到了GE SR469-P5-HI-A20-E 这款电机保护继电器，那跟它相关的“伙伴”们也得一块儿亮亮相，毕竟“一个好汉三个帮”。它们都是构建一套完整可靠的电机控制和保护系统所必需的组成部分。

GE Multilin 859/869 系列继电器：作为469系列的替代或升级产品，这些继电器提供更先进的功能和更高的性能，尤其适用于新的或升级项目。

GE Multilin 其他保护继电器：GE Multilin系列中针对线路、发电机、变压器等不同应用场景的保护继电器（如L90、D30、C60等），与469系列一起构成全面的电力系统保护方案。

GE 互感器 (Current Transformers – CTs & Potential Transformers – PTs)：SR469-P5-HI-A20-E 需要通过CTs（特别是5A二次侧的CTs）和PTs来获取电流和电压信号，这些是其保护功能的“眼睛”。

GE 工业开关设备：如中压开关柜、断路器、接触器等，继电器会通过跳闸回路控制这些设备，实现故障隔离和设备保护。

GE PLC / DCS / SCADA 系统：SR469-P5-HI-A20-E 会通过其通信接口与这些上位控制系统进行数据交换，实现远程监控、报警和控制。

GE EnerVista 469 软件：这是GE为469继电器提供的专用软件，用于继电器的配置、参数设定、数据查看、报告生成和固件升级。

GE RTD (电阻温度探测器)：用于将电机绕组或轴承的温度信号输入到469继电器，实现精准的温度保护。

安装与维护

安装前准备: 兄弟，安装GE SR469-P5-HI-A20-E 这款电机保护继电器，你可得打起十二分精神，因为它是你电机安全的“最后一道防线”，任何闪失都可能导致“瘫痪”！安全永远是第一位的！在开始任何操作前，必须确保你所要操作的控制柜和相关电机回路都已经完全断电，并且严格执行了“挂牌上锁” (Lockout/Tagout, LOTO) 程序，验证无电后方可动手。

GE SR469-P5-HI-A20-E 通常采用抽屉式结构，这意味着它可以直接插入或拔出控制柜面板上的预留槽位。安装时，需要小心地将其插入机箱，确保电气连接插头完全对齐并推入到位，然后锁紧固定螺丝。接下来，根据GE提供的接线图，仔细连接好电流互感器（CT）二次侧输入线（尤其是5A的二次侧，确保与继电器匹配）、电压互感器（PT）二次侧输入线、数字量输入/输出线、模拟量输出线以及控制电源线。尤其要注意CT接线，切勿开路运行CT二次侧，否则可能产生危险的高电压。所有接线都要确保牢固、正确，并且屏蔽线缆需要可靠接地，以减少电磁干扰。最后，在通电前，务必使用万用表检查所有接线，确认没有短路或开路，并且进行绝缘测试，确保符合电气安全规范。

维护建议: GE SR469-P5-HI-A20-E 虽然设计坚固耐用，但要想它长久稳定地给你“效力”，日常的“保养”可不能少。你得定期清理继电器面板和控制柜内部的灰尘和污垢，灰尘堆积会影响散热，也可能导致电气短路。检查继电器本体的物理状况，有没有变形、裂纹，连接端口有没有松动或腐蚀。

通过GE EnerVista 469 软件，你可以定期读取继电器的事件记录、故障波形和数据记录。这些“数字足迹”能帮你了解电机的运行趋势，识别潜在的异常模式，甚至在故障发生前发现预警信号，从而实现预防性维护。你还应该定期检查继电器的固件版本，并根据GE的建议进行更新，以确保获得最新的功能和性能改进。每年至少进行一次继电器功能测试，通过模拟故障条件，验证继电器的保护功能是否正常，输出继电器是否能正确动作。同时，检查CT和PT的接线，确保没有松动或绝缘老化。这些细致入微的维护工作，能大大降低继电器和电机的故障率，提升整个生产线的可靠性。
