GE SR469 469-P5-HI-A20-E 电机管理继电器

描述

GE SR469 469-P5-HI-A20-E是一款先进的电机管理继电器，隶属于GE Multilin的SR 469系列，专为中高压电机提供全面而集成的保护、控制和管理功能。作为SR系列的核心成员，SR469 469-P5-HI-A20-E结合了数字保护技术与先进的通信能力，采用行业领先的抽屉式结构设计，便于安装和维护。这款继电器不仅提供定制化的过载曲线和独特的差动保护，还能通过其最先进的热模型，利用多达12个RTD输入进行定子热保护，从而实现对电机最精细的温度监控。SR469 469-P5-HI-A20-E的多功能性使其成为确保中大型电机及驱动设备安全、高效运行的关键设备，显著提升了工业过程的可靠性和生产力。

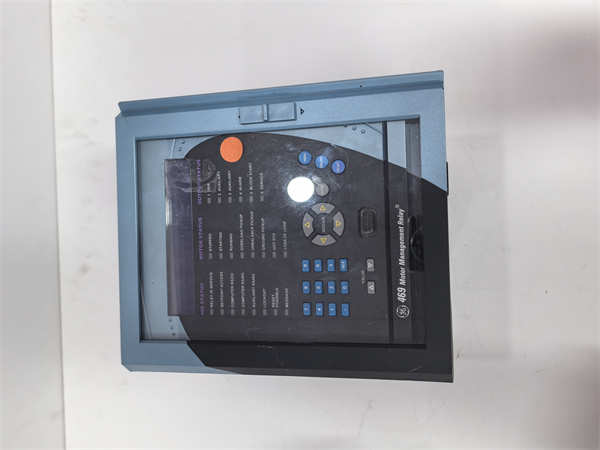

GE SR469 469-P5-HI-A20-E

技术规格

产品型号：SR469 469-P5-HI-A20-E

制造商：GE Multilin

产品类型：电机管理继电器

相电流输入：5A相CT二次侧

控制电源：70-265 VAC，90-300 VDC(48-62 Hz)

模拟输出：4个4-20mA模拟输出

RTD输入：支持多种RTD类型(100Ω镍,120Ω镍,10Ω铜,100Ω铂)

通信接口：RS-232(9600/19200波特率),RS-485,RS-422,DeviceNet,Modbus RTU,Modbus TCP/IP(可选)

显示屏：增强型前面板，40字符LCD显示屏

输出继电器：6个电磁式C型触点

工作温度：-40°C至+70°C

防护等级：IP20

认证：UL,CSA,CE,ISO

主要特点和优势

GE SR469 469-P5-HI-A20-E电机管理继电器集成了多项创新功能，为中大型电机提供无与伦比的保护和管理。

全面的电机保护功能：SR469 469-P5-HI-A20-E提供了广泛的保护功能，包括热过载（具有可定制的过载曲线）、电压依赖型过载曲线、扭矩保护、断条保护、相间和接地过流、电流不平衡、欠压、过压、欠频以及定子差动保护。其最先进的热模型可根据实际电流、RTD反馈和负序电流进行精确计算，确保电机在各种运行条件下获得最佳保护，有效延长电机寿命。

高级诊断和监测：SR469 469-P5-HI-A20-E内置强大的诊断工具，包括事件记录器（存储多达256个带时间戳的事件）、波形捕获（捕获10个波形，每周期12个样本，记录高达128个周期）、数据记录器以及统计信息和学习到的电机数据。这些功能大大缩短了故障排除时间，降低了维护成本，并通过对电机运行状态的全面监测，提升了辅助设备的运行时间。

灵活的RTD输入和温度监测：SR469 469-P5-HI-A20-E支持多达12个RTD输入，可以精确测量电机绕组、轴承或环境温度。这些RTD数据不仅用于热过载保护的偏置计算，还可以进行趋势分析和显示，帮助用户了解实际电机温度，从而实现更精准的温升控制和预测性维护。

强大的通信能力和易集成性：SR469 469-P5-HI-A20-E具有多端口通信能力，包括RS-232、RS-485、RS-422以及可选的DeviceNet和Modbus TCP/IP以太网通信端口，支持Modbus RTU协议。这使得SR469 469-P5-HI-A20-E能够轻松集成到新的或现有的监控和控制系统（如HMI或SCADA）中，实现数据的无缝传输和远程管理。

抽屉式设计和用户友好界面：SR469 469-P5-HI-A20-E采用抽屉式结构，大大简化了继电器的更换时间，无需重新接线即可快速替换。其增强型前面板配有大型40字符LCD显示屏、数字键盘和可编程控制键，用户可以轻松查看诊断信息、修改设定点，并进行本地操作和编程。

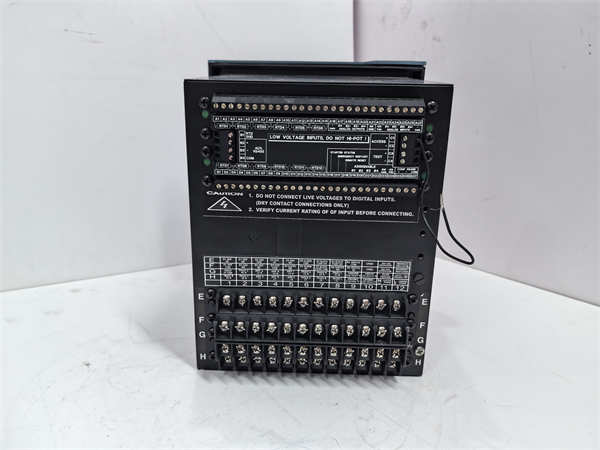

GE SR469 469-P5-HI-A20-E

应用领域

GE SR469 469-P5-HI-A20-E电机管理继电器专为保护和管理各种三相中高压电机及驱动设备而设计，广泛应用于对电机可靠运行和安全性要求极高的工业领域。

在电力行业中，SR469 469-P5-HI-A20-E用于发电厂和变电站的关键辅助电机，例如循环水泵、引风机、送风机、给水泵和磨煤机。它能够提供全面的保护和诊断功能，确保这些大型、高价值电机在启动和运行过程中的安全，防止过载、短路、接地故障或轴承过热等问题导致停机，从而保障电力生产的连续性和效率。

在石油天然气工业中，无论是上游的钻井和生产，中游的管道输送，还是下游的炼油和化工过程，SR469 469-P5-HI-A20-E都被广泛应用于驱动压缩机、泵、风机以及其他关键旋转机械的电机保护。它能够有效地监测电机状态，预防故障，特别是在易燃易爆的环境中，其高可靠性对人员安全和资产保护至关重要。

在采矿和冶金行业中，SR469 469-P5-HI-A20-E保护着破碎机、球磨机、传送带、起重机和轧机等重载设备的驱动电机。这些设备通常工作在恶劣、高负荷的环境下，SR469 469-P5-HI-A20-E的强大保护功能和热模型可以有效防止电机过载或堵转，延长设备寿命，降低非计划停机时间。

此外，在水/污水处理、纸浆和造纸、水泥等行业，SR469 469-P5-HI-A20-E也为大型泵、搅拌器、风机、破碎机和磨机等设备的电机提供关键保护。它特别适用于高惯量负载、双速电机和降压启动电机，其精确的控制和诊断功能可以优化电机性能，提高系统效率和运行可靠性。

相关产品

GE SR469 469-P5-HI-A20-E是GE Multilin 469电机管理继电器系列中的一个型号，其功能和配置与其他型号有所不同。相关产品包括：

GE Multilin SR469系列其他型号：如469-P1-HI-A20-E(可能具有不同CT输入或模拟输出配置)、SR469-P5-HI-A20-E-H(带三防漆涂层，适用于恶劣环境)、SR469-P5-LO-A20-E(低控制电源版本)。

GE Multilin 859/869继电器：这些是GE Multilin的其他电机保护继电器系列，可能作为SR469的替代或更高级的解决方案，提供更全面的功能或适用于不同电压等级。

GE Multilin EnerVista™469软件：配套的组态和分析软件，用于SR469 469-P5-HI-A20-E的设置、数据记录查看、波形分析和诊断，是充分利用继电器功能的必备工具。

GE Multilin RTD传感器：用于提供电机热保护的温度输入，与SR469 469-P5-HI-A20-E的RTD输入功能配合使用。

电流互感器(CT)：与SR469 469-P5-HI-A20-E的电流输入相连接，用于测量相电流和接地电流。

GE Multilin通信模块/转换器：如果需要更复杂的网络集成，可能需要额外的通信硬件来支持Modbus TCP/IP或其他协议。

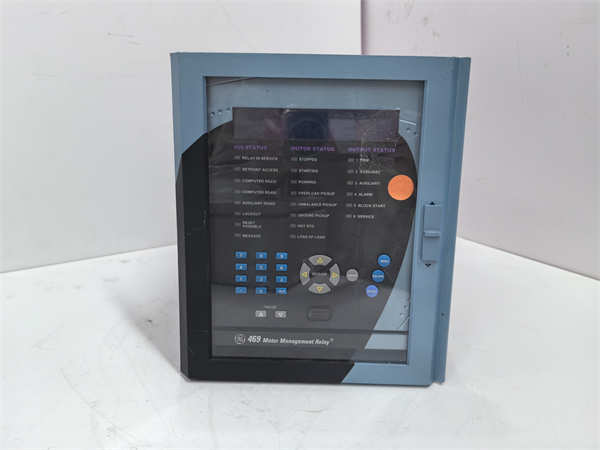

GE SR469 469-P5-HI-A20-E

安装与维护

安装前准备：在安装SR469 469-P5-HI-A20-E电机管理继电器之前，务必切断所有相关的电源，并严格遵守当地的电气安全规程。仔细核对继电器的型号和配置，确保其符合系统的设计要求。检查继电器外观是否完好无损。根据安装手册的指示，将SR469 469-P5-HI-A20-E安装在控制柜面板或19英寸机架上，并确保安装牢固。仔细阅读接线图，正确连接控制电源（70-265 VAC或90-300 VDC）、CT输入、RTD输入、数字量输入/输出以及模拟量输出。确保所有接线端子连接紧密，并且电缆屏蔽层正确接地，以避免电磁干扰。

维护建议：为了确保SR469 469-P5-HI-A20-E的长期可靠运行，建议定期进行预防性维护。这包括定期目视检查继电器及其接线，确保没有物理损坏、松动或腐蚀。检查继电器前面板的LCD显示屏和LED指示灯，以确认其正常运行状态和是否有报警或跳闸信息。建议定期通过EnerVista™469软件下载并分析继电器的事件记录、波形捕获和数据记录，以便及时发现潜在问题并进行预测性维护。同时，应定期检查与SR469 469-P5-HI-A20-E相连的电流互感器和RTD传感器的状态和校准，确保测量数据的准确性。在执行任何维护或更换操作时，应遵循GE Multilin提供的详细指南，并采取适当的静电放电（ESD）防护措施。

产品保障

我们对GE SR469 469-P5-HI-A20-E电机管理继电器的卓越品质和可靠性提供全面的产品保障。
