GE PQMII-T20 电力质量分析仪 – 三相电网健康管家，精准诊断！

描述

GE PQMII-T20：这块三相电力质量表，那是工业电气系统里的“全能医生”！专为精准监测三相电力质量设计，谐波分析至63次，VDR记录高达500个暂降暂升事件……专治各种电能质量问题，确保设备安全稳定运行。精度：0.2%，输出继电器：4个。别瞅了，原厂正品，售后无忧，咱家就是你搞定电网健康的靠山，没毛病！

产品详细说明

GE PQMII-T20 产品概述

在如今这个高度依赖电力的工业时代，无论是大型工厂、数据中心还是电力公用事业，电能质量 (PQ) 的好坏直接决定着设备的寿命、生产效率乃至整个系统的稳定性。这时候，GE PQMII-T20 这块高性能三相电力质量表就显得尤为关键。它是由GE Multilin（现在已并入GE Vernova/Emerson Automation Solutions）匠心打造，可不是那种只会算算电费的普通电表，它是个能深入“把脉”电网健康的“电力专家”。

GE PQMII-T20 被设计用于持续监测三相交流电源系统，它能实时、精准地捕捉到电流、电压、功率、能量、功率因数、频率等一系列基本电气参数。更厉害的是，它能把电网里那些肉眼看不见的“捣蛋鬼”——比如谐波 (Harmonics)，从基波到高达63次的谐波分量，逐一给你分析得明明白白。这对于识别非线性负载（比如变频器、LED照明）造成的污染，以及评估电网对这些污染的承受能力，至关重要。此外，它内置了强大的电压扰动记录器 (Voltage Disturbance Recorder, VDR)，能连续监测和记录高达500个电压暂降 (Sag) 和暂升 (Swell) 事件，每一个事件都带有精确的时间戳，这对于故障追溯和责任划分来说，简直是“铁证如山”。GE PQMII-T20 不仅能测量，还能通过其内置的4个继电器输出、4个开关量输入和4个模拟量输出，实现与PLC (Programmable Logic Controller) 或DCS (Distributed Control System) 等控制系统的无缝集成，真正做到监测与控制一体化，让你的用电环境“固若金汤”。

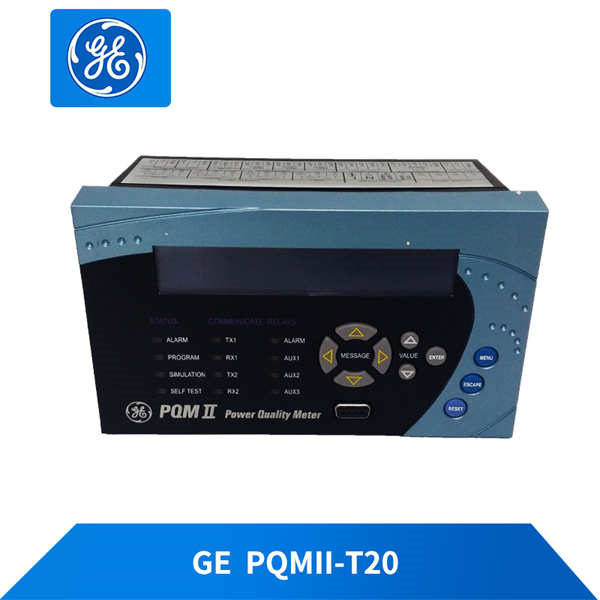

GE PQMII-T20

GE PQMII-T20 技术规格

主要特点和优势

要说GE PQMII-T20 这块电力质量表的“看家本领”，那可真是“火眼金睛，十八般武艺样样精通”，直击工业现场对电力系统健康度、效率和可靠性的痛点！

首先，它的全面的电力质量测量能力是它傲视群雄的资本。PQMII-T20 不仅仅停留在测量电压电流这些“表面功夫”，它能给你提供真有效值 (True RMS) 的精确测量，涵盖了电流、电压、有功功率 (Active Power)、无功功率 (Reactive Power)、视在功率 (Apparent Power)、能量、功率因数 (Power Factor) 和频率等所有关键参数。有了这些数据，你就能对电力系统的运行状况了如指掌，哪儿效率低了，哪儿有“跑冒滴漏”了，一眼就能看出来，这可是你优化用能、节省成本的“金钥匙”。

其次，先进的谐波分析与扰动记录功能让GE PQMII-T20 成为电力系统里的“福尔摩斯”。在工业现场，各种非线性负载（比如变频器、整流器）就像是电网里的“污染源”，会产生高次谐波，导致设备过热、绝缘老化，甚至引起断路器误跳闸，这些问题往往神出鬼没，难以察觉。而PQMII-T20 能够对谐波进行深入分析，最高可达63次谐波 (Harmonics)，帮你准确揪出这些“隐形杀手”。更厉害的是，它内置了电压扰动记录器 (Voltage Disturbance Recorder, VDR)，能够不间断地记录高达500个电压暂降 (Sag) 和暂升 (Swell) 事件，每个事件都带精确时间戳，这简直就是电力系统的“飞行记录仪”！当设备莫名其妙停机时，有了这些数据，你就能快速定位问题根源，告别“扯皮”和“瞎猜”，大大缩短故障恢复时间。

再有，灵活的I/O与强大的通信能力也让GE PQMII-T20 表现得游刃有余。它可不光是个“记录员”，它还具备4个可编程继电器输出 (Relay Outputs)，可以用来触发报警、控制开关，甚至执行简单的负载投切。同时，4个开关量输入 (Switch Inputs) 和4个隔离的4-20mA模拟量输出 (Analog Outputs)，让它能轻松接入你的PLC (Programmable Logic Controller) 或DCS (Distributed Control System) 系统，实现数据的实时上传和远程控制。再加上标准的Modbus RTU（通过RS485和RS232）以及对DNP 3.0协议的支持，甚至可选的以太网通信模块，PQMII-T20 就能无缝融入你的SCADA (Supervisory Control And Data Acquisition) 或能源管理系统，让你坐在办公室里就能掌控千里之外的电力脉动，真正的“运筹帷幄之中，决胜千里之外”。

The GE PQMII-T20 power quality meter distinguishes itself through its comprehensive power quality measurement capabilities. It doesn’t just provide superficial readings; it delivers precise True RMS measurements for a vast array of electrical parameters, including current, voltage, active power, reactive power, apparent power, energy, power factor, and frequency. This detailed data empowers users to gain a thorough understanding of their electrical system’s performance, quickly pinpointing inefficiencies and potential areas for optimization, ultimately serving as a valuable tool for energy conservation and cost reduction.

Furthermore, the GE PQMII-T20 acts as a “forensic expert” for your electrical system with its advanced harmonic analysis and disturbance recording functions. In industrial settings, non-linear loads often introduce high-order harmonics, leading to issues like equipment overheating, insulation degradation, and nuisance breaker tripping—problems that are often elusive and difficult to diagnose. The PQMII-T20 offers in-depth harmonic analysis up to the 63rd order, enabling accurate identification of these “invisible killers.” Critically, its integrated Voltage Disturbance Recorder (VDR) continuously monitors and logs up to 500 voltage sags and swells, each meticulously time-stamped. This feature provides an irrefutable “black box” record of electrical disturbances, invaluable for root cause analysis and rapid troubleshooting when equipment inexplicably malfunctions, significantly reducing recovery times.

Finally, the GE PQMII-T20 demonstrates remarkable versatility through its flexible I/O and robust communication capabilities. Beyond mere data logging, it features four programmable relay outputs for alarming or control actions, four switch inputs, and four isolated 4-20mA analog outputs. This extensive I/O allows for seamless integration with PLCs or DCS systems, facilitating real-time data acquisition and remote control. Standard Modbus RTU (via RS485 and RS232) and DNP 3.0 protocol support, coupled with an optional Ethernet communication module, ensure that the PQMII-T20 can be effortlessly incorporated into your SCADA or energy management systems. This comprehensive connectivity enables remote monitoring and control, providing you with real-time insight and command over your power infrastructure, no matter your location.

应用领域

GE PQMII-T20 这块电力质量表，那可是个多面手，它的本事能应用到各种对电力质量要求极高的工业现场和关键基础设施，简直是“哪里用电复杂，哪里就有它”。

首先，最典型的应用就是电力公用事业和发电厂。在变电站里，PQMII-T20 能持续监控馈线、变压器和电容器组的电压、电流和谐波，确保电网的稳定运行，防止设备因电能质量问题而受损。在发电机组旁边，它能评估发电机的输出电力质量是否符合电网接入标准，确保每一度电都是“高品质”的。对于那些接入光伏、风电等新能源的电网，PQMII-T20 更是关键，它能监测并网点的电力质量，确保新能源的稳定输出不会对电网造成冲击，真是“新能源并网的定海神针”。

其次，在各类工业制造工厂里，GE PQMII-T20 也是不可或缺的“健康卫士”。比如，电机驱动、变频器、焊接设备这些“吃电大户”和“污染大户”，它们既容易受到电力质量波动的影响，也容易产生谐波污染电网。PQMII-T20 就能实时监测这些设备的用电状况，一旦发现电压暂降、暂升或者谐波超标，立马发出预警，防止电机烧毁、产线停工，大大减少非计划停机时间。对于那些对电力连续性要求极高的数据中心、半导体工厂或医药生产线，即使是微小的电压波动都可能导致数据丢失或批次报废，PQMII-T20 就能提供持续、精准的电力质量监控，确保这些“心脏”部门的电力供应“纹丝不动”，真是“核心设备的守护者”。

再有，在商业建筑和大型基础设施中，GE PQMII-T20 也能发挥重要作用。比如在大型写字楼、购物中心，它能帮助管理人员分析用电模式，优化能源消耗，提高功率因数，从而削减电费开支。对于机场、轨道交通等关键基础设施，电力质量的任何问题都可能影响运营安全，PQMII-T20 能提供实时监控和故障诊断，确保电力供应的稳定可靠，真是“城市的动脉医生”。简而言之，只要你需要对电力系统进行深入了解、高效管理、故障诊断和安全保障，GE PQMII-T20 都能成为你最得力的助手，让你的用电更智慧、更安全。

相关产品

既然提到了GE PQMII-T20 这块电力质量表，那跟它相关的“伙伴”们也得一块儿亮亮相，毕竟“单丝不成线，独木不成林”。它们都是GE Multilin家族里头，或者电力系统里头的重要成员，协同工作，才能构建起一套完整的电力监控和保护解决方案。

GE PQMII-T1-C-A：这是PQMII系列的另一个型号，可能在输入配置或某些功能上与PQMII-T20 略有不同，但都属于同一高性能电力质量监测系列。

GE Multilin F60/D60/G60/T60系列保护继电器：这些是GE Multilin经典的继电保护装置，比如馈线保护、线路差动保护、发电机保护、变压器保护等。PQMII-T20 提供的精确测量数据可以作为这些保护继电器的辅助信息，实现更精细的保护和故障分析。

GE Multilin EPM系列能量表：如果除了电力质量，还需要更详细的电能计量（如用于计费或成本分配），EPM系列能量表可以作为补充。

GE Multilin Communicator Modules (如Multinet)：为了实现PQMII-T20 的以太网通信能力，通常需要额外的Multinet以太网通信模块，才能将其接入工业以太网。

GE DMM 200/300系列数字多功能仪表：这些是GE Multilin的多功能数字仪表，提供基本的电气参数测量和控制功能，但可能不如PQMII-T20 在电力质量分析方面专业深入。

GE Industrial Automation DCS/SCADA系统：PQMII-T20 的数据通常会上传到更高层的分布式控制系统 (DCS) 或监控与数据采集系统 (SCADA)，如GE自己的CIMPLICITY HMI/SCADA软件平台，实现集中监控、数据归档和分析。

电流互感器 (CTs) 和电压互感器 (PTs)：这些是PQMII-T20 工作的必备外部组件，它们将高压大电流的现场信号转换为仪表可测量的低压小电流信号。

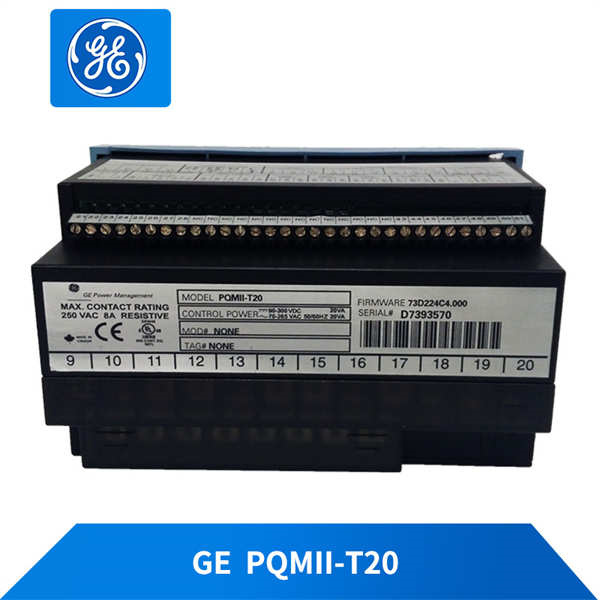

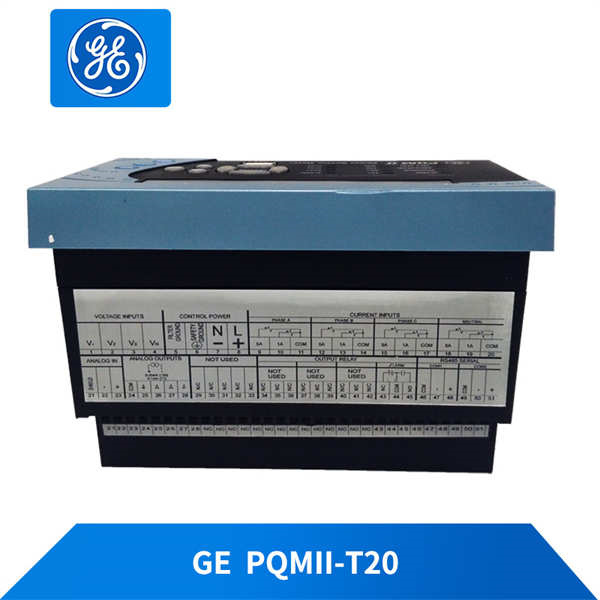

GE PQMII-T20

安装与维护

安装前准备:兄弟，安装GE PQMII-T20 这块电力质量表，你可得打起十二分精神，因为它是你电力系统的“眼睛”，装不好可就成了“瞎子”。安全永远是第一位的！在开始任何操作前，必须确保你所要操作的电气回路已经完全断电，并且严格执行了挂牌上锁 (LOTO) 程序，验证无电后方可动手。首先，你得选个好位置，确保PQMII-T20 能面板安装稳当，背面有足够的散热空间，显示屏也要能清晰看到。然后，对照着说明书上的接线图，仔仔细细地把电压输入、电流互感器 (CT) 输入、控制电源、以及各种模拟量、数字量输入输出和通信线缆都接对，特别是CT的极性（P1/P2或K/L）和变比，这可是影响测量精度的关键。别忘了接地，这不仅是为了安全，更是为了保证测量精度和抗干扰能力。

维护建议: GE PQMII-T20 这玩意儿虽然皮实耐用，但要想它长久稳定地给你提供精准数据，日常的“保养”可不能少。你得定期检查控制柜里的环境，保持清洁干燥，别让灰尘、湿气这些“不速之客”影响了它散热和内部电路。所有的接线端子都要时不时检查一下，看看有没有松动、腐蚀或者线缆磨损的情况，松了就拧紧，坏了就换，这些小毛病往往是引发大问题的根源。最关键的是，要勤看它的显示屏和指示灯，PQMII-T20 自带很多诊断功能，一旦有异常，比如通信中断、测量通道异常或者报警触发，它都会通过LED灯或者显示屏告诉你，让你能第一时间发现并解决问题。条件允许的话，定期更新它的固件和配套软件，这能提升它的性能，修复潜在漏洞。最后，对于关键的监测点，如果对精度有极高要求，可以考虑定期请专业机构进行校准，确保它的“眼睛”永远是雪亮的。
