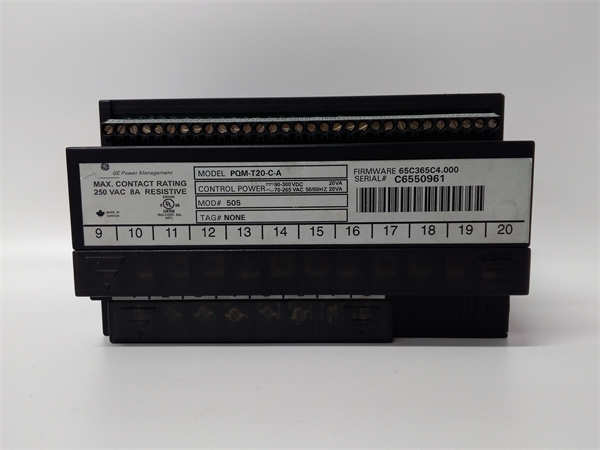

GE PQM-T20-C-A | Power Quality Meter | 电能质量监测与谐波分析解决方案
GE PQM-T20-C-A | Power Quality Meter | 电能质量监测与谐波分析解决方案 - 图片 2

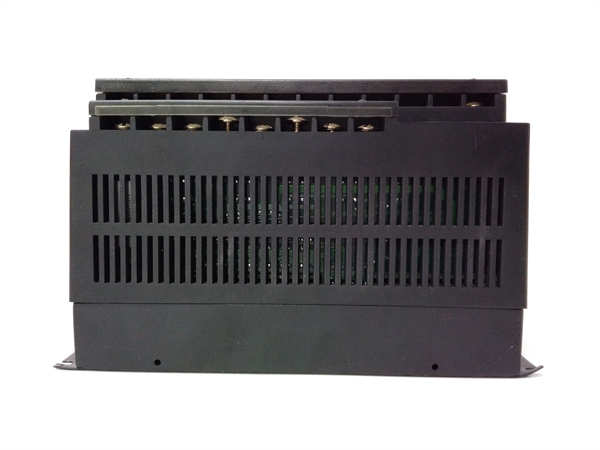

GE PQM-T20-C-A | Power Quality Meter | 电能质量监测与谐波分析解决方案 - 图片 3
GE PQM-T20-C-A | Power Quality Meter | 电能质量监测与谐波分析解决方案 - 图片 4

GE PQM-T20-C-A | Power Quality Meter | 电能质量监测与谐波分析解决方案

  • 型号: PQM-T20-C-A
  • 品牌: General Electric (GE)
  • 核心功能: 高精度电能质量监测装置，用于连续记录电压、电流、谐波、闪变、不平衡度及暂态事件，符合 IEC 61000-4-30 Class A 标准，适用于关键电力设施的合规性审计与故障溯源。
  • 质保标准: 12个月质保，经全面测试
分类：

描述

关键技术规格

  • 产品型号: PQM-T20-C-A
  • 制造商: General Electric (GE Grid Solutions)
  • 所属系统: 独立式电能质量监测终端，常用于配合 SCADA、Energy Management 或 DCS 系统
  • 测量标准: 符合 IEC 61000-4-30 Edition 3, Class A（最高精度等级）
  • 电压输入: 3 相 + 中性线（可选无中性），量程 100–690 VAC（通过 PT 接入）
  • 电流输入: 3 相 + 中性线，支持 1A / 5A CT 输入（5 mA–5 A 范围自适应）
  • 采样率: ≥ 512 点/周期（50/60 Hz），支持瞬态捕捉（≥ 10 kHz）
  • 监测参数:
    • 基本量：V, I, P, Q, S, PF, kWh
    • 电能质量：THD、TDD、谐波（至 50 次）、间谐波、闪变（Pst/Plt）、电压骤升/骤降/中断、三相不平衡
  • 通信接口: 1×RS-485（Modbus RTU）、1×Ethernet（Modbus TCP / IEC 61850-7-4 optional）
  • 数据存储: 内置 ≥ 8 GB 存储，支持连续数月高分辨率事件记录
  • 工作温度: -25°C 至 +70°C（工业级宽温设计）
  • 认证标准: CE, UL, cUL, IEC 61010-1, IEC 62053-22
GE PQM-T20-C-A

GE PQM-T20-C-A

功能定位与应用场景分析

PQM-T20-C-A 是 GE 面向高端电能质量管理需求推出的 Class A 级监测终端，专为需要满足国际标准（如 EN 50160、IEEE 519）或进行法律级电能质量仲裁的场景设计。它不仅记录常规电参量，更能以毫秒级分辨率捕捉电压暂态、谐波共振、闪变等隐蔽性问题，帮助工程师精准定位设备跳闸、电机过热或电子负载误动作的根本原因。

该设备通常安装于变电站进线、敏感负荷前端（如数据中心 UPS 输入、半导体生产线配电柜）或新能源并网点，作为“电力黑匣子”提供不可篡改的高质量数据，用于合规报告、责任界定或系统优化。

典型应用场景包括：

  • 场景一：用于大型医院配电系统，在 MRI 或 CT 设备启停时记录谐波发射与电压波动，验证是否符合 IEEE 519 限值，避免影响其他医疗设备。
  • 场景二：部署于风电场并网点，连续监测风机变流器产生的间谐波与电压闪变，满足电网公司对可再生能源接入的电能质量考核要求。
  • 场景三：用于老旧工业厂区电能质量改造项目，作为已停产但仍在运行的关键监测点替换件，维持原有 PQ 监测架构完整性，避免重新认证成本。

质量标准与测试流程

我们理解，电能质量数据的准确性直接关系到故障判断与合规结论。因此，我们对每一台 PQM-T20-C-A 实施计量级验证流程，确保其测量精度与事件捕捉能力符合 Class A 要求：

  • 外观与清洁：所有设备均在 ESD 防护环境下进行专业清洁，检查 CT/PT 接线端子无腐蚀、显示屏完好、外壳密封圈有效，并核对序列号与 GE 原厂标签一致性。
  • 上机实测：设备将接入标准电能质量测试平台（含 Fluke 6105A 电能标准源、真实 CT/PT 模拟器），进行不少于 24 小时连续监测测试。
  • 功能诊断：执行以下关键验证：
    • 注入标准谐波（如 5th、7th、11th）、电压骤降（-30%，100ms）等事件，验证 PQM-T20-C-A 的捕捉精度与时间戳误差（≤ 1 ms）；
    • 通过 Modbus TCP/RTU 读取实时数据，确认通信协议解析正确；
    • 验证内部存储事件可被 GE Enervista PQView 软件完整导入并生成合规报告；
    • 进行温漂测试（-10°C / +60°C），确认测量误差仍在 Class A 容差范围内。
  • 质保承诺：仅当设备通过全部计量精度、事件捕捉与通信功能测试后方可出库，并提供 12 个月质保，覆盖测量漂移、事件漏记、通信中断等关键故障模式。
GE PQM-T20-C-A

GE PQM-T20-C-A

兼容性与升级路径

为确保 PQM-T20-C-A 在您的监测系统中可靠运行并满足合规要求，我们的技术顾问强调以下关键兼容性要点：

  • 软件依赖：需配合 GE Enervista PQView v4.x 或更高版本 使用，以支持 Class A 数据解析与自动报告生成；旧版软件可能无法识别全部事件类型。
  • CT/PT 配置：必须根据现场实际变比在设备菜单中正确设置，否则将导致测量值比例错误；建议提供现场一次系统图以便预配置。
  • 替代关系：PQM-T20-C-A 是 GE PQM 系列的 Class A 版本（“-C-A” 后缀明确标识）；非 “-A” 型号（如 PQM-T20-C）仅为 Class S，不适用于合规审计。后续产品线已由 GE Multilin™ M60 或 EnerVista™ PQM II 接替，但非直接引脚兼容。
