GE Multilin SR745-W2-P5-G5-HI 变压器保护继电器 – Profibus/高密度I/O配置！

描述

GE Multilin SR745-W2-P5-G5-HI：这台智能多功能变压器保护继电器，是守护高价值电力变压器的顶级卫士。它提供高精度差动保护和全面的后备保护功能。通讯协议：Profibus DP/FMS (P5)，I/O配置：高密度数字量I/O (G5)，核心保护：差动保护 (87T)。专为需要将更多现场开关量接入SCADA/DCS系统的高集成度变电站设计。

SR745-W2-P5-G5-HI 产品概述

老弟，你找的这台 GE Multilin SR745-W2-P5-G5-HI，可真是变压器保护继电器里的**“高配旗舰”！它继承了 GE Multilin 745 系列继电器在变压器差动保护 (87T)** 方面的所有核心优势，专为保护电力系统中最贵重、最关键的资产——两绕组和三绕组变压器而生。它的核心价值在于，不仅能提供毫秒级响应的内部故障隔离，还能通过集成的高密度I/O (G5) 接入更多的断路器状态、瓦斯告警、压力告警等现场开关信号。

这台 GE SR745-W2-P5-G5-HI 的与众不同之处，在于它的P5配置，也就是Profibus DP/FMS通讯模块。这使得继电器能够无缝集成到许多老牌的工业自动化和SCADA（数据采集与监控系统）网络中，实现高速、实时的数据交换。通过 SR745-W2-P5-G5-HI 的Profibus接口，变压器的实时电流、电压、瓦斯/温度告警状态、以及保护动作状态等关键信息，都能被集中监控，极大地提升了变电站或工业变电所的自动化水平。它的 W2 保护功能确保了变压器在遭受内部短路、外部过载或励磁涌流等复杂故障时，都能得到最快速、最智能的隔离，是保障电网供电连续性 (Continuity) 的核心防线。

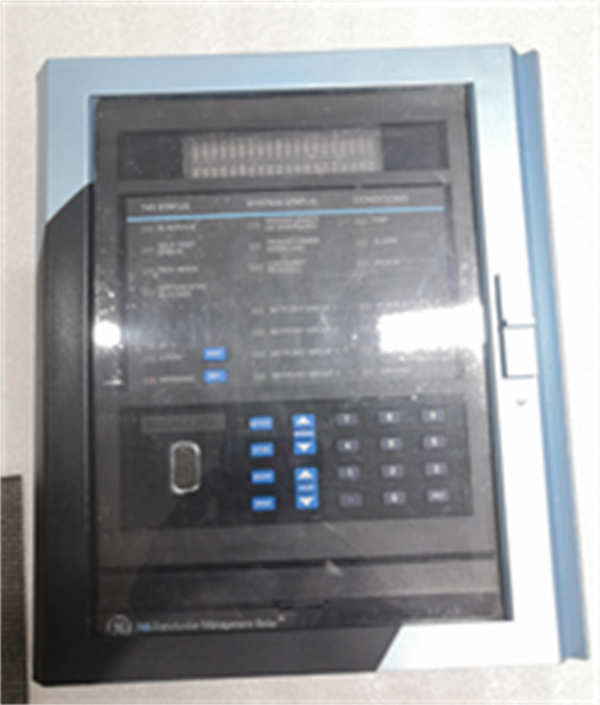

SR745-W2-P5-G5-HI GE

SR745-W2-P5-G5-HI 技术规格

主要特点和优势

咱就说这块 GE SR745-W2-P5-G5-HI 的“顶配”体现在哪儿，这不是虚的，每一个配置都是为了高可靠性和高集成度服务！

超高灵敏度的变压器差动保护： SR745-W2 版本提供了业界领先的差动保护 (87T) 算法。它最厉害的地方在于能够利用二次和五次谐波抑制技术，精准区分变压器投入时的励磁涌流 (Inrush Current) 和真正的内部故障。励磁涌流是变压器保护继电器误动 (False Trip) 的主要原因，而 GE SR745-W2-P5-G5-HI 的算法能够有效抑制这种涌流，同时保证对内部故障的高灵敏度和快速动作 (Fast Operation)，这是保障变压器生命安全的关键！

高密度I/O配置，全面监测现场： 这里的 G5 配置就是为解决变电站二次设备集成而生的。高密度数字量输入/输出 (DI/DO) 意味着 GE SR745-W2-P5-G5-HI 可以接入更多的外部跳闸、告警信号（如瓦斯继电器、压力释放阀动作、油位低等），同时提供更多的控制跳闸和告警输出。这使得继电器不仅是保护设备，更是一个高集成度的RTU (Remote Terminal Unit)，大大简化了现场布线和控制柜空间。

Profibus (P5) 通讯，无缝接入自动化网络： P5 配置是 GE SR745-W2-P5-G5-HI 集成到流程自动化系统中的有力武器。Profibus DP/FMS 协议在工业现场的普及度极高，它支持继电器将所有实时测量值、故障记录和设备状态双向、高速传输给上层DCS（分布式控制系统）或PLC（可编程逻辑控制器）。这种实时集成 (Real-Time Integration) 能力，让操作员能在中央控制室获得最详尽的变压器健康报告，实现了集中化监控 (Centralized Monitoring)。

[English Content: Core Features and Advantages]

The GE Multilin SR745-W2-P5-G5-HI stands out as a premium digital transformer protection relay, distinguished by its robust protection algorithms and advanced connectivity features. Its core strength lies in the sophisticated Differential Protection (87T) in the W2 package, which employs advanced harmonic restraint technology to accurately discriminate between internal faults and harmless events such as inrush current and over-excitation. This high degree of security against false tripping is paramount for maximizing transformer availability.

The P5 option, featuring the Profibus DP/FMS protocol, is a significant advantage for industrial and utility substations requiring high-speed network integration. This communication capability allows the GE SR745-W2-P5-G5-HI to function as a powerful Intelligent Electronic Device (IED), facilitating seamless, real-time data exchange (currents, voltages, status, diagnostics) with higher-level SCADA or DCS systems. Furthermore, the G5 configuration denotes High-Density Digital I/O, enabling the relay to manage a greater number of external inputs (e.g., Buchholz relay alarms, sudden pressure relays) and control outputs. This high-density integration simplifies control panel wiring, reduces hardware count, and enhances the overall system’s monitoring and control capabilities. The relay also boasts powerful Oscillography (Waveform Capture) and event logging, providing maintenance teams with granular data for precise fault analysis and system optimization.

应用领域

GE SR745-W2-P5-G5-HI 作为变压器的高端守护者，其应用范围集中在对供电可靠性和自动化集成度有极高要求的领域。

电力输变电系统： 在中大型变电站中，作为主变压器或联络变压器的主保护。SR745-W2-P5-G5-HI 利用其差动功能实现快速故障隔离，同时通过 P5 接口将数据实时上传至变电站自动化系统。

大型工业与石化工厂： 在炼油、化工、钢铁等流程工业的厂用变电所。这些地方的变压器价值高、负荷重，且需要与DCS系统深度集成。SR745-W2-P5-G5-HI 的 G5 配置方便接入各种工艺保护信号，确保变压器在极端工况下的安全运行。

轨道交通与基础设施： 在高速铁路、地铁的大型牵引变电站中，变压器负荷变化剧烈。GE SR745-W2-P5-G5-HI 凭借其高精度保护和强大的通信能力，保障了供电系统的稳定性和高可用性。

相关产品

SR745-W2-P5-G5-HI 通常与其他保护继电器和GE Multilin的产品配套，形成完整的保护控制方案：

SR469：电机保护继电器，用于保护变压器所带的电机负荷。

SR369：馈线保护继电器，用于保护变压器出线侧的馈线。

SR750：变压器保护继电器，与 SR745 功能相似，但通常用于三绕组变压器或更复杂的保护场景。

SR489：发电机保护继电器，在发电厂中与 SR745-W2-P5-G5-HI 配合，保护变压器与发电机组。

SR745-W2-E-H：SR745 的另一个常见版本，使用以太网通讯取代了 P5 (Profibus) 接口。

SR745-P1：SR745 的基础通讯版本，采用 Modbus 协议，而 SR745-W2-P5-G5-HI 采用更先进的 P5 (Profibus) 协议。

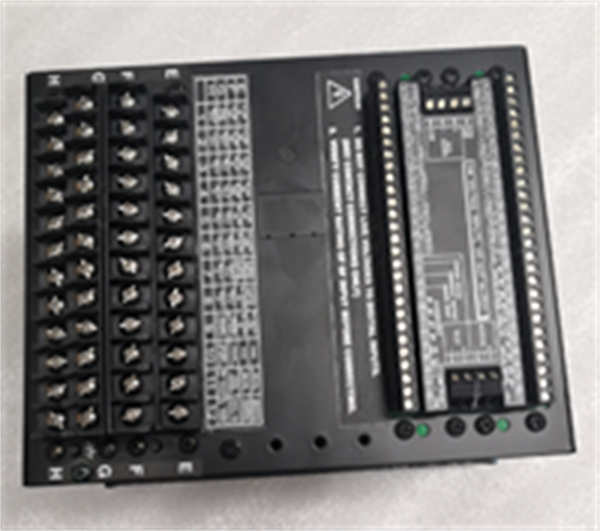

SR745-W2-P5-G5-HI GE

安装与维护

安装前准备：安装 GE SR745-W2-P5-G5-HI 前，必须切断所有电源并严格执行挂牌锁止流程。由于继电器涉及变压器差动保护，电流互感器 (CT) 的二次回路接线极性检查是绝对的关键，一旦接错，在正常运行时就会产生很大的差动电流，导致保护误动。需要确保 Profibus (P5) 通讯线缆采用正确的屏蔽和接地方式，G5 配置的数字量输入/输出接线也必须遵循制造商的指定电压和电流范围。任何现场操作都应由具有保护继电器专业知识的工程师进行。

维护建议：对 SR745-W2-P5-G5-HI 的维护重点在于定值管理和通讯链路的健康。应定期使用GE的配套软件，通过继电器的通讯端口（P5或以太网）进行保护定值的备份和核对，并检查继电器的自诊断状态。定期检查 Profibus (P5) 网络的通讯质量，包括总线终端电阻和噪声干扰，确保数据传输的实时性和完整性。
