GE MRP528516 (IS200EXHSG3AEC) | I/O扩展机架核心组件 | Mark VI系统集成与维保技术支持

描述

关键技术规格

• 产品型号: IS200EXHSG3AEC（GE内部物料号：MRP528516）
• 制造商: GE Power / GE Vernova
• 所属系统: Mark VI 涡轮控制系统（非Mark VIe）远程I/O扩展架构
• 背板类型: EXHS（Expansion High Speed）G3A 版本，支持三重冗余（TMR）信号传输
• I/O槽位数量: 8个标准I/O模块插槽（兼容IS200系列输入/输出卡件）
• 通信接口: 3×高速同步串行链路（分别对应R、S、T三重冗余通道）
• 供电输入: ±15 VDC 及 +5 VDC（由主控制器机架通过EXC电缆远程供给）
• 连接器类型: 高密度航空级连接器（用于EXC控制电缆与现场端子接口）
• 工作温度范围: 0°C 至 +60°C（工业级）
• 机械规格: 19英寸机架安装，深度适配标准Mark VI远程I/O柜

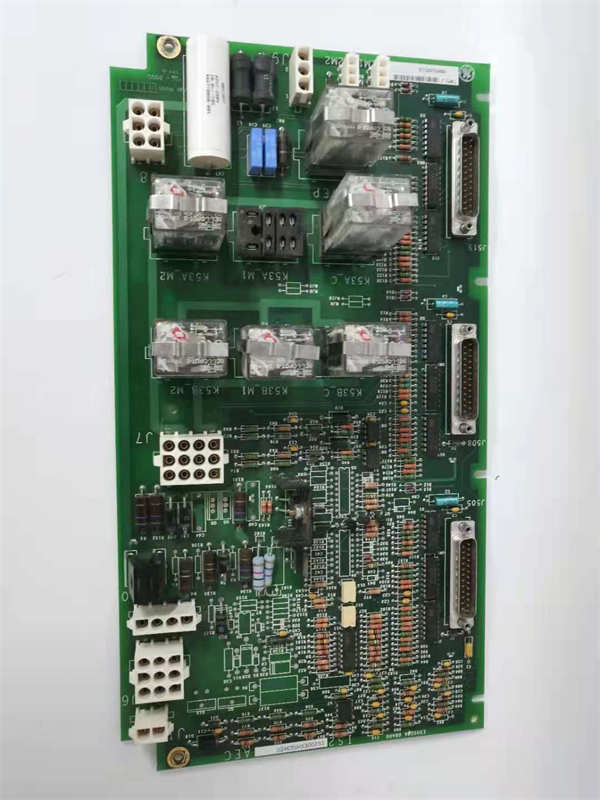

GE MRP528516 IS200EXHSG3AEC

功能定位与应用场景分析

GE IS200EXHSG3AEC（MRP528516）是Mark VI控制系统中实现分布式I/O扩展的核心硬件平台。该背板作为远程I/O机柜的“中枢神经”，负责将主控制器发出的三重冗余控制信号分发至各I/O模块，并将现场传感器/执行器信号回传，确保在单通道故障时系统仍能维持安全运行。其设计专为燃气轮机、蒸汽轮机等高可用性能源设备服务，解决长距离布线下的信号完整性、同步精度与故障隔离难题。

典型应用场景包括：

• 场景一：部署于F级燃气轮机辅助系统（如润滑油、密封气、冷却水）的远程I/O柜中，集中管理数十个温度、压力、液位信号。
• 场景二：用于老旧联合循环电厂Mark VI系统的延寿改造，替换早期EXHS G1/G2版本背板，提升信号抗干扰能力与模块兼容性。
• 场景三：作为关键备件库存，应对突发性背板故障（如连接器腐蚀、PCB层间短路），避免因停产等待导致机组长时间停机。

质量标准与测试流程

EXHS背板虽无主动元器件，但其PCB走线完整性、连接器接触电阻及电源分配稳定性直接影响整个I/O子系统的可靠性。一个微小的开路或阻抗失配可能导致TMR表决失败，触发跳机。因此，我们对每一块 IS200EXHSG3AEC 执行严格的被动件验证流程：

• 外观与清洁：检查PCB无分层、焊盘无氧化，航空连接器针脚无弯曲或腐蚀；使用无水酒精与ESD工具进行专业清洁，并核对丝印与MRP编号一致性。
• 上机实测：背板安装至真实Mark VI远程I/O机柜，插入全套IS200 I/O模块（如VSVO、PTUR、AOHA），连接至主控制器，在系统运行状态下进行48小时连续通信监测。
• 功能诊断：使用四线制毫欧表测量关键电源与信号路径的导通电阻（<50 mΩ）；通过示波器验证三重冗余通道的信号同步偏差（<100 ns）；模拟单通道断开，确认TMR系统正常降级运行。
• 质保承诺：仅通过全部连通性、同步性与机械完整性测试的背板方可出库，并提供12个月功能性故障质保，覆盖连接器失效、PCB开路及电源分配异常等风险。

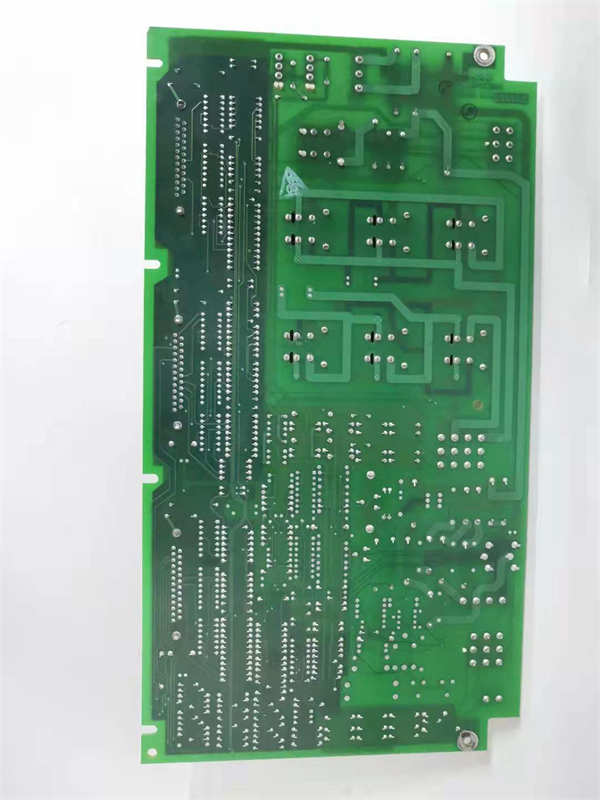

GE MRP528516 IS200EXHSG3AEC

兼容性与升级路径 (技术支持)

为确保 IS200EXHSG3AEC 在您的 Mark VI 系统中正确集成，我们的技术顾问强调以下关键兼容性要点：

• 硬件/固件：该背板仅适用于原始Mark VI系统（非Mark VIe）；需配合EXC控制电缆（如IS200EXCGHx）及G3A兼容I/O模块（如IS200VSVOH2A）。
• 配套组件：必须使用GE原厂I/O模块与端子底座；第三方模块可能因引脚定义或负载特性不匹配导致背板过载。
• 替代关系：IS200EXHSG3AEC 是 G3A 版本的最终修订版（EC后缀表示工程变更），可直接替换早期 G3A AB/AA 版本；不可用于 G1/G2 架构机柜（机械与电气接口不同）。
