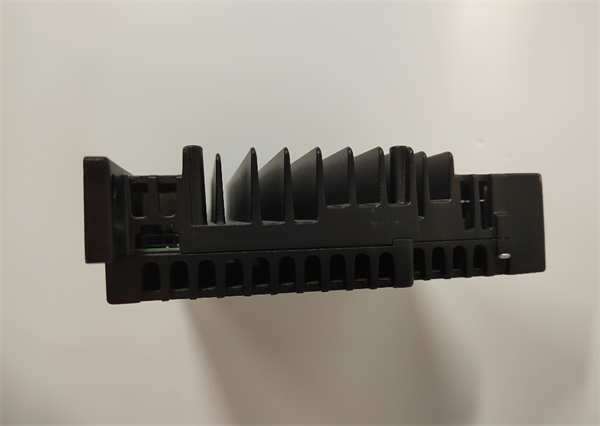

GE IS420UCSBH4A | Mark VIeS 控制核心模块 | 燃气轮机安全控制系统可靠性方案

描述

关键技术规格

• 产品型号: IS420UCSBH4A
• 制造商: GE Power (formerly GE Intelligent Platforms)
• 所属系统: Mark VIeS Safety Control System（燃气轮机/蒸汽轮机专用安全仪表系统）
• 功能类型: 通用控制站背板（UCSB – Universal Control Station Backplane）
• 插槽配置: 支持最多 8 个 I/O 模块槽位（含电源、通信、DI/DO/AI/AO 安全模块）
• 冗余架构: 支持双路冗余供电与双光纤通信链路（连接至 SIS 控制器）
• 安全等级: 设计符合 IEC 61508 SIL3 / IEC 61511，适用于紧急停机（ESD）、燃烧器管理（BMS）等高完整性应用
• 通信接口: 双冗余光纤端口（ST 或 LC，依机箱配置），用于连接 Mark VIeS 主控（如 IS420PSDCH1A）
• 供电输入: +24 VDC 冗余电源输入（典型由 IS420PSSDH1A 电源模块提供）
• 安装方式: 安装于 Mark VIeS 专用 19″ 安全机架（如 IS400RACKH1A），支持前/后出线

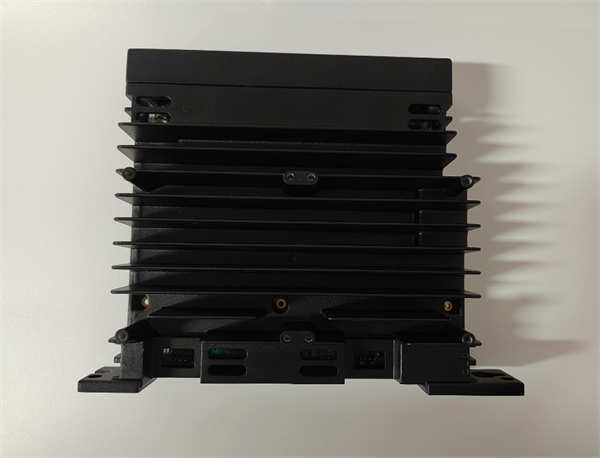

GE IS420UCSBH4A

功能定位与应用场景分析

GE IS420UCSBH4A 是 Mark VIeS 安全控制系统中的结构性核心组件，作为通用控制站（UCS）的物理与电气基础平台，承载所有安全级 I/O 模块并实现其与主安全控制器的高可靠性通信。它并非独立功能模块，而是整个燃机安全联锁系统的“骨架”——确保在发生超速、熄火、轴承高温等危险工况时，信号采集、逻辑表决与执行输出能在毫秒级内完成，且不受单点故障影响。该底板解决了在能源行业“如何构建符合 SIL3 的本地化、模块化安全站”的工程挑战。

典型应用场景包括：

• 场景一：部署于 F 级重型燃气轮机联合循环电站，作为燃烧器管理系统（BMS）的本地安全站底板，连接火焰检测、燃料阀位置反馈及跳闸电磁阀驱动模块。
• 场景二：用于海上平台燃气压缩机组的紧急关断系统（ESD），通过 IS420UCSBH4A 集成振动高高、润滑油压力低低等关键联锁信号，实现快速隔离。
• 场景三：作为已投运10年以上的老旧燃机电站 Mark VIeS 系统扩容或替换备件，用于重建局部安全站，避免因背板老化导致接触不良或通信中断，满足最新 API 670 与 SIL 验证审计要求。

质量标准与测试流程

在燃机安全系统中，背板的电气连续性或通信链路失效可能导致保护拒动，后果极其严重。因此，我们对 IS420UCSBH4A 执行超越常规的结构与功能验证流程：

• 外观与清洁：所有单元均进行高倍显微镜检查，确认无 PCB 分层、金手指氧化、连接器针脚弯曲或电迁移痕迹；使用无离子清洗工艺清除助焊剂残留，并进行防潮处理。
• 上机实测：底板将被安装到标准 Mark VIeS 测试机架，配齐电源模块（IS420PSSDH1A）、CPU（IS420PSDCH1A）及典型 I/O 卡（如 IS420PDIOH1A），构建完整 UCS 站，进行不少于 72 小时的连续带电运行与通信压力测试。
• 功能诊断：使用网络分析仪验证双光纤链路的误码率（BER < 10⁻¹²）；通过 GE ToolboxST 软件监控底板供电电压纹波（< 50 mVpp）及槽位识别状态；模拟单电源/单光纤故障，确认系统能无扰切换至冗余路径。
• 质保承诺：仅通过全部电气完整性、冗余切换与系统识别测试的 IS420UCSBH4A 方可出库，并提供12个月质保，覆盖背板走线、连接器、去耦电容及通信耦合电路的早期失效。

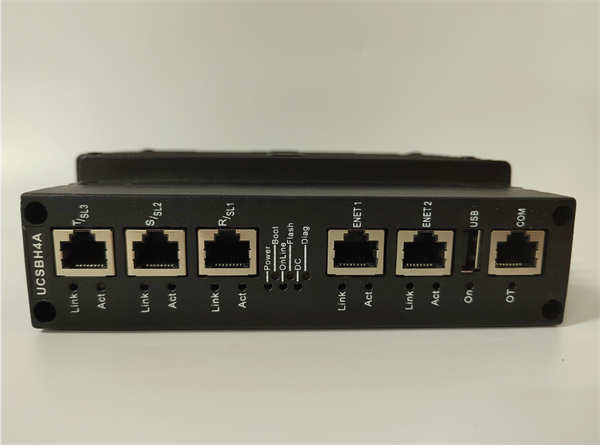

GE IS420UCSBH4A

兼容性与升级路径 (技术支持)

为确保 IS420UCSBH4A 100% 适用于您的 Mark VIeS 系统，我们的技术顾问提示您注意以下关键兼容性问题：

• 硬件/固件：请确认您的 Mark VIeS 系统版本 ≥ R2.0；早期 R1.x 系统可能使用不同背板引脚定义（如 IS420UCSBH3A），不可混用。
• 配套组件：必须与 GE 指定的 Mark VIeS 电源模块（如 IS420PSSDH1A）、I/O 模块及机箱（IS400RACKH1A）配合使用；第三方或非安全级模块插入可能导致系统自检失败。
• 替代关系：IS420UCSBH4A 是 H4 版本，后续无直接功能升级型号；若系统已迁移至 Mark VIe with Safety 或 GE Vernova 新一代平台，则需采用全新架构，不可复用此底板。
