GE IS420UCSBH1A 嵌入式控制器模块

描述

GE IS420UCSBH1A是一款高性能的嵌入式控制器模块，作为通用电气(GE)Mark VIe、EX2100e和LS2100e控制系统中的关键组件，它在工业自动化领域扮演着核心处理单元的角色。这款控制器模块是GE专为满足现代工业环境的严苛需求而设计的，旨在提供卓越的控制能力和数据处理效率。IS420UCSBH1A不仅仅是一个简单的控制器，它是一个独立的计算单元，负责执行应用程序代码，并且不通过背板，而是通过其板载的I/O网络(IONet)接口直接与I/O模块进行通信。

GE IS420UCSBH1A的核心价值在于其能够提供高度可靠且响应迅速的控制能力，这对于电力生成（特别是燃气轮机和蒸汽轮机）、励磁控制以及其他复杂的工业过程至关重要。它搭载强大的处理器，能够处理密集计算任务，并精确执行控制算法，从而确保复杂流程的无缝运行和管理。IS420UCSBH1A采用无风扇、无电池的设计，大大提高了其在恶劣环境下的可靠性和维护便捷性，是GE在工业控制领域技术实力的集中体现。

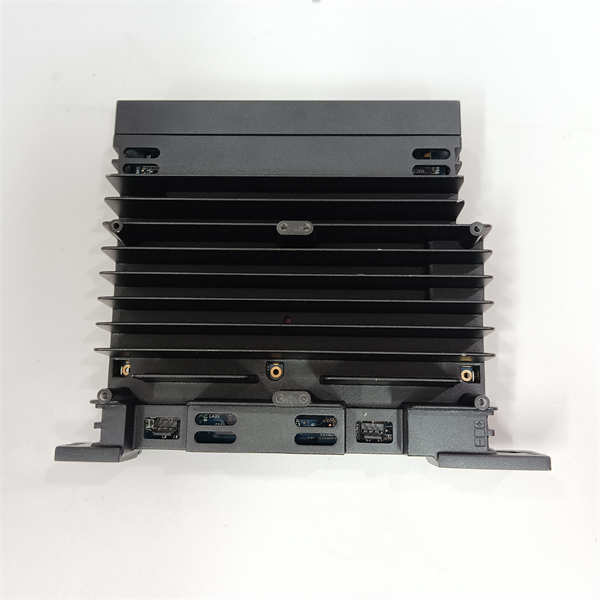

GE IS420UCSBH1A

技术规格

产品型号：IS420UCSBH1A

制造商：General Electric(GE)

产品类型：UCSB控制器模块(Controller Module)

所属系列：Mark VIe,EX2100e,LS2100e控制系统

处理器：Intel EP80579 600 MHz或1066 MHz(不同版本可能不同)

操作系统：QNX Neutrino(实时多任务操作系统)

内存：256 MB DDR2 SDRAM(带ECC),2 GB NAND Flash

通信接口：多个10/100Base-TX以太网端口(IONet)

供电电压：18 VDC至30 VDC(或24-28 VDC标称)

典型功耗：15.6W(标称)/26.7W(峰值)

工作温度：-30°C至65°C(-22°F至149°F)

安装方式：面板安装(无风扇，无电池)

认证：UL E207685,ATEX Zone 2,Group IIC(适用于危险场所)

主要特点和优势

卓越的处理器性能：GE IS420UCSBH1A搭载高性能Intel EP80579处理器，频率可达600 MHz甚至更高版本达到1066 MHz，赋予其强大的计算能力。这使得IS420UCSBH1A能够快速执行复杂的控制算法、处理海量数据流，并支持实时决策，确保在关键工业应用中实现精确、高效的控制，显著提升系统响应速度和整体运行效率。

无风扇、无电池设计：该控制器模块采用创新的无风扇和无电池设计，这一特性极大地增强了其在恶劣工业环境下的可靠性和寿命。无需风扇意味着减少了灰尘、湿气侵入的风险，降低了机械故障的可能性，同时也消除了噪音。无电池设计则免除了定期更换电池的维护负担和潜在的电池失效风险，使得IS420UCSBH1A的维护成本更低，可用性更高。

实时操作系统与高可靠性：IS420UCSBH1A运行QNX Neutrino实时多任务操作系统，该系统以其卓越的实时性、稳定性和可靠性而闻名。这确保了在工业控制应用中对时间敏感任务的精确执行，即使在多任务并行运行的情况下也能保持高响应速度，为关键控制流程提供了坚实的基础。

强大的网络通信能力：IS420UCSBH1A通过板载的IONet接口与其他I/O模块进行通信。IONet是一种GE专用的以太网，专为Mark VIe控制系统设计，保证了控制器与分布式I/O之间的高速、安全和可靠数据交换。这种架构使得IS420UCSBH1A能够接收所有输入数据，并支持灵活的冗余配置（如双重或三重冗余系统），确保单点故障不会导致系统输入数据的丢失。

适用于危险场所的认证：IS420UCSBH1A符合UL E207685和ATEX Zone 2,Group IIC等国际安全标准，这意味着它可以在非危险和特定危险场所安全使用。这极大地扩展了其应用范围，尤其适用于石油、天然气、化工等对设备防爆和安全认证有严格要求的行业，彰显了其在工业安全领域的高度适用性。

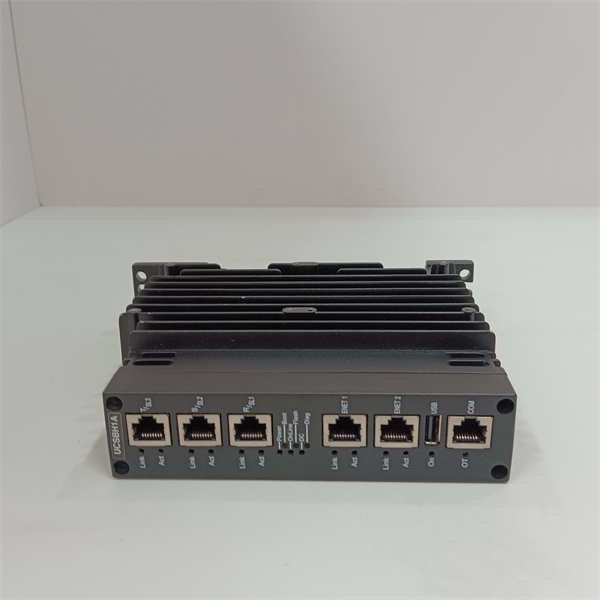

GE IS420UCSBH1A

应用领域

GE IS420UCSBH1A作为GE Mark VIe、EX2100e和LS2100e控制系统的核心处理器模块，其应用领域广泛，涵盖了对性能、可靠性和安全性有极高要求的各类工业过程：

电力生成与能源管理：IS420UCSBH1A是燃气轮机和蒸汽轮机控制系统中的核心大脑，负责精确控制轮机的启动、运行、停机序列，以及燃料管理、燃烧优化和安全保护功能。它确保了发电机组的稳定并网、高效运行和最佳输出，是现代化发电厂不可或缺的组成部分。

励磁控制系统：在GE EX2100e励磁控制系统中，IS420UCSBH1A负责管理和调节发电机的励磁电流，从而精确控制发电机电压和无功功率输出。这对于电网的稳定运行和电力质量的维持至关重要。

传动控制与自动化：在LS2100e静态启动器系统中，IS420UCSBH1A用于大型电机或燃气轮机的启动控制，确保平稳、高效的启动过程。此外，它也适用于其他需要高精度、实时控制的工业自动化应用，例如流程自动化、生产线控制等。

安全仪表系统(SIS)：针对功能安全回路，特别是需要达到SIL 2和SIL 3等级安全完整性要求的应用，IS420UCSBH1A所属的Mark VIeS安全控制系统提供了经过IEC 61508认证的硬件和软件模块。这使其能够用于紧急停车系统(ESD)、火气系统(F&G)等关键安全功能，确保工厂和人员的最高安全。

复杂过程控制：无论是炼油、化工、冶金还是其他复杂的过程工业，IS420UCSBH1A都能作为分布式控制系统的核心，协调各个子系统的数据采集、处理和控制，实现对生产过程的全面优化和故障预防。

相关产品

与GE IS420UCSBH1A控制器模块紧密相关的产品主要包括GE Mark VIe、EX2100e和LS2100e系列中的其他模块和软件工具：

GE IS420UCSAH1A：与IS420UCSBH1A类似的UCSA系列控制器模块，可能在处理器、内存或通信端口配置上有所差异。

GE IS420UCSCH1B：UCSC系列控制器模块，与UCSB系列功能相似，但在硬件细节上可能有所不同，软件通用性高。

GE IS2xx系列I/O模块：包括数字量输入/输出模块（如IS220PDIOH1A）、模拟量输入/输出模块（如IS220PAICH1A），它们通过IONet与IS420UCSBH1A通信，实现现场信号的采集和输出。

GE Mark VIe系统机架和电源模块：IS420UCSBH1A需要安装在特定的机架中，并由相应的电源模块供电。

GE ControlST软件套件：包含ToolboxST™工具，用于IS420UCSBH1A的编程、配置、诊断、趋势分析和系统管理，是工程师进行系统开发和维护的必备工具。

GE HMI/操作员站：通过以太网或Unit Data Highway(UDH)与IS420UCSBH1A等控制器通信，提供人机交互界面，实现集中监控和操作。

GE Mark VIeS安全I/O模块：在安全仪表系统应用中，IS420UCSBH1A会与符合IEC 61508标准的Mark VIeS安全I/O模块（如IS220SCSAH1A）协同工作。

安装与维护

安装前准备:在安装或更换GE IS420UCSBH1A控制器模块之前，务必详细查阅GE Mark VIe和Mark VIeS控制系统相关的官方安装和维护手册（例如GEH-6725），了解具体的安装步骤、电气连接图、环境要求以及所有相关的安全规范。进行任何操作前，必须严格遵循设备的安全操作规程，包括完全断开相关回路电源，执行锁定/挂牌(LOTO)程序，并采取静电防护(ESD)措施，因为IS420UCSBH1A作为一个高度集成的电子模块，对静电非常敏感。IS420UCSBH1A设计为直接安装在控制柜面板上，因此需要确保安装位置有足够的垂直气流空间，以便散热。

维护建议:GE IS420UCSBH1A模块无需风扇和电池，这显著降低了常规维护的需求。然而，仍建议定期通过GE ControlST软件套件中的ToolboxST™等诊断工具，监控IS420UCSBH1A的运行状态、性能指标和事件日志，及时发现并解决潜在问题。确保安装该模块的控制柜内部环境保持清洁、干燥，并维持在制造商推荐的工作温度和湿度范围内，以延长其使用寿命。尽管IS420UCSBH1A设计坚固，但仍应避免其受到剧烈冲击或振动。考虑到该型号可能已停产，对于关键工业应用，建议提前储备备件；从可靠的第三方供应商处采购时，务必确认其质量和保修政策。任何涉及IS420UCSBH1A模块或其所属控制系统内部组件的复杂故障诊断或维修，都应由经过GE授权或专业培训的技术人员进行，以确保操作的正确性和系统的安全可靠性。

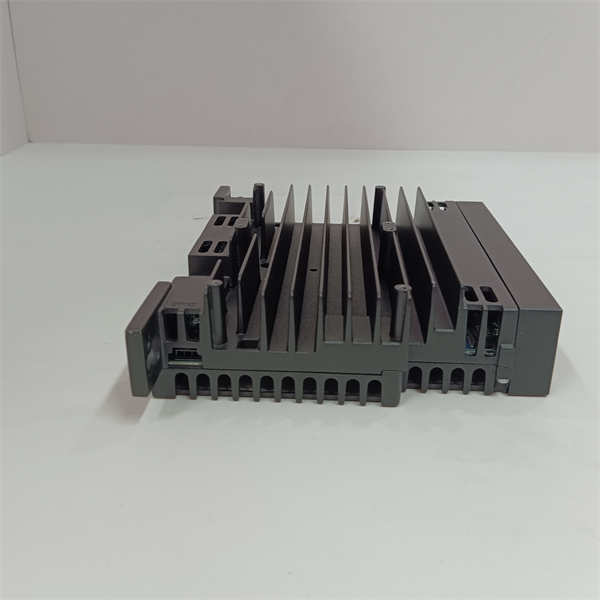

GE IS420UCSBH1A

产品保障

我们对GE IS420UCSBH1A控制器模块的卓越品质和在GE Mark VIe、EX2100e和LS2100e控制系统中的可靠性能提供坚实保障。
