GE IS420ESWBH2A 工业以太网交换机 – Mark VIe核心网关，双光口冗余！

描述

🚀 产品详细说明

IS420ESWBH2A 产品概述

GE的 IS420ESWBH2A 工业以太网交换机，那是为高可靠性控制系统量身定做的“网络基石”。它出身于著名的PACSystems Mark VIe和Mark VIeS平台，在整个控制架构中，它的定位就是**I/O网络（IONet）的核心节点。Mark VIe系统依赖高速、确定的数据传输来确保实时控制的精度和安全性，而 IS420ESWBH2A 就是那个保证数据流“说到就到”**的关键角色。它是一款非网管型交换机，这意味着它不需要复杂的配置，插上就能用，大大简化了现场调试和维护工作。

这款 GE IS420ESWBH2A 模块的核心价值在于其工业级血统：首先是为实时控制优化，确保多播（Multicast）和广播（Broadcast）数据包流能够高效缓冲和处理，最大限度地减少延迟；其次，其硬件设计完全遵循工业标准，支持冗余供电，并且在极宽的环境温度范围内（$-40^\circ\text{C}$ 到 $70^\circ\text{C}$）都能稳定工作。在需要高度集中的I/O连接和远距离光纤通信的场合，比如大型发电厂的燃气轮机控制系统，IS420ESWBH2A 的作用是无可替代的，它将控制器与分散的I/O模块紧密、可靠地连接在一起。

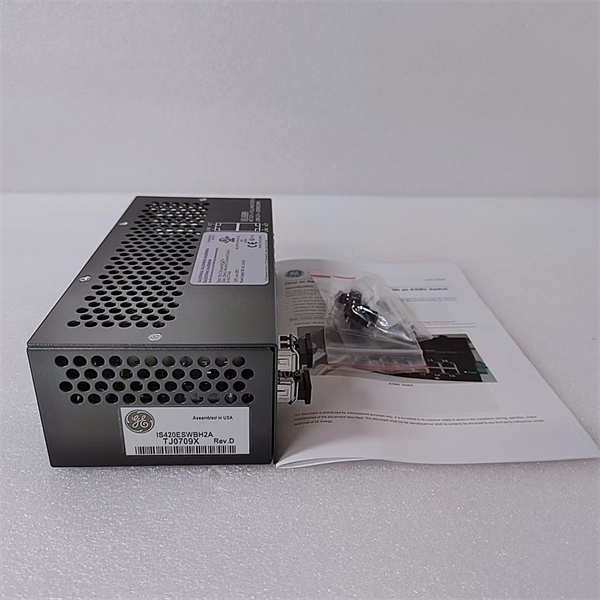

GE IS420ESWBH2A

主要特点和优势

可靠性，就是 IS420ESWBH2A 的第一生命。在工业自动化领域，特别是像Mark VIe这样的关键控制系统（Control System），网络设备出了问题，那可不是闹着玩的。GE这款交换机专为 IONet 设计，确保所有控制数据和安全数据（Functional Safety）能够实时、精确地传输。

硬核工业设计： 这款交换机支持冗余电源输入（Diode-OR’d），这意味着你可以接入两个独立的24/28VDC电源，即使其中一个电源出现故障，系统也能无缝切换，保证交换机持续工作。它的外壳设计坚固耐用，支持DIN导轨安装，并且满足G3等级认证，对电磁干扰（Electromagnetic Interference, EMI）有极强的抵抗力，这在电气噪声复杂的工业现场尤其重要。

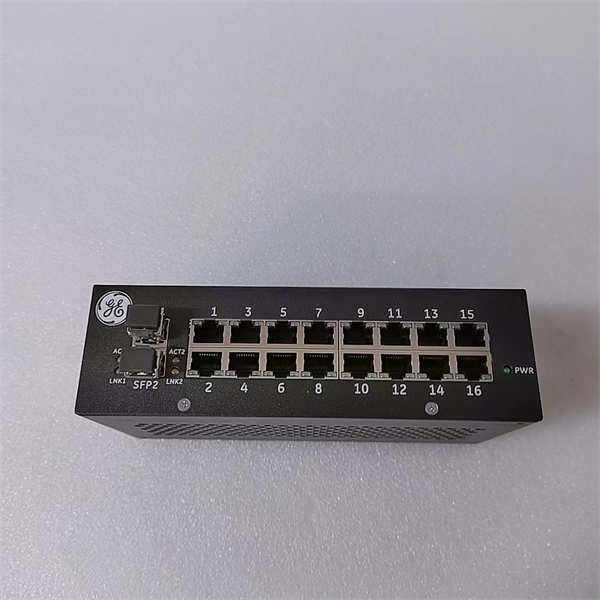

丰富的接口配置： IS420ESWBH2A 配备了16个10/100Base-TX铜缆端口，采用耐用的RJ-45连接器，能够承受高达200次的插拔循环，非常皮实。更关键的是，它带有2个100Base-FX多模光纤端口（LC型连接），这可是个大杀器。光纤通信彻底解决了长距离传输中的信号衰减问题，同时杜绝了地环流（Ground Loop）和电磁干扰，非常适合连接距离较远的I/O机架或构建高可靠性光纤冗余环网（Ring Redundancy）。

为实时控制优化： 虽然是非网管型，但这款交换机在内部架构上做了优化，采用存储转发（Store-and-Forward）模式，保证数据包的完整性。它拥有最小256KB的缓冲空间和4K的MAC地址（Media Access Control Address）查找能力，保证了高速数据流下的数据信心（Data Confidence）和低延迟（Low Latency），这是实时控制（Real-Time Control）系统不可或缺的性能。而且，它支持IEEE 802.3x流控制（Flow Control），能有效管理端口拥塞，确保数据不会丢失。

The GE IS420ESWBH2A is engineered to be a fortress of connectivity within mission-critical industrial environments, specifically the Mark VIe and Mark VIeS platforms. This unmanaged Industrial Ethernet Switch is not a standard commercial-off-the-shelf (COTS) device; it is a purpose-built networking component ensuring the integrity and determinism of the proprietary IONet. A standout feature is its 16 10/100Base-TX copper ports, complemented by two 100Base-FX multi-mode fiber optic ports with LC-type connectors. This hybrid port configuration provides exceptional versatility, allowing for high-density copper connections to local I/O modules while leveraging fiber for robust, long-distance, and noise-immune backbone communication. The operational reliability is fortified by redundant 24/28 V dc power inputs that are Diode-OR’d, ensuring uninterrupted service even if a single power source fails. Furthermore, the exceptional operational temperature range, from $-40^\circ\text{C}$ to $70^\circ\text{C}$, confirms its suitability for deployment in harsh industrial conditions, such as turbine enclosures and remote processing units, where environmental control is challenging. Its low-latency architecture and robust buffering capabilities are critical to maintaining the microsecond synchronization required for high-speed turbine and generator control applications. The IS420ESWBH2A embodies the necessary resilience and performance for industrial control networks where downtime is simply not an option.

应用领域

IS420ESWBH2A 的应用场景，那是围绕着“高价值、高风险、高可靠性要求”的关键工业流程展开的。

燃气/蒸汽轮机控制系统： 这无疑是 GE IS420ESWBH2A 的主战场。在GE的Speedtronic Mark VIe和Mark VIeS控制系统中，它作为IONet交换机，负责连接核心控制器（CPU）与所有的I/O包（I/O Packs）。例如，在大型发电厂，它将分散在各个机柜中的温度、压力、振动等传感器数据，高速、实时地汇聚到主控制器进行处理，确保涡轮机安全（Safety）和高效运行。它的冗余光纤口特别适合连接远距离的控制机柜或操作员站。

石油天然气工业： 在海上平台、长输管线压缩站以及炼化厂等高危场所，控制系统对可靠性的要求是最高的。IS420ESWBH2A 的宽温工作能力和危险场所认证（如Class 1, Div 2）使得它能够直接安装在恶劣的环境中。它可以用于构建冗余网络，连接防火系统、紧急停车系统（ESD）和过程控制系统（PCS）的关键节点。

电力与能源行业： 除了涡轮机控制，它也广泛应用于变电站自动化、断路器控制和电网稳定系统等领域。光纤端口有效地隔离了高压环境下的电磁干扰，保证了控制命令和状态反馈的准确性。IS420ESWBH2A 提供的16个电口能够方便地连接大量的保护继电器和现场I/O设备。

GE IS420ESWBH2A

相关产品

IS420ESWBH2A 属于GE Mark VIe IONet ESWB系列，与其紧密关联的其他型号主要是配置不同的兄弟产品，以及用于实现冗余的关键模块。

IS420ESWBH3A：与 IS420ESWBH2A 类似，但它是一个纯铜口交换机，拥有16个10/100M电口，没有光纤端口，适用于所有设备都在近距离的纯铜网络。

IS420ESWBH1A：这个型号带有16个电口，但只配置了1个100Base-FX多模光纤端口，适用于点对点光纤连接。

IS420ESWAH2A：这是ESWA系列的一个型号，端口数量较少，只有8个10/100M电口和2个100Base-FX多模光纤端口，适用于小型I/O机柜。

IS420ESWAH3A：这是8端口的纯铜口版本（无光纤）。

IS420ESWBH5A：这是一个高端版本，带有16个电口和2个100Base-LX10单模光纤端口，单模光纤传输距离更远，适用于厂区级的超长距离连接。

IS220PPROS：Mark VIe 控制器的核心处理器模块，它是 IS420ESWBH2A 交换机的主要通信对象。

安装与维护

安装前准备：在安装 IS420ESWBH2A 之前，首先要确认机柜内的电源符合其24 / 28 V dc 冗余供电的要求，并确保电源线缆规格合适。由于它是工业级交换机，发热量控制得很好，通常采用对流冷却，但安装时必须确保其安装方向（无论是垂直还是水平）能保证空气流通，避免热量积聚。其次，如果使用光纤接口，要确认是多模光纤，且接头是LC型。IS420ESWBH2A 交换机可以通过单独购买的安装夹具实现DIN导轨安装，或者直接使用螺丝进行面板安装。最后，对照GE的官方手册（GEH-6721）核对端口配置和接线图，确保铜缆（Cat 5e UTP或更高）和光纤连接正确。

维护建议：IS420ESWBH2A 是非网管型交换机，现场维护简单，基本上就是**“看灯”。模块前面板上有电源LED灯以及每个端口的三色LED指示灯，分别显示电源状态、链接状态、活动状态和速度。
