GE IS230TDBTH6A | Mark VIeS 高完整性数字量输入模块 | 安全联锁与跳闸信号采集方案

  • 型号: IS230TDBTH6A
  • 品牌: GE Vernova（原GE Power / GE Automation）
  • 核心功能: 用于GE Mark VIeS涡轮控制系统的高完整性、32通道隔离型数字量输入（DI）模块，专为采集燃机紧急跳闸、火灾报警、润滑油压低等安全关键信号设计，支持三重冗余（TMR）架构与通道级诊断。
  • 供货状态: 现货供应，含原始标签与序列号；作为Mark VIeS安全关键备件，具备长期稳定供货渠道
  • 质保标准: 12个月质保，经TMR信号同步、滤波响应、开路检测及GEnet/IP通信全流程测试
分类：

描述

关键技术规格

  • 产品型号: IS230TDBTH6A
  • 制造商: GE Vernova
  • 所属系统: GE Mark VIeS 涡轮控制系统（基于GEnet/IP的高可用安全架构）
  • 模块类型: 跳闸保护专用数字量输入卡（Trip Digital Input – High Integrity）
  • 通道数量: 32点，分4组（每组8通道），每通道独立电气隔离
  • 输入电压范围: 24 VDC ±10%（符合IEC 61131-2 Type 1标准）
  • 输入电流: 典型值 7 mA @ 24 VDC
  • 滤波时间: 可软件配置（默认 5 ms），防止触点抖动误报
  • 诊断功能: 支持开路检测（Open Circuit Detection）、短路告警、通道健康状态上报
  • 隔离等级: 通道间及通道对背板：1500 V AC RMS（1分钟），满足IEC 61010安全隔离要求
  • 冗余支持: 原生支持TMR（三重冗余）架构，三模块并行采集同一跳闸信号用于表决
  • 通信接口: 通过高速背板连接本地控制器（如 IS230CSCAHA），经GEnet/IP（千兆以太网） 与主控同步
  • 安装方式: 插入标准Mark VIeS I/O Pack机箱（6U结构），支持热插拔

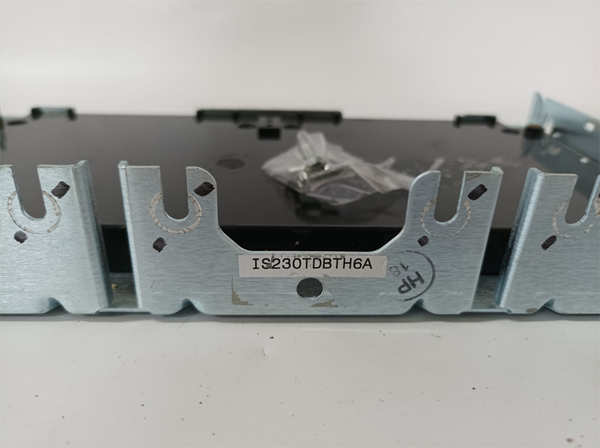

GE IS230TDBTH6A

GE IS230TDBTH6A

功能定位与应用场景分析

IS230TDBTH6A 是 GE Mark VIeS 系统中实现 高可靠性、高诊断覆盖率安全信号采集 的核心输入模块。它专为满足燃机、汽轮机及压缩机在超速、火灾、轴承温度高、润滑油压丧失等危急工况下的 确定性保护动作 而设计，解决了普通DI卡无开路检测、抗干扰能力弱、不支持安全表决等问题。

该模块不仅采集开关量状态，还持续监测每个通道的电气完整性。例如，当跳闸按钮接线松脱（开路）时，模块会主动上报“Channel Open”故障，而非简单返回“0”状态，从而避免“危险静默失效”（Dangerous Undetected Failure）——这是功能安全（IEC 61508/61511）的关键要求。

在TMR配置下，三个物理独立的IS230TDBTH6A模块（分别位于R/S/T通道）同时采集同一跳闸触点信号。只有当至少两个通道检测到“跳闸条件成立”时，系统才触发停机，有效抑制单点误动，同时确保真实故障时可靠动作。

典型应用场景包括：

  • 场景一：采集燃机超速机械跳闸触点、火灾探测器干接点、润滑油压低压力开关信号，作为ETS（Emergency Trip System）第一级输入。
  • 场景二：用于蒸汽轮机轴向位移大、真空低、EH油压低等保护信号的高完整性采集。
  • 场景三：在石油天然气压缩站，接入可燃气体泄漏开关、振动高报警继电器触点，构成SIL2级安全仪表功能（SIF）。
  • 场景四：作为老旧Mark V/VI系统升级至Mark VIeS安全平台的标准DI输入单元，替代传统无诊断继电器接口。

质量标准与测试流程

安全输入模块的失效模式直接影响保护系统的完整性。因此，我们对 IS230TDBTH6A 实施远超常规DI卡的验证标准：

  • 外观与清洁：所有模块经专业清洁，检查光耦隔离器件、滤波电容、TVS保护元件无老化或损伤，金手指无氧化，并保留原始序列号与硬件修订码（H6A）。
  • 上机实测：模块被安装至真实 Mark VIeS I/O Pack（搭配 IS230CSCAHA 控制器），接入WorkbenchST 工程站，在24 VDC供电下进行不少于24小时连续运行与诊断功能测试。
  • 功能诊断：使用自动化测试系统对全部32通道执行：
  • 正常高低电平识别测试（0 V / 24 V），验证滤波时间与响应一致性；
  • 开路模拟（断开输入线），确认“Open Circuit”诊断准确上报；
  • 短路至地/电源测试，验证故障告警与通道保护；
  • TMR三通道同步性测试，注入相同跳闸信号，验证表决逻辑无偏差；
  • 抗干扰测试：叠加2 kV浪涌与EFT脉冲，确认无误触发。
    • 质保承诺：仅当模块通过全部安全、诊断与冗余测试后方可出库，并附带测试日志与关键参数记录。我们提供12个月功能性质量保证，覆盖器件退化、制造缺陷及早期失效。
GE IS230TDBTH6A

GE IS230TDBTH6A

兼容性与升级路径 (技术支持)

IS230TDBTH6A 专为Mark VIeS安全架构设计，与早期平台存在本质差异。为确保保护系统功能完整，请务必核对以下关键信息：

  • 系统平台要求：仅适用于Mark VIeS（控制器如 IS230CSCAHA），不兼容 传统Mark VIe（IS200/IS220系列）。混用将导致模块无法识别。
  • 配套端子基座：必须使用IS230TBDTH6A 跳闸专用端子基座。该端子内置测试点、保险丝及EMC滤波，不可用通用端子替代。
  • 软件工具：需WorkbenchST v4.0 或更高版本 进行组态、强制与诊断。ToolboxST 不支持IS230系列。
  • 安全认证说明：IS230TDBTH6A 设计符合 IEC 61508 SIL3 硬件架构要求（需系统级认证），适用于SIL2/SIL3安全回路部署。
  • 专业建议：请提供您的控制系统平台类型（Mark VIeS）、控制器型号、当前跳闸DI模块清单、现场信号类型（干接点/有源）及TMR配置图。
