GE IS230STAOH2A | Mark VIeS 高密度模拟量输出模块 | 可靠性验证与系统集成方案

  • 型号: IS230STAOH2A
  • 品牌: GE Vernova（原GE Power / GE Automation）
  • 核心功能: 用于GE Mark VIeS涡轮控制系统的16通道高密度、隔离型模拟量输出（AO）模块，支持4–20 mA信号输出，专为驱动阀门定位器、变频器设定点及连续过程执行机构设计，适用于新一代高可用性控制系统架构。
  • 供货状态: 现货供应，含原始标签与序列号；作为Mark VIeS关键I/O备件，具备长期稳定供货渠道
  • 质保标准: 12个月质保，经全通道精度、负载能力、GEnet/IP通信及诊断功能测试
分类：

描述

关键技术规格

  • 产品型号: IS230STAOH2A
  • 制造商: GE Vernova
  • 所属系统: GE Mark VIeS 涡轮控制系统（基于商用以太网的Smart I/O 架构）
  • 模块类型: 标准模拟量输出卡（Standard Analog Output）
  • 通道数量: 16点，每通道独立电气隔离
  • 输出信号范围: 4–20 mA（默认），可软件配置为 0–20 mA
  • 负载驱动能力: 最大 750 Ω（@20 mA, 24 VDC 供电）
  • 输出精度: ±0.1% of span（典型值，25°C）
  • 隔离等级: 通道间及通道对背板：500 V AC RMS（1分钟）
  • 通信接口: 通过高速背板总线连接本地控制器（如 IS230CSCAHA），并经GEnet/IP（基于千兆以太网） 与Mark VIeS主控同步
  • 安装方式: 插入标准Mark VIeS I/O Pack机箱（6U结构），支持热插拔与在线更换

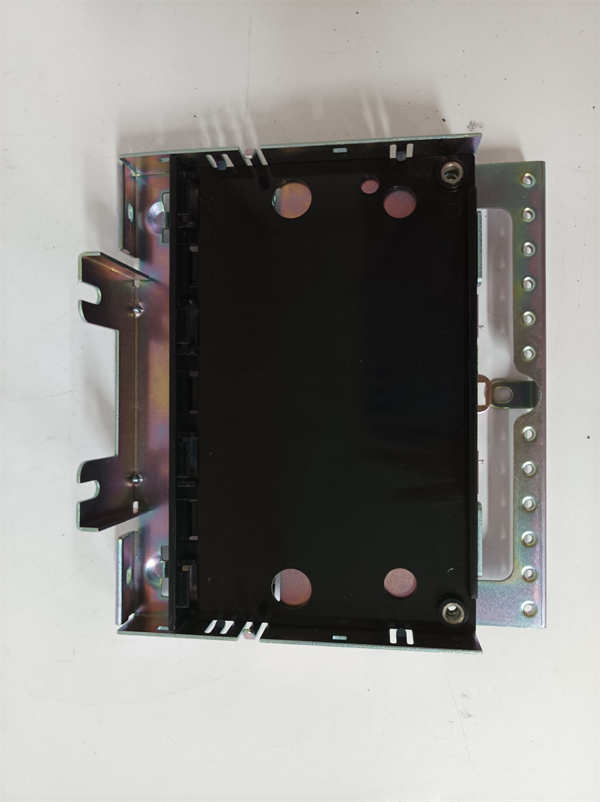

GE IS230STAOH2A

GE IS230STAOH2A

功能定位与应用场景分析

IS230STAOH2A 是 GE Mark VIeS（Mark VIe for Safety）系统中面向 高性能、高可用过程控制 的标准模拟量输出模块。作为Mark VIe的演进版本，Mark VIeS采用商用以太网基础设施（GEnet/IP）替代传统专有光纤环网，在保持确定性实时控制的同时，提升系统开放性与诊断深度。IS230STAOH2A正是这一架构下的高密度AO输出单元。

该模块适用于大量非安全关键但对控制精度和稳定性要求较高的调节回路，如燃烧配比、蒸汽温度、辅机协调等。每个通道支持独立量程设定、远程强制、开路检测及趋势记录，并可通过 ControlST / WorkbenchST 工具实现通道级健康状态监控。其高通道密度显著降低单位I/O成本与机柜占用，特别适合大型联合循环或IGCC项目。

典型应用场景包括：

  • 场景一：向F级或HA级重型燃机的多级燃料阀（PM1–PM4、GCV）定位器输出精确4–20 mA信号，实现低NOx分级燃烧控制。
  • 场景二：驱动余热锅炉（HRSG）过热器/再热器减温水调节阀，维持蒸汽出口温度在设定范围内。
  • 场景三：用于汽轮机轴封压力、凝汽器热井水位等辅助系统的连续调节回路，提升整体热效率。
  • 场景四：在新建或改造项目中，作为Mark VIeS标准AO模块，替代旧平台（如Mark V/VI）的低密度AO卡，实现控制现代化。

质量标准与测试流程

在高参数燃机系统中，AO输出偏差虽不直接触发跳闸，但会导致燃烧不稳定、排放超标或设备寿命缩短。因此，我们对 IS230STAOH2A 实施严格的工业级验证流程：

  • 外观与清洁：所有模块经专业清洁，检查D/A转换芯片、隔离电源模块及连接器无老化、腐蚀或机械损伤，保留原始序列号与硬件修订码（H2A）。
  • 上机实测：模块被安装至真实 Mark VIeS I/O Pack（搭配 IS230CSCAHA 控制器），接入WorkbenchST 工程站，在24 VDC供电下进行不少于24小时连续通信与输出稳定性测试。
  • 功能诊断：使用六位半数字源表与电子负载，对全部16通道执行：
  • 五点精度测试（4/8/12/16/20 mA），验证误差 ≤ ±0.15%；
  • 满负载（750 Ω）压降测试，确认输出电流无衰减；
  • 开路故障注入，验证“Channel Open”诊断告警准确上报至WorkbenchST；
  • GEnet/IP通信压力测试，模拟网络抖动，确认AO输出无跳变或延迟异常。
    • 质保承诺：仅当模块通过全部电气、精度、通信与诊断测试后方可出库，并附带校准与测试日志摘要。我们提供12个月功能性质量保证，覆盖器件漂移、制造缺陷及早期性能退化。
GE IS230STAOH2A

GE IS230STAOH2A

兼容性与升级路径 (技术支持)

IS230STAOH2A 专为Mark VIeS架构设计，与早期Mark VIe（IS2xx系列）存在协议与硬件差异。为确保无缝集成，请务必核对以下关键信息：

  • 系统平台要求：仅适用于Mark VIeS 系统（控制器如 IS230CSCAHA），不兼容 传统Mark VIe（IS200/IS220系列控制器）。混用将导致“Module Not Recognized”错误。
  • 配套端子基座：必须使用IS230TBAOH2A 端子基座。该基座采用新型高密度连接器，与IS200系列端子物理不兼容。
  • 软件工具：需WorkbenchST v4.0 或更高版本 进行组态与诊断。ToolboxST 无法识别IS230系列模块。
  • 替代关系：
  • IS230STAOH2A 是 Mark VIeS 对标 IS200STAOH2AAA 的升级版，通道数相同但通信架构不同；
  • 若您的系统仍为 Mark VIe（非S版），应选用IS200STAOH2AAA；
  • 不可跨平台混用，即使外形相似。
    • 专业建议：请提供您的控制系统平台类型（Mark VIe 或 Mark VIeS）、控制器型号（如 IS230CSCAHA）、当前I/O模块清单及AO负载参数。
