GE IS220UCSAH1A Mark VIeS 安全控制器 – **三模冗余（TMR）**核心，电力行业的“定海神针”！

描述

GE IS220UCSAH1A：这块高性能安全控制器模块，是GE Mark VIe和Mark VIeS系统中的“超级大脑”。它专为燃气轮机、汽轮机控制应用打造，通常用于实现三模冗余（TMR）系统架构。处理器类型：多核高性能，安全等级：可达SIL 3，供电电压：24 VDC。它保障了关键动力设备的高速、高精度、安全控制。

IS220UCSAH1A 产品概述

提到现代工业控制系统，尤其是涉及到大型旋转机械（如汽轮机、燃气轮机）的安全与性能，GE的Mark VIe系列绝对是行业标杆。而GE IS220UCSAH1A安全控制器模块，就是这一高端系统中的核心控制单元，是真正的**“中枢神经”。它的基本定义，是一块高性能、高可靠性、高安全完整性**的处理器卡，负责执行复杂的控制算法、诊断逻辑、顺序控制以及与操作员站和I/O网络的通信。

在自动化系统中的定位，GE IS220UCSAH1A是Mark VIeS安全系统和Mark VIe高性能控制系统中的关键CPU。它的核心价值在于其对安全性和冗余性的原生支持。模块上的“UCSA”通常代表了这种高性能的安全控制架构。它能轻松应对燃机控制中毫秒级的实时控制要求，同时通过内部强大的诊断功能和冗余配置（Redundancy Configuration），将系统故障风险降到最低。对于那些追求最高等级可靠性，需要实现高可用性（High Availability）和故障安全（Fail-Safe）的电力、油气和石化工业客户，这块IS220UCSAH1A的稳定运行，直接关系到整个动力设备的安全与产出效率。

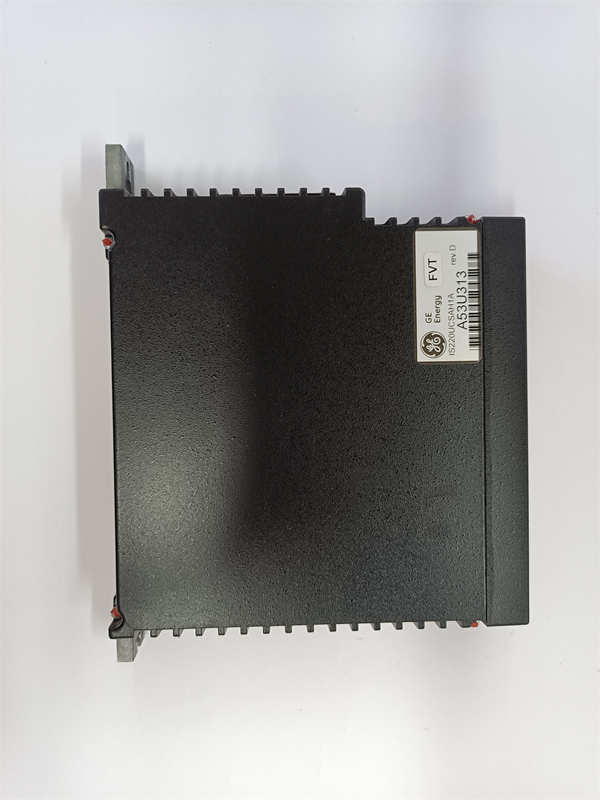

GE IS220UCSAH1A

IS220UCSAH1A 技术规格

主要特点和优势

咱就说，GE IS220UCSAH1A能扛起燃机控制这面大旗，靠的就是它的“三头六臂”——高性能、高安全、高集成度！

为TMR而生的高安全架构：GE IS220UCSAH1A设计之初就考虑了最严苛的冗余要求，特别是在Mark VIeS系统中。它完全支持三模冗余（TMR）架构，这意味着系统中同时运行三块IS220UCSAH1A模块，它们通过高速通信实时进行表决（Voting）。即使其中一个模块发生故障，也不会影响控制系统的输出，极大地提高了系统的容错能力（Fault Tolerance）。这种TMR架构是达到最高安全完整性等级（SIL 3）的关键技术。

超高速处理与确定性控制：这块IS220UCSAH1A采用了先进的多核处理器，拥有强大的计算能力，能够以极快的速度执行复杂的燃机控制算法，例如燃气流量调节、燃烧动态控制和精确的调速控制。这种确定性（Determinism）的毫秒级响应能力，对于防止汽轮机超速、燃机喘振等高风险事故至关重要，确保了设备在各种工况下都能精确稳定运行。

集成度高，维护高效：作为Mark VIe平台的一部分，GE IS220UCSAH1A实现了控制、通信和诊断的高度集成。它通过高速UC总线与I/O模块和外部网络连接，简化了系统布线。同时，它具备强大的**在线诊断（Online Diagnostics）功能，能够自我监测并报告故障，支持热插拔（Hot-Swap）**维护，在不中断生产的情况下更换故障模块，大幅缩短了平均修复时间（Mean Time To Repair, MTTR），为高可用性（High Availability）系统提供了坚实保障。

The GE IS220UCSAH1A controller module is the powerful processing core of the Mark VIe and Mark VIeS systems, specifically engineered for the critical control of high-speed rotating machinery like gas and steam turbines. Its fundamental strength lies in its TMR (Triple Modular Redundancy) capability. When deployed in a Mark VIeS system, multiple IS220UCSAH1A modules operate synchronously, executing complex control logic and constantly voting on outputs. This architecture ensures an extremely high level of fault tolerance and achieves up to SIL 3 certification, making it a benchmark for safety-critical applications.

Equipped with a high-performance, multi-core processor, the IS220UCSAH1A delivers the necessary speed and Deterministic execution required for precise, real-time control, such as anti-surge protection and fuel control. Furthermore, the module facilitates seamless integration via the high-speed UC network, simplifying system architecture and enhancing communication reliability between the controller and the Distributed Control System (DCS) interface. Its integrated self-diagnostics capabilities are robust, enabling proactive maintenance and supporting Hot-Swap functionality, which collectively ensures maximal system uptime and minimal operational risk.

应用领域

GE IS220UCSAH1A是大型动力设备控制的“首选大脑”，其应用领域高度集中于对稳定性和速度要求最高的行业：

电力工业：主要用于燃气轮机（Gas Turbine）、汽轮机（Steam Turbine）和联合循环（Combined Cycle）发电机组的启动、调速、燃料控制、燃烧管理以及保护系统。IS220UCSAH1A确保了机组在各种负荷变化下的安全稳定运行。

石油和天然气工业：用于控制大型压缩机组（Compressor Train）和泵站的驱动燃气轮机或汽轮机。在天然气管道、液化天然气（LNG）工厂和海上平台，GE IS220UCSAH1A保障了关键压缩设备的高效运行和安全停车。

石化和流程工业：在某些大型石化装置中，用于驱动关键工艺压缩机、风机和泵的燃机或汽机控制系统，需要IS220UCSAH1A提供精确的调速和保护，以避免设备损坏和工艺中断。

核电工业：在核电站的常规岛（Turbine Island）汽轮机控制系统和重要辅助设备控制中，也会采用类似的Mark VIe/VIeS高性能控制器，以满足严苛的运行和安全要求。

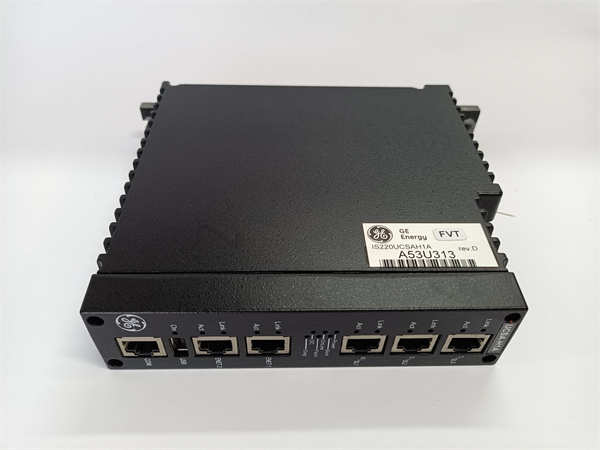

GE IS220UCSAH1A

相关产品

GE IS220UCSAH1A作为核心CPU模块，通常需要与以下I/O和网络接口模块协同工作，以构成完整的Mark VIe/VIeS控制系统：

GE IS220PDIAH1A：数字量输入模块，用于采集开关量信号。

GE IS220PAICH1A：模拟量输入模块，用于采集温度、压力等信号。

GE IS220PPDAH1A：脉冲/位置检测模块，常用于采集转速信号，对IS220UCSAH1A的控制至关重要。

GE IS220STAIH1A：安全TMR模拟量输入模块，用于Mark VIeS安全系统。

GE IS220PTCCH1A：TMR通信终端单元，用于冗余IS220UCSAH1A模块之间的通信。

GE IS220SRV 系列：用于伺服阀和执行机构控制的驱动模块，受IS220UCSAH1A控制。

安装与维护

安装前准备: 安装GE IS220UCSAH1A之前，必须确保系统已通过安全程序断电，并严格执行静电防护措施。检查专用的控制器机架插槽，确保其清洁。由于IS220UCSAH1A是系统核心，必须在更换前使用GE专用的ToolboxST软件，做好现有模块的配置备份，并将程序和配置正确下载到新的IS220UCSAH1A模块中。在TMR系统中，务必按照特定的上电和配置顺序进行操作，以保证三个模块能够正确同步并进入表决（Voting）状态。

维护建议: GE IS220UCSAH1A的日常维护主要在于通过ToolboxST监控其状态、CPU负荷率和诊断信息。在TMR系统中，重点关注冗余状态和表决状态是否正常。
