GE IS220UCSAH1A 嵌入式控制器模块

描述

GE IS220UCSAH1A是通用电气(GE)Mark VIe Speedtronic汽轮机控制系统中的核心嵌入式控制器模块。它作为一个独立的计算单元，负责运行应用程序代码，处理复杂的控制算法，并管理整个I/O网络通信。该模块是GE分布式燃气轮机控制系统的关键组成部分，确保汽轮机和其他工业资产的高速、高可靠性运行。IS220UCSAH1A通过板载的I/O网络（IONet）接口与各种I/O模块进行通信，实现对现场传感器输入、执行器输出的实时监控和控制。

IS220UCSAH1A采用强大的Freescale PowerPC处理器，并运行QNX Neutrino实时操作系统，该操作系统以其高速度、高可靠性和多任务处理能力而闻名，非常适合工业控制应用。该控制器设计坚固耐用，无需风扇即可在宽泛的温度范围内工作，并且兼容危险环境（NFPA Class 1,Div.2）。其前面板提供多个以太网端口、一个USB端口以及LED指示灯，便于进行连接、数据交换和诊断。尽管它不具备IEC61508安全回路认证（因此不适用于具有严格安全要求的应用），但其在平衡工厂控制和某些改造应用中表现出色，为GE的工业控制解决方案提供了灵活而可靠的核心。

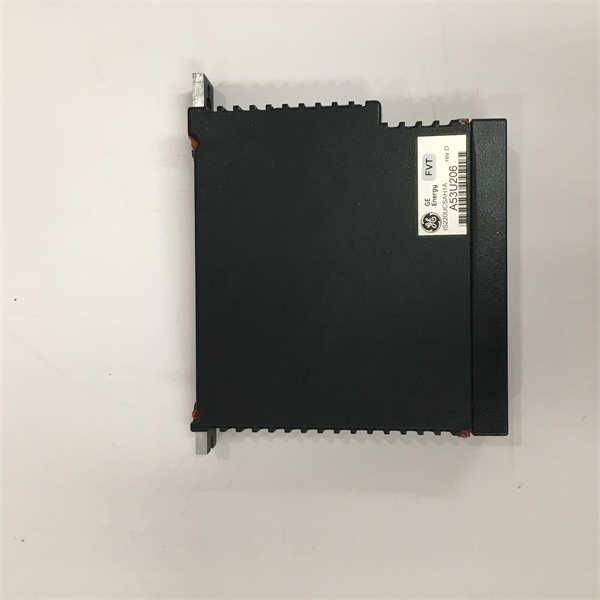

GE IS220UCSAH1A

技术规格

产品型号:IS220UCSAH1A

制造商:GE(通用电气)

产品类型:嵌入式控制器模块/处理器模块(UCSA)

所属系列:GE Mark VIe Speedtronic汽轮机控制系统

微处理器:Freescale PowerPC 8349(PowerQUICC II PRO)，667 MHz

内存:256 MB DDR SDRAM(部分资料显示512MB RAM，需核实具体版本)

操作系统:QNX Neutrino(实时多任务操作系统)

存储:CompactFlash存储卡

电源要求:18 V DC至32 V DC(典型功耗约12.5瓦)

通信接口:-多个10/100BaseTX以太网端口(通常包括用于UDH的2个，用于IONet的3个)

-1个USB端口

-6个RJ45母头插孔连接器(前面板)

-RS-232C端口(用于设置)

诊断指示:LED指示灯(Power,Boot,Online,Flash,DC,Diag,Link/Act)

冷却方式:无风扇被动散热

工作温度范围:0°C至+65°C

相对湿度:5%至95%(无冷凝)

环境兼容性:兼容NFPA Class 1,Div.2危险区域

安全认证:不适用于IEC61508安全回路应用(需注意其安全完整性等级)

主要特点和优势

GE IS220UCSAH1A作为GE Mark VIe Speedtronic汽轮机控制系统中的核心控制器，具备以下显著特点和优势：

高性能实时控制：采用667 MHz的Freescale PowerPC处理器和QNX Neutrino实时操作系统，IS220UCSAH1A能够高速、确定性地执行复杂的控制算法和应用程序逻辑。这对于汽轮机等需要毫秒级响应和精确控制的工业应用至关重要。

强大的I/O网络通信：模块通过板载的I/O网络（IONet）接口与各种I/O模块（如PAIC,PDIA,PDOA,TRLY等）无缝通信。多个以太网端口提供了与上位机系统（如UDH）、操作员站和工程站的连接，确保了整个控制系统的数据流和信息交换。

高度可靠和坚固耐用：IS220UCSAH1A设计为工业级应用，具备无风扇的被动散热设计，可在0°C至65°C的宽泛温度范围内稳定运行。其坚固的结构和对NFPA Class 1,Div.2危险区域的兼容性，使其能够在恶劣的工业环境中可靠工作。

易于集成和维护：模块采用紧凑的面板安装设计，前面板上的USB端口和LED指示灯简化了现场配置、数据交换和诊断。无需复杂的跳线设置和内置电源设计，也降低了安装和维护的复杂性。

支持分布式控制架构：作为Mark VIe分布式控制系统的一部分，IS220UCSAH1A能够与分散部署的I/O模块协同工作，减少了现场布线，提高了系统的灵活性和可扩展性。

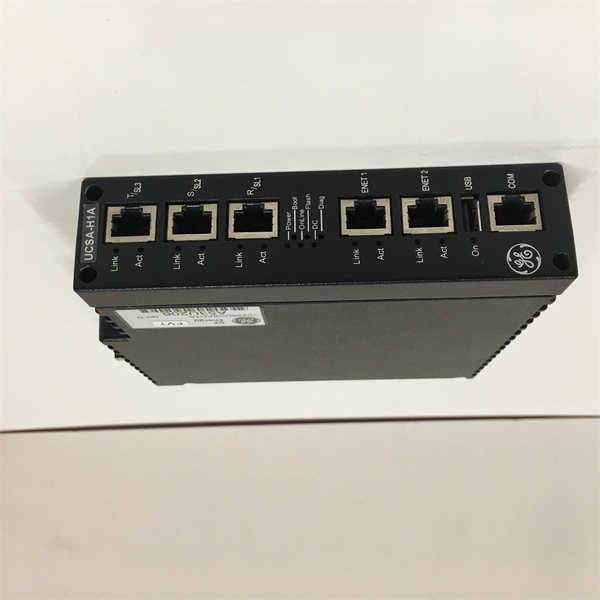

GE IS220UCSAH1A

应用领域

GE IS220UCSAH1A嵌入式控制器模块因其在实时处理、高可靠性和分布式控制方面的强大能力，广泛应用于对大型旋转机械和复杂工业过程有极高控制要求的领域。

电力发电：在燃气轮机、蒸汽轮机、水力涡轮机和联合循环电厂中，GE IS220UCSAH1A是GE Mark VIe汽轮机控制系统的核心大脑。它负责运行主控制逻辑，处理来自各种传感器的输入（如速度、温度、压力、振动），生成控制输出以驱动执行器（如燃料阀、导叶），并管理保护逻辑，确保机组的安全、高效、稳定运行。

石油和天然气：在陆上和海上油气平台、炼油厂、天然气处理厂和管道压缩机站中，GE IS220UCSAH1A用于控制和监测燃气轮机驱动的压缩机、泵和其他关键设备。其在危险区域的兼容性使其成为这些高风险环境中的理想选择。

工业自动化与过程控制：在其他需要高性能、高可靠性分布式控制的重工业应用中，如冶金、化工、造纸、采矿等，GE IS220UCSAH1A可作为核心控制器，实现对生产线、过程单元和关键设备的自动化控制和监控。

设备改造和升级：GE IS220UCSAH1A平台也可用于对现有控制系统进行改造和升级，为其提供现代化的处理能力和网络通信功能，延长设备寿命并提升性能。

相关产品

以下是与GE IS220UCSAH1A相关联的其他GE Mark VIe Speedtronic汽轮机控制系统产品型号，它们通常是同一系统系列的组件，与UCSAH1A模块协同工作：

GE IS220PDIAH1A：离散量输入模块(PDIA Pack)，用于采集现场开关量信号。

GE IS220PDOAH1A：离散量输出模块(PDOA Pack)，用于输出开关量控制信号。

GE IS220PAICH1B：模拟量输入/输出模块(PAIC Pack)，用于处理模拟量传感器和执行器信号。

GE IS220PRTDH1A：RTD输入模块(PRTD Pack)，用于电阻温度检测器的信号处理。

GE IS220PTCCH1B：热电偶输入模块(PTCC Pack)，用于热电偶的信号处理。

GE IS200JPDMG1ACC：主电源分配板(JPDM)，通常为包括UCSAH1A在内的所有I/O模块提供28VDC电源。

GE ControlST™软件：GE的工程师工作站软件，用于对Mark VIe系统（包括UCSAH1A）进行配置、编程、在线诊断和维护。

各种终端板(TBAIH,TRLYH,TSVCH等)：用于连接现场设备和I/O Pack的模块，它们通过D-shell连接器与I/O Pack相连。

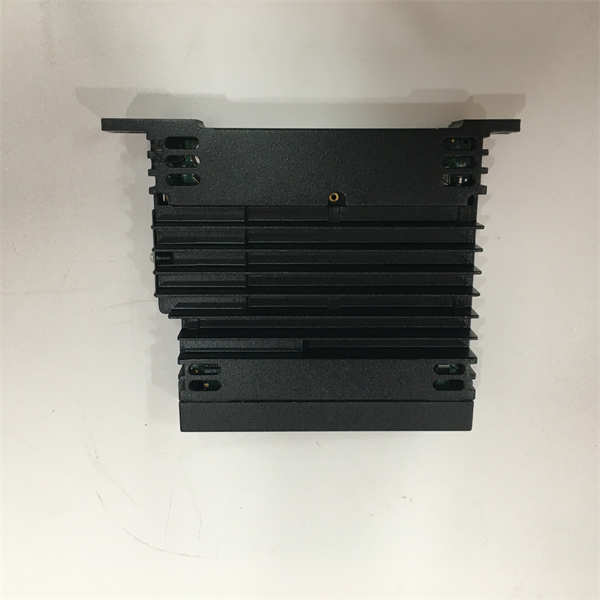

GE IS220UCSAH1A

安装与维护

安装前准备：在安装GE IS220UCSAH1A嵌入式控制器模块之前，请务必仔细查阅GE Mark VIe Speedtronic系统手册中的所有安装说明和安全警告。确保在完全断电且采取适当安全措施（如挂牌上锁）的情况下进行操作，并严格遵守所有电气安全规范。佩戴防静电腕带和使用防静电垫，以防止静电放电对模块内部精密电子元件造成损坏。确认控制柜内有足够的安装空间和适当的通风条件，以确保模块能够有效散热。所有以太网电缆、USB连接和电源线必须严格按照系统图纸正确连接，确保接线牢固，避免松动或错误接线，并且所有接地连接必须可靠。

维护建议：为了确保GE IS220UCSAH1A模块的长期稳定和高可靠性运行，建议执行定期的预防性维护。这包括定期对控制柜内部进行清洁，清除灰尘和污染物，防止因过热导致的性能下降。定期检查GE IS220UCSAH1A模块前面板上的LED指示灯状态，它们提供关于电源、引导、在线状态、闪存活动、DC电源状态和诊断信息的实时反馈，是快速识别和排除故障的重要依据。检查所有网络电缆和电源连接是否牢固，无松动或损坏迹象。由于GE IS220UCSAH1A是系统的核心控制器，其性能直接影响整个汽轮机和过程的控制和安全，因此建议定期通过GE的ControlST™软件检查模块的诊断日志、运行状态和配置，并进行必要的固件更新和系统备份。对于任何复杂的故障诊断或维修，强烈建议联系GE认证的技术服务工程师或专业服务提供商，以确保操作的正确性和系统的安全完整性。

产品保障

我们对每一件GE IS220UCSAH1A嵌入式控制器模块都提供全面的产品保障。
