GE IS220PTURH1A – Mark VIe 涡轮初级跳闸保护模块，保障机组安全！

描述

GE IS220PTURH1A：这块模块是GE Mark VIe涡轮和过程控制系统中的一个初级涡轮特定跳闸包 (Primary Turbine Specific Primary Trip Pack)。它的核心功能是接收和处理来自涡轮机组的关键传感器信号（尤其是速度传感器），并根据预设的安全逻辑，在检测到异常时触发涡轮的初级跳闸（停机），从而保护设备和人员安全。它通过双10/100 Mbps以太网端口与Mark VIe控制器通信，并通常安装在TTURH1C等终端板上。核心功能：速度监测、过速保护、安全跳闸逻辑执行、高速通信。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业控制系统稳定的靠山，没毛病！

产品详细说明

IS220PTURH1A 产品概述

各位兄弟们，今天咱就来扒一扒GE的“涡轮守护神”—— IS220PTURH1A 模块。这玩意儿，说白了，是通用电气（GE）专门为它的Mark VIe 涡轮控制系统设计的一个关键I/O包，具体名称是Primary Turbine Specific Primary Trip Pack。在咱们的工业现场，特别是像燃气轮机、蒸汽轮机这种大型旋转机械，它的运行速度和各种状态参数至关重要，一旦超出安全范围，后果不堪设想。IS220PTURH1A 正是为了在这种紧急情况下，能够快速、准确地判断并执行安全停机操作而存在的。

从功能上讲，IS220PTURH1A 的核心任务是初级涡轮跳闸保护。它主要负责：

• 高速速度信号采集与处理：它具备四个无源磁性速度输入接口，能够精确监测涡轮的转速。其电路灵敏度高，甚至可以检测到2 RPM的盘车速度，用于判断涡轮是否已完全停止。这些速度信号对涡轮的速度控制和初级超速跳闸信号至关重要。
• 安全跳闸逻辑执行：当涡轮速度或其他关键参数超出安全阈值时，IS220PTURH1A会根据内建的安全逻辑（由控制器配置）迅速生成跳闸信号，通过其输出端口（通常是DC-62 pin连接器）发送给相应的终端板或执行机构，触发涡轮的紧急停机，防止设备损坏或事故发生。
• 以太网通信接口：模块配备两个10/100 Mbps全双工以太网端口，用于与Mark VIe控制器（如UCCC）进行高速、实时的I/O网络 (IONet) 通信。这确保了传感器数据能够及时上传到控制器进行处理，并且控制器发出的指令能够迅速下达到PTURH1A进行执行。
• 板载处理与诊断：IS220PTURH1A内部包含处理器板、涡轮控制专用板和模拟量采集辅助板，具备闪存 (Flash Memory) 和RAM。它能进行自身诊断，并通过前面板的LED指示灯提供运行状态的视觉反馈，帮助操作员和维护人员快速识别问题。

IS220PTURH1A 模块通常安装在特定的终端板上，如TTURH1C终端板。它能够支持Mark VIe系统的**Simplex（单通道）和TMR（三重模块冗余）**操作模式，这意味着它可以根据不同的安全等级需求进行配置，提供灵活的保护方案。其坚固的工业级设计和三层PCB板（可能采用保形涂层），确保了在严苛工业环境下的高可靠性。

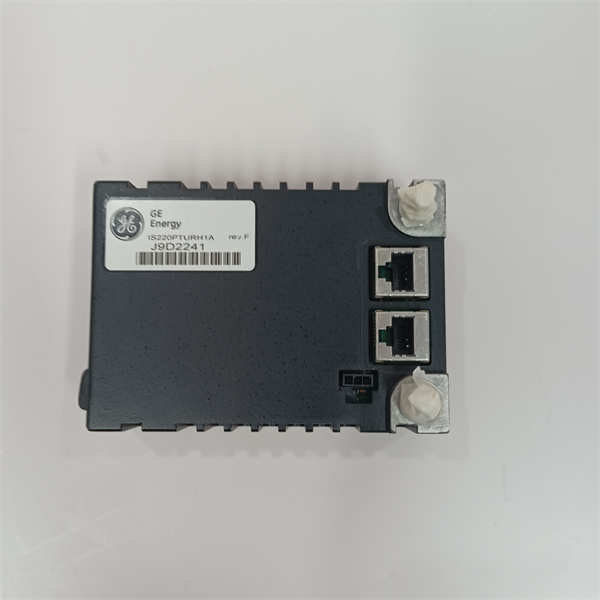

GE IS220PTURH1A

IS220PTURH1A 技术规格 (基于现有信息整合)

主要特点和优势

咱这块 GE IS220PTURH1A 模块，为啥能在工业圈里吃得开？那可不是吹的，都是实打实的本事！

首先，精准速度监测与快速跳闸响应：这是它的“看家本领”。它具备高灵敏度的四个无源磁性速度输入，能够精确捕获涡轮从低速到高速的每一个转速变化，甚至能检测到2 RPM的超低速。一旦涡轮出现超速或其他危险情况，它能迅速判断并发出初级跳闸信号，确保涡轮机在毫秒级内安全停机，从而最大限度地保护设备免受损坏，保障人员生命安全。

其次，高速以太网通信，数据实时同步：模块配备了双10/100 Mbps全双工以太网端口，通过GE的IONet协议与Mark VIe控制器进行高速、实时的通信。这意味着涡轮的关键状态数据能够迅速传输到控制器进行分析和决策，同时控制指令也能快速下达。这种高效的数据流是实现精准控制和快速保护响应的基础，大大提升了系统的整体性能和可靠性。

再来，强大的板载处理和诊断能力：IS220PTURH1A 不仅仅是一个简单的I/O接口，它内部包含处理器、存储器和专用电路板，可以独立执行部分功能和进行自诊断。前面板的LED指示灯和内部温度传感器提供了实时的运行状态反馈，帮助现场人员快速定位问题。更重要的是，它支持自动重配置 (Auto-reconfiguration) 功能，可以通过ToolboxST软件自动下载基载、启动载荷、固件和参数，大大简化了维护和系统升级过程，减少了停机时间。

最后，工业级坚固耐用，适应严苛环境：作为GE为关键工业应用设计的产品，IS220PTURH1A 采用了坚固的工业级设计，能够承受高温、低温、震动、以及电气噪声等恶劣环境的考验。它的内部电路板可能还采用了保形涂层 (Conformal Coating)，进一步增强了防潮、防尘、防腐蚀的能力，确保在电力、石油天然气等严苛环境中长期稳定可靠地运行，为关键基础设施提供了坚实的保障。

应用领域

这块 IS220PTURH1A 模块，在咱们工业界那可是个“生命线”，应用场景主要集中在：

首先，电力行业的核心——燃气轮机和蒸汽轮机控制。这是它的主要设计目的和应用领域。在GE的Mark VIe Speedtronic涡轮控制系统中，IS220PTURH1A作为初级跳闸保护的关键组件，负责监测涡轮的超速、低速、振动、轴承温度等关键参数，并在紧急情况下迅速触发停机，确保机组的安全运行，防止灾难性故障。

再就是 石油天然气行业。大型压缩机、燃气轮机驱动的泵组等设备在油气开采、输送和加工过程中至关重要。IS220PTURH1A 在这些设备中也扮演着类似的保护角色，监测其高速旋转部件的安全状况，防止因机械故障导致停产甚至安全事故。

此外，在一些对设备安全性和可靠性有极高要求的其他重工业领域，例如大型制造设备的动力单元、炼化过程中的关键旋转设备等，只要采用了GE Mark VIe或相关控制系统，并需要对高速旋转机械进行严格的安全保护，IS220PTURH1A都能提供强大的安全联锁和保护功能。它就是那个“安全屏障”，为工业生产提供持续的“安心”保障！

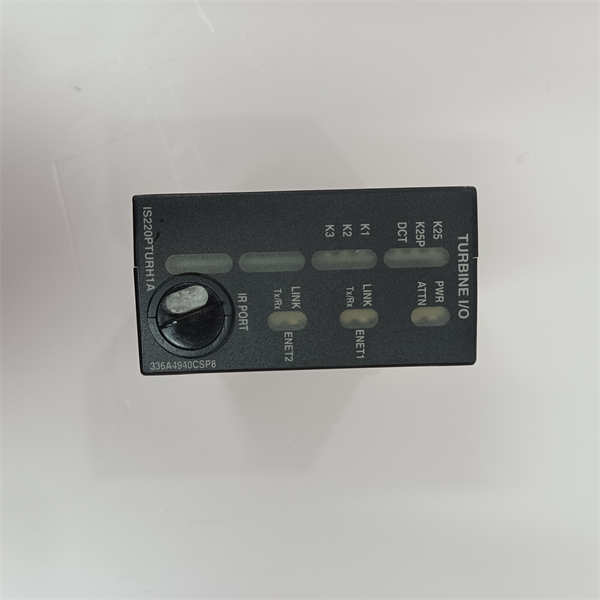

GE IS220PTURH1A

相关产品

跟咱们 GE IS220PTURH1A 模块“沾亲带故”的兄弟姐妹们也不少，都是GE Mark VIe或相关控制系统里的好搭档：

• GE Mark VIe 系列控制器：如UCSC、UCSE等主控制器模块，它们是整个系统的“大脑”，PTURH1A作为其I/O Pack，与控制器通过IONet通信，接收指令并发送数据。
• GE Mark VIe 终端板 (Terminal Boards)：特别是TTURH1C终端板，IS220PTURH1A通常直接安装在其上，用于连接现场的速度传感器和提供输出接口。此外，TRPAH1A和TRPAH2A等板卡在TMR配置中也可能与PTURH1A配合使用。
• GE Mark VIe I/O模块：如IS220系列的其他I/O Pack，它们共同构成Mark VIe的分布式I/O系统。
• GE ToolboxST 软件：这是用于Mark VIe系统的配置、编程、诊断和维护的集成软件平台。工程师通过它对IS220PTURH1A进行配置，启用自动重配置等功能，并监控其运行状态。
• GE电源供应器 (Power Supplies)：为Mark VIe系统和I/O模块提供稳定可靠的电力供应。
• GE IS220PTURH1B：可能是IS220PTURH1A的后续版本，通常意味着一些小的功能改进或硬件优化。
• GE VTUR (Vibration Monitoring) 模块：在完整的涡轮保护系统中，PTURH1A常与振动监测模块（如VTUR）配合使用，提供更全面的保护。

安装与维护

安装前准备

在安装 GE IS220PTURH1A 模块之前，各位老铁，你可得把功课做足了！

1. 安全第一：首先，确保你手头儿的 IS220PTURH1A是原厂正品，包装完好无损。然后，断电！断电！断电！ 这是咱们工业现场永远的第一原则，特别是涉及到电气接线和系统模块的插拔，安全永远是第一位的，千万别拿自己的安全开玩笑。
2. 静电防护：在操作任何电路板之前，务必佩戴防静电腕带并接地，或者采取其他静电防护措施。静电是电子元件的“隐形杀手”，一个不小心可能就把好好的模块给“烧”了。
3. 环境检查：检查一下安装位置（通常是TTURH1C终端板上的插槽），确保有足够的空间。确保机柜内部环境清洁、无灰尘、无腐蚀性气体，这对于精密电子模块的长期稳定运行至关重要。
4. 文档查阅：严格按照GE提供的官方安装手册 (如GEH-6721L 或 GEH-6725)和系统接线图进行操作。确认模块的正确安装方向、与终端板的连接方式、以太网线的连接以及任何必要的配置跳线（如果存在）。任何错误的接线或插拔都可能导致设备损坏或系统故障。

维护建议

说起 IS220PTURH1A 的维护，由于它是一个关键的安全保护模块，虽然本身故障率较低，但日常的“体检”和“保养”是必不可少的。

1. 定期外观检查：“看”就是定期检查模块的外观，有没有物理损伤、连接器松动、灰尘堆积或腐蚀迹象。确保所有的连接都牢固可靠，特别是与终端板的DC-62 pin连接器和以太网线。
2. LED指示灯监控：注意模块前面板上的任何LED指示灯状态。这些指示灯是快速判断模块工作状态和诊断潜在问题的重要依据。如果发现异常灯亮起，应立即查阅手册进行故障排查。
3. 系统诊断与日志分析：利用GE的ToolboxST软件，定期对Mark VIe系统进行全面的诊断。查看PTURH1A的运行状态、传感器输入数值、以及任何报警或故障日志。对历史数据和日志的分析有助于预测潜在问题并进行预防性维护。
4. 环境清洁：如果模块安装在多尘的环境中，可以定期进行清洁。使用干净的干燥压缩空气轻轻吹走灰尘，但注意不要直接对着连接器或敏感元件猛吹。确保机柜内的冷却气流不受阻碍。
5. 软件/固件更新：当GE发布新的固件更新时，评估是否需要升级，以获取新功能或修复已知问题。但请注意，升级前务必做好系统和应用数据备份，并严格按照官方升级指南操作，确保操作正确，避免“变砖”。
6. 校准检查：对于速度传感器输入，可能需要定期进行校准检查，以确保其读数的准确性。具体操作请参考GE的维护手册。
7. 专业服务：任何涉及到 IS220PTURH1A内部硬件故障排除、更换或复杂的系统配置更改，特别是涉及到安全逻辑的调整，都强烈建议由具备GE资质的专业工程师进行操作，确保系统的正常运行和设备的安全性。
