GE IS220PTURH1A 脉冲/转速输入模块 – 汽轮机测速核心，Mark VIe系统必备！

描述

GE IS220PTURH1A：这块脉冲/转速输入模块，那是GE Mark VIe涡轮机控制系统里的“测速王牌”！它专门用于精确采集磁阻或近距离传感器输出的高速脉冲信号，实现对涡轮机、压缩机转速的实时监测。信号类型：高速脉冲输入，输入通道：通常为4-8通道，应用场景：超速保护、转速调节……专治各种旋转机械的“疑难杂症”。

GE IS220PTURH1A，通常被行业内简称为PTUR模块，是通用电气（GE）Mark VIe控制系统中的一个高性能、高可靠性的输入/输出（I/O）模块。顾名思义，它的核心功能就是处理高速脉冲信号，这些信号主要来源于涡轮机、压缩机等大型旋转机械上的转速传感器（比如磁阻式传感器或涡流传感器）。在这些关键设备上，转速的实时、精确测量是确保设备安全运行和高效控制的基石。

IS220PTURH1A的设计是针对严苛的工业环境和高安全标准量身定制的。它具备专门的电路来处理高频、易受干扰的脉冲信号，将其转换为控制系统能够理解的转速或频率数据。在Mark VIe系统中，IS220PTURH1A与核心控制器（如VPRO或UCCC）通过工业以太网（Ethernet）通信，将采集到的高精度转速数据快速上传，为超速保护（Overspeed Protection）、精确调速以及同步并网等关键控制功能提供可靠的数据源。

这款GE IS220PTURH1A模块通常支持多路输入通道，允许同时连接来自不同位置或不同传感器的转速信号，这对于实现冗余测速和三取二/三取三投票（2-out-of-3 Voting）至关重要。它的价值不仅仅在于测得准，更在于在高速运转的工业心脏旁，它能持续、稳定、无误地提供“心跳”数据。

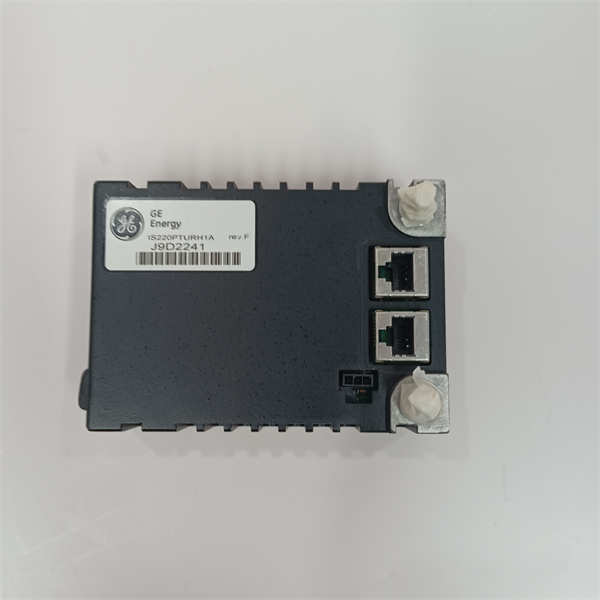

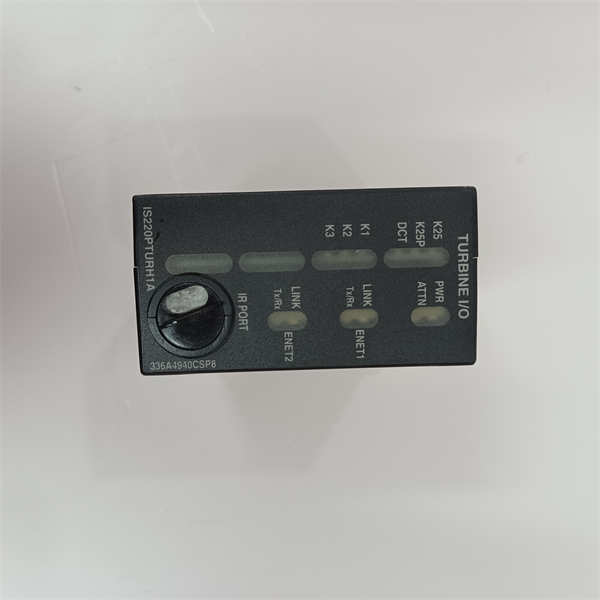

GE IS220PTURH1A

IS220PTURH1A 技术规格

主要特点和优势

咱们深入聊聊这块GE IS220PTURH1A模块的“绝活”。在所有控制系统中，转速采集是最容易出错也是最关键的环节之一。IS220PTURH1A的第一个核心优势就是高精度、高频率的信号处理能力。它内置了优化的信号调理电路和高速计数器，能够从嘈杂的工业环境中准确分辨出传感器输出的微弱脉冲信号，即使在涡轮机高速运行（High Speed Operation）时，也能确保计数的准确性和实时性。这种精确度对于实现精确调速和并网控制是至关重要的。

其次，IS220PTURH1A具备强大的自诊断功能。在Mark VIe系统里，模块不只是被动地采集数据，它还是一个“智能哨兵”。IS220PTURH1A能够实时监测传感器的健康状态、线路连接、信号幅值和噪声水平，一旦发现传感器线路开路（Open Circuit）、短路或信号质量下降，它会立即向主控制器发出警报。这种预警能力（Predictive Capability）能让维护人员在故障发生前介入，大大提升了设备的可维护性（Maintainability）。

再者，它的冗余设计兼容性极强。在关键应用中，通常会使用三套独立的传感器和三块GE IS220PTURH1A模块（比如在TMR系统里）来采集转速。IS220PTURH1A的设计完美支持这种多重冗余采集，确保即使有一个传感器或一个模块失效，系统仍能通过多数投票逻辑（Majority Voting Logic）获得正确的转速值，从而实现无扰动保护。这种高等级的容错能力（Fault Tolerance），是保障燃机不超速、不损坏的终极防线。它不仅是一个I/O模块，更是涡轮机安全运行的“保险柜”。

English Content: Core Features and Advantages

The GE IS220PTURH1A module is a specialized, high-performance input device essential for critical rotating machinery control within the Mark VIe system. Its primary strength lies in its high-fidelity, high-frequency pulse acquisition capability. Engineered with advanced signal conditioning circuitry, the IS220PTURH1A can accurately process weak and noisy signals from speed sensors (like magnetic pickups) even at extreme turbine speeds, translating them into precise RPM or frequency data crucial for accurate speed regulation and grid synchronization.

A significant benefit of this module is its comprehensive self-diagnostic suite. The IS220PTURH1A actively monitors the health of its input channels and connected field wiring, detecting faults such as signal degradation, opens, or shorts. This crucial predictive diagnostic functionality alerts operators to potential sensor or wiring issues before they escalate into critical failures, thereby enhancing the system’s overall reliability and reducing unplanned downtime. Furthermore, the module is designed for seamless integration into redundant architectures. In systems utilizing Triple Modular Redundancy (TMR), multiple IS220PTURH1A modules work in concert, supplying independent speed readings to the core controller, where a voting mechanism ensures the control system always acts upon the correct, fault-checked speed value. This level of fault tolerance makes the IS220PTURH1A indispensable for vital overspeed protection and continuous operation.

应用领域

GE IS220PTURH1A模块的应用领域非常专一，几乎完全围绕着高速、大功率的旋转机械展开，尤其是在需要Mark VIe系统进行精密控制和保护的场景。

首先，它在电力工业中是绝对的主力。无论是大型燃气轮机、蒸汽轮机还是水轮机，IS220PTURH1A都用于精确测量主轴转速。这数据是执行超速保护（防止转子飞车）、精确速度调节、同步并网以及负荷分配等所有关键控制功能的基础。没有它，机组的安全和效率就无从谈起。

其次，在石油和天然气行业，特别是在天然气管道压缩机站和液化天然气（LNG）工厂，大型燃气压缩机或驱动涡轮机是核心设备。IS220PTURH1A被用来监测这些压缩机或涡轮机的转速，确保它们在设计范围内安全稳定地运行，防止因转速波动引发的振动或效率下降。

此外，任何需要对高精度、高速脉冲信号进行实时计数和处理的工业应用，比如高速电机测试台、轧钢机的速度测量等，都可以见到GE IS220PTURH1A的身影。但其核心价值，永远围绕着涡轮机械的安全、高效运行。

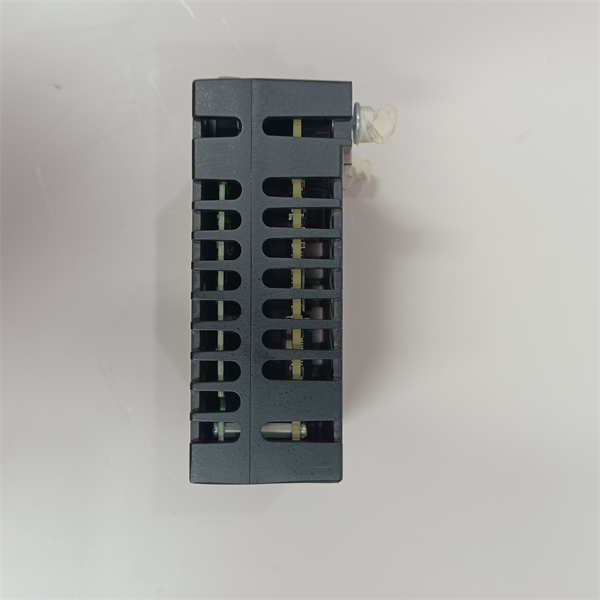

GE IS220PTURH1A

相关产品

GE IS220PTURH1A是Mark VIe I/O系统中的一个关键组件，与其配套或关联的产品包括：

IS220PTCCH1A：这是Mark VIe系统中的热电偶输入模块（Thermocouple Input），常与IS220PTURH1A一同用于燃机的温度和转速监测。

IS220STCIH1A：另一个常见的TCI（Turbine Control I/O）卡，用于采集其他常规传感器信号，与IS220PTURH1A共同连接至EPM/UCCC处理器。

IS220PDIOH1A：数字量I/O模块，通常用于控制燃机的起动阀、放气阀等开关量设备，是IS220PTURH1A所在的控制系统中的另一类重要I/O。

IS220EPMCH1A / IS215UCCCM04A：这些是Mark VIe/Mark VIeS系统的核心处理器模块，它们是接收IS220PTURH1A采集到的转速数据并执行控制逻辑的“大脑”。

IS200* 系列背板：如IS200JPDG1A等，用于承载IS220PTURH1A，并提供电源和通信接口。

安装与维护

安装前准备: 在安装GE IS220PTURH1A之前，必须确认目标机架或I/O模块所在区域已进行断电操作。由于IS220PTURH1A处理的是高速、低电平的脉冲信号，安装时的抗干扰和接地工作至关重要。需要严格检查连接到模块的屏蔽电缆是否完好，屏蔽层是否可靠接地，防止工业现场的电磁干扰影响转速信号精度。将模块平稳地插入I/O机架的指定插槽，确保其与背板连接牢固。最后，必须通过Mark VIe的组态软件（如ToolboxST）核对PTUR模块的传感器类型、齿数和报警阈值等参数设置，确保与现场机械的实际配置完全吻合。

维护建议: 对IS220PTURH1A的维护，重点是传感器和接线质量的监控。应定期使用诊断软件查看PTUR模块的信号幅值（Signal Amplitude）和噪声比，这些指标能够反映传感器的健康状况和连接电缆的质量。
