GE IS220PDIOH1A | Mark VIe 高密度数字量I/O模块 | 可靠性验证与系统集成方案

描述

关键技术规格

• 产品型号: IS220PDIOH1A
• 完整订货号: 336A4940CSP23
• 制造商: GE Vernova
• 所属系统: GE Mark VIe / Mark VIeS 涡轮控制系统（Smart Distributed I/O 架构）
• I/O类型: 可配置数字量（每通道独立设为 DI 或 DO）
• 通道数量: 32点，分4组（每组8通道），支持组级电气隔离
• 输入电压范围: 24 VDC ±10%（DI模式，符合IEC 61131-2 Type 1）
• 输出驱动能力: 24 VDC, 最大 0.5 A/通道（DO模式，Sourcing型）
• 隔离等级: 通道组间及对背板：500 V AC RMS（1分钟）
• 通信接口: 通过背板VME总线连接本地DSPX控制器，并经GEnet光纤环网与Mark VIe主控同步
• 安装方式: 插入标准Mark VIe I/O Pack机箱（6U结构），支持热插拔（需系统授权）

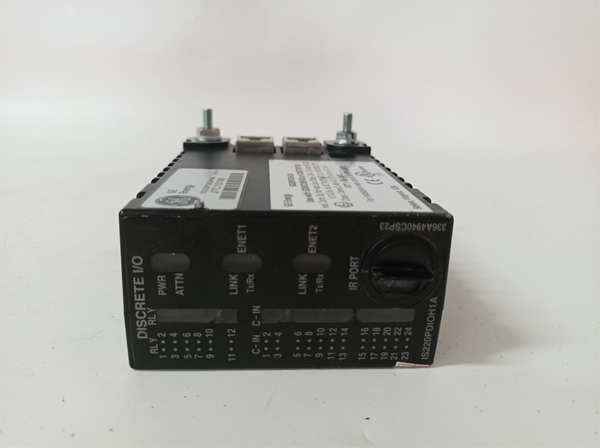

336A4940CSP23 IS220PDIOH1A

功能定位与应用场景分析

IS220PDIOH1A 是 GE Mark VIe 分布式I/O架构中实现 高密度、高可靠性数字信号处理 的核心模块。它解决了传统离散I/O卡占用槽位多、配置僵化、诊断能力弱等问题，通过软件可配置通道、组隔离设计和深度系统集成，显著提升燃机控制系统对现场开关量信号（如阀门限位、电机状态、跳闸触点）的采集与驱动能力。

该模块并非简单通断单元，而是具备嵌入式诊断逻辑的智能I/O节点。每个通道可独立上报“开路”、“短路”、“状态抖动”等异常，并通过ToolboxST实现通道级强制、旁路或趋势记录。在三重冗余（TMR）配置下，其数据参与表决逻辑，确保关键保护信号（如超速、火灾、润滑油压低）的完整性与可信度。

典型应用场景包括：

• 场景一：用于F级重型燃机的燃料截止阀位置反馈、燃烧器火焰检测开关输入及辅助设备启停控制。
• 场景二：在蒸汽轮机系统中，采集抽汽逆止阀状态、凝泵运行信号，并驱动密封油泵启停继电器。
• 场景三：作为老旧Mark V或Mark VI系统升级至Mark VIe时的I/O层标准配置，替代多个传统DI/DO卡，节省机柜空间。
• 场景四：用于石油天然气压缩站透平驱动系统的紧急停车（ESD）回路，满足IEC 61508 SIL2/SIL3对输入可靠性的要求。

质量标准与测试流程

在涡轮控制系统中，一个误报的DI信号或失效的DO输出可能导致非计划停机甚至安全事故。因此，我们对 IS220PDIOH1A 实施严格的端到端功能验证流程：

• 外观与清洁：所有模块经专业清洁，检查PCB无腐蚀、光耦器件无老化、金手指无氧化，并保留原始序列号与硬件修订码（如 Rev.01）。
• 上机实测：模块被安装至真实 Mark VIe I/O Pack（搭配 IS200DSPXH1DBC 控制器），接入运行中的ToolboxST 工程站，在24 VDC供电下进行不少于24小时的连续通信与通道稳定性测试。
• 功能诊断：使用自动化测试夹具，对全部32通道分别执行：

• DI模式：施加24 VDC/0 VDC，验证输入状态识别与滤波响应；
• DO模式：接入0.5 A负载，验证输出电压精度与短路保护；
• 隔离测试：在相邻组间施加500 V DC，确认无击穿或串扰；
• 冗余切换：在TMR配置下模拟单模块故障，验证系统无缝表决与告警上报。

兼容性与升级路径 (技术支持)

IS220PDIOH1A 的正确部署依赖于Mark VIe系统的整体版本与硬件生态匹配。为避免因配置错误导致上线失败，请务必核对以下关键信息：

• 硬件/固件：该模块要求 DSPX 控制器（如 IS200DSPXH1DBC）固件版本不低于0，且 ToolboxST 软件版本 ≥ 7.0。早期版本可能无法支持通道级可配置功能。
• 配套组件：必须与IS200PSDAH1A 电源模块 和 IS200EPSMG2AEC 电源监测卡 配合使用，确保I/O Pack供电稳定。端子接线需采用 IS200TBDIH1A 或兼容端子基座。
• 替代关系：IS220PDIOH1A 是 IS200PDIOH1A 的增强版（更高通道密度与诊断能力），两者引脚不兼容，不可直接替换。若系统仅需16通道，可评估使用IS200DSIH1A（16通道DI）或 IS200DSDOH1A（16通道DO）以优化成本。
• 专业建议：请提供您的 Mark VIe 系统版本、I/O Pack 类型、当前I/O模块清单及通道配置需求。
