Name: GE IS220PDIAH1B 离散量输入模块 - Mark VIe核心，24通道精准采集！ - 山西鑫业达国际贸易官网
Brand: GE

描述

GE IS220PDIAH1B：这块离散量输入 (PDIA) I/O 包，那是工业控制系统里的“信号侦察兵”！专为GE Mark VIe控制系统设计，提供24路离散量输入通道，支持多种湿接电压，双100MB全双工以太网端口……专治各种工业现场开关量信号采集的“疑难杂症”。工作温度范围：-30°C至+65°C，UL认证，适用于危险场所。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

GE IS220PDIAH1B 产品概述

在那些对实时性、可靠性和安全性要求极高的工业自动化场景中，例如大型燃气轮机、蒸汽轮机的控制，精确获取现场各种开关量信号（如设备启停状态、安全联锁信号、阀门开到位/关到位指示等）是整个控制系统能够正常运转的基础。这时候，GE IS220PDIAH1B 这块离散量输入 (PDIA) I/O 包就闪亮登场了。它作为GE Mark VIe系列控制系统的核心I/O模块，专门负责将这些关键的数字信号从现场采集，并通过高速网络，传递给Mark VIe控制器进行逻辑处理和控制决策。

IS220PDIAH1B 不仅仅是简单地接收信号，它具备24路离散量输入通道，能够处理多种电压级别的湿接输入信号（例如24VDC、48VDC或125VDC），并且内置了信号调理和滤波功能，确保即使在有电气噪声的工业环境中，也能获得干净、可靠的输入数据。它通过双100MB全双工以太网端口连接到I/O网络 (IONet)，这保证了高带宽、低延迟的数据传输，并且支持Simplex (单模)、Dual (双模) 和 Triple Modular Redundancy (TMR) 系统配置。这意味着在关键应用中，可以通过多块IS220PDIAH1B模块实现冗余，即使一块模块出现故障，也不会影响系统的正常运行，极大地提升了系统的可用性和安全性。

这块GE IS220PDIAH1B 还具备强大的自诊断功能，通过前面板的LED指示灯和内部诊断程序，能够实时监控模块的运行状态、输入信号状态以及是否存在故障。它通常与相应的离散量输入端子板 (如TBCI、TICI、STCI系列) 配合使用，通过DC-37针连接器直接连接，简化了布线，提高了集成度。此外，它还获得了UL认证，可以在多种危险场所（如Class I, Division 2, Groups A/B/C/D）使用，充分考虑了工业现场的复杂性和安全性要求。总而言之，IS220PDIAH1B 不仅仅是一块简单的输入板，它是Mark VIe系统实现精准感知、高效运行和极致安全的“情报中枢”。

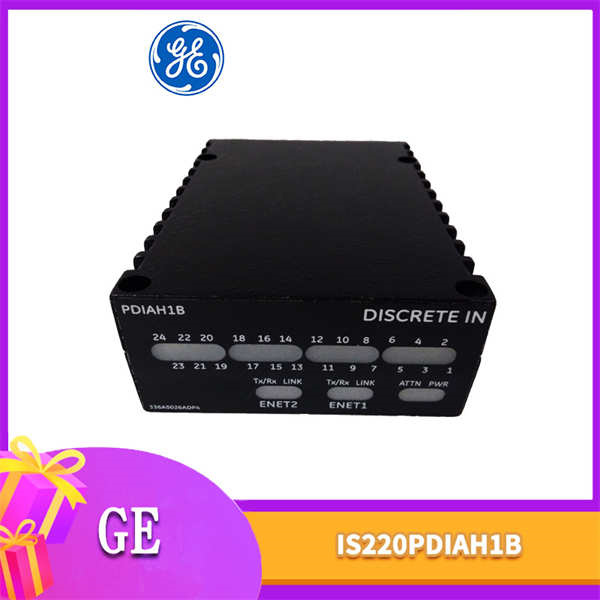

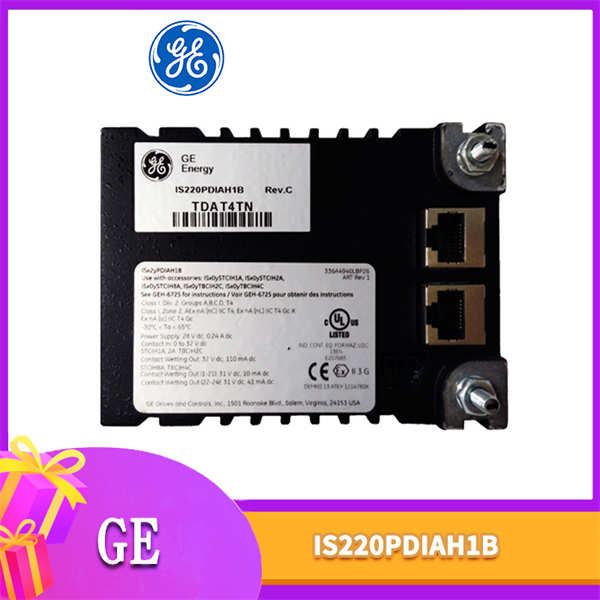

GE IS220PDIAH1B

GE IS220PDIAH1B 技术规格

参数名称	参数值
产品型号	IS220PDIAH1B
制造商	GE Fanuc (Emerson Automation Solutions)
产品类型	离散量输入 (PDIA) I/O 包 / 数字量输入模块
应用系列	GE Mark VIe / Mark VIeS 控制系统
离散量输入通道数	24 路
输入类型	接触输入 (Contact Input)，支持湿接电压 (Wetting Voltage)
支持湿接电压	24 VDC, 48 VDC, 125 VDC (具体取决于配套端子板)
最大输入电压	32 VDC (接触输入)
输入滤波器	4ms 硬件滤波器 (Hardware Filter)
AC 电压抑制	60 Vrms (50/60 Hz, 在125 VDC励磁下)
通信接口	双100MB全双工以太网端口 (RJ45 连接器)
冗余支持	Simplex (单模), Dual (双模), Triple Modular Redundancy (TMR)
处理器	内置处理器 (BPPC 或功能兼容的处理器)
诊断功能	LED指示灯 (电源, 以太网, 状态), 红外串口通信端口 (用于本地诊断), 故障检测 (如失去触点输入励磁电压, 测试模式下输入不响应)
工作温度	-30°C 至 +65°C
UL 认证	适用于非危险和危险场所 (Class I, Division 2, Groups A/B/C/D; Class I, Zone 2, Group IIC)
连接方式	通过DC-37针连接器直接连接到配套的离散量输入端子板
扫描速率	系统依赖的控制扫描速率；1,000 Hz 用于事件序列 (SOE) 监控
输入隔离	1500 V 光隔离 (所有输入)
PCB 涂层	三防漆 (Conformal Coating)
尺寸 (约)	约 8.2cm x 12.2cm x 6cm (不同来源略有差异，实际尺寸以官方手册为准)
重量 (约)	约 0.36kg – 1kg (不同来源略有差异)

主要特点和优势

要说GE IS220PDIAH1B 这块离散量输入I/O包的“杀手锏”，那可真是“身手不凡”，直击工业现场对信号采集精度、可靠性和系统可用性的痛点！

首先，它的高密度与灵活的信号处理能力是它傲视群雄的资本。IS220PDIAH1B 提供了24路离散量输入通道，这意味着一块模块就能满足大量的开关量信号采集需求，大大节省了控制柜的空间和布线成本。更牛的是，它能兼容多种湿接电压，无论是24VDC、48VDC还是125VDC的现场信号，都能轻松接入，无需额外的电压转换模块。它还内置了4ms的硬件滤波器和强大的交流电压抑制能力，确保了即使在电气噪声复杂的工业环境中，采集到的信号也纯净可靠，为后续的控制决策提供了坚实的数据基础，让你的涡轮机控制系统“耳聪目明”。

其次，强大的冗余支持与卓越的可靠性让GE IS220PDIAH1B 成为“靠谱”的代名词。它支持Simplex (单模)、Dual (双模) 和 Triple Modular Redundancy (TMR) 系统配置，这意味着在关键应用中，你可以根据实际需求配置多块PDIA模块，实现输入信号的冗余采集。即使一块模块出现故障，其他冗余模块也能立即接管，确保系统无缝切换 (Seamless Transfer)，将停机风险降到最低。这种高可用性的设计，对于电力、石油石化等连续性生产行业来说，简直是雪中送炭。同时，其双100MB全双工以太网端口保证了高速、可靠的通信，并且所有输入通道都具备1500V的光隔离，有效防止了接地环路和电气干扰对控制系统的影响，大大提升了信号的完整性和系统的抗干扰能力。

再有，严苛的环境适应性与智能诊断功能也让GE IS220PDIAH1B 表现得游刃有余。它能够在**-30°C至+65°C的宽泛温度范围内稳定工作，这种“抗冻抗热”的本事，意味着它能够适应绝大多数极端工业现场环境。它还获得了UL认证**，可以在多种危险场所（如易燃易爆区域）使用，符合严格的工业安全标准，为你节省了额外的防爆认证成本。板卡前面板上清晰的LED指示灯和内置的红外串口，能让现场工程师一目了然地掌握模块的运行状态和故障情况，配合Mark VIe系统的诊断工具，能够快速定位问题，大大提高了故障排查的效率，确保你的生产线持续、稳定地运行。

The GE IS220PDIAH1B Discrete Input I/O Pack is a powerhouse of high-density and flexible signal processing capabilities. Offering 24 discrete input channels, this single module efficiently handles a large volume of switch signals, significantly saving control cabinet space and wiring costs. Its versatility is further enhanced by its compatibility with multiple wetting voltages (24 VDC, 48 VDC, or 125 VDC), eliminating the need for additional voltage conversion modules. Equipped with a 4ms hardware filter and robust AC voltage rejection capabilities, the IS220PDIAH1B ensures clean and reliable signal acquisition even in electrically noisy industrial environments, providing a solid data foundation for precise control decisions and making your turbine control system acutely aware of its surroundings.

Secondly, the IS220PDIAH1B is defined by its strong redundancy support and exceptional reliability. It seamlessly integrates into Simplex, Dual, and Triple Modular Redundancy (TMR) system configurations, allowing you to implement redundant input signal acquisition in critical applications. This design ensures seamless transfer of control in the event of a module failure, minimizing downtime and significantly boosting system availability—a critical advantage for continuous production industries like power generation and petrochemicals. The dual 100MB full-duplex Ethernet ports guarantee high-speed, dependable communication, while 1500V optical isolation on all inputs effectively mitigates ground loops and electrical interference, enhancing signal integrity and overall system robustness.

Lastly, its stringent environmental adaptability and intelligent diagnostic features make the GE IS220PDIAH1B exceptionally versatile. Capable of stable operation across a broad temperature range of -30°C to +65°C, it is built to withstand extreme industrial conditions. Its UL certification for various hazardous locations (e.g., Class I, Division 2, Groups A/B/C/D) ensures compliance with strict industrial safety standards, potentially reducing additional explosion-proof certification costs. Clear LED indicators on the front panel and a built-in infrared serial port provide immediate visual diagnostics and local communication, allowing field engineers to quickly assess module status and troubleshoot issues when combined with Mark VIe system diagnostic tools. This ensures continuous and stable operation of your production line.

应用领域

GE IS220PDIAH1B 这块离散量输入I/O包，那可是专为那些对信号采集精度、实时性和系统可靠性要求极高的工业现场而生，它的应用范围那可是相当广泛，尤其是在那些“容不得半点差错”的地方。

首先，最典型的应用就是电力行业，特别是大型燃气轮机、蒸汽轮机、风力涡轮机和水电站控制系统。IS220PDIAH1B 作为Mark VIe系统的重要组成部分，负责采集来自涡轮机和发电机组的各种开关量信号，例如：

紧急跳闸按钮状态

各类保护继电器触点状态

阀门开/关到位限位开关

电机启停状态

报警/联锁信号这些信号的准确性和实时性直接关系到设备的正常启动、运行、安全停车以及故障诊断。

其次，在石油石化和化工行业，许多大型连续性生产装置对离散量信号的采集和处理要求非常高。例如：

泵、风机、压缩机等设备的运行/停止状态

各种安全联锁和紧急停车系统的触点信号

液位开关、压力开关、温度开关的报警信号

消防系统和气体检测系统的联动信号 IS220PDIAH1B 能够为这些应用提供可靠的信号输入，确保生产过程的稳定性和安全性，避免因信号遗漏或失真导致的工艺波动甚至安全事故。其能在危险场所使用的特性，也使其在这类特殊工业环境中具有显著优势。

再有，冶金行业的连铸连轧设备、水处理、污水处理厂的泵站和阀门控制、大型自动化生产线中（如汽车制造、物料搬运系统）的传感器状态检测，以及船舶动力系统等领域，只要是需要高可靠性、高精度的开关量信号采集，并且对系统稳定性和环境适应性有高要求的地方，GE IS220PDIAH1B 都是不可或缺的关键组件。它就像是这些工业巨兽的“神经末梢”，确保每一个细微的“开关”变化都能被精准捕捉，为整个工业流程的优化和安全运行提供坚实的数据基础。

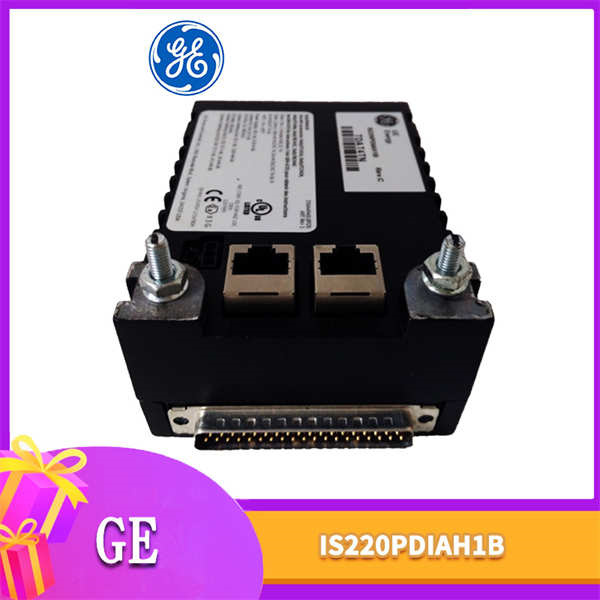

GE IS220PDIAH1B

安装与维护

安装前准备

兄弟，安装GE IS220PDIAH1B 这块离散量输入I/O包，你可得打起十二分精神，安全永远是第一位的。在开始任何操作前，必须确保你所要操作的控制柜和系统都已经完全断电，并且挂上了“正在维修，禁止合闸”的警示牌。

静电防护：IS220PDIAH1B 是静电敏感设备。在处理它时，务必佩戴防静电腕带，并确保工作区域具备良好的防静电措施。

外观检查：从防静电包装中小心翼翼地取出IS220PDIAH1B 模块，仔细检查其是否有任何物理损伤，特别是金手指部分，确保没有弯曲或划痕。

兼容性确认：确保你手头的IS220PDIAH1B 版本与你的Mark VIe控制系统软件版本（例如ControlST V04.04或更高版本）兼容。如果需要，可能需要先进行软件升级。

安装位置：根据Mark VIe系统的安装手册和控制柜的设计，将GE IS220PDIAH1B 模块稳固地安装到指定的槽位或安装位置。它通常通过DC-37针连接器直接连接到相应的离散量输入端子板上。

连接牢固：确保模块与端子板之间的连接器插紧，螺丝紧固，连接可靠。对于以太网连接，使用标准的RJ45跳线连接到I/O网络。

接线精准：按照系统接线图，将来自现场的24路离散量信号线缆精准地连接到配套端子板上对应的端子。务必检查线序、极性和湿接电压等级，避免接反或虚接，因为信号的准确性直接影响系统的控制精度和安全性。

维护建议

GE IS220PDIAH1B 这块板卡虽然设计精良，且带有三防漆涂层，但要想它长久稳定地“服役”，日常的维护可不能马虎。

环境清洁：保持控制柜内部的清洁和干燥至关重要。灰尘、湿气和油污是电子元件的“天敌”，它们会影响模块的散热和电气性能。定期清理控制柜内部，确保通风良好。

连接检查：定期检查IS220PDIAH1B 的所有连接线缆和端子（包括电源、以太网和现场信号线），确保它们牢固可靠，没有松动、磨损或腐蚀现象。

诊断监控：IS220PDIAH1B 具备强大的自诊断功能。通过Mark VIe系统的诊断工具（如ToolboxST），可以实时查看模块的运行状态、输入信号状态以及报警日志。特别关注LED指示灯的状态，例如电源、以太网通信和故障指示灯，一旦发现有输入信号丢失、线缆断开、通信异常等故障，要及时进行排查和处理。

固件/软件更新：根据GE的建议，定期检查是否有IS220PDIAH1B 相关的固件或ControlST软件更新。及时更新可以提升模块性能，修复已知问题，增强系统兼容性。

备件管理：对于关键的I/O模块，建议保有适当数量的备件。当IS220PDIAH1B 出现不可修复的故障时，可以快速更换，最大限度地减少停机时间。更换时，务必遵循ESD安全操作规程。

ESD预防：在任何需要接触模块的维护操作中，始终佩戴防静电手套和腕带，并确保操作环境是防静电的。
