GE IS220PDIAH1A是一款高性能的离散触点输入终端板（Discrete Contact Input Terminal Board），是GE Mark VIe分布式汽轮机控制系统中的关键I/O模块。作为Mark VIe系列I/O Pack（PDIA）的一部分，IS220PDIAH1A旨在提供两个I/O以太网网络与离散输入终端板之间的电气接口。该模块集成了处理器板和专用于离散输入功能的采集板，能够接收多达24个触点输入以及终端板特有的反馈信号。其设计坚固耐用，配备了双路以太网端口、电源、本地处理器和数据采集板，确保在严苛的工业环境中也能实现可靠的数据采集和通信。IS220PDIAH1A在燃气轮机控制系统中发挥着至关重要的作用，为高要求的自动化应用提供了高精度、高可靠性的离散信号监测能力，显著提升了系统性能和运行安全性。

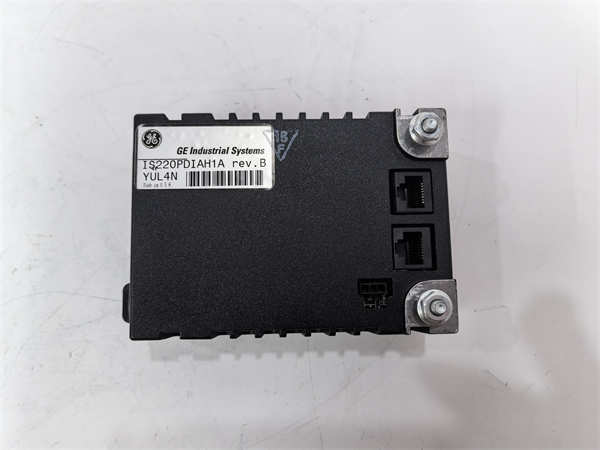

GE IS220PDIAH1A

技术规格

产品型号：IS220PDIAH1A

制造商：GE(General Electric)

产品类型：离散触点输入终端板/I/O Pack

输入通道数：24个触点输入通道

兼容终端板：TBCIH1,TBCIH2,TBCIH3,TICI,STCI系列（不兼容DTCI）

输入电压：24 VDC（标称）

输入隔离：光学隔离至1500 V（所有输入）

输入滤波器：硬件滤波器，4 ms

交流电压抑制：60 V RMS(50/60 Hz,125 V DC激励下)

通信接口：2个独立的10/100 Mbps以太网端口(RJ45)

诊断功能：LED状态指示灯，红外串口通信

工作温度：-40°C至+85°C

存储温度：-55°C至+90°C

相对湿度：0%至95%(无冷凝)

防护等级：IP20

认证：UL 508,CSA,UL 60079-0 Ed.5,UL 60079-15 Ed.3(Class I Zone 2 Group IIC),RoHS

主要特点和优势

GE IS220PDIAH1A离散触点输入模块以其卓越的工业级特性和先进技术，在关键自动化应用中提供显著优势。

高可靠性与冗余设计：IS220PDIAH1A模块是GE Mark VIe分布式控制系统的核心组件，其设计秉承了GE在关键控制领域一贯的高可靠性标准。它支持Simplex、Dual和TMR（三重模块冗余）配置，即使在单一组件故障的情况下，系统也能通过冗余路径继续正常运行，极大地提升了系统的可用性和故障容忍能力，这对于燃气轮机等关键设备的连续稳定运行至关重要。

先进的以太网通信能力：IS220PDIAH1A集成双路独立的10/100 Mbps以太网端口，提供高速、可靠的网络连接。这意味着模块能够通过工业以太网与Mark VIe控制器及上层监控系统进行高效的数据交换，支持行业标准的DHCP协议进行网络地址请求，简化了系统集成和网络管理。即使其中一个网络端口发生故障，系统也能通过另一个端口继续通信，进一步增强了可靠性。

优异的信号处理与隔离：IS220PDIAH1A模块配备24个离散触点输入通道，每个通道都经过光学隔离处理，隔离电压高达1500V，有效抑制了现场噪声、接地回路和瞬态电压对信号完整性的影响。模块还内置硬件滤波器，响应时间快，确保采集到的信号精确、稳定，为控制逻辑提供了高质量的输入数据。

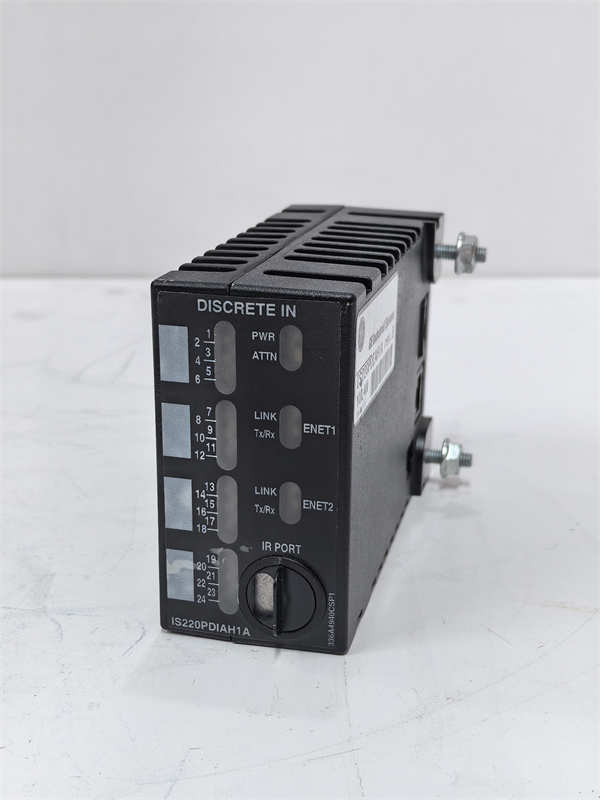

灵活的兼容性与诊断功能：IS220PDIAH1A兼容多种GE Mark VIe离散输入终端板，如TBCI、TICI和STCI系列，提供了广泛的现场接线灵活性。模块前面板的LED指示灯提供直观的电源、链路状态和以太网端口状态诊断信息，同时支持红外串口进行本地诊断通信，极大地方便了现场故障排查和维护。

坚固耐用的工业级设计：IS220PDIAH1A模块专为承受严苛的工业环境而设计，可在-40°C至+85°C的宽泛温度范围内稳定运行，并具备出色的抗振动和抗冲击性能。其坚固的结构和高质量的组件确保了模块在恶劣工况下的长期可靠性，符合多项国际认证标准，包括UL和CSA，以及用于危险场所的特定认证。

GE IS220PDIAH1A

应用领域

GE IS220PDIAH1A离散触点输入终端板主要应用于对安全性和可靠性要求极高的工业控制系统，特别是GE Mark VIe分布式控制系统中的关键设备。

最核心的应用领域是燃气轮机和蒸汽轮机控制系统。在这些系统中，IS220PDIAH1A负责采集来自现场的各种离散信号，例如阀门限位开关状态、断路器位置、泵运行状态、紧急停机按钮以及各种安全联锁信号。这些信号对于实时监控汽轮机的运行状态、实现精确的启动/停机顺序控制、执行故障保护逻辑以及确保机组安全高效运行至关重要。无论是大型发电厂、石油天然气工业中的压缩机驱动，还是其他需要精密旋转机械控制的场景，IS220PDIAH1A都提供了关键的离散量数据入口。

此外，IS220PDIAH1A也适用于其他需要高可靠性离散信号采集的大型工业自动化和过程控制系统。例如：

电力行业：在变电站自动化、输配电管理以及其他发电设备的辅助系统（如冷却系统、润滑系统）中，IS220PDIAH1A可用于监测断路器、隔离开关、继电器状态以及其他设备的开关量信息。

石油天然气（上游、中游、下游）：在钻井平台、输油管道、炼油厂和液化天然气（LNG）设施中，用于监测泵、阀门、压缩机、紧急停机系统以及火气探测器等设备的状态信号，确保生产过程的安全与连续性。

化工行业：在大型化工厂中，用于监控反应釜、储罐、泵站等设备的连锁保护、安全仪表系统（SIS）的离散输入以及其他关键过程设备的运行状态。

重工业：在冶金、矿山和造纸等领域，用于监测大型机械设备（如输送机、起重机、轧机）的限位、行程开关以及操作人员的紧急停止信号。

总而言之，只要是需要高精度、高可靠性地采集现场离散（开关量）信号，并将其集成到先进的DCS或安全控制系统中进行处理和决策的工业场景，GE IS220PDIAH1A都能提供稳健、可靠的解决方案。

安装与维护

安装前准备：在安装IS220PDIAH1A模块之前，必须严格遵守所有安全规程，包括但不限于断开所有相关电源。仔细检查模块外观是否完好无损，并确保其型号与系统设计要求一致。确认所选的配套终端板（例如TBCI、TICI或STCI系列）与IS220PDIAH1A兼容，并已正确安装在机柜内或DIN导轨上。准备好所需的直流电源线、以太网电缆以及连接现场触点输入的DC-37针连接器和相应的接线。在进行任何接线操作前，务必查阅GE Mark VIe系统的相关安装手册，以确保接线方式、接地和屏蔽都符合GE的规范要求，特别是在危险区域使用时，需要参考GEH-6725 HazLoc手册。

维护建议：为了确保IS220PDIAH1A模块的长期可靠运行，建议定期进行预防性维护。这包括定期检查模块的物理连接，确保所有接线端子和电缆都紧固且无腐蚀迹象。通过模块上的LED指示灯监控其运行状态和网络链路状态，一旦出现异常指示，应立即参照诊断手册进行故障排查。IS220PDIAH1A模块本身具有较高的可靠性，但现场传感器和接线的质量对整个输入系统的稳定性至关重要，因此应定期检查现场触点输入设备的工况。在进行任何维护或更换操作时，务必遵循ESD（静电放电）防护措施，佩戴防静电手套，以保护敏感电子元件。尽管IS220PDIAH1A具有软启动功能，允许带电插拔电源，但在可能的情况下，建议在断电状态下进行模块更换以确保最高安全性。

产品保障

我们对GE IS220PDIAH1A离散触点输入终端板的卓越品质和性能提供坚实的产品保障。
