GE IS220PDIAH1A 数字量输入模块 – Mark VIe核心，24路触点输入，原厂正品！

描述

GE IS220PDIAH1A (也称作 336A4940CSP1)：这块数字量输入模块，是GE Mark VIe Speedtronic涡轮机控制系统里的“现场侦察兵”！24路离散触点输入，1500V光隔离，双RJ-45以太网接口。专为高可靠、高速度的开关量信号采集而生。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

GE IS220PDIAH1A 产品概述

各位工业自动化和电力行业的老铁们，今天咱要好好聊聊这块 GE IS220PDIAH1A 模块，它还有个内部编号叫 336A4940CSP1。这玩意儿，在GE Mark VIe和Mark VIeS Speedtronic涡轮机控制系统里，那可是个实打实的“现场侦察兵”——它就是大名鼎鼎的离散输入I/O Pack (PDIA)！你简单理解，它就是负责把现场各种开关量信号（比如按钮的按下、限位开关的触发、报警触点的闭合等等）精准、快速地“侦察”到，然后通过以太网高速传输给控制器，让控制器能够及时判断现场状况，并做出相应的控制动作。

你想想，在涡轮机控制这种对安全和实时性要求极高的场合，任何一个开关量信号的遗漏或延迟，都可能导致严重的后果。而 GE IS220PDIAH1A 的厉害之处，就在于它能接收多达24路离散触点输入，并且通过1500V的光隔离，彻底杜绝了现场干扰对控制系统核心的侵扰，保证了信号的纯净和可靠。它通过双RJ-45以太网接口与控制器通信，确保数据传输的高速和冗余可靠性。这就像给你的涡轮机控制系统装上了“火眼金睛”和“顺风耳”，能够实时、准确地感知现场的每一个开关状态，并迅速做出响应。所以说，GE IS220PDIAH1A 是保障你大型旋转机械和复杂工业过程稳定、安全运行的“数字基石”，有了它，你的设备才能真正“耳聪目明”，控制才能“如臂使指”！

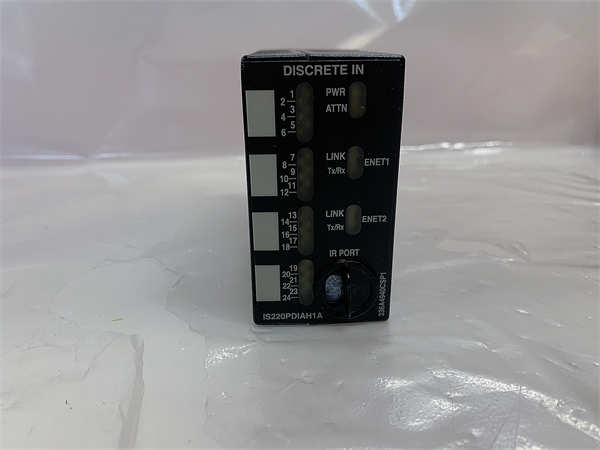

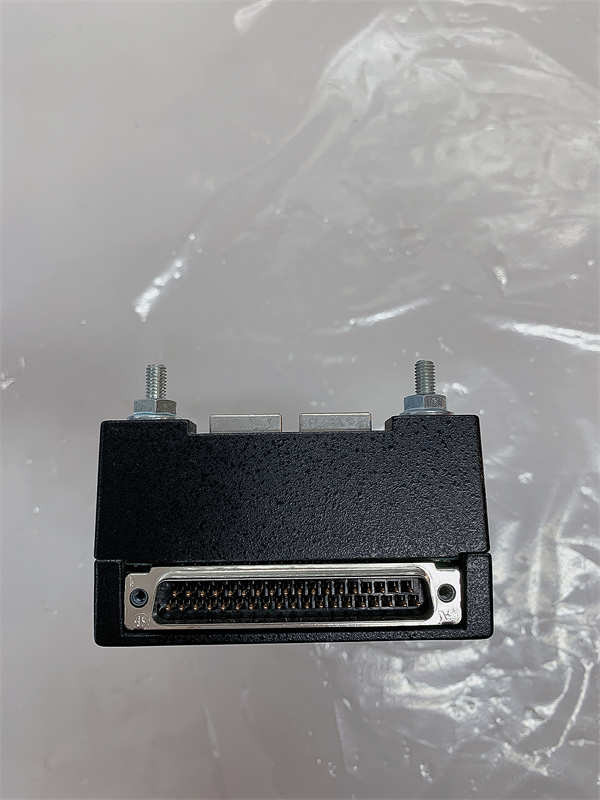

GE IS220PDIAH1A 336A4940CSP1

技术规格

主要特点和优势

GE IS220PDIAH1A 这块数字量输入模块，能在GE Mark VIe系统里扮演关键角色，那可不是随便就能做到的，它有几项独门绝技，让你用了就明白啥叫“专业”！

首先，它的高密度和高可靠性数字量输入是绝对的“硬核”！这块 GE IS220PDIAH1A 模块能提供多达24路离散触点输入，这意味着它能同时监控大量现场的开关量信号，无论是各种限位开关、状态触点，还是紧急停车按钮，都能一网打尽。更重要的是，它具备1500V的光隔离能力，彻底隔绝了现场强电干扰对控制系统核心的侵扰，确保了信号的纯净和可靠性，大大提升了系统安全性 (System Safety)。

其次，双冗余以太网通信接口是它可靠性的“双保险”！这块 GE IS220PDIAH1A 模块通过两个RJ-45以太网端口与Mark VIe控制器通信，支持单工 (Simplex)、双重 (Dual) 和三模冗余 (TMR) 配置。这种灵活的冗余选项，意味着你可以根据应用的关键程度选择最适合的配置，即使其中一个以太网链路或模块出现故障，另一个也能立即无缝切换，保证数据传输不中断，控制指令不失灵。这种高可用性 (High Availability) 和容错能力 (Fault Tolerance)，对于关键工业过程来说，是保障生产连续性的基石。

再者，快速响应和硬件滤波是它信号处理的“利器”！GE IS220PDIAH1A 具备4ms的硬件滤波功能，能够有效滤除现场信号中的毛刺和噪声，提供稳定可靠的数字输入。同时，其快速的响应时间确保了控制器能够及时感知现场状态变化，这对于需要精确时序控制的涡轮机应用至关重要。这种信号完整性 (Signal Integrity) 和实时性 (Real-Time Capability)，让你的控制系统能够“耳聪目明”，精准判断。

此外，GE IS220PDIAH1A 还具备危险场所认证 (如UL, ATEX)，这意味着它可以在具有潜在爆炸性气体或粉尘的恶劣工业环境中安全运行，这对于石油天然气、石化等行业至关重要。它的坚固耐用设计，包括覆形涂层 (Conformal Coating) 保护，使得它能够在宽泛的温度范围和潜在的腐蚀性环境中稳定运行，大大延长了模块的使用寿命 (Service Life)。它的模块化设计和LED诊断指示灯，也让安装、维护和故障排查变得更加简单直观，真正做到了“好用、耐用、省心”！

The GE IS220PDIAH1A digital input module plays a crucial role in GE’s Mark VIe systems, owing to its distinct capabilities. Firstly, its high-density and high-reliability digital input is a core strength. This GE IS220PDIAH1A module offers up to 24 discrete contact inputs, allowing it to monitor numerous field switch signals, limit switches, status contacts, and emergency stop buttons simultaneously. Crucially, it features 1500V optical isolation, which completely prevents field interference from affecting the core control system, ensuring signal purity and reliability, and significantly enhancing system safety.

Secondly, the dual redundant Ethernet communication interfaces provide a critical layer of reliability. The GE IS220PDIAH1A module communicates with the Mark VIe controller via two RJ-45 Ethernet ports, supporting Simplex, Dual, and Triple Modular Redundancy (TMR) configurations. This flexible redundancy ensures that even if one Ethernet link or module fails, the other seamlessly takes over, maintaining uninterrupted data transmission and control commands. This high availability and fault tolerance are foundational for critical industrial processes, guaranteeing production continuity.

Furthermore, fast response and hardware filtering are key strengths in its signal processing. The GE IS220PDIAH1A incorporates 4ms hardware filtering, effectively removing glitches and noise from field signals to provide stable and reliable digital inputs. Its rapid response time ensures that the controller promptly detects changes in field status, which is vital for turbine applications requiring precise timing control. This signal integrity and real-time capability enable your control system to be highly perceptive and make accurate judgments.

Additionally, the GE IS220PDIAH1A holds hazardous location certifications (such as UL and ATEX), allowing it to operate safely in harsh industrial environments with potentially explosive gases or dust, which is crucial for industries like oil and gas and petrochemicals. Its rugged design, including conformal coating protection, ensures stable operation across a wide temperature range and in potentially corrosive environments, significantly extending the module’s service life. Its modular design and LED diagnostic indicators also simplify installation, maintenance, and troubleshooting, making it a user-friendly, durable, and reliable solution.

应用领域

GE IS220PDIAH1A 这块数字量输入模块，它的主要应用领域，那都是对开关量信号采集的可靠性、实时性和安全性有极高要求的“硬核”工业现场。

首先，最核心的当然是燃气轮机和蒸汽轮机控制系统。在发电厂里，需要实时监测大量的开关量状态，比如各种保护跳闸信号、阀门开到位/关到位信号、泵的启停状态、断路器状态等等。GE IS220PDIAH1A 作为Mark VIe系统中的关键I/O Pack，能够高可靠地采集这些数字量输入，并迅速传递给控制器，确保涡轮机组的安全联锁和高效运行。

其次，在电力系统自动化中，它也扮演着重要角色。除了直接控制发电机组，它还可以用于变电站的开关状态监测、继电保护装置的状态反馈，为电网的故障诊断和快速恢复提供精准的数字量信息。

再来，石油天然气和石化行业也是它的重要舞台。在炼油厂、化工厂等复杂工艺流程中，需要对各种泵、风机、阀门、紧急停车按钮等设备的开关状态进行精确监控。GE IS220PDIAH1A 能够无缝集成到DCS系统中，实现对这些关键数字量参数的精准采集，保障生产过程的安全和优化。

此外，在一些对系统容错能力有极高要求的场合，例如关键基础设施的控制、核电站辅助系统、以及一些需要极端可靠性的军事或航空航天应用，GE IS220PDIAH1A 支持的冗余和TMR配置使其成为理想选择。它的存在，就是为了让这些“不能出一点差错”的开关量信号，能够被精准地捕捉和传输，确保整个系统的“耳聪目明”和“安全可靠”。

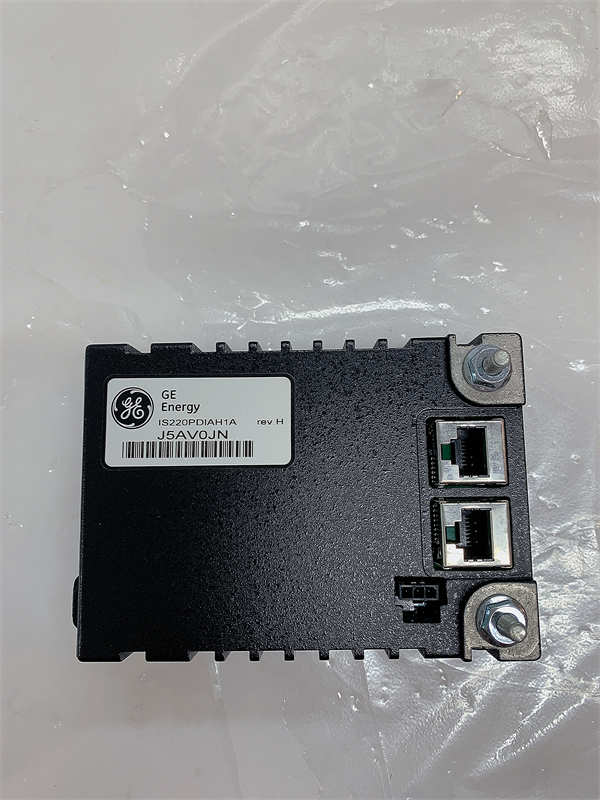

GE IS220PDIAH1A 336A4940CSP1

相关产品

与 GE IS220PDIAH1A (及 336A4940CSP1) 数字量输入模块紧密相关的产品，通常是GE Mark VIe Speedtronic涡轮机控制系统中的其他I/O Pack和控制器模块：

GE IS220PDOAH1A (3364940CSP2)：数字量输出I/O Pack，与 GE IS220PDIAH1A 共同构成完整的I/O系统，负责输出开关量信号。

GE IS220PAICH2A (336A4940CSP11)：模拟量I/O Pack，负责采集和输出模拟量信号。

GE IS220PDIOH1A：可能是一个通用的离散I/O Pack，集成了输入和输出功能。

GE IS220PPROS1B (336A5026ADP22)：紧急涡轮保护I/O Pack，用于关键安全联锁。

GE IS215UCVEH2A (VMIVME-7614-132)：UCVE控制器模块，作为Mark VIe系统的核心处理器，与 GE IS220PDIAH1A 进行通信和数据交换。

GE TBCI / TICI / STCI系列端子板：这些是与 GE IS220PDIAH1A 直接连接的数字量输入端子板，提供现场接线接口，并可能提供不同电压等级的输入支持。

GE YDIA Discrete Input Module：在某些Mark VI系列配置中，GE IS220PDIAH1A 可能与YDIA模块协同工作。

安装与维护

安装前准备: 在您准备安装 GE IS220PDIAH1A 这块数字量输入模块时，安全规程那是必须严格遵守的！首先，务必确认所有相关设备的电源都已经彻底断开，并且严格执行LOTO (Lockout/Tagout) 规程，挂好警示牌，防止任何意外的送电。仔细查阅 GE IS220PDIAH1A 的官方安装手册 (例如GEH-6721D)，那里面有详细的模块安装步骤、DC-37针连接器与端子板的连接方式、以及双RJ-45以太网接口的接线图，任何一点都不能马虎。检查您打算安装模块的控制柜环境，确保其符合模块的工作温度、湿度和防尘要求，保持内部清洁干燥。在操作模块时，请务必佩戴防静电手环，并确保身体可靠接地，静电对这类精密电子元件的损害是不可逆的。最后，仔细核对所有数字量信号线缆的类型、屏蔽要求和接线质量，确保信号传输的完整性和抗干扰能力。

维护建议: 对 GE IS220PDIAH1A 模块的日常维护，其实主要是以预防性检查和环境管理为主。定期检查模块上的LED指示灯，它们是模块工作状态的“晴雨表”，例如电源指示灯、通信活动指示灯等，一旦有异常灯亮，就得赶紧查阅手册找原因。保持模块及其所在控制柜内部的清洁，定期清除灰尘，因为灰尘堆积会影响散热，甚至可能引起短路。检查所有连接线缆是否牢固，特别是DC-37针连接器和RJ-45以太网接口，是否有松动或损坏，确保信号传输和通信链路的完整性。虽然 GE IS220PDIAH1A 设计得非常坚固耐用，但持续监测其运行参数，并在发现异常时及时处理，能大大延长其使用寿命。
