  • 型号: IS220PAOCH1A（完整订货号：363A4940CSP5）
  • 品牌: GE Vernova（原GE Power / GE Automation）
  • 核心功能: 用于GE Mark VIe涡轮控制系统的8通道高精度、隔离型模拟量输出（AO）模块，专为驱动电液伺服阀（如燃料控制阀、导叶执行器）等关键执行机构设计，支持4–20 mA或0–20 mA信号输出。
  • 供货状态: 现货供应，含原始标签与序列号；作为Mark VIe关键备件，具备长期稳定供货渠道
  • 质保标准: 12个月质保，经全通道精度、负载能力及GEnet通信测试
分类：

描述

关键技术规格

  • 产品型号: IS220PAOCH1A
  • 完整订货号: 363A4940CSP5
  • 制造商: GE Vernova
  • 所属系统: GE Mark VIe / Mark VIeS 涡轮控制系统（Smart Distributed I/O 架构）
  • I/O类型: 模拟量输出（AO），电流型
  • 通道数量: 8点，每通道独立隔离
  • 输出信号范围: 4–20 mA（默认），可配置为 0–20 mA
  • 负载驱动能力: 最大 750 Ω（@20 mA, 24 VDC 供电）
  • 输出精度: ±0.1% of span（典型值，25°C）
  • 隔离等级: 通道间及通道对背板：500 V AC RMS（1分钟）
  • 通信接口: 通过背板VME总线连接本地DSPX控制器，并经GEnet光纤环网与Mark VIe主控同步
  • 安装方式: 插入标准Mark VIe I/O Pack机箱（6U结构），支持热插拔（需系统授权）

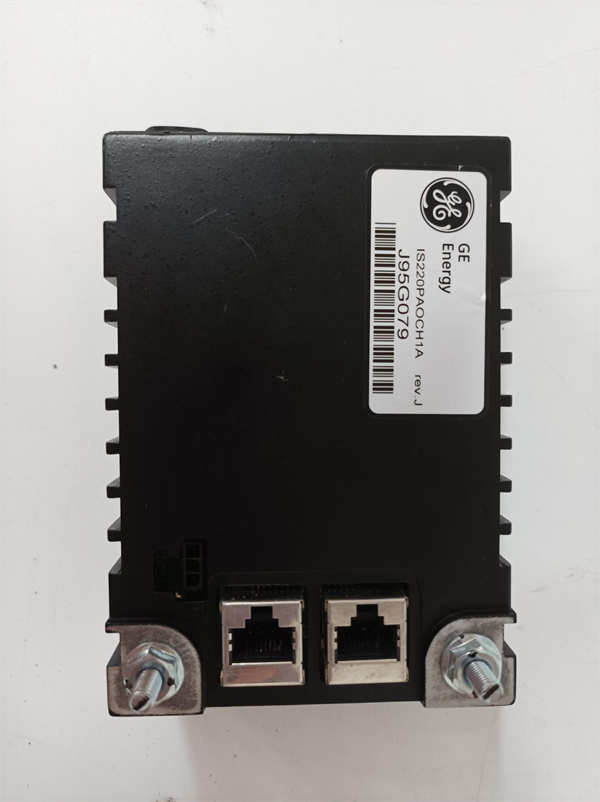

363A4940CSP5 IS220PAOCH1A GE

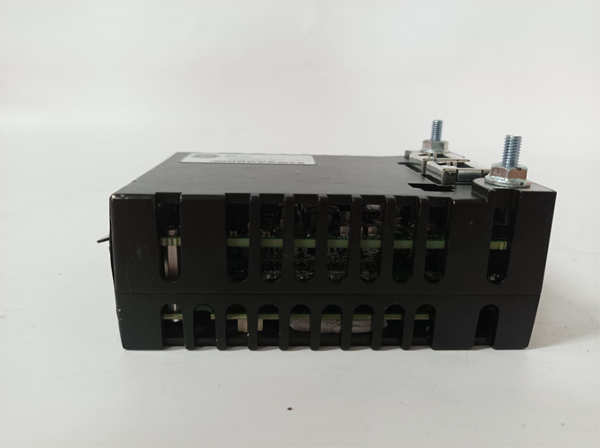

363A4940CSP5 IS220PAOCH1A GE

功能定位与应用场景分析

IS220PAOCH1A 是 GE Mark VIe 系统中实现 高动态响应、高可靠性模拟量控制输出 的关键执行接口模块。它解决了传统AO卡带负载能力弱、精度漂移大、无通道级诊断等问题，专为驱动对控制性能要求严苛的电液伺服系统而设计，确保燃机在启停、变负荷及甩负荷等瞬态工况下的稳定运行。

该模块不仅提供精确的电流输出，还内置开路检测、短路保护及输出钳位功能。每个通道可独立上报“断线”、“超量程”或“输出饱和”状态，并支持在ToolboxST中进行远程强制或斜坡输出，便于调试与维护。在三重冗余（TMR）架构下，其输出信号参与表决逻辑，确保燃料阀、IGV（进口导叶）等关键执行机构接收一致且可信的控制指令。

典型应用场景包括：

  • 场景一：驱动重型燃机（如7FA、9E）的主燃料控制阀（GCV）、值班燃料阀（PM1/PM4）及清吹阀，实现精确燃烧调节。
  • 场景二：控制蒸汽轮机调速汽门（GV）或抽汽调节阀的电液执行器，维持转速与压力稳定。
  • 场景三：用于联合循环电厂余热锅炉（HRSG）的给水调节阀或减温水控制回路，提升热效率。
  • 场景四：作为老旧Mark VI系统升级至Mark VIe时的标准AO输出单元，替代多个传统AO卡，提升控制精度与诊断能力。

质量标准与测试流程

在涡轮控制系统中，AO模块的输出偏差可能导致燃烧不稳定、喘振甚至设备损坏。因此，我们对 IS220PAOCH1A 实施严格的精度与健壮性验证流程：

  • 外观与清洁：所有模块经专业清洁，检查运算放大器、隔离变压器无老化，金手指无氧化，并保留原始序列号与硬件修订码（如02）。
  • 上机实测：模块被安装至真实 Mark VIe I/O Pack（搭配 IS200DSPXH1DBC 控制器），接入ToolboxST 工程站，在24 VDC供电下进行不少于24小时的连续通信与输出稳定性测试。
  • 功能诊断：使用高精度源表与可编程负载，对全部8通道执行：
  • 满量程输出测试（4 mA, 12 mA, 20 mA），验证精度 ≤ ±0.15%；
  • 负载能力测试（0–750 Ω），确认输出不跌落；
  • 开路/短路模拟，验证故障检测与告警上报；
  • TMR冗余切换测试，验证三通道输出一致性与表决逻辑完整性。
    • 质保承诺：仅当模块通过全部电气、精度与通信测试后方可出库，并附带校准数据摘要。我们提供12个月功能性质量保证，覆盖器件漂移、制造缺陷及早期失效。

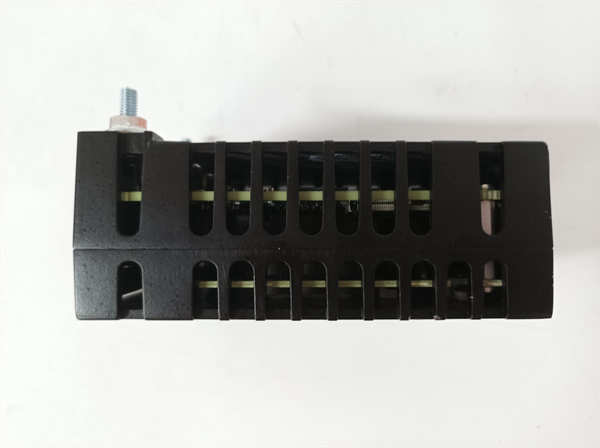

363A4940CSP5 IS220PAOCH1A GE

363A4940CSP5 IS220PAOCH1A GE

兼容性与升级路径 (技术支持)

IS220PAOCH1A 的正确部署依赖于Mark VIe系统的软件版本、配套硬件及端子定义匹配。为避免现场集成失败，请务必核对以下关键信息：

  • 硬件/固件：该模块要求 DSPX 控制器固件版本不低于0，且 ToolboxST 软件版本 ≥ 7.0。早期版本可能无法支持通道级输出斜坡或高级诊断功能。
  • 配套组件：必须与IS200PSDAH1A 电源模块 和 IS200TBAOH1A 端子基座 配合使用。老式端子块（如非“H1A”后缀）针脚定义不同，不可混用。
  • 替代关系：IS220PAOCH1A 是 IS200PAOAH1A 的高密度升级版（8通道 vs 4通道），引脚与协议不兼容，不可直接替换。若系统仅需4通道AO，可评估使用IS200PAOAH1A 以节省成本。
  • 专业建议：请提供您的 Mark VIe 系统版本、I/O Pack 类型、当前AO模块型号、执行机构负载阻抗及控制回路图。
