GE IS220PAICH2A 模拟量I/O模块 – Mark VIe核心，高精度采集，原厂正品！

描述

GE IS220PAICH2A (也称作 336A4940CSP11)：这块模拟量I/O模块，是GE Mark VIe Speedtronic涡轮机控制系统里的“数据采集专家”！10路模拟输入，2路模拟输出 (含1路0-200mA)，双RJ-45以太网接口。专为高精度、高可靠性的模拟信号处理而生。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

GE IS220PAICH2A 产品概述

各位工业自动化和电力行业的老铁们，今天咱要扒拉扒拉这块 GE IS220PAICH2A 模块，它还有个内部编号叫 336A4940CSP11。这玩意儿，在GE Mark VIe和Mark VIeS Speedtronic涡轮机控制系统里，那可是个实打实的“数据采集和输出的尖兵”——它就是大名鼎鼎的模拟量I/O Pack (PAIC)！你简单理解，它就是负责把现场各种模拟量信号（比如温度、压力、流量、振动等等）精准地“翻译”成数字信号，送给控制器处理；同时，也能把控制器的数字指令“翻译”成模拟量信号，去驱动现场的执行机构，比如调节阀门、变频器等等。

你想想，在涡轮机这种对精度和实时性要求极高的场合，哪怕一点点模拟信号的偏差，都可能导致巨大的连锁反应。而 GE IS220PAICH2A 的厉害之处，就在于它拥有10路灵活配置的模拟输入和2路模拟输出，特别是其中一路输出还能支持0-200mA的大电流输出，这在某些特殊应用中可是个“杀手锏”！它通过双RJ-45以太网接口与控制器通信，确保数据传输的高速和冗余可靠性。这就像给你的涡轮机控制系统装上了“千里眼”和“顺风耳”，能够实时感知现场的每一个细微变化，并精准地做出响应。所以说，GE IS220PAICH2A 是保障你大型旋转机械和复杂工业过程稳定、高效运行的“数据基石”，有了它，你的设备才能真正“耳聪目明”，控制才能“如臂使指”！

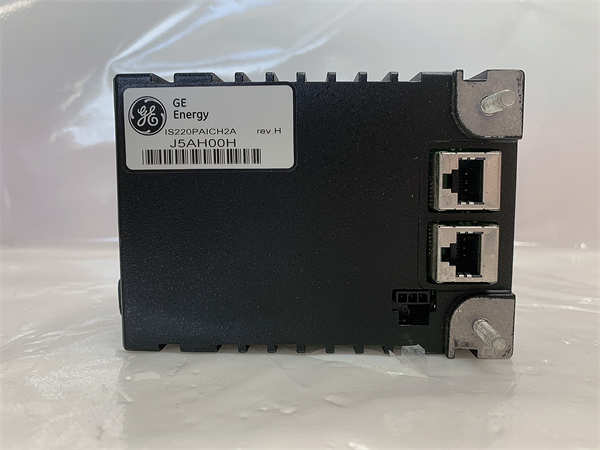

GE IS220PAICH2A 336A4940CSP11

技术规格

主要特点和优势

GE IS220PAICH2A 这块模拟量I/O模块，能在GE Mark VIe系统里担当重任，那可不是随便就能做到的，它有几项独门绝技，让你用了就明白啥叫“专业”！

首先，它的高精度模拟量信号处理能力是绝对的“硬核”！这块 GE IS220PAICH2A 模块配备了16位的模拟-数字转换器 (Analog-to-Digital Converter, ADC)，这意味着它能以极高的分辨率采集现场的模拟信号，将微小的变化都精确捕捉。这种高精度 (High Precision)，对于涡轮机控制这种需要精确到小数点后几位的应用来说，简直是生命线，确保了控制的准确性 (Accuracy) 和系统的稳定性 (Stability)。

其次，灵活的输入配置和强大的输出能力是它的“多面手”本领！GE IS220PAICH2A 的10路模拟输入可以根据现场需求灵活配置为电压或电流信号，适应各种传感器类型。更值得一提的是，它的模拟输出不仅支持标准的0-20mA，其中一路还能支持0-200mA的大电流输出。这在某些需要直接驱动大功率执行器或特殊设备的场合，省去了额外的信号转换环节，大大简化了系统设计，提升了系统效率 (System Efficiency)。

再者，双冗余以太网通信接口是它可靠性的“双保险”！这块 GE IS220PAICH2A 模块通过两个RJ-45以太网端口与Mark VIe控制器通信，支持冗余配置。这意味着即使其中一个以太网链路出现故障，另一个也能立即无缝切换，保证数据传输不中断，控制指令不失灵。这种高可靠性 (High Reliability) 和容错能力 (Fault Tolerance)，对于关键工业过程来说，是保障生产连续性和安全性的基石。

此外，GE IS220PAICH2A 还具备快速采样率 (Fast Sampling Rate) (5ms扫描时间)，能够实时监测和分析模拟输入，确保系统对现场变化的快速响应。它的坚固耐用设计，包括覆形涂层 (Conformal Coating) 保护，使得它能够在恶劣的工业环境中稳定运行，如宽泛的温度范围和潜在的腐蚀性环境，大大延长了模块的使用寿命 (Service Life)。它的模块化设计和LED诊断指示灯，也让安装、维护和故障排查变得更加简单直观，真正做到了“好用、耐用、省心”！

The GE IS220PAICH2A analog I/O module holds a critical position within GE’s Mark VIe systems, primarily due to its advanced capabilities. Firstly, its high-precision analog signal processing capability is a fundamental strength. Equipped with a 16-bit Analog-to-Digital Converter (ADC), the GE IS220PAICH2A accurately captures analog signals from the field with exceptional resolution, ensuring that even minute changes are precisely detected. This high precision is vital for applications like turbine control, where accuracy to several decimal places is critical, thereby ensuring control accuracy and system stability.

Secondly, its flexible input configuration and powerful output capability make it highly versatile. The 10 analog inputs of the GE IS220PAICH2A can be flexibly configured for voltage or current signals, accommodating various sensor types. Notably, its analog outputs not only support standard 0-20mA but one output can also handle a high-current 0-200mA output. This feature simplifies system design by eliminating the need for additional signal conversion in applications requiring direct drive of high-power actuators or specialized equipment, thereby boosting system efficiency.

Furthermore, the dual redundant Ethernet communication interfaces provide a crucial layer of reliability. The GE IS220PAICH2A module communicates with the Mark VIe controller via two RJ-45 Ethernet ports, supporting redundant configurations. This means that if one Ethernet link fails, the other seamlessly takes over, ensuring uninterrupted data transmission and control commands. This high reliability and fault tolerance are foundational for critical industrial processes, guaranteeing production continuity and safety.

Additionally, the GE IS220PAICH2A features a fast sampling rate (5ms scan time), enabling real-time monitoring and analysis of analog inputs for rapid system response to field changes. Its rugged design, including conformal coating protection, ensures stable operation in harsh industrial environments, such as wide temperature ranges and potentially corrosive atmospheres, significantly extending the module’s service life. Its modular design and LED diagnostic indicators also simplify installation, maintenance, and troubleshooting, making it a user-friendly, durable, and reliable solution.

应用领域

GE IS220PAICH2A 这块模拟量I/O模块，它的主要应用领域，那都是对模拟量信号采集和输出精度、以及系统可靠性有极高要求的“硬核”工业现场。

首先，最核心的当然是燃气轮机和蒸汽轮机控制系统。在发电厂里，需要实时监测和控制大量的模拟量参数，比如涡轮机的转速、振动、温度、压力、燃料流量等。GE IS220PAICH2A 作为Mark VIe系统中的关键I/O Pack，能够高精度地采集这些数据，并输出精确的控制信号去调节执行机构，确保涡轮机组的安全、高效运行。

其次，在电力系统自动化中，它也扮演着重要角色。除了直接控制发电机组，它还可以用于变电站的监测和控制，采集变压器温度、线路电流电压等模拟量数据，为电网的稳定运行提供实时信息。

再来，石油天然气和石化行业也是它的重要舞台。在炼油厂、化工厂等复杂工艺流程中，需要对各种液体、气体的流量、压力、温度进行精确测量和控制。GE IS220PAICH2A 能够无缝集成到DCS系统中，实现对这些关键模拟量参数的精准监测和调节，保障生产过程的安全和优化。

此外，在一些对高精度模拟量控制有特殊要求的场合，例如大型测试台、实验室自动化、以及一些需要精细调节的特种工业设备中，GE IS220PAICH2A 都能提供可靠的解决方案。它的存在，就是为了让这些“不能出一点差错”的模拟量信号，能够被精准地捕捉和控制，确保整个系统的“耳聪目明”和“手脚灵活”。

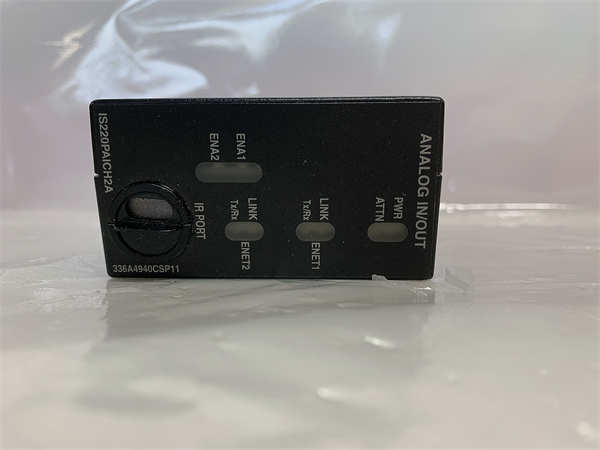

GE IS220PAICH2A 336A4940CSP11

相关产品

与 GE IS220PAICH2A (及 336A4940CSP11) 模拟量I/O模块紧密相关的产品，通常是GE Mark VIe Speedtronic涡轮机控制系统中的其他I/O Pack和控制器模块：

GE IS220PAICH1B：这是 GE IS220PAICH2A 的一个相关型号，也是模拟量I/O Pack，可能在某些功能或硬件版本上有所差异，但通常可以作为替代。

GE IS220PDOAH1A (3364940CSP2)：数字量输出I/O Pack，与 GE IS220PAICH2A 共同构成完整的I/O系统，负责输出开关量信号。

GE IS220PDIAH1A (336A4940CSP1)：数字量输入I/O Pack，负责采集现场数字量信号。

GE IS220PPROS1B (336A5026ADP22)：紧急涡轮保护I/O Pack，用于关键安全联锁。

GE IS220PPDAH1B (336A5026ADP14)：电源监测I/O Pack，用于监测电源状态。

GE IS215UCVEH2A (VMIVME-7614-132)：UCVE控制器模块，作为Mark VIe系统的核心处理器，与 GE IS220PAICH2A 进行通信和数据交换。

GE TBAIH1C / STAI：这些是与 GE IS220PAICH2A 直接连接的模拟量输入端子板，提供现场接线接口。

安装与维护

安装前准备: 在您准备安装 GE IS220PAICH2A 这块模拟量I/O模块时，安全规程那是必须严格遵守的！首先，务必确认所有相关设备的电源都已经彻底断开，并且严格执行LOTO (Lockout/Tagout) 规程，挂好警示牌，防止任何意外的送电。仔细查阅 GE IS220PAICH2A 的官方安装手册 (例如GEH-6721_Vol_II)，那里面有详细的模块安装步骤、DC-37针连接器与端子板的连接方式、以及双RJ-45以太网接口的接线图，任何一点都不能马虎。检查您打算安装模块的控制柜环境，确保其符合模块的工作温度、湿度和防尘要求，保持内部清洁干燥。在操作模块时，请务必佩戴防静电手环，并确保身体可靠接地，静电对这类精密电子元件的损害是不可逆的。最后，仔细核对所有模拟量信号线缆的类型、屏蔽要求和接线质量，确保信号传输的完整性和抗干扰能力。

维护建议: 对 GE IS220PAICH2A 模块的日常维护，其实主要是以预防性检查和环境管理为主。定期检查模块上的LED指示灯，它们是模块工作状态的“晴雨表”，例如电源指示灯、通信活动指示灯等，一旦有异常灯亮，就得赶紧查阅手册找原因。保持模块及其所在控制柜内部的清洁，定期清除灰尘，因为灰尘堆积会影响散热，甚至可能引起短路。检查所有连接线缆是否牢固，特别是DC-37针连接器和RJ-45以太网接口，是否有松动或损坏，确保信号传输和通信链路的完整性。虽然 GE IS220PAICH2A 设计得非常坚固耐用，但持续监测其运行参数，并在发现异常时及时处理，能大大延长其使用寿命。
