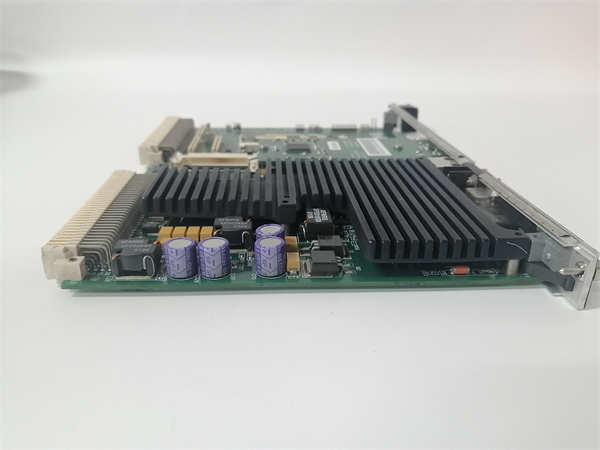

GE IS215UCVEH2AE | Mark VIe UCVE 控制单元

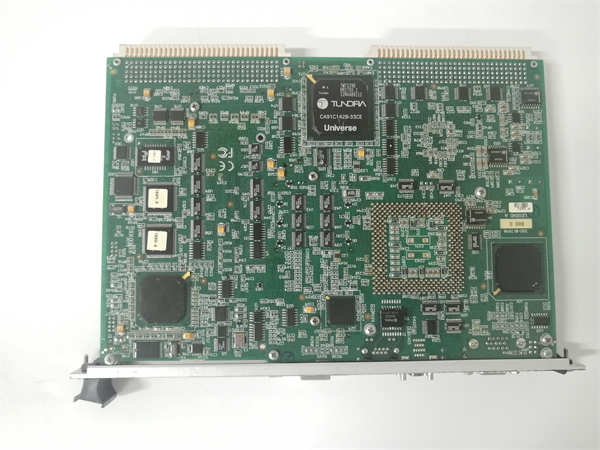

GE IS215UCVEH2AE | Mark VIe UCVE 控制单元 - 图片 2

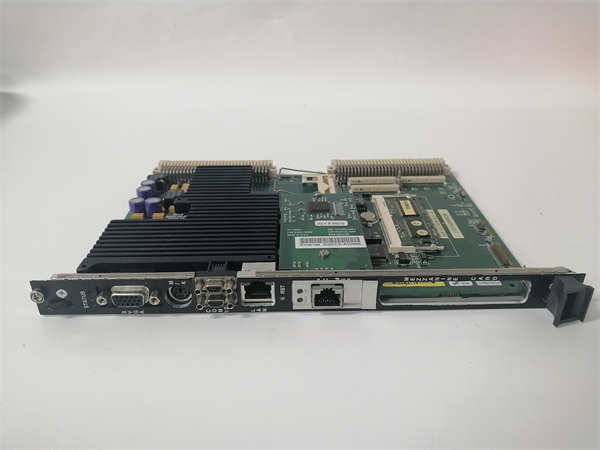

GE IS215UCVEH2AE | Mark VIe UCVE 控制单元 - 图片 3
GE IS215UCVEH2AE | Mark VIe UCVE 控制单元 - 图片 4

GE IS215UCVEH2AE | Mark VIe UCVE 控制单元

型号: IS215UCVEH2AE
品牌: GE (General Electric)
核心功能: 作为 Mark VIe 分布式控制系统的核心处理单元，执行三重化（TMR）或双冗余（SR）架构下的实时控制、保护与数据协调逻辑
系统适配: 适用于 GE Mark VIe 燃气轮机、蒸汽轮机及联合循环控制系统，兼容 VME-based I/O 站与智能现场设备（如 VCMI、VSVO 模块）
质保标准: 12个月功能质保，经全面检测

分类：

描述

关键技术规格

  • 产品型号: IS215UCVEH2AE
  • 制造商: GE Power / GE Vernova
  • 系统平台: Mark VIe 涡轮控制系统（Turbine Control System）
  • 处理器架构: PowerPC 多核嵌入式 CPU，支持 TMR（三重模冗余）表决逻辑
  • 内存配置: 集成 DDR SDRAM 与非易失性存储，用于程序与事件日志缓存
  • 通信接口: 双冗余 Ethernet（用于 HMI、Historian、Cimplicity）、I/O Link（光纤，连接 VCMI 模块）、Service Port（RS-232/USB）
  • 控制周期: 典型 10 ms（可配置），满足 ISO 8528 与 API 612 快速响应要求
  • 功耗: ≈ 25 W（依负载与冗余配置）
  • 工作温度: 0°C 至 +60°C（工业级）
  • 尺寸/安装方式: 6U VME 尺寸（233.35 mm × 160 mm），安装于 Mark VIe 控制机架（如 PSCA 或 PSCL 机箱）
  • 固件兼容: 支持 ToolboxST v5.x–v9.x 编程环境，需匹配 Mark VIe 控制应用版本（如 R4.x, R5.x）
GE IS215UCVEH2AE

GE IS215UCVEH2AE

功能定位与应用场景分析

IS215UCVEH2AE 是 GE Mark VIe 控制系统中的核心控制处理器（UCVE = Universal Control and Voting Engine），专为高可用性、高安全性能源动力设备设计。其采用硬件级三重化架构——三个独立 CPU 通道并行执行相同控制逻辑，并通过专用表决电路实现“三取二”（2oo3）输出，确保即使单点或双点故障，系统仍能安全停机或维持运行。这一设计满足 IEC 61508 SIL3 与 API 670 标准，是燃机、汽轮机、压缩机等旋转机械保护系统的基石。

该模块不仅处理常规启停、负荷调节、燃料控制等闭环逻辑，还集成超速保护（110% trip）、熄火检测、振动联锁、燃烧动态监控等关键安全功能。其与 VCMI（VME Communication Module Interface）协同，实现对数千个 I/O 点的毫秒级扫描与诊断，保障机组在复杂工况下的稳定运行。

典型应用场景：

  • 用于 F 级/HA 级重型燃气轮机主控与保护系统
  • 应用于联合循环电厂中汽轮机与余热锅炉协调控制
  • 作为 LNG 压缩机驱动透平的安全控制核心
  • 支持老旧 Mark V 系统向 Mark VIe 的无缝升级项目

我们的质量标准与测试流程

我们深知，一个不可靠的控制器模块可能导致整套燃机非计划停机，带来数百万美元损失。为此，我们建立了针对 Mark VIe 核心模块的标准化检测体系，确保所有 IS215UCVEH2AE 经过严格验证。

测试流程：

  • 外观与接口检测: 检查 PCB 无腐蚀、电容无鼓包，VME 金手指清洁无氧化
  • 上电自检（POST）验证: 确认三通道 CPU 均通过上电自检，无硬件故障码
  • 通信链路测试: 通过 Service Port 与 ToolboxST 连接，验证 Ethernet、I/O Link 光纤通信正常
  • 固件与应用加载: 成功加载标准 R5.0 控制应用，读取模块状态、I/O 映射及诊断缓冲区
  • 热插拔与冗余切换模拟: 在模拟机架中验证主备切换逻辑（若配置 SR 模式）
  • 最终质检: 仅通过全部检测项的模块方可出库，并附带测试报告
GE IS215UCVEH2AE

GE IS215UCVEH2AE

兼容性与升级路径

为确保 IS215UCVEH2AE 能100%兼容您的 Mark VIe 系统，我们的工程团队建议在采购前核对以下项目：

需核对要点：

  • 固件版本: 模块标签应标明 “H2AE” 后缀，对应 R4.0x–R5.1x 应用环境
  • 机架类型: 适用于 PSCA（Power Supply and Controller Assembly）或 PSCL 机箱
  • 配套模块: 需搭配 IS215VCMIH2A（通信接口）及 IS215PSDAH2A（电源分配）使用
  • 替代关系: IS215UCVEH2AE 可替代早期 H1AE 版本（需确认应用兼容性）
  • 软件环境: 必须使用 GE 官方 ToolboxST 工具进行组态，不支持第三方编程
