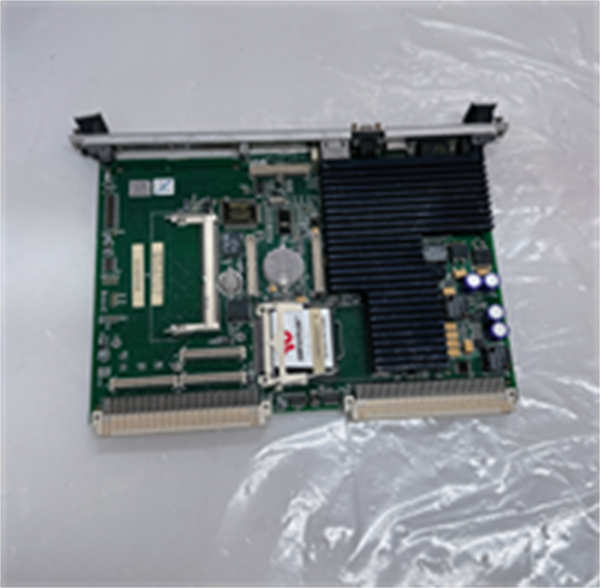

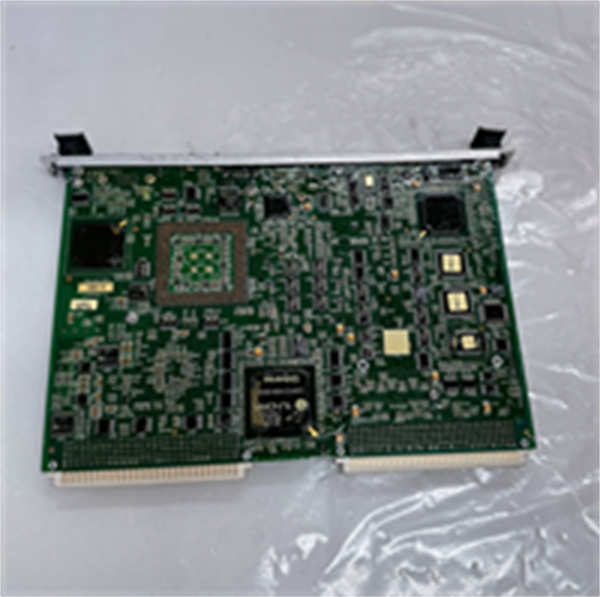

GE IS215UCVEH2AE 通用控制电压I/O处理卡 – Mark VIe/VIeS系统增强型DI/DO核心！

描述

GE IS215UCVEH2AE：这块增强型通用控制电压I/O处理卡，是GE Mark VIe系统的高性能指令与状态管理中枢。它集成了高密度、高速率的DI/DO和精确的DC电压输出，专用于关键执行器驱动和海量状态采集。核心功能：高速DI/DO与精确VO，I/O密度：高密度，H2AE版本：性能更优。这是确保燃机、流程控制指令精准、海量状态实时采集的核心处理单元！

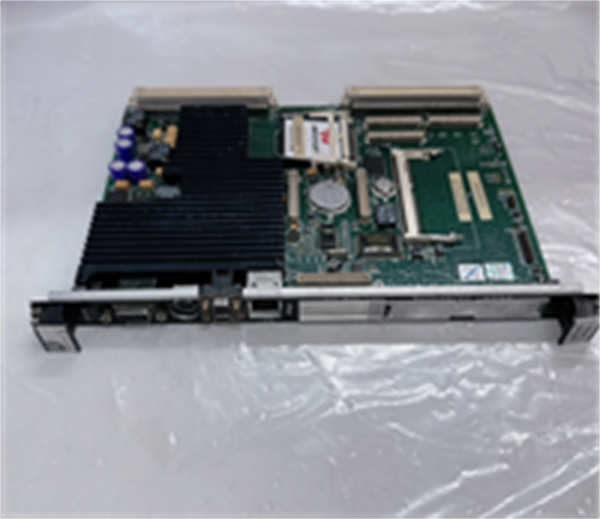

IS215UCVEH2AE GE

IS215UCVEH2AE 产品概述

GE IS215UCVEH2AE 模块是通用电气（GE）Mark VIe/VIeS系列涡轮机和流程控制系统中高度集成化、多功能I/O处理卡的最新版本之一。型号中的 UCVE（Universal Control Voltage Ethernet）延续了其双重功能定位：即同时处理高密度、高速率的数字量信号和精确稳定的DC电压输出。

在复杂的工业自动化环境中，IS215UCVEH2AE 的价值在于其高集成度和高可靠性。它作为I/O处理卡，通过高速背板总线与核心控制器（如ACLE/CPUE）紧密配合：

数字量I/O集中管理：它负责采集大量的设备开关状态（如阀门、泵、风机）作为联锁和控制逻辑的输入（DI），并向现场执行器发出大量的启停指令（DO）。它的高速处理能力确保了联锁逻辑能以极快的速度执行。

精确电压输出（VO）驱动：同时，GE IS215UCVEH2AE 提供稳定、精确的DC电压信号输出（例如0-10V），用于直接驱动比例阀、变频器等需要精细调节的执行器。

H2AE版本通常意味着该模块采用了最新的元件和固件，在电磁兼容性（EMC）和诊断功能上进行了进一步增强。这使得 GE IS215UCVEH2AE 能够更好地支持Mark VIe系统的双冗余（HA）或三模冗余（TMR）配置，确保在最严苛的环境下，控制指令的执行无误、状态采集无失真。它是高速、高可靠性控制的中坚力量。

IS215UCVEH2AE 技术规格

主要特点和优势

高度集成，实现控制回路的极致紧凑： 兄弟，GE IS215UCVEH2AE 把高密度的开关量（Digital I/O）和精确的电压输出（Voltage Output）完美地融合在一张卡上。在复杂的工业流程中，很多控制点需要同时进行状态监测（DI）、开关控制（DO），并用比例电压（VO）进行精细调节。这种集成不仅极大地节省了控制柜内的插槽，更重要的意义在于它简化了数据流路径，使得由控制器（Controller）发出的指令能够高速、同步地执行，从而提高了整个分布式控制系统（DCS）的控制精度和实时性（Real-time Performance）。

增强型的故障诊断和抗干扰设计： IS215UCVEH2AE 的 H2AE 版本在硬件上针对工业环境的恶劣挑战进行了优化。它提供高等级的电气隔离（Galvanic Isolation），有效抑制现场的电磁干扰（EMI），保障了数字量采集的纯净度和电压输出的稳定性。它的增强型诊断功能（Enhanced Diagnostics）可以实时检测每个DI/DO通道的熔断器状态、负载断线、短路或接地故障，极大地提高了故障检测率。在 TMR三模冗余（Triple Modular Redundancy）系统中，这种高诊断覆盖率（High Diagnostic Coverage）是确保安全投票逻辑（Voting Logic）正确执行的底层技术保障。

无缝支持冗余，保障运行连续性： 作为Mark VIe系统I/O处理卡，GE IS215UCVEH2AE 是高可用性（HA）和TMR系统的关键一环。它能够以冗余配置安装在背板上，并与冗余的核心控制器进行高速数据同步。在任一模块发生故障时，系统能够通过无扰动切换（Bumpless Transfer）或投票机制（Voting Mechanism）继续运行，而不会对现场的连续生产流程造成任何影响。这种强大的故障容错能力（Fault Tolerance）是电力、石化等高风险、高价值行业选择 IS215UCVEH2AE 的决定性因素。

The GE IS215UCVEH2AE module is a sophisticated, integrated I/O processor engineered for critical control applications within the Mark VIe platform. Its primary technical advantage is the simultaneous management of high-density Digital I/O (DI/DO) and precision DC Voltage Output (VO). This capability is crucial for systems requiring both extensive discrete status monitoring and the accurate, fine-grained control provided by voltage-driven actuators like proportional valves.

The H2AE revision signifies the incorporation of optimized hardware and firmware, leading to superior performance in electromagnetic compatibility (EMC) and enhanced self-diagnostic features. This superior isolation and diagnostics capability ensures the integrity of the data being acquired and the stability of the output commands, even in electrically noisy environments. Crucially, the IS215UCVEH2AE provides robust support for Triple Modular Redundancy (TMR) architectures. When deployed in a redundant configuration, it ensures that all input states are confirmed and output commands are voted upon, minimizing the probability of both spurious trips and dangerous failures to act, thereby maximizing overall system availability in continuous process and turbomachinery control.

应用领域

IS215UCVEH2AE 模块因其高集成度、高密度以及对精确电压输出的支持，被广泛应用于对I/O数量和控制精度有高要求的领域。

燃气轮机和蒸汽轮机辅助系统控制：在燃机系统中，IS215UCVEH2AE 负责管理庞大的辅助设备群，包括润滑油系统、液压系统、冷却系统的阀门、泵和风机。它采集这些设备的开关状态（如阀门全开/全关限位）并输出启停指令。同时，它可能提供精确电压（VO）信号，用于驱动燃气分配或调速系统中的高精度比例阀。

大型流程工业和水处理系统：在石化、化工等大型连续流程中，以及电厂的水处理、脱硫脱硝（FGD）系统中，它用于集中管理数百个现场设备的状态和指令。IS215UCVEH2AE 的高密度特性有效减少了所需的I/O模块数量，简化了接线和维护工作。

设备联锁和逻辑保护系统：在HA/TMR配置中，虽然不一定是最高的SIL认证卡，但 IS215UCVEH2AE 采集的所有开关量状态是联锁保护逻辑（Interlock Protection Logic）的重要组成部分。它的快速响应和诊断能力确保了联锁逻辑能够基于最新、最可靠的状态信息来判断和执行安全动作。

IS215UCVEH2AE GE

相关产品

IS215UCVEH2AE 是I/O处理卡，需要终端板、背板和核心控制器协同工作。以下是一些常用配套或相关型号：

IS215UCVEH2AE：当前型号，增强型通用控制电压I/O处理卡。

IS215UCVEH2AB：IS215UCVEH2AE 的较早版本，功能类似，但H2AE通常拥有更新的固件和优化。

IS210DDIOH1A：数字量输入/输出终端板，通过电缆与 IS215UCVEH2AE 连接，提供现场接线端子。

IS215ACLEH1BB：冗余控制处理器（CPU），是 IS215UCVEH2AE 的上级指令来源和数据接收者。

IS215ASETB1A：模拟量I/O处理卡，用于更高精度的电流/电压模拟量信号处理，可作为 IS215UCVEH2AE 模拟量功能的补充。

IS200PDCCH1A：GE Mark VIe的DC电源分配卡，为包括 IS215UCVEH2AE 在内的所有模块提供稳定电源。

IS200BPPBH2BMD：I/O机架背板，IS215UCVEH2AE 安装在其上，承载电源和高速通信总线。

IS210TBCIH1A：热电偶输入终端板，用于采集温度信号，与 IS215UCVEH2AE 共同构成I/O子系统。

安装与维护

安装前准备: 安装 GE IS215UCVEH2AE 模块，必须执行断电操作和严格的静电防护。作为高密度、多功能I/O卡，务必确保其正确、稳固地插入指定的I/O背板插槽，锁定固定扣具。IS215UCVEH2AE 通过特定的电缆连接到现场终端板，连接电缆的正确性至关重要，必须严格按照GE手册的插头和槽位编号进行连接，避免因错位导致I/O通道功能混乱。在连接电压输出通道（VO）时，需要仔细核对负载阻抗，确保负载在 IS215UCVEH2AE 规定的最大驱动电流和电压范围内，防止损坏输出电路。

维护建议: 对 GE IS215UCVEH2AE 的维护，重点是全面诊断和冗余状态。应定期通过ToolboxST软件检查 IS215UCVEH2AE 所有DI/DO通道的诊断标志，包括断线、短路、地故障等。
