GE IS215UCCCM04AB – Mark VIe 涡轮控制系统升级版CPU板，性能卓越！

描述

GE IS215UCCCM04AB：这块模块是GE Mark VIe和Mark VIe Speedtronic涡轮控制系统中的核心Compact PCI (CPCI) 控制器板的升级版本，通常被称为VME控制器卡或CPU板。相较于IS215UCCCM04A，它可能采用了更强的处理器（如Intel Pentium M 1.6 GHz）、更大的内存配置。它仍然集成了处理器、内存（如128MB Flash和256MB DRAM），并包含一个IS200 EPMC子板。其主要功能是提供极其可靠的数据处理、通信和控制，作为系统的中央处理单元，协调传感器、执行器和其他控制元件的操作。它预装了QNX Neutrino实时操作系统，以确保在严苛工业应用中的高性能和高可靠性。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业控制系统稳定的靠山，没毛病！

产品详细说明

IS215UCCCM04AB 产品概述

各位兄弟们，今天咱就来扒一扒GE的“升级版控制大脑”—— IS215UCCCM04AB 模块。这玩意儿，说白了，是通用电气（GE）专门为它的Mark VIe 和 Mark VIe Speedtronic 涡轮和过程控制系统设计的一个核心Compact PCI (CPCI) 控制器板。这个型号中的 “AB” 后缀通常表明它是 “A” 版本的改进或升级，通常意味着在处理器性能、内存容量或某些功能特性上有所增强，以应对更复杂、更严苛的工业控制需求。

在咱们的工业现场，特别是涉及到大型旋转机械（如燃气轮机、蒸汽轮机）或复杂生产过程的控制，一个强大、稳定、响应迅速且不断优化的“大脑”是整个系统高效、安全运行的基石。IS215UCCCM04AB 正是为了承担这一重任并提供更卓越性能而存在的。

从功能上讲，IS215UCCCM04AB 的核心任务依然是作为Mark VIe系统的中央处理单元 (CPU)。它负责：

• 更强劲的数据处理和控制算法执行：凭借升级的处理器（例如，一些资料显示它可能搭载了Intel Pentium M 1.6 GHz处理器），它能以更快的速度和更高的效率处理海量的传感器数据，并执行更复杂的控制算法，从而实现对工业设备的更精细、更快速的控制。
• 高速实时通信：其面板上通常拥有六个以太网端口，这些端口是Mark VIe系统专用的I/O网络 (IONet)接口，用于与I/O包进行高速、实时的通信，确保数据在控制器和现场设备之间快速准确地交换。它继续支持IEEE 1588协议，实现系统内各模块的精确时钟同步。
• 系统管理和高级诊断：内置微芯片存储数据和控制条件，并具备更强大的诊断和监控功能，通过板载LED指示灯提供运行状态的视觉反馈，帮助操作员更快速准确地识别和解决潜在问题，从而进一步减少停机时间。
• 实时操作系统优化：它通常继续运行QNX Neutrino实时操作系统，但可能针对新硬件进行了优化，以确保在严苛工业应用中提供更卓越的性能和更可靠的响应。

IS215UCCCM04AB 模块通常由一个IS215UCCC H4板、128MB闪存、256MB DRAM以及一个IS200 EPMC子板组装而成。它被设计为符合CPCI 3U标准，能够稳定地锁定在VME机架中，并采用各种电容和干扰抑制器来确保在复杂电气环境中的稳定运行。凭借其增强的处理能力、高速通信能力和坚固的设计，GE IS215UCCCM04AB 在电力、石油天然气等关键基础设施领域中扮演着至关重要的角色。

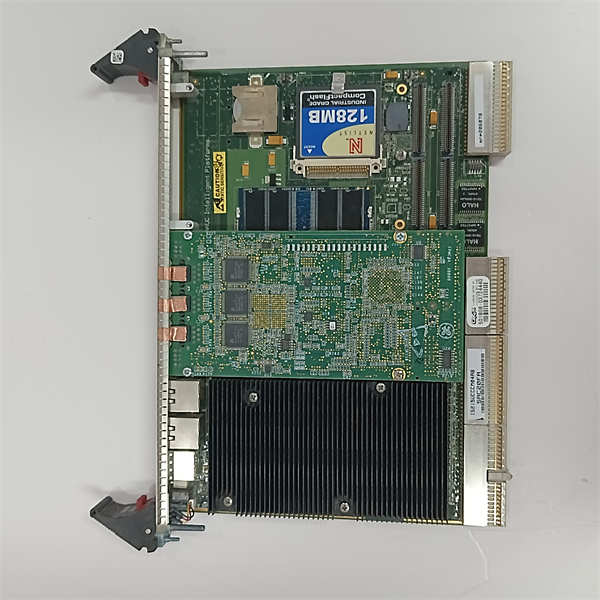

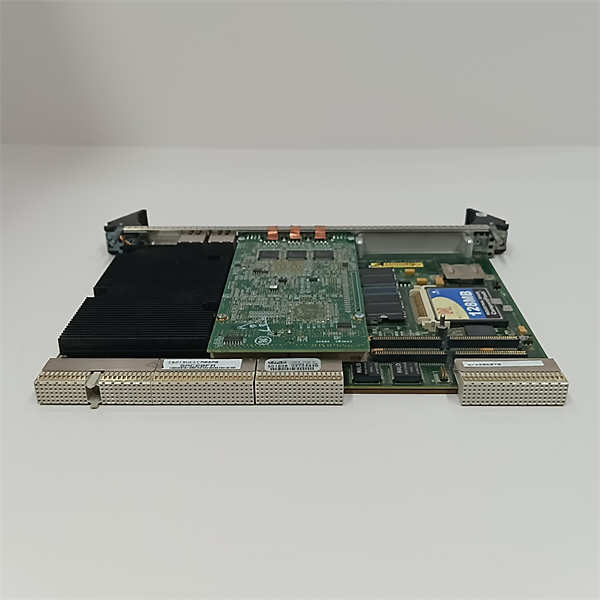

GE IS215UCCCM04AB

IS215UCCCM04AB 技术规格 (基于现有信息整合)

主要特点和优势

咱这块 GE IS215UCCCM04AB 模块，为啥能在工业圈里吃得开？那可不是吹的，都是实打实的本事！

首先，处理器升级，性能更强劲：相较于之前的版本，”AB” 后缀通常意味着处理器得到了升级，比如搭载了Intel Pentium M 1.6 GHz 这样的高性能CPU。这意味着它能够以更快的速度处理更大量的数据，运行更复杂的控制算法，从而实现对工业过程更精准、更实时的控制，对于要求极致响应速度和处理能力的场景至关重要。

其次，高速实时通信，保障数据流：IS215UCCCM04AB 拥有多个专用的以太网端口 (IONet)，这些端口是为GE Mark VIe系统内部的高速、实时数据交换而设计的。它确保了控制器与现场I/O模块之间的数据传输几乎没有延迟，对于需要毫秒级响应的工业过程至关重要。同时，支持IEEE 1588协议，能够精确同步整个系统的时间，为事件序列记录和故障分析提供准确的时间戳。

再来，实时操作系统加持，稳定可靠：它预装了业界知名的QNX Neutrino实时操作系统。这个系统以其卓越的实时性能和高可靠性而闻名，能够确保在各种工作负载下，控制任务都能按照严格的时间要求执行，避免了传统通用操作系统可能出现的延迟和不稳定问题。这对于要求高可用性、不能容忍停机的关键工业应用来说，是极其重要的保障。

最后，工业级坚固耐用，经久考验：工业现场环境恶劣，高温、电气噪声、震动都是常态。IS215UCCCM04AB 在设计上就充分考虑了这些因素，采用了高质量的工业级组件和电路设计，并内置了多种干扰抑制器，能够有效抵御外部电气干扰。这种坚固耐用和高抗干扰能力确保了它能够在最严苛的工业环境中长期稳定运行，最大限度地减少了故障和维护需求。

应用领域

这块 IS215UCCCM04AB 模块，在咱们工业界那可是个“中枢神经”，应用场景主要集中在：

首先，电力行业，这是它的“核心战场”。特别是燃气轮机、蒸汽轮机、水轮机等大型发电机的控制系统。在GE的Mark VIe Speedtronic控制系统中，IS215UCCCM04AB作为核心CPU，负责整个涡轮机的启动、运行、停机、燃料管理、保护逻辑和故障诊断，确保发电机组的安全高效运行，是保障电网稳定的关键。它的升级版本能够更好地应对更大数据量和更复杂的控制策略。

再就是 石油天然气和化工行业，这里的各种大型压缩机、泵站、复杂反应器等关键设备的控制和监测，都需要高可靠、高性能的控制系统。IS215UCCCM04AB可以作为这些过程控制的核心处理器，执行复杂的控制策略，实现工艺参数的精确调节和安全联锁。

此外，在一些对控制精度、实时性和可靠性有极高要求的其他重工业领域，例如钢铁冶金、矿山机械、大型制造流水线等，只要采用了GE Mark VIe或其他兼容的控制平台，IS215UCCCM04AB都能提供强大的控制算力和稳定运行保障。它就是那个“核心决策者”，为工业生产提供持续的、强大的“智慧”支持！

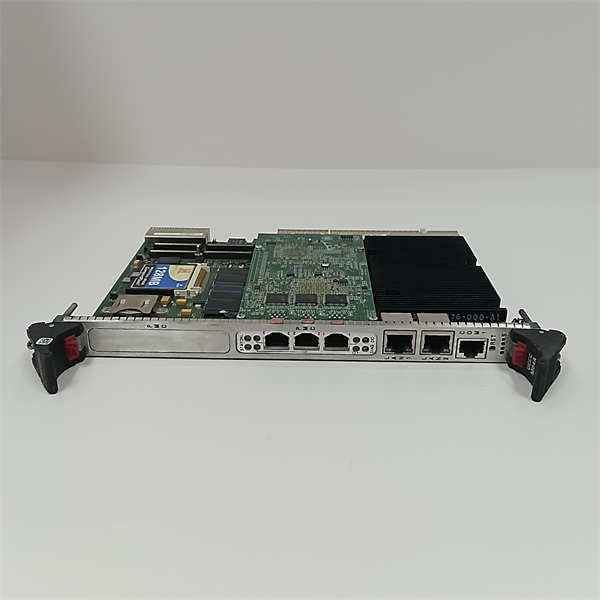

GE IS215UCCCM04AB

相关产品

跟咱们 GE IS215UCCCM04AB 模块“沾亲带故”的兄弟姐妹们也不少，都是GE Mark VIe或相关控制系统里的好搭档：

• GE Mark VIe I/O模块：例如IS200/IS215系列的各种数字量输入/输出、模拟量输入/输出、热电偶/RTD输入等模块，它们负责现场信号的采集和输出，并与IS215UCCCM04AB通过IONet进行通信。
• GE Mark VIe 终端板 (Terminal Boards)：这些板卡用于现场接线，连接传感器和执行器，并将信号传输给I/O模块，是连接物理世界和控制系统的桥梁。
• GE Mark VIe 机架和背板：IS215UCCCM04AB会安装在特定的CPCI机架插槽中，通过背板与系统其他模块进行电气和数据连接。
• GE ToolboxST 软件：这是用于Mark VIe系统的配置、编程、诊断和维护的集成软件平台，工程师通过它对IS215UCCCM04AB进行组态和监控。
• GE电源供应器 (Power Supplies)：为Mark VIe系统提供主电源的AC/DC或DC/DC转换器，确保IS215UCCCM04AB获得稳定可靠的电力供应。
• GE IS215UCCCM04A：作为其前序版本，两者在兼容性上通常很好，但在性能和某些细节上可能有所差异。

安装与维护

安装前准备

在安装 GE IS215UCCCM04AB 模块之前，各位老铁，你可得把功课做足了！

1. 安全第一：首先，确保你手头儿的 IS215UCCCM04AB是原厂正品，包装完好无损。然后，断电！断电！断电！ 这是咱们工业现场永远的第一原则，特别是涉及到电气接线和系统模块的插拔，安全永远是第一位的，千万别拿自己的安全开玩笑。
2. 静电防护：在操作任何电路板之前，务必佩戴防静电腕带并接地，或者采取其他静电防护措施。静电是电子元件的“隐形杀手”，一个不小心可能就把好好的模块给“烧”了。
3. 环境检查：检查一下安装位置（通常是Mark VIe机架内的特定CPCI插槽），确保有足够的空间，没有障碍物。虽然模块自身坚固，但确保机架内部环境清洁、无灰尘、无腐蚀性气体，能进一步延长其寿命。
4. 文档查阅：严格按照GE提供的官方安装手册 (如GEH-6721L 或 GEH-6725)和系统接线图进行操作。确认模块的正确插槽位置、接口接线方式（特别是6个以太网端口的连接），以及任何必要的配置跳线（如果有的话）。任何错误的接线或插拔都可能导致设备损坏或系统故障。

维护建议

说起 IS215UCCCM04AB 的维护，由于它是一个核心控制模块，虽然本身故障率较低，但日常的“体检”和“保养”是必不可少的。

1. 定期外观检查：“看”就是定期检查模块的外观，有没有物理损伤、连接器松动、灰尘堆积或腐蚀迹象。特别是以太网端口的连接是否牢固。
2. LED指示灯监控：注意模块面板上的任何LED指示灯状态。这些指示灯是快速判断模块工作状态和诊断潜在问题的重要依据。如果发现异常灯亮起，应立即查阅手册进行故障排查。
3. 系统诊断与日志分析：利用GE的ToolboxST软件，定期对Mark VIe系统进行全面的诊断。查看控制器（UCCC）的运行状态、内存使用情况、CPU负载以及任何报警或故障日志。对历史数据和日志的分析有助于预测潜在问题并进行预防性维护。
4. 环境清洁：如果模块安装在多尘的环境中，可以定期进行清洁。使用干净的干燥压缩空气轻轻吹走灰尘，但注意不要直接对着连接器或敏感元件猛吹。确保机架内的冷却气流不受阻碍。
5. 软件/固件更新：当GE发布新的固件更新时，评估是否需要升级，以获取新功能或修复已知问题。但请注意，升级前务必做好系统和应用数据备份，并严格按照官方升级指南操作，确保操作正确，避免“变砖”。
6. 电池检查：控制器板上通常会有用于备份CMOS设置和实时时钟的电池。需要定期检查其状态，并根据厂家建议的寿命进行更换，以确保系统时间的准确性和配置信息的保存。
7. 专业服务：任何涉及到 IS215UCCCM04AB内部硬件故障排除、更换或复杂的系统配置更改，都强烈建议由具备GE资质的专业工程师进行操作，确保系统的正常运行和设备的安全性。
