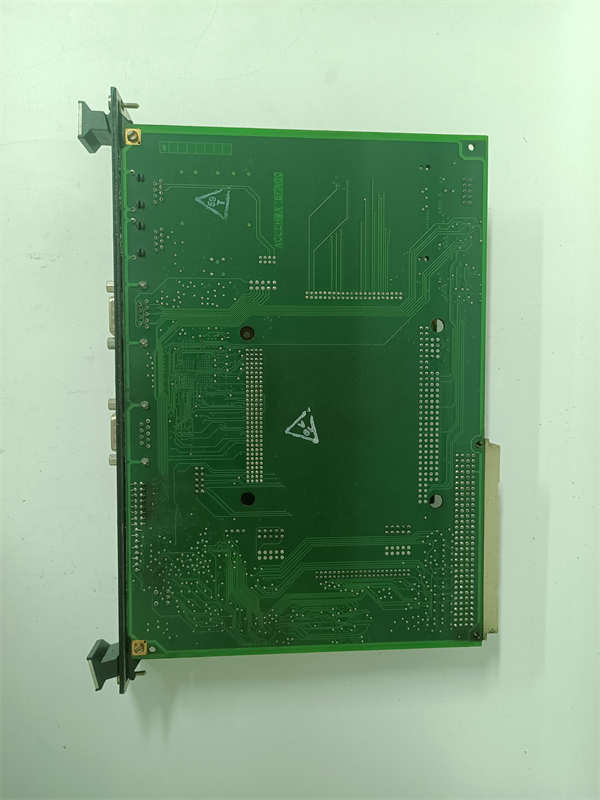

GE IS215ACLEH1AB & IS200ACLEH1ABA | 励磁与燃机控制系统AC信号调理卡 | 全通道精度验证 - 图片 2
GE IS215ACLEH1AB & IS200ACLEH1ABA | 励磁与燃机控制系统AC信号调理卡 | 全通道精度验证 - 图片 3
GE IS215ACLEH1AB & IS200ACLEH1ABA | 励磁与燃机控制系统AC信号调理卡 | 全通道精度验证 - 图片 4

GE IS215ACLEH1AB & IS200ACLEH1ABA | 励磁与燃机控制系统AC信号调理卡 | 全通道精度验证

  • 型号: IS215ACLEH1AB（Mark VIe平台） / IS200ACLEH1ABA（EX2100e平台）
  • 品牌: GE（General Electric，现为GE Vernova）
  • 核心功能: 专用于GE Mark VIe（燃机控制）和EX2100e（励磁控制）系统的高精度交流线路信号调理模块，实现对发电机端电压、电流等模拟量的隔离、衰减与滤波，为保护与控制算法提供可靠输入。
  • 供货状态: 停产备件可询，提供经系统级校准验证的优质库存单元
  • 质保标准: 12个月质保，经全通道精度、相位及绝缘性能测试
分类：

描述

关键技术规格

  • 产品型号: IS215ACLEH1AB（Mark VIe） / IS200ACLEH1ABA（EX2100e）
  • 制造商: GE（General Electric / GE Vernova）
  • 所属系统:
    • IS215ACLEH1AB：Mark VIe 燃气轮机/蒸汽轮机控制系统
    • IS200ACLEH1ABA：EX2100e 数字励磁控制系统
  • 模块类型: 交流线路信号调理接口卡（AC Line Conditioning Module）
  • 输入通道: 4路隔离电压输入（典型配置：Vab, Vbc, Vca, Vn）或3V+1I组合（依系统配置）
  • 电压输入范围: 支持100–700 VAC（线电压），通过内部精密电阻分压网络适配
  • 电流输入范围: 支持1–5 A AC（如接入CT二次侧）
  • 输出信号: 调理后低电平模拟信号（±10 V 或 ±5 V），送至高速ADC模块（如IS215AAIH1A）
  • 隔离等级: 输入对地及通道间 ≥2500 VAC，符合IEC 61010-1安全标准
  • 频率响应: 45–65 Hz，相位误差 ≤±0.5°（关键用于同期与功率计算）
  • 安装方式: 插入Mark VIe I/O Pack 或 EX2100e VME背板指定槽位

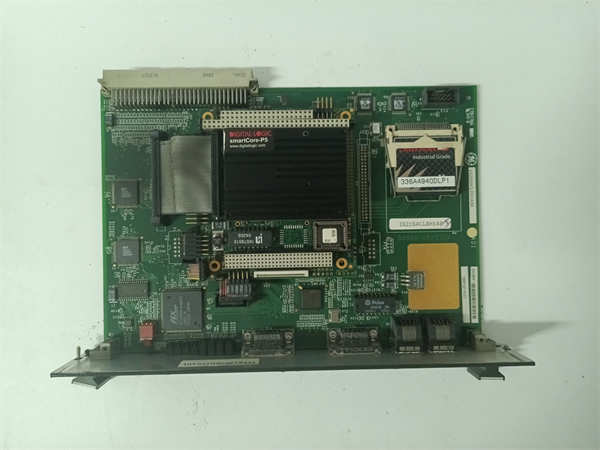

IS215ACLEH1AB IS200ACLEH1ABA

IS215ACLEH1AB IS200ACLEH1ABA

功能定位与应用场景分析

IS215ACLEH1AB 与 IS200ACLEH1ABA 是 GE 在不同控制平台下针对发电机交流电气量采集而设计的专用前端调理模块。它们的核心任务是将高电压、大电流的现场信号安全、精确地转换为控制系统可处理的低电平模拟量，同时提供强电气隔离与抗电磁干扰能力。这两款模块虽硬件相似，但固件与背板接口协议分别适配Mark VIe（基于PACSystems）和EX2100e（基于VME）架构，不可互换。

其主要解决的痛点包括：高压信号直接接入会损坏控制器、长电缆引入噪声导致测量失真、以及相位偏移影响同期并网精度。通过高精度电阻网络、屏蔽变压器（如适用）和低通滤波电路，该模块确保电压幅值、相位角及频率信息在传输过程中不失真。

典型应用场景包括：

  • 场景一：在联合循环电厂中，IS215ACLEH1AB 用于Mark VIe系统采集燃机出口断路器两侧电压，支撑自动同期逻辑；IS200ACLEH1ABA 则在EX2100e中采集发电机端电压，用于励磁调节与失磁保护。
  • 场景二：用于老旧机组控制系统升级，保留原有PT/CT回路，仅更换前端调理模块以匹配新型数字控制器。
  • 场景三：作为关键备件，替换因雷击、过压或老化导致精度漂移的原装模块，恢复系统测量基准。
  • 场景四：在黑启动或孤岛运行测试中，依赖该模块提供的高保真电压信号实现稳定频率与电压控制。

质量标准与测试流程

我们理解，交流信号调理模块的精度偏差或相位失真可能导致同期失败、无功振荡甚至保护误动。因此，我们对 IS215ACLEH1AB 与 IS200ACLEH1ABA 的验证聚焦于电气性能的可重复性与长期稳定性：

  • 外观与清洁：所有模块经工业级清洗，检查高压电阻网络无裂纹、连接器无氧化、PCB无受潮或碳化痕迹。
  • 上机实测：分别安装至Mark VIe I/O Pack测试台和EX2100e VME机架，在额定供电下连续运行24小时，监测温升与零点漂移。
  • 功能诊断：使用高精度交流信号源（Fluke 5522A级）施加多组电压/电流（如100V/5A @ 50Hz, 600V @ 60Hz），测量输出端信号幅值误差（≤±0.2%）、相位误差（≤±0.5°）及共模抑制比（≥80 dB）。同时进行绝缘耐压测试（2500 VAC/1 min）。
  • 质保承诺：仅对通过全通道精度、相位、绝缘及72小时老化测试的模块签发校准报告，并提供12个月功能性故障质保。

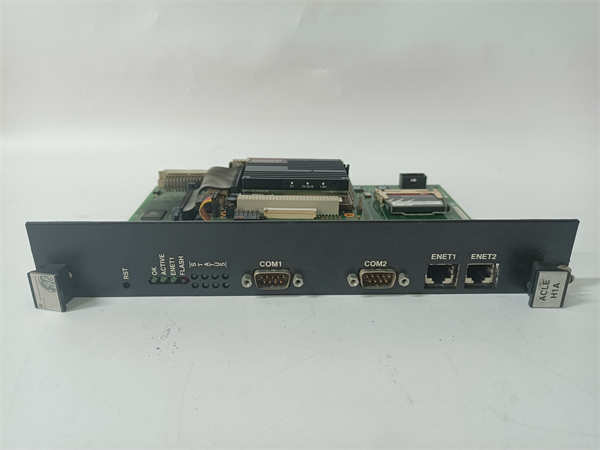

IS215ACLEH1AB IS200ACLEH1ABA

IS215ACLEH1AB IS200ACLEH1ABA

兼容性与升级路径 (技术支持)

为确保您选用的模块与控制系统平台严格匹配，我们的技术顾问强调以下关键区分点：

  • 平台区分：IS215ACLEH1AB 仅适用于 Mark VIe 系统（I/O Pack结构，PACSystems底板）；IS200ACLEH1ABA 仅适用于 EX2100e 励磁系统（VME背板）。两者外形相似但电气接口与通信协议不兼容，严禁混用。
  • 配套组件：必须与对应平台的高速模拟输入模块（如Mark VIe的IS215AAIH1A，EX2100e的IS200AAIAH1A）配合使用，构成完整采集链路。
  • 替代关系：两型号均为各自平台的标准配置（后缀AB/ABA表示硬件修订版）。若系统仅需单相电压监测，可评估成本更低的单通道模块，但会牺牲三相平衡分析能力。
  • 专业建议：不确定您的系统属于Mark VIe还是EX2100e？请提供机柜标签照片、I/O模块前缀（IS215 vs IS200）或系统序列号，我们的控制平台专家将免费为您确认正确型号，并出具接线与校准建议。
