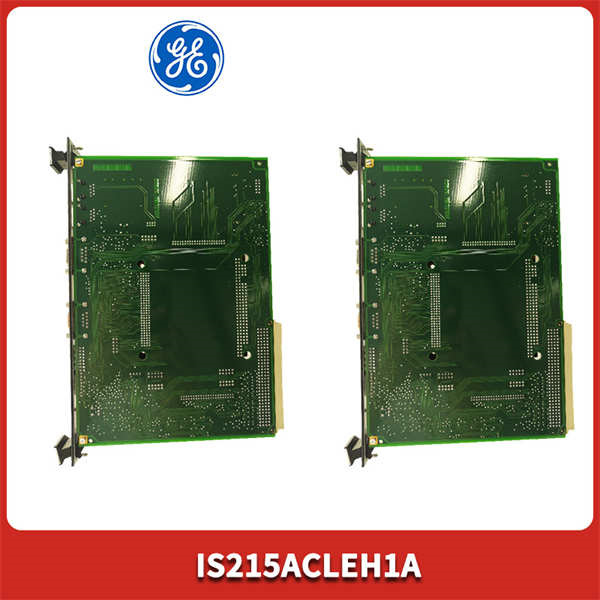

GE IS215ACLEH1A – EX2100 励磁控制核心，高集成度ACLM！

描述

GE IS215ACLEH1A：这块应用控制层模块 (ACLE)，那是GE EX2100 励磁控制系统和Mark VIe 涡轮机控制系统的“超级大脑”！它是一个微处理器驱动的主控制器，集成了400MHz Celeron或266MHz Pentium P5 CPU、128MB DRAM和256KB二级缓存。它拥有双10/100 Mbps以太网端口和双串行端口 (COM1/COM2)，支持高速数据通信和复杂的控制算法，如自动电压调节 (AVR)、电力系统稳定器 (PSS)、欠励限制 (UEL) 和无功功率/功率因数调节 (VAR/PF)。它是EX2100励磁控制系统的核心组件，也兼容Mark VIe平台，确保发电机励磁和涡轮机控制的极致精度和高可靠性。别瞅了，原厂品质，售后无忧，咱家就是你搞定GE控制系统疑难杂症的靠山，没毛病！

GE IS215ACLEH1A 产品概述

GE IS215ACLEH1A 这块模块，在工业自动化领域，特别是GE的 EX2100 励磁控制系统和 Mark VIe 涡轮机控制系统中，那可是个**“智能中枢”**！它是一款 应用控制层模块 (Application Control Layer Module – ACLE)，扮演着系统主控制器的关键角色，能够执行复杂的控制功能并管理多样的通信网络。

你想想，在那些对电力系统稳定性、发电机输出质量以及涡轮机运行效率有极致要求的场景，比如大型火力发电厂、水力发电厂、核电站的发电机励磁系统，或者高压变电站的无功补偿系统，都需要一个能够“秒懂”复杂指令、处理海量实时数据、进行精密调节、且永不掉链子的“超级大脑”。GE IS215ACLEH1A 的核心价值就在于它内置了高性能的微处理器 (例如400MHz Celeron或266MHz Pentium P5)，配备了128MB的DRAM (可扩展) 和256KB的二级缓存，能够以极高的效率运行复杂的控制算法。

IS215ACLEH1A 的主要功能之一是执行外环控制 (outer loop control functions)，例如：



自动电压调节 (AVR – Automatic Voltage Regulator)：确保发电机输出电压的稳定性和准确性，是电网稳定的关键。



电力系统稳定器 (PSS – Power System Stabilizer)：抑制电力系统中的低频振荡，提升系统稳定性。



欠励限制 (UEL – Under Excitation Limit Control)：防止发电机在欠励状态下运行过久，保护发电机。



无功功率/功率因数调节 (VAR/PF – VAR/power factor regulator)：精确控制发电机向电网输出的无功功率，维持电网功率因数在最佳状态。



在通信方面，GE IS215ACLEH1A 同样展现了卓越的灵活性和强大功能。它配备了双10/100 Mbps以太网端口 (ENET1/ENET2) 和两个串行通信端口 (COM1/COM2)。这些端口支持高速以太网通信和多种串行协议，使得ACLE模块能够与涡轮机控制系统、HMI (人机界面)、DCS (分布式控制系统) 以及其他上层控制系统进行无缝、高效的数据交换和网络集成。

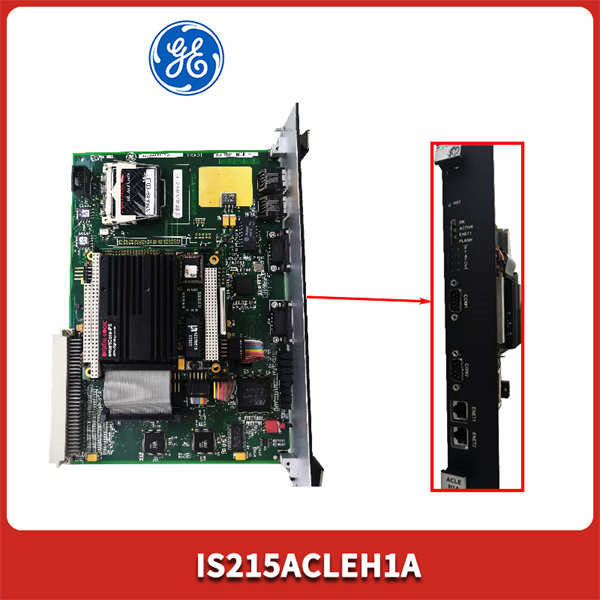

IS215ACLEH1A 通常安装在GE EX2100 励磁控制系统的标准机架中，占用两个半槽位（或一个双槽位）。它能够与DSPX (数字信号处理器) 板卡协同工作，共同承担励磁控制系统的核心功能。作为Mark VIe控制系统的一部分，它能够提供高级诊断功能，并通过LED指示灯（如OK、ACTIVE、ENET、FLASH）提供实时状态反馈，极大地方便了系统调试和维护。



GE IS215ACLEH1A 技术规格

参数名称	参数值
产品型号	GE IS215ACLEH1A
制造商	General Electric (GE)
产品类型	应用控制层模块 (Application Control Layer Module – ACLE)
系列	GE EX2100 励磁控制系统 / GE Mark VIe 控制系统
处理器	266MHz Pentium P5 或 400MHz Tualatin Celeron CPU
内存	128 MB DRAM (可扩展)
二级缓存	256 KB Level 2 Cache
操作系统	QNX4
通信端口	双10/100 Mbps以太网端口 (ENET1, ENET2)；双串行通信端口 (COM1, COM2)
支持通信协议	以太网 (EthernetTM), ISBus (内部总线)
主要功能	作为微处理器主控制器，执行外环控制功能：自动电压调节 (AVR), 电力系统稳定器 (PSS), 欠励限制 (UEL), 无功功率/功率因数调节 (VAR/PF)
板载组件	PC/104-Plus™ 微处理器板, IS200ACLE载板
诊断功能	LED 指示灯 (OK, ACTIVE, ENET, STATUS, FLASH)
安装方式	占用 EX2100 励磁控制机架的两个半槽位 (或一个双槽位)
功耗	+5VDC @ 3.0 Amps (标称)
工作温度	0°C 至 45°C (有资料显示-40°C至+70°C，需以GE官方最新手册为准)
尺寸	约 15.9 cm (高) x 10.2 cm (宽) (6.5 x 4.8 x 2.2 英寸)
兼容性	可替换 IS215ACLAH1A (ACLA) 模块 (需软件更新)；兼容 EX2100 励磁控制机架及其背板 (如 IS200ESBP, IS200EBKP, IS200ERBP, IS200ERRB)
其他特点	非易失性闪存 (用于BIOS和OS)，内置BIOS

主要特点和优势

GE IS215ACLEH1A 这块应用控制层模块，能在EX2100励磁控制和Mark VIe涡轮机控制系统里“独当一面”，那是因为它有几招“独门绝技”！

首先，它最大的亮点是作为智能核心，实现高级控制算法的精准执行。GE IS215ACLEH1A 内置了高性能的微处理器 (例如400MHz Celeron CPU)，这使其能够以极高的运算速度和精度执行复杂的控制算法，例如自动电压调节 (AVR)、电力系统稳定器 (PSS)、欠励限制 (UEL) 和无功功率/功率因数调节 (VAR/PF)。这些功能对于稳定发电机输出电压、抑制电力系统振荡、保护发电机以及优化电网功率因数至关重要。ACLM模块能够实时处理海量传感器数据，并精确计算控制指令，确保励磁系统和涡轮机在各种工况下都能达到最佳性能，从而显著提升电力生产的效率和质量 (Enhanced Efficiency and Quality of Power Generation)。

其次，强大的通信能力和开放的架构让 GE IS215ACLEH1A 能无缝融入任何复杂的工业网络。它集成了双10/100 Mbps以太网端口 (ENET1/ENET2) 和双串行通信端口 (COM1/COM2)。这使得它不仅可以通过高速以太网与上层SCADA、HMI、DCS系统以及其他Mark VIe控制器进行高速数据交换和网络集成 (High-speed Data Exchange and Network Integration)，还可以通过串行端口与传统设备进行通信。这种多样的通信接口保证了系统的互操作性和灵活性 (Interoperability and Flexibility)，方便客户在不同应用场景下的部署和集成。

再来，高可靠性设计和丰富的诊断功能是它能“永不停机”的秘密武器。GE IS215ACLEH1A 专为电力和工业环境设计，具有卓越的耐用性和稳定性 (Exceptional Durability and Stability)。前面板的LED指示灯（如OK、ACTIVE、ENET、STATUS、FLASH）直观地显示了模块的运行状态和通信状况，为工程师提供了便捷的在线诊断 (Online Diagnostics) 和故障排查 (Troubleshooting) 手段。此外，作为EX2100系统的一部分，它能够支持复杂的系统监控和报警功能，帮助用户预测潜在故障，减少非计划停机时间 (Minimize Unplanned Downtime)，从而保障电力生产的连续性和系统安全性。它的模块化设计也使得维修和替换变得更加便捷。

The GE IS215ACLEH1A Application Control Layer Module stands out in EX2100 Excitation Control and Mark VIe Turbine Control systems due to its unique capabilities.

Firstly, its most significant advantage is its role as an intelligent core, enabling precise execution of advanced control algorithms. The GE IS215ACLEH1A incorporates a high-performance microprocessor (e.g., a 400MHz Celeron CPU), allowing it to execute complex control algorithms with exceptional speed and accuracy. These algorithms include Automatic Voltage Regulation (AVR), Power System Stabilizer (PSS), Under Excitation Limit Control (UEL), and VAR/Power Factor Regulation (VAR/PF). These functions are crucial for stabilizing generator output voltage, dampening power system oscillations, protecting generators, and optimizing grid power factor. The ACLE module can process vast amounts of real-time sensor data and accurately compute control commands, ensuring that excitation systems and turbines operate at peak performance under various conditions, thereby significantly enhancing the efficiency and quality of power generation.

Secondly, its robust communication capabilities and open architecture allow the GE IS215ACLEH1A to seamlessly integrate into any complex industrial network. It features dual 10/100 Mbps Ethernet ports (ENET1/ENET2) and two serial communication ports (COM1/COM2). This enables not only high-speed data exchange and network integration with upper-level SCADA, HMI, DCS systems, and other Mark VIe controllers via high-speed Ethernet, but also communication with traditional devices via serial ports. This diverse set of communication interfaces ensures interoperability and flexibility, facilitating deployment and integration in various application scenarios.

Furthermore, its high-reliability design and extensive diagnostic features are key to its “never-fail” performance. The GE IS215ACLEH1A is engineered for demanding power and industrial environments, offering exceptional durability and stability. Front-panel LED indicators (such as OK, ACTIVE, ENET, STATUS, and FLASH) provide intuitive real-time feedback on the module’s operational and communication status, offering engineers convenient tools for online diagnostics and troubleshooting. Moreover, as part of the EX2100 system, it supports sophisticated system monitoring and alarm functions, helping users predict potential failures and minimize unplanned downtime, thereby ensuring continuous power generation and system safety. Its modular design also simplifies maintenance and replacement procedures.

应用领域

GE IS215ACLEH1A 这块应用控制层模块，凭借其强大的处理能力和高级控制算法执行能力，主要应用于以下对电力系统稳定性、发电机性能和涡轮机控制有极高要求的关键领域：



发电机励磁控制系统 (Excitation Control Systems)：



这是 IS215ACLEH1A 最核心的应用领域。它作为 GE EX2100 励磁控制系统的核心主控制器，负责发电机输出电压的自动调节 (AVR)，确保电压稳定；执行电力系统稳定器 (PSS) 功能，抑制电网低频振荡；进行欠励限制 (UEL) 和过励限制 (OEL)，保护发电机免受损坏；并精确控制无功功率输出和功率因数，以满足电网要求。这在火力发电厂、水力发电厂、核电站以及燃气轮机发电站中至关重要。



大型工业交流驱动器和直流驱动器 (Large Industrial AC/DC Drives)：



在一些GE的“Innovation Series”大型工业驱动器应用中，ACLM模块也用于执行复杂的驱动控制算法，实现电机的精准速度、转矩和位置控制。



燃气轮机和蒸汽轮机控制系统 (Gas & Steam Turbine Control Systems)：



尽管它主要服务于励磁系统，但由于其高性能和以太网通信能力，IS215ACLEH1A 也被集成到 GE Mark VIe 等先进涡轮机控制系统中，作为辅助控制或特定子系统的控制器，与主涡轮机控制器协同工作，提升整体控制的精度和响应速度。



电力系统自动化和电网稳定：



在电力传输和配电领域，ACLM模块可以用于电压和无功功率补偿设备（如SVC、STATCOM）的控制，通过其AVR和VAR/PF功能，帮助维护电网的电压稳定性和功率因数，提高电网的运行效率和可靠性。



简而言之，只要您的工业现场需要一个**“能够执行复杂电力控制算法”、“具有高性能处理器和丰富通信接口”、“能保障发电机和涡轮机稳定高效运行”**的核心智能控制器，那 GE IS215ACLEH1A 就是您“掌控全局”的终极利器！

相关产品

与 GE IS215ACLEH1A 应用控制层模块紧密关联的，通常都是GE EX2100 励磁控制系统和 Mark VIe 涡轮机控制系统中的其他核心组件，它们共同构建了完整且高性能的电力自动化控制系统：



GE EX2100 / Mark VIe 系列相关处理器和I/O模块：



IS200DSPXH1/H2 (DSPX)：数字信号处理器板，与 IS215ACLEH1A 协同工作，共同完成励磁系统的核心控制计算。ACLE通过共享内存和以太网与DSPX通信。



IS215ACLAH1A (ACLA)：IS215ACLEH1A 的前身或较早版本，ACLE模块通常可以替换ACLA，但可能需要软件更新。



IS415UCVHH1A / IS215UCVEH2AE：Mark VIe 系统中的主控制器或VME控制器板，IS215ACLEH1A 可能作为其子系统或辅助控制器。



各种模拟量输入/输出 (Analog I/O) 模块：如IS220PAICHxA (模拟量输入), IS220PDIOHxA (数字量I/O) 等，用于采集励磁变压器、电流互感器、电压互感器等信号，或控制晶闸管触发器。



各种数字量输入/输出 (Digital I/O) 模块：用于接收开关量信号和输出控制指令。



GE EX2100 / Mark VIe 系列机架与背板：



IS200EBKP / IS200ESBP / IS200ERBP / IS200ERRB：EX2100系列控制柜内的背板，用于安装 IS215ACLEH1A 和其他控制板卡，并提供电源和通信连接。



GE EX2100 / Mark VIe 系列电源模块：



为整个EX2100机架和安装其上的模块提供稳定、充足的直流电源。



GE Mark VIe 现场总线通信模块：



如 IS220PPRFH1B (PROFIBUS) 等，用于与第三方设备或DCS系统进行现场总线通信。



HMI (人机界面) 和SCADA系统：



与 IS215ACLEH1A 通过以太网连接，提供操作员监控界面、数据可视化和控制指令下发功能。



GE Proficy Machine Edition / ControlST 软件：



用于编程、配置、调试 IS215ACLEH1A 和整个EX2100/Mark VIe系统的集成开发环境 (IDE)。这是进行工程组态、编写控制逻辑、上传下载程序以及在线监控的必备工具。特别是 ToolboxST 工具集，是EX2100系统的重要配置工具。



各类终端板 (Terminal Boards)：



用于连接现场信号线缆到I/O模块，方便接线和隔离。



这些产品与 GE IS215ACLEH1A 协同工作，共同构建了GE EX2100励磁控制和Mark VIe涡轮机控制系列的高性能、高可靠性、高扩展性的电力自动化解决方案。

安装与维护

安装前准备: 在您准备安装 GE IS215ACLEH1A 应用控制层模块之前，务必确保您已完全切断相关EX2100励磁控制柜或Mark VIe机架的总电源。这是工业现场的“生命线”，必须严格遵守“挂牌上锁 (Lockout/Tagout)”等所有相关的工业安全规程，确保人身和设备安全。由于 GE IS215ACLEH1A 内部含有对静电敏感的精密电子元件，操作时请务必佩戴防静电手环，并在防静电工作台上进行。对照GE提供的官方手册，特别是EX2100励磁控制系统和Mark VIe控制系统的安装与维护手册，仔细核对要安装的 IS215ACLEH1A 型号和版本与您的系统兼容性。检查模块本身是否有任何物理损伤，所有连接器和指示灯是否完好无损。在安装时，将其平稳地插入EX2100机架或Mark VIe背板的指定双槽位（或两个半槽位），确保模块与背板连接器完全对齐并牢固就位，避免用力过猛导致插针弯曲。最后，仔细连接所有相关的通信线缆（如以太网线、串口线）和内部连接线，确保所有连接牢固可靠，特别是与DSPX模块的通信线缆，务必确保连接正确无误。

维护建议: 对于 GE IS215ACLEH1A 这样的关键智能模块，日常维护是保证其长期稳定运行和延长寿命的关键。首先，保持控制柜内部的清洁和适宜的环境。定期清理模块表面和散热孔的灰尘和污垢，特别是对于高性能CPU，散热至关重要。确保控制柜内部温度和湿度在CPU模块允许的工作范围内（通常是0°C至45°C，具体请参考最新官方手册），避免阳光直射和靠近高热源设备。其次，定期检查CPU模块上的LED指示灯。这些指示灯（如OK、ACTIVE、ENET、STATUS、FLASH等）会直观地显示CPU的运行状态、是否存在故障、以太网通信状态等重要信息，是现场故障诊断的重要依据。当出现异常指示时，应立即查阅手册进行故障排查。此外，定期备份励磁系统或涡轮机控制系统的应用程序、配置数据和历史数据，以防需要恢复或更换设备。利用 Proficy Machine Edition / ControlST (ToolboxST) 软件工具，可以对 IS215ACLEH1A 进行在线诊断、参数调整和固件更新。
