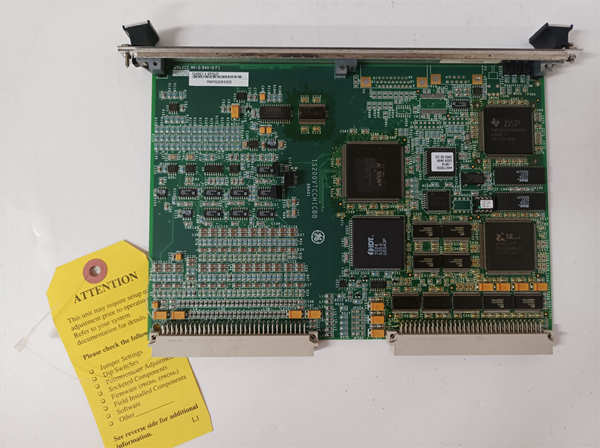

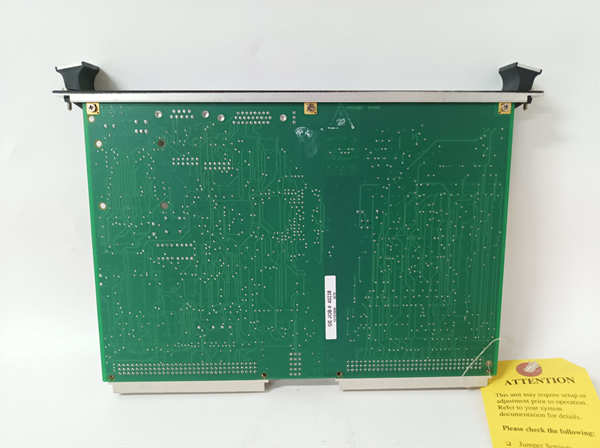

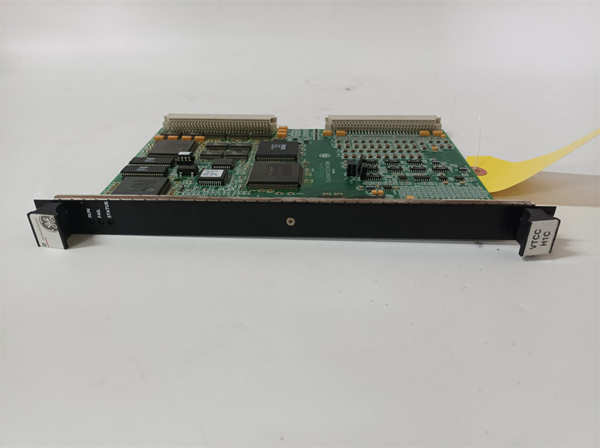

GE IS200VTCCH1CBB | Mark VIe 涡轮温度控制模块 | 高精度热电偶输入与超温保护方案

  • 型号: IS200VTCCH1CBB（完整订货号：MRP680489）
  • 品牌: GE Vernova（原GE Power / GE Automation）
  • 核心功能: 用于GE Mark VIe涡轮控制系统的12通道高精度热电偶输入模块，专为燃机排气温度（EGT）、燃烧室温度、轴承金属温度等关键测点设计，支持冷端补偿、开路检测及超温跳闸逻辑触发。
  • 供货状态: 现货供应，含原始标签与序列号；作为Mark VIe关键监测备件，具备长期稳定供货渠道
  • 质保标准: 12个月质保，经全通道精度、冷端补偿、开路诊断及GEnet通信全流程测试
分类：

描述

关键技术规格

  • 产品型号: IS200VTCCH1CBB
  • 完整订货号: MRP680489
  • 制造商: GE Vernova
  • 所属系统: GE Mark VIe / Mark VIeS 涡轮控制系统
  • 模块类型: 涡轮温度控制卡（Turbine Temperature Control Card）
  • 输入通道数: 12通道，每通道独立信号调理与隔离
  • 支持热电偶类型: K型（默认）、J、T、E、N、R、S（可通过ToolboxST软件配置）
  • 测量范围: 典型 -200°C 至 +1370°C（依热电偶类型而定）
  • 精度: ±0.25% of reading ±1°C（含冷端补偿误差）
  • 冷端补偿（CJC）: 内置高精度数字温度传感器，自动补偿接线端子温度
  • 采样速率: 每通道 ≥ 10 Hz（满足燃机动态监控需求）
  • 诊断功能: 支持热电偶开路（Open Circuit）实时检测与告警上报
  • 隔离等级: 通道间及通道对背板：500 V AC RMS（1分钟）
  • 冗余支持: 支持TMR（三重冗余）架构，三卡并行采集同一温度场用于表决或平均
  • 安装方式: 插入标准Mark VIe I/O Pack机箱（6U结构），需搭配专用端子基座
MRP680489 IS200VTCCH1CBB GE

MRP680489 IS200VTCCH1CBB GE

功能定位与应用场景分析

IS200VTCCH1CBB 是 GE Mark VIe 系统中实现 高可靠性、高精度温度监测 的核心输入模块，尤其在燃机排气温度场（EGT）监控中扮演关键角色。它不仅采集温度数据用于燃烧效率优化，还直接参与超温跳闸保护逻辑——当任一通道温度超过设定阈值或相邻通道温差过大（指示燃烧异常），系统可触发报警或紧急停机。

该模块采用专用热电偶信号调理电路，具备高共模抑制比（CMRR）和抗射频干扰能力，适用于电厂强电磁环境。其开路检测功能可在热电偶断线时主动上报故障，而非返回错误低温值，避免“危险静默失效”，这对安全关键应用至关重要。

典型应用场景包括：

  • 场景一：采集F级或HA级燃机排气段12–24点EGT温度（通常需2块VTCCH1CBB），用于计算平均温度（Tavg）、参考温度（Tref）及最大温差（Spread），实现燃烧监控与保护。
  • 场景二：监测燃烧室火焰检测器附近温度、透平一级动叶后温度，评估热负荷状态。
  • 场景三：用于蒸汽轮机推力轴承、发电机绕组等关键部位的金属温度监测，防止过热损坏。
  • 场景四：在联合循环机组中，作为余热锅炉烟道温度采集单元，优化热回收效率。

质量标准与测试流程

温度测量偏差可能导致燃烧不稳定、叶片过热甚至灾难性故障。因此，我们对 IS200VTCCH1CBB 实施严格的工业级验证：

  • 外观与清洁：所有模块经专业清洁，检查热电偶放大器、CJC传感器、隔离电源无老化，端子连接器无腐蚀，并保留原始序列号与硬件修订码（H1CBB）。
  • 上机实测：模块被安装至真实 Mark VIe I/O Pack（搭配 IS200DSPXH1DBC 控制器），接入ToolboxST 工程站，连接高精度热电偶模拟器，进行不少于24小时连续温度采集稳定性测试。
  • 功能诊断：使用可编程热电偶仿真器对全部12通道执行：
  • 多点精度测试（如 300°C, 600°C, 900°C），验证总误差 ≤ ±1.5°C；
  • 冷端补偿验证：改变端子块环境温度（10–50°C），确认读数自动校正；
  • 开路检测测试：断开任一输入，确认“Thermocouple Open”告警在1秒内上报；
  • TMR三通道一致性测试，确保相同输入下读数偏差 < ±0.5°C。
    • 质保承诺：仅当模块通过全部精度、诊断与通信测试后方可出库，并附带校准数据与测试日志。我们提供12个月功能性质量保证，覆盖传感器漂移、制造缺陷及早期性能退化。
MRP680489 IS200VTCCH1CBB GE

MRP680489 IS200VTCCH1CBB GE

兼容性与升级路径 (技术支持)

IS200VTCCH1CBB 的正确部署依赖于热电偶类型、端子基座及系统版本匹配。为避免现场测量失准，请务必核对以下关键信息：

  • 配套端子基座：必须使用IS200TTCC H1A 端子基座。该基座内置铜质接线端子以实现精确冷端补偿，普通端子块无法保证精度。
  • 热电偶类型配置：需在 ToolboxST 中为每个通道单独设置热电偶类型（如 K型）。若现场使用K型但软件设为J型，将导致数百摄氏度误差。
  • 系统版本要求：需 ToolboxST ≥ v6.0，以支持通道级诊断与高级温度处理功能（如Spread计算）。
  • 替代关系：
  • IS200VTCCH1CBB 是 Mark VIe 标准12通道热电偶卡；
  • 若需RTD输入（如Pt100），应选用IS200VRTDH1A；
  • 不可与通用AI卡（如 IS200SAAIH2A）混用，因后者不支持热电偶专用信号调理与CJC。
