GE IS200TRLYH1BGF 继电器输出端子板 – Mark VIe系统核心，驱动现场执行！

描述

GE IS200TRLYH1BGF：这块继电器输出端子板，那是工业控制系统里的“指令执行者”！专为GE Mark VI/VIe涡轮机控制系统设计，12路继电器通道，支持TMR触点投票……专治各种工业现场执行信号控制的“疑难杂症”。工作温度范围：0°C至60°C，尺寸：17.8 cm (宽) x 33.02 cm (高)。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

GE IS200TRLYH1BGF 产品概述

在复杂的工业自动化世界里，尤其是在GE Mark VI/VIe这种精密且对安全性、可靠性要求极高的涡轮机控制系统中，光有精准的输入信号和强大的处理能力可不够。你还得有能把这些“智慧”变成“行动”的组件。这时候，GE IS200TRLYH1BGF 这块继电器输出端子板就闪亮登场了。它就像是控制系统“大脑”的手臂和手指，接收来自VCCC、VCRC或VGEN等控制板的指令，然后通过高可靠的继电器，控制现场的各种执行机构，比如启动/停止电机、开/关电磁阀、驱动报警器等。

IS200TRLYH1BGF 是GE Mark VI/VIe系列控制系统中的关键一环，它的核心功能就是提供继电器输出，实现电气隔离和功率放大，让控制器能安全有效地驱动现场的负载。这块板子最牛的地方在于，它支持三重模件冗余 (TMR) 触点投票。在TMR配置中，板上集成了36个继电器（每个TMR段有12个），通过投票机制，即使单个继电器出现故障，也不会影响最终的输出指令，大大提升了系统的安全性和可用性。这种设计简直是为那些生产一秒都不能停、安全责任重于泰山的关键应用量身定制的。

这块GE IS200TRLYH1BGF 还提供了灵活的输出配置，前六路继电器可以通过跳线配置为干触点输出或者直接驱动外部电磁阀，甚至还支持多种电源输入，包括125 V DC、115/230 V AC，以及可选的24 V DC源，并且每个电源都带有独立的熔断器和抑制功能，安全性那叫一个到位。总而言之，IS200TRLYH1BGF 不仅仅是一块简单的输出板，它是Mark VI/VIe系统实现精准动作、高效运行和极致安全的“执行保障者”。

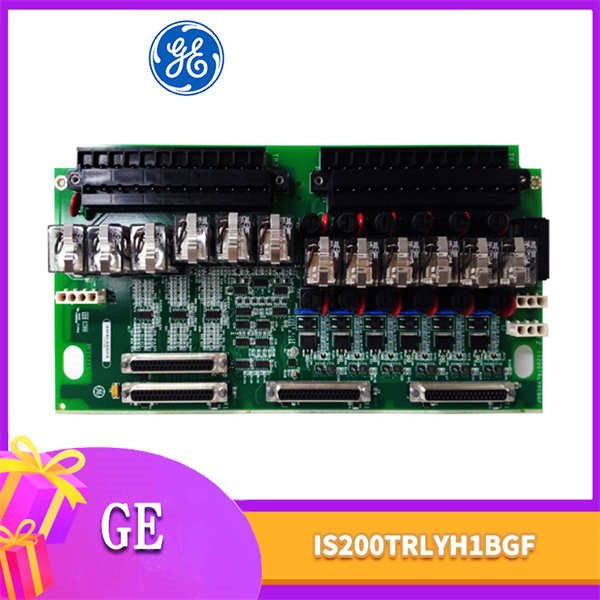

GE IS200TRLYH1BGF

GE IS200TRLYH1BGF 技术规格

主要特点和优势

要说GE IS200TRLYH1BGF 这块继电器输出板的“杀手锏”，那可真是硬碰硬的实力，专为那些“输不起”的工业现场量身定制！

首先，它的极致安全可靠性简直是工业界的典范。在Mark VIe这种关键控制系统里，一旦输出指令有偏差，后果不堪设想。IS200TRLYH1BGF 最大的亮点就是支持三重模件冗余 (Triple Modular Redundancy, TMR) 触点投票。这意味着每路输出都不是一个继电器说了算，而是三个继电器共同“投票”决定。即便其中一个继电器“罢工”或者“出错”，另外两个也能力挽狂澜，确保最终的输出信号准确无误。这种设计极大地提升了系统抵抗单点故障的能力，为生产的连续性和人身设备安全提供了最高级别的保障，真正实现了“故障不停机”！

其次，强大的故障诊断与保护机制让GE IS200TRLYH1BGF 成为“省心”的代名词。这块板卡可不是傻瓜式的“有电就通，没电就断”，它内置了多重智能诊断功能。比如，它能实时监控继电器电磁线圈的励磁电流，一旦发现异常，立刻报警；它还会把实际的线圈电流跟控制器发出的指令进行比对，发现不一致就报告故障，防止继电器“假动作”。更牛的是，如果连接电缆断开或者与I/O处理器的通信丢失，IS200TRLYH1BGF 还能触发继电器强制去能 (De-energize) 作为安全保护措施。这种“未雨绸缪”的设计，大大降低了运维人员的工作量，提高了故障排查的效率。

再有，高度的配置灵活性与环境适应性也让GE IS200TRLYH1BGF 表现得游刃有余。它提供了12路可编程的输出通道，前六路甚至可以灵活配置成干触点 (Dry Contacts) 或者直接驱动外部电磁阀 (Solenoids)，适应了各种不同的现场负载需求。而且，它支持多种电源输入，无论是直流还是交流，都能轻松应对，集成的熔断器和抑制电路更是锦上添花，确保了供电的稳定与安全。最关键的是，它的工作温度范围宽泛 (0°C to 60°C)，并且电路板表面覆盖了三防漆 (Conformal Coating)，能有效抵抗潮湿、腐蚀和灰尘等恶劣工业环境的侵蚀，确保长期稳定运行。这种“皮实耐用”的特性，正是工业现场所需要的！

The GE IS200TRLYH1BGF relay output terminal board exemplifies extreme safety and reliability, making it indispensable for critical industrial applications. Its standout feature is the support for Triple Modular Redundancy (TMR) contact voting. In a TMR configuration, each output signal is determined by a voting mechanism among three redundant relays, ensuring that even if a single relay fails, the final output remains accurate and consistent. This design significantly enhances system resilience against single-point failures, providing the highest level of safety and availability for continuous processes where uninterrupted operation and personnel safety are paramount.

Furthermore, the IS200TRLYH1BGF incorporates advanced fault diagnostics and protective mechanisms, making it a highly intelligent and low-maintenance component. It continuously monitors vital parameters such as relay solenoid excitation current, triggering alarms upon detecting any abnormalities. The board also compares actual coil currents with commanded values, reporting discrepancies to prevent erroneous relay operations. Crucially, in the event of a cable disconnection or loss of communication with the I/O processor, the GE IS200TRLYH1BGF can safely de-energize its relays as a protective measure. These proactive safety features reduce diagnostic time and enhance overall system integrity, minimizing the risk of costly errors or downtime.

Lastly, its high degree of configuration flexibility and environmental robustness ensures versatile application. The module provides 12 configurable output channels, with the first six capable of being jumper-selected for either dry contact outputs or direct solenoid drive, catering to diverse field load requirements. It supports multiple power supply options, including 125 V DC, 115/230 V AC, and an optional 24 V DC source, all equipped with individual fuses and suppression circuits for enhanced safety. Operating within a broad temperature range of 0°C to 60°C and featuring a conformal coating on its PCB, the IS200TRLYH1BGF is built to withstand harsh industrial environments, including exposure to humidity, corrosive agents, and dust, guaranteeing long-term stable performance. This combination of intelligent protection, adaptability, and ruggedness makes the IS200TRLYH1BGF a prime choice for critical industrial control applications.

应用领域

GE IS200TRLYH1BGF 这块继电器输出端子板，那是专为需要高可靠、精确执行指令的工业现场而生，它的应用领域，都是些对系统“手脚”协调性和“判断”准确性要求极高的地方。

首先，最典型的应用就是电力行业，尤其是大型燃气轮机和蒸汽轮机控制系统。在这些“心脏”设备里，IS200TRLYH1BGF 负责接收来自主控制器的启动、停机、燃料阀门控制、润滑系统启停、发电机并网/解列等关键指令。通过其高可靠的继电器输出，精确驱动各种执行器，确保涡轮机按照预设的程序安全、高效地运行。特别是在紧急跳闸 (Emergency Trip) 系统中，GE IS200TRLYH1BGF 的TMR冗余投票机制，是防止误动作和漏动作的最后一道防线，这可不是开玩笑的。

其次，在石油石化和化工行业，连续性生产过程对控制系统的稳定性和执行精度有极其严苛的要求。像炼油厂的加热炉控制、反应釜的温度压力调节、泵站的流量控制等，都需要GE IS200TRLYH1BGF 提供可靠的开关量输出，来精确控制阀门开度、泵的启停以及各种联锁保护动作。其强大的故障诊断能力，也能在第一时间发现执行回路的问题，避免工艺异常或安全事故。

再有，在水处理、污水处理厂的泵站控制、阀门控制；大型自动化生产线中，例如汽车制造、冶金行业的设备联动控制；以及船舶动力系统和航空航天地面测试设备等领域，只要是需要将复杂的控制逻辑转换为精确、安全的现场执行动作，并且对系统可靠性有高要求的地方，IS200TRLYH1BGF 都是不可或缺的关键组件。它就像是这些工业巨兽的“神经末梢”，确保每一个指令都能被精准、可靠地执行。

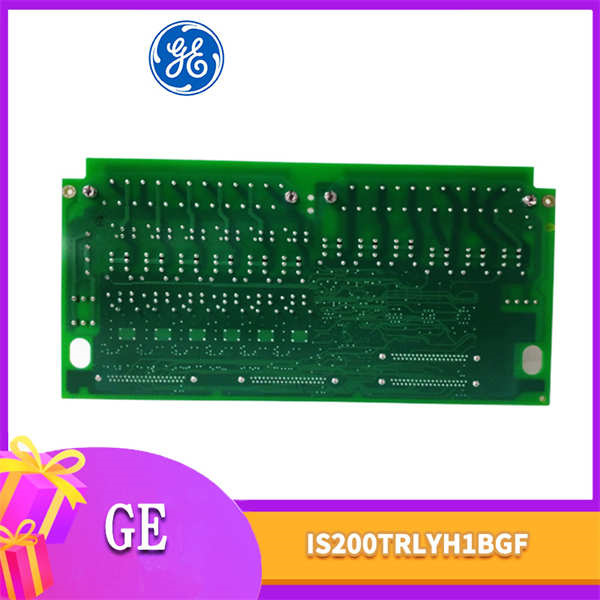

GE IS200TRLYH1BGF

相关产品

既然提到了GE IS200TRLYH1BGF 这块继电器输出板，那跟它相关的“伙伴”们也得一块儿亮亮相，毕竟好汉还需要帮衬。它们都是GE Mark VI/VIe系统大家族里头的重要成员。

GE VCCC/VCRC/VGEN系列控制器：这些是Mark VI/VIe系统的核心控制器，它们发出指令，由IS200TRLYH1BGF 来执行。比如 GE IS200VGENH1C。

GE IS200TRLYH1B：这是IS200TRLYH1BGF 的前身或某个修订版本，功能上可能相似，但在具体细节（如涂层、某些特性）上可能存在差异。

GE IS200WPDFH1A / IS200WPDFH2A：这些是可选的电源分配子板，可以与IS200TRLYH1BGF 配合使用，为现场的电磁阀提供标准化的125 V DC、115 V AC或24 V DC电源，并带有独立的熔断器保护。

GE IS200AEADH4ADA / IS200STAIS1A：这些是模拟量或数字量输入端子板，负责将现场信号输入到控制器，与IS200TRLYH1BGF 形成一个完整的控制回路，实现闭环控制。

GE IS200DSYBH1A：Mark VIe系统中的数字量输出模块，与继电器输出板功能类似，但可能适用于直接驱动固态继电器或其他数字量负载。

GE IS200TPROH1BBB：终端保护板，常用于紧急跳闸回路，与IS200TRLYH1BGF 共同协作，实现安全保护功能。

GE IS200EXCSG1A：励磁控制模块，在发电机控制中，IS200TRLYH1BGF 可能用于其配套的控制继电器，例如灭磁开关等。

安装与维护

安装前准备: 安装GE IS200TRLYH1BGF 这块继电器输出端子板，兄弟，你可得打起十二分精神，安全永远是第一位的。在开始任何操作前，必须确保你所要操作的控制柜和系统都已经完全断电，并且挂上了“正在维修，禁止合闸”的警示牌。从防静电包装中小心翼翼地取出IS200TRLYH1BGF 模块，检查其是否有任何物理损伤，特别是金手指部分，确保没有弯曲或划痕。然后，根据Mark VIe系统的安装手册和控制柜的设计，将GE IS200TRLYH1BGF 模块稳固地安装到指定的插槽或安装位置，确保螺丝紧固，连接可靠。最后，按照系统接线图，将驱动现场继电器、电磁阀等执行机构的线缆精准地连接到IS200TRLYH1BGF 对应的端子上，务必检查线序和极性，避免接反或虚接，因为输出指令的准确性和安全性直接影响到设备的正常运行和人身安全。

维护建议: GE IS200TRLYH1BGF 这块板卡虽然设计精良，带有强大的自诊断和冗余功能，但要想它长久稳定地“服役”，日常的维护可不能马虎。首先，保持控制柜内部的清洁和干燥至关重要，灰尘、湿气和油污都是电子元件的“天敌”，它们会影响模块的散热和电气性能。定期检查IS200TRLYH1BGF 的接线端子和继电器，确保所有线缆连接牢固，没有松动或腐蚀现象。特别是继电器触点，虽然是密封的，但在高负载切换频繁的场景下，仍需关注其工作状态。IS200TRLYH1BGF 内置的故障检测机制非常强大，所以要定期通过Mark VIe系统的诊断工具查看报警日志，如果发现有继电器线圈电流异常、触点投票不一致等故障，要及时进行排查和处理。虽然继电器是可插拔的，但更换时务必确保新旧继电器型号一致，并遵循制造商的指导，确保你的Mark VIe系统时刻保持最佳运行状态，生产线不掉链子。
