GE IS200STAOH2AAA | 高密度模拟输出单元 | Mark VIe TMR架构兼容性方案

  • 型号: IS200STAOH2AAA
  • 品牌: GE Vernova（原GE Power / GE Automation）
  • 核心功能: 用于GE Mark VIe涡轮控制系统的16通道高密度、隔离型模拟量输出（AO）模块，支持4–20 mA信号输出，适用于驱动阀门定位器、变频器设定点、记录仪等连续控制设备。
  • 供货状态: 现货供应，含原始标签与序列号；作为Mark VIe标准I/O备件，具备长期稳定供货渠道
  • 质保标准: 12个月质保，经全通道精度、负载能力及GEnet通信测试
分类：

描述

关键技术规格

  • 产品型号: IS200STAOH2AAA
  • 制造商: GE Vernova
  • 所属系统: GE Mark VIe / Mark VIeS 涡轮控制系统（Smart Distributed I/O 架构）
  • 模块类型: 标准模拟量输出卡（Standard Analog Output）
  • 通道数量: 16点，每通道独立电气隔离
  • 输出信号范围: 4–20 mA（默认），可软件配置为 0–20 mA
  • 负载驱动能力: 最大 750 Ω（@20 mA, 24 VDC 供电）
  • 输出精度: ±0.1% of span（典型值，25°C）
  • 隔离等级: 通道间及通道对背板：500 V AC RMS（1分钟）
  • 通信接口: 通过背板VME总线连接本地DSPX控制器，并经GEnet光纤环网与Mark VIe主控同步
  • 安装方式: 插入标准Mark VIe I/O Pack机箱（6U结构），支持热插拔（需系统授权）

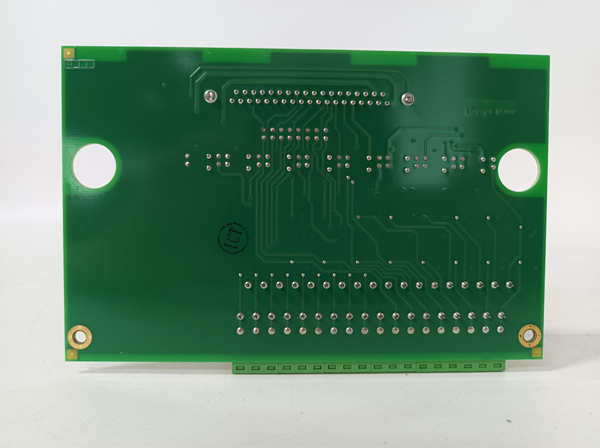

GE IS200STAOH2AAA

GE IS200STAOH2AAA

功能定位与应用场景分析

IS200STAOH2AAA 是 GE Mark VIe 系统中实现 高密度、高性价比模拟量控制输出 的标准模块。它解决了早期AO卡通道密度低、成本高、诊断能力弱等问题，在保证工业级精度的同时，显著提升单位槽位的I/O容量，适用于大量非安全关键但需连续调节的控制回路。

该模块广泛用于驱动电动/气动阀门定位器、变频电机速度设定、温度记录仪、烟气分析仪偏置等场景。每个通道支持独立量程配置、输出强制及开路检测，并可通过ToolboxST进行通道级趋势记录与远程调试。虽然不用于跳闸类安全回路，但在燃烧效率优化、排放控制、辅机协调等性能关键应用中扮演核心角色。

典型应用场景包括：

  • 场景一：向燃气轮机燃烧室的燃料分配阀（如PM1–PM4）定位器输出4–20 mA信号，实现分级燃烧精确配比。
  • 场景二：控制余热锅炉（HRSG）给水调节阀、减温水喷淋阀的开度，维持汽包水位与过热蒸汽温度稳定。
  • 场景三：作为联合循环电厂中凝结水再循环、轴封压力调节等辅助系统的标准AO输出单元。
  • 场景四：在Mark VIe系统扩容或老旧I/O卡替换项目中，以单卡替代多个4通道AO模块，节省机柜空间与维护成本。

质量标准与测试流程

模拟量输出偏差虽不直接导致停机，但会引发控制性能下降、能耗增加或环保超标。因此，我们对 IS200STAOH2AAA 实施严格的精度与稳定性验证：

  • 外观与清洁：所有模块经专业清洁，检查D/A转换器、运算放大器及隔离电源无老化，金手指无氧化，并保留原始序列号与硬件修订码（H2AAA）。
  • 上机实测：模块被安装至真实 Mark VIe I/O Pack（搭配 IS200DSPXH1DBC 控制器），接入ToolboxST 工程站，在24 VDC供电下进行不少于24小时连续通信与输出漂移测试。
  • 功能诊断：使用六位半数字源表与可编程负载，对全部16通道执行：
  • 多点输出测试（4 mA, 8 mA, 12 mA, 16 mA, 20 mA），验证精度 ≤ ±0.15%；
  • 负载能力测试（0–750 Ω），确认输出电流无跌落；
  • 开路检测功能验证，模拟断线并确认“Open Circuit”告警上报；
  • 温漂测试：在40°C环境舱中运行2小时，记录输出漂移量（应 < ±0.05%）。
    • 质保承诺：仅当模块通过全部电气、精度与通信测试后方可出库，并附带校准数据摘要。我们提供12个月功能性质量保证，覆盖器件漂移、制造缺陷及早期性能退化。
GE IS200STAOH2AAA

GE IS200STAOH2AAA

兼容性与升级路径 (技术支持)

IS200STAOH2AAA 的正确部署依赖于Mark VIe系统的软件版本、端子定义及电源配置匹配。为避免现场集成问题，请务必核对以下关键信息：

  • 系统版本要求：需 ToolboxST 软件版本 ≥1，以支持16通道独立配置与诊断功能。早期版本可能仅识别前8通道。
  • 配套端子基座：必须使用IS200TBAOH2A 端子基座。该基座针脚定义与旧版（如H1A）不同，混用将导致信号错位或短路。
  • 电源要求：I/O Pack 必须配备IS200PSDAH1A 电源模块，确保+24 VDC辅助电源稳定，因AO模块依赖此电源驱动外部负载。
  • 替代关系：
  • IS200STAOH2AAA（16通道）是 IS200PAOAH1A（4通道）和 IS220PAOCH1A（8通道）的高密度替代方案；
  • 若系统仅需8通道AO且需更高驱动能力（如用于伺服阀），应优先选用 IS220PAOCH1A；
  • 不可与非“STAO”系列AO卡混用于同一控制策略，因响应特性与诊断逻辑不同。
    • 专业建议：请提供您的 Mark VIe 系统版本、I/O Pack 类型、当前AO模块型号、执行机构负载阻抗（Ω）及控制回路清单。
