  • 型号: IS200JPDDG1AAA
  • 品牌: GE Vernova（原GE Power / GE Automation）
  • 核心功能: 用于GE Mark VIe涡轮控制系统的高完整性、隔离型数字量输出（DO）模块，专为驱动燃机紧急跳闸电磁阀、燃料截止阀及关键安全联锁执行器设计，支持三重冗余（TMR）表决输出。
  • 供货状态: 现货供应，含原始标签与序列号；作为Mark VIe安全关键备件，具备长期稳定供货渠道
  • 质保标准: 12个月质保，经TMR表决、通道隔离及负载驱动能力全流程测试
分类：

描述

关键技术规格

  • 产品型号: IS200JPDDG1AAA
  • 制造商: GE Vernova
  • 所属系统: GE Mark VIe / Mark VIeS 涡轮控制系统（Smart Distributed I/O 架构）
  • 模块类型: 跳闸保护专用数字量输出卡（Jump Protection Digital Driver）
  • 通道数量: 8点，每通道独立电气隔离
  • 输出类型: Sourcing（源型），24 VDC
  • 最大负载电流: 2.0 A/通道（短时峰值），持续 1.0 A（适用于大功率电磁阀线圈）
  • 响应时间: < 5 ms（从控制器指令到输出动作）
  • 隔离等级: 通道间及通道对背板：1500 V AC RMS（1分钟），满足IEC 61010安全隔离要求
  • 冗余支持: 原生支持TMR（三重冗余）架构，三通道输出可并联驱动同一跳闸线圈
  • 安装方式: 插入标准Mark VIe I/O Pack机箱（6U结构），通常部署于专用跳闸I/O Pack

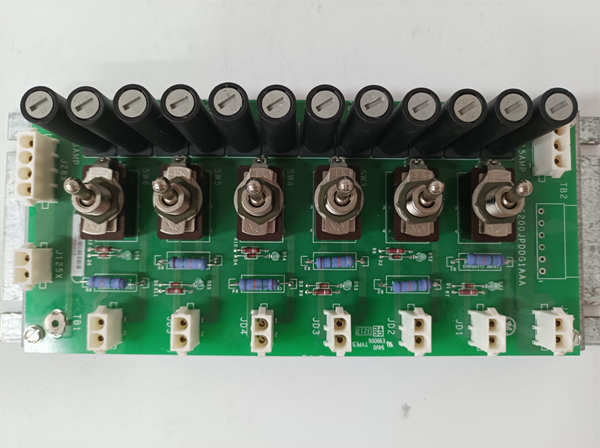

IS200JPDDG1AAA GE

IS200JPDDG1AAA GE

功能定位与应用场景分析

IS200JPDDG1AAA 是 GE Mark VIe 系统中实现 高可靠性、高驱动能力跳闸输出 的安全关键模块。它专为满足燃机、汽轮机及压缩机在超速、火灾、润滑油压丧失等危急工况下的 快速、确定性停机 需求而设计，解决了普通DO卡驱动能力不足、无通道诊断、不支持安全表决等问题。

该模块不仅提供大电流输出能力，还内置开路检测、短路保护、输出状态反馈及通道健康自检功能。在TMR配置下，三个物理独立的IS200JPDDG1AAA模块（分别位于R/S/T通道）输出端并联，共同驱动一个跳闸电磁阀线圈。只有当至少两个通道同时发出“跳闸”指令时，阀门才会动作，从而避免单点误动导致非计划停机，同时确保真实故障时可靠动作。

典型应用场景包括：

  • 场景一：驱动重型燃机（如7FA、9E）的主燃料截止阀（FSV）和清吹阀跳闸线圈，实现毫秒级燃料切断。
  • 场景二：控制蒸汽轮机自动主汽门（AST）电磁阀组，在ETS（Emergency Trip System）触发时快速泄油停机。
  • 场景三：用于石油天然气压缩站透平驱动系统的紧急停车（ESD）执行层，满足IEC 61511 SIL2/SIL3对执行器驱动的要求。
  • 场景四：作为老旧Mark V或Mark VI系统升级至Mark VIeS安全架构时的标准跳闸输出单元，替代传统继电器逻辑。

质量标准与测试流程

跳闸输出模块的失效可能导致灾难性后果——要么拒动（该停不停），要么误动（不该停却停）。因此，我们对 IS200JPDDG1AAA 实施远超常规I/O卡的验证标准：

  • 外观与清洁：所有模块经专业清洁，检查功率MOSFET、续流二极管、光耦隔离器件无热损伤或老化，金手指无氧化，并保留原始序列号与硬件修订码（G1AAA）。
  • 上机实测：模块被安装至真实 Mark VIe 跳闸I/O Pack（搭配 IS200DSPXH1DBC 控制器），接入ToolboxST 工程站，在24 VDC供电下进行不少于24小时连续运行测试。
  • 功能诊断：使用可编程电子负载与高速数据采集设备，对全部8通道执行：
  • 满负载驱动测试（0 A持续，2.0 A瞬时），验证温升与电压跌落；
  • 开路/短路模拟，确认故障检测与告警上报（如“Channel Open”）；
  • TMR三通道并联输出一致性测试，验证表决逻辑与电流均衡；
  • 强制跳闸指令测试，测量从软件触发到输出上升沿的实际延迟（< 5 ms）。
IS200JPDDG1AAA GE

IS200JPDDG1AAA GE

兼容性与升级路径 (技术支持)

IS200JPDDG1AAA 的部署必须严格遵循Mark VIe安全系统架构规范。为确保跳闸回路功能完整，请务必核对以下关键信息：

  • 系统版本要求：需 Mark VIe 系统软件版本 ≥0，且 ToolboxST 支持 JPDD 模块配置。早期版本可能无法启用通道诊断或TMR表决功能。
  • 配套组件：必须与IS200TBDJH1A 跳闸专用端子基座 配合使用。该端子块内置续流二极管和测试点，老式通用端子块不可替代。
  • 电源要求：跳闸I/O Pack 必须配备IS200PSDAH1A 电源模块 并确保24 VDC输出稳定，因跳闸线圈启动电流大，电源波动将影响动作可靠性。
  • 替代关系：IS200JPDDG1AAA 是 Mark VIe 标准跳闸DO卡，不可与普通DO卡（如 IS220PDIOH1A）互换。若系统仅需低电流信号输出，应选用其他模块以避免资源浪费。
  • 专业建议：请提供您的 Mark VIe 系统版本、跳闸I/O Pack 类型、当前跳闸模块型号、电磁阀线圈电阻/电感参数及TMR配置图。
