GE IS200EROCH1ABB | EX2100e 励磁系统继电器输出模块 | 可靠性解决方案

描述

关键技术规格

• 产品型号: IS200EROCH1ABB
• 制造商: GE（General Electric / GE Vernova）
• 所属系统: EX2100e 数字励磁控制系统（用于重型燃气轮机、蒸汽轮机及同步发电机）
• 模块类型: 冗余继电器输出（Redundant Relay Output, RRO）卡
• 输出通道数: 8路独立SPDT（单刀双掷）继电器触点
• 触点额定值: 5 A @ 250 VAC / 30 VDC（阻性负载），符合IEC 60947-5-1
• 电气隔离: 继电器线圈与触点间、通道间均实现加强绝缘，耐压 ≥2500 VAC
• 响应时间: ≤10 ms（典型吸合/释放时间）
• 冗余架构: 支持双通道表决输出（如“2oo2”逻辑），防止单点误动
• 状态反馈: 每路继电器配备辅助触点，可选配回读至控制系统（依系统配置）
• 安装位置: 插入EX2100e 控制柜VME背板的指定输出槽位（通常为冗余对R1/R2）

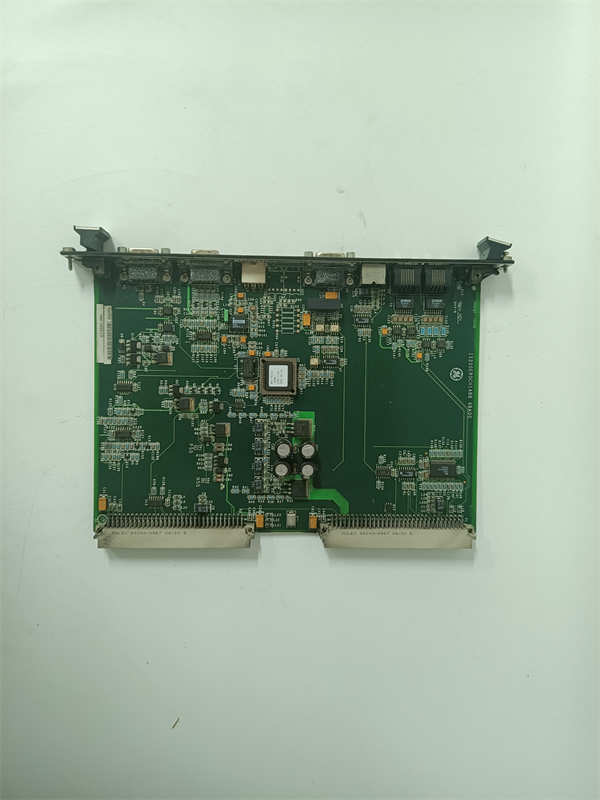

GE IS200EROCH1ABB

功能定位与应用场景分析

IS200EROCH1ABB 是 GE EX2100e 励磁控制系统中负责执行关键安全动作的核心输出接口。它主要用于解决传统固态输出在驱动感性负载（如跳闸线圈）时易受浪涌损坏、且无法提供物理断开的问题。通过采用工业级机电继电器，该模块确保在系统发出“灭磁”、“跳闸”或“报警”指令时，能可靠地闭合或断开高能量控制回路，同时其冗余设计杜绝了因单通道故障导致保护拒动的风险。

典型应用场景包括：

• 场景一：驱动主断路器跳闸线圈，在发电机内部故障时快速切断励磁电流，防止设备损坏。
• 场景二：控制灭磁开关（Field Breaker）的分合闸操作，实现正常停机或紧急灭磁。
• 场景三：激活本地声光报警继电器或远程DCS报警输入，通知运行人员异常工况。
• 场景四：用于已投运多年的EX2100e系统维保替换，尤其当原装EROCH模块老化失效且无现场备件时，保障机组持续可用。

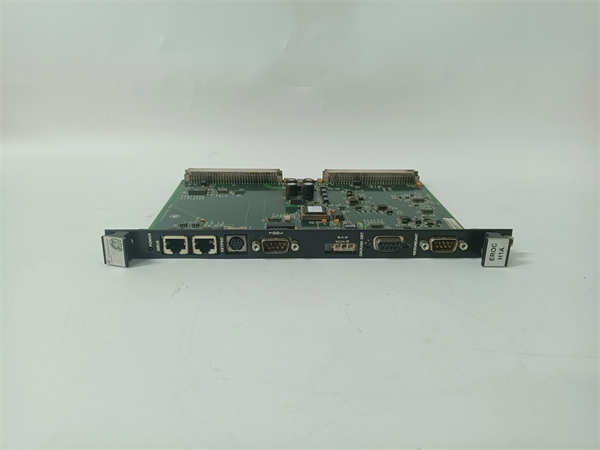

GE IS200EROCH1ABB

质量标准与测试流程

我们深知，一个输出模块的失效可能导致保护拒动或误动，直接威胁发电机组安全。因此，我们对 IS200EROCH1ABB 的测试不仅验证通断功能，更模拟真实负载工况：

• 外观与清洁：模块经专业清洗，检查继电器外壳无裂纹、触点无烧蚀痕迹、PCB无焊点虚接或腐蚀。
• 上机实测：安装至EX2100e测试机架，在双冗余模式下连续运行48小时，监测模块温度、通信状态及命令响应一致性。
• 功能诊断：对全部8路继电器施加额定负载（5 A @ 250 VAC 阻性 + 模拟感性浪涌），进行≥1000次带载开关循环测试；同时验证冗余通道表决逻辑——单通道强制失效时，系统应正确告警但不影响有效输出。
• 质保承诺：仅对通过全通道带载寿命、冗余逻辑及热稳定性测试的模块签发合格报告，并提供12个月功能性故障质保。

兼容性与升级路径 (技术支持)

为确保 IS200EROCH1ABB 能在您的EX2100e系统中安全、可靠地驱动执行机构，我们的技术顾问提示您注意以下关键兼容性问题：

• 硬件/固件：需确认您的EX2100e控制器（如IS200EPCTG1A）固件版本支持EROCH1系列输出卡，并已在I/O配置中正确映射输出点表。
• 配套组件：该模块必须安装于支持冗余输出的VME槽位对（如R1/R2），且远程I/O或本地机架电源需满足峰值电流需求（每卡启动电流约2 A）。
• 替代关系：IS200EROCH1ABB 为标准版本（Rev B，ABB后缀表示特定硬件修订）。若您的应用仅需低电流信号输出（<2 A），可评估固态输出模块 IS200ESDMH1A，但不适用于跳闸线圈等高能量负载。
• 专业建议：不确定您的跳闸回路是否匹配该模块的触点容量？请提供负载类型（线圈型号、电压、保持电流）及控制回路图，我们的励磁系统工程师将免费为您核算触点寿命并确认 IS200EROCH1ABB 的适用性。
