GE IPMC7616E-002 | 16通道模拟量输入卡用于TMR系统

描述

关键技术规格

• 产品型号: IPMC7616E-002
• 制造商: GE Power / GE Vernova（原GE Digital）
• 系统平台: Mark VIe / Mark VIeS 燃气轮机控制系统
• 输入通道数: 16路独立差分模拟量输入
• 信号类型: 支持 4–20 mA、0–20 mA、0–5 V、1–5 V 等标准工业信号（可通过跳线或软件配置）
• 分辨率: 16位 ADC，有效精度 ≥0.1% of full scale
• 采样速率: 每通道 ≥100 Hz（典型值），支持同步采样
• 隔离等级: 通道间及通道对地隔离 ≥500 V AC（符合IEC 61010-1）
• 诊断功能: 实时监测开路、短路、超量程、传感器供电异常（如4–20 mA回路断线）
• 通信接口: 通过VME背板总线与主CPU（如IS215UCVFH2BB）高速通信
• 安装方式: 6U VME模块，安装于Mark VIe标准VCU或R/S/T控制机箱
• 工作温度: 0°C 至 +60°C（工业级）
• 功能安全认证: IEC 61508 SIL3、API 670第5版、ISO 10418

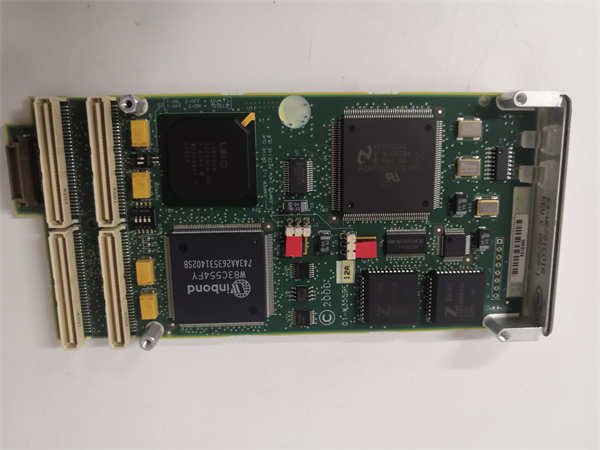

GE IPMC7616E-002

功能定位与应用场景分析

IPMC7616E-002 是GE Mark VIe/VIeS平台中用于关键过程变量监测的核心模拟量输入模块，广泛应用于燃气轮机、蒸汽轮机、余热锅炉及辅助系统的闭环控制与保护逻辑。其16通道高密度设计显著节省机架空间，而每通道独立的信号调理与诊断能力确保即使在强电磁干扰或长距离布线条件下，仍能提供稳定、可信的过程数据。

该模块深度集成于TMR安全架构中，三个冗余通道同时采集同一物理信号，并通过“三取中”（Median Select）或“三取二”（2oo3）逻辑输出最终值，有效抑制单点故障影响。例如，在燃机排气温度（EGT）监测中，若某通道因接线松动导致读数漂移，系统可自动剔除异常值，避免误跳机。其内置的HART透明传输功能（可选）还支持智能变送器的远程组态与诊断，提升运维效率。

典型应用场景：

• 用于F级重型燃机燃烧室压力与排气温度监测，参与超温保护联锁
• 用作蒸汽轮机润滑油压力、轴瓦温度采集，触发ETS（紧急跳闸系统）
• 应用于联合循环电厂HRSG（余热锅炉）水位与给水流量闭环控制
• 支持老旧Mark V系统升级至Mark VIe时，作为高可靠性AI替换方案

我们的质量标准与测试流程

鉴于 IPMC7616E-002 直接影响燃机控制与保护决策，我们对其执行基于真实工程信号源的全功能验证流程，确保精度、稳定性与安全机制均符合现场要求。

测试流程包括：

• 外观与连接器检测: 检查VME金手指、前面板端子排是否清洁无损，必要时进行专业维护
• 通道精度测试: 使用高精度信号发生器（如FLUKE 754）注入4–20 mA / 1–5 V标准信号，验证各通道线性度、零点与满量程误差（≤±0.15%）
• 诊断功能验证: 人为制造4–20 mA回路开路、短路或超量程，确认ToolboxST软件中能准确上报故障类型与通道号
• TMR一致性测试: 在模拟Mark VIe TMR机架中，验证三块IPMC7616E-002对同一信号的采集偏差 <0.2%
• 最终质检: 仅通过全部精度、诊断与冗余测试的模块方可出库，并附带校准报告编号与通道误差数据表

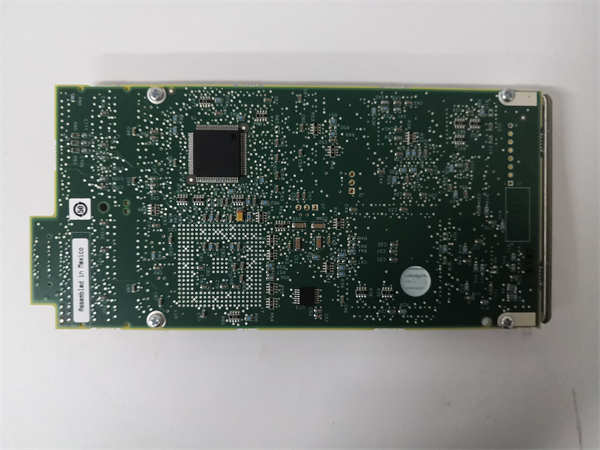

GE IPMC7616E-002

兼容性与升级路径

为确保 IPMC7616E-002 能正确集成至您的Mark VIe/VIeS系统，建议在采购前核对以下关键信息。

需核对要点：

• 固件版本: 必须与系统中其他I/O模块（如VSVO、S710D）及CPU固件版本一致，否则将无法在线
• 信号配置: 4–20 mA模式需外部24V回路供电；电压模式需确认现场变送器输出阻抗匹配
• 替代关系: IPMC7616E-002 是 IPMC7616D 的后续版本，主要提升EMC性能与诊断覆盖率，不可反向替代
• 系统兼容: 仅适用于Mark VIe及Mark VIeS平台，不兼容Mark V、Mark VI或Speedtronic其他系列
