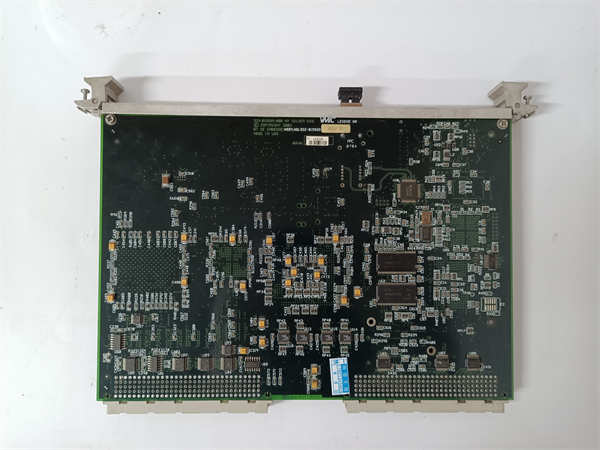

GE Intelligent Platforms VMIVME5565 – VME总线反射内存卡

描述

VMIVME5565 GE 是一款基于 VMEbus 标准的反射内存（Reflective Memory）网络接口卡，由 GE Intelligent Platforms 制造。4它专为实现多处理器系统间的超高速、确定性数据通信而设计，具备极低的延迟和高吞吐量。5它通过光纤或铜缆连接，允许节点共享内存空间，实现零驱动软件开销的实时数据同步。总线接口：VME64；内存容量：可配置（如 256KB-32MB）；数据传输：高性能光纤（或铜缆）。广泛应用于飞行仿真、实时测试和分布式控制系统。

VMIVME5565 GE 产品概述

VMIVME5565 GE 是一款隶属于 GE Intelligent Platforms（现为 Abaco Systems）产品线的VMEbus 反射内存（Reflective Memory）接口卡。在复杂的多节点、多处理器实时系统中，例如航空航天仿真、武器系统控制、工业测试平台以及大型物理实验数据采集系统等领域，传统的以太网或现场总线通信机制，由于协议栈开销和不确定的延迟，往往无法满足毫秒级甚至微秒级的实时性要求。

VMIVME5565 GE 正是为解决这一痛点而设计的。它的核心技术——反射内存，是一种特殊的网络通信技术，它使得网络中的每个节点都拥有一个相同的本地内存副本。当任何一个节点写入其本地内存时，VMIVME5565 会立即通过高速互连链路（通常是光纤或高速铜缆）将数据自动“反射”或广播给网络中的所有其他节点，并更新它们的本地内存副本。这个过程完全由硬件完成，无需主机 CPU 的任何软件干预、无需操作系统上下文切换或协议处理，因此能将数据同步延迟降到最低，实现极高的确定性（Determinism）。VMIVME5565 GE 作为 VME64 总线的板卡，它既能访问本地 VME 系统总线，又能通过反射内存网络与其他机箱和处理器实时共享数据，是构建高性能并行处理系统（Parallel Processing System）的理想选择。

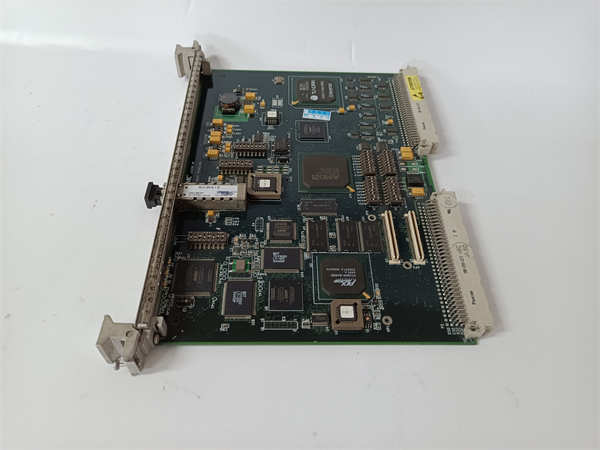

VMIVME5565 GE

VMIVME5565 GE 技术规格

主要特点和优势

超高速、极低延迟的数据共享：

VMIVME5565 的反射内存技术是其最大的杀手锏。当一个处理器将数据写入本地内存时，它几乎是瞬时地（Instantaneously）通过光纤链路传输到所有其他连接节点的内存中。这个过程的延迟是以微秒（Microseconds）计算的，远低于传统以太网（Ethernet）通信的毫秒级延迟。这种速度和低延迟对于硬件在环仿真（Hardware-in-the-Loop, HIL）、飞行模拟器等要求严格实时性（Real-Time Requirement）的应用来说，是必须的配置。

硬件驱动的确定性通信：

传统通信需要经过复杂的网络协议栈（TCP/IP），这不仅带来延迟，还导致不确定性（Non-Determinism）。而 VMIVME5565 GE 的数据反射机制完全由板卡上的硬件逻辑负责，绕过了操作系统的内核和驱动软件。这意味着数据同步的时间是高度可预测和确定的，这对需要严格时间同步的分布式控制系统（DCS）至关重要。7它的设计目标就是实现零软件开销（Zero Software Overhead）和无 CPU 干预的数据传输。

高可靠性与VMEbus集成：

VMIVME5565 专为 VMEbus 架构设计，充分利用了 VME64 的高性能和稳健性。8它支持热插拔（Hot Swap）特性（取决于机箱），提高了系统的可维护性和可用性。光纤互连方式提供了电隔离（Electrical Isolation），消除了接地回路问题，增强了在恶劣电磁环境（如电力和军事应用）下的抗干扰能力（EMI Resistance）。同时，它支持灵活的环形（Ring）或星形（Star）网络拓扑，方便用户根据实际系统的物理布局和冗余需求进行灵活部署。

Core Features and Advantages: A Technical Deep Dive

The VMIVME5565 GE is architecturally engineered to conquer the inherent limitations of conventional network communication in high-performance, real-time computing. Its primary strength lies in the Reflective Memory (RM) paradigm, which ensures deterministic, high-speed data coherency across multiple distributed nodes.9 Data written to the local memory segment by any host CPU is autonomously and instantaneously replicated to the memory of all other networked nodes via a high-speed link, typically leveraging fiber optics. This hardware-centric approach results in ultra-low latency, often measured in just a few microseconds, which is critical for systems like Flight Simulation and Real-Time Data Acquisition (RTDA).

Crucially, the VMIVME5565 achieves zero software overhead during the data synchronization process. By circumventing the need for operating system intervention, protocol stack processing, or CPU context switching, it eliminates the main sources of latency and timing jitter inherent in standard Ethernet or TCP/IP communication. This deterministic behavior makes the VMIVME5565 GE an essential component for any application demanding strict time synchronization and predictable execution. Moreover, as a robust VME64 compliant module, it offers high-bandwidth access to the local bus while providing the benefits of electrical isolation through its fiber optic interface, ensuring reliable operation in electromagnetically harsh environments common in military and industrial control settings.

应用领域

VMIVME5565 GE 的应用领域主要集中在那些对时间同步、数据吞吐量和系统确定性有极端要求的专业领域。

飞行和武器系统仿真（Flight and Weapon System Simulation）：

在复杂的全动感飞行模拟器中，需要多个处理器实时同步大量的传感器数据、控制指令和视觉模型。VMIVME5565 用于确保所有计算节点（如运动控制、视景生成、仪表板逻辑）之间的数据在微秒级别保持一致。这种超低延迟的通信是保证仿真系统保真度（Fidelity）和实时闭环控制的关键。

实时测试与数据采集系统（Real-Time Test & DAQ）：

大型物理实验（如粒子加速器）、汽车测试台架（如动力总成测试）或硬件在环（HIL）测试平台，需要从数千个 I/O 点高速采集数据，并在极短时间内完成计算、决策和控制动作。VMIVME5565 GE 允许中央控制处理器与多个高速 I/O 子系统实时共享采集到的原始数据和计算结果，实现分布式实时控制。

分布式控制与网络中心战系统（Distributed Control & Net-Centric Systems）：

在一些特殊的工业控制或军事指挥系统中，控制权和数据需要分布在多个地理位置分散的机柜或控制单元中。VMIVME5565 通过光纤网络连接这些分散的VME机箱（VME Chassis），使得它们像共享一个公共内存一样工作，从而实现高度紧耦合（Tightly Coupled）的分布式控制，这对系统的容错能力（Fault Tolerance）和快速决策能力至关重要。

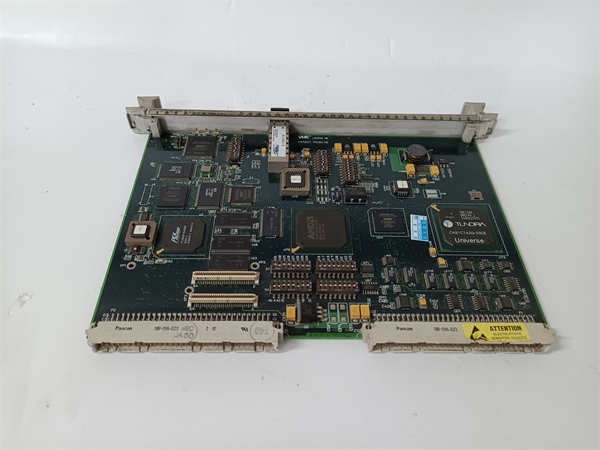

VMIVME5565 GE

相关产品

VMIVME5565 GE 是 GE/Abaco 反射内存产品线的一部分。以下是与其相关的其他产品型号：

VMIVME5566：VMIVME5565 的双端口版本，允许一个 VME 节点同时连接到两个独立的反射内存网络，常用于网络冗余。

VMIVME5576：可能是更高性能或下一代的 VME 反射内存卡，通常支持更高的传输速率或更大的内存容量。

VMIVME5585：另一种型号的 VMEbus 反射内存卡，可能支持不同的内存大小或链路接口类型（例如铜缆而非光纤）。

PCI-5565：与 VMIVME5565 功能相同，但用于 PCI 或 PCIe 总线架构的 PC 机箱，是不同总线系统的对应产品。

PMC-5565：PMC（PCI Mezzanine Card）格式的反射内存卡，用于安装在具有 PMC 插槽的 VME 载板上。

RM2000 Series Hub：用于构建星形（Star）网络拓扑的反射内存集线器（Hub），与 VMIVME5565 GE 配合使用。

VME-7806：同为 GEIP 的 VMEbus 处理器板，常与 VMIVME5565 配合，作为数据共享的计算节点。

FIO-5565：这是反射内存的光纤 I/O 模块或接口，是 VMIVME5565 互连链路的一部分。

安装与维护

安装前准备:安装 VMIVME5565 GE 之前，首先必须确保目标 VME 机箱的电源处于断开状态，并遵守静电释放（ESD）防护措施。由于 VMIVME5565 是 VMEbus 板卡，请确认它将被安装到兼容的 VME64 或 VME64x 背板插槽（Backplane Slot）中，通常是用于 I/O 或内存映射的非 CPU 插槽。如果使用光纤接口型号，请仔细检查光纤连接器（如 ST 或 SFP 模块）是否清洁无尘，任何灰尘都可能导致信号衰减。此外，必须提前规划反射内存网络的拓扑结构（环形或星形），并确保所有网络节点的反射内存容量和配置（通过板载跳线或软件）保持完全一致，这是 VMIVME5565 正常工作的前提。

维护建议: VMIVME5565 GE 的维护主要集中在保持光纤链路的清洁和完好。定期检查光纤跳线是否有弯折过度或破损，并使用专用的光纤清洁工具清洁连接器。由于反射内存的运行机制依赖于硬件，驱动软件和固件通常很少需要更新，但建议定期备份 VMIVME5565 模块的配置参数。
