GE IC698CPE020：这块高性能中央处理器模块 (CPU)，那是GE Fanuc PACSystems RX7i系列工业控制系统的“超强大脑”！它内置700MHz Intel Pentium III处理器，具备10MB电池备份用户内存和10MB非易失性闪存。支持VME64标准，提供双10/100 Mbps以太网端口和3个串行端口 (RS-232, RS-485, 站长端口)，可进行超高速数据交换和多种协议通信。它能以极高速度执行梯形图、C语言、结构化文本等多种编程语言，支持冗余功能，广泛应用于大型复杂机械、关键过程控制和重工业物料处理系统。别瞅了，原厂品质，售后无忧，咱家就是你搞定GE控制系统疑难杂症的靠山，没毛病！
GE IC698CPE020 产品概述
GE IC698CPE020 这块模块，在工业自动化领域，特别是GE Fanuc (现在是Emerson Automation) 的 PACSystems RX7i 系列可编程自动化控制器 (PAC) 中，那可是个**“性能怪兽”！它是一款高性能的中央处理器模块 (CPU Module)**，相较于IC698CPE010，它的处理能力有了显著提升，旨在满足最严苛、最复杂的工业自动化应用需求。
你想想，在那些对控制速度、数据处理能力和系统可靠性有极致要求的场景，比如大型电力系统、炼钢轧机、石油化工DCS系统，或者高速自动化生产线，都需要一个能够“秒懂”复杂指令、处理海量数据、且永不掉链子的“超级大脑”。GE IC698CPE020 的核心价值就在于它内置了700MHz 的 Intel Pentium III 微处理器，这比CPE010的300MHz Celeron处理器性能翻了一倍多，能够以惊人的速度执行用户编程的逻辑（布尔运算速度低至0.14ms/1000布尔触点/线圈），并全面支持复杂的浮点运算，这对于实现高精度的PID控制、多轴运动控制以及高级诊断算法至关重要。
IC698CPE020 同样提供了充足的内存配置，包括10MB的电池备份用户内存 (RAM)，用于存储应用程序和实时数据，以及10MB的非易失性闪存 (Flash Memory)，用于存储操作系统固件和用户程序，确保即使在系统完全断电后也能可靠保存数据。
在通信方面，这款CPU模块保持了卓越的灵活性和强大功能。它配备了双10/100 Mbps的以太网端口，支持高速以太网数据交换 (EGD) 和TCP/IP通信服务（包括SRTP、Modbus/TCP服务器和客户端、FTP、Web Server），使得PLC可以与HMI、SCADA系统、其他PLC以及企业网络进行无缝、高效、高速的集成。此外，它还提供了3个独立的串行端口 (RS-232, RS-485, 和一个RS-232以太网站长端口)，支持Modbus RTU Slave、SNP等多种串行协议，进一步增强了其通信灵活性。
GE IC698CPE020 是一个VME64标准的机架式模块，意味着它能够稳定安装在RX7i系列机架的CPU槽位，并通过高速VME64背板与其他I/O模块、通信模块和智能选件模块进行数据交换，确保了整个系统的高速、高效运行。更重要的是，IC698CPE020支持冗余功能（Media Redundancy via LAN 2，Controller Redundancy via Synchronization Port LAN3），这对于需要极高可用性和“永不停机”的关键应用（如过程控制、电力系统）来说，是极其重要的保障。它的设计旨在应对大规模、高度复杂和需要极致可靠性的工业应用，提供超高性能和灵活的编程环境（支持梯形图、C语言、结构化文本和功能块图等多种编程语言）。

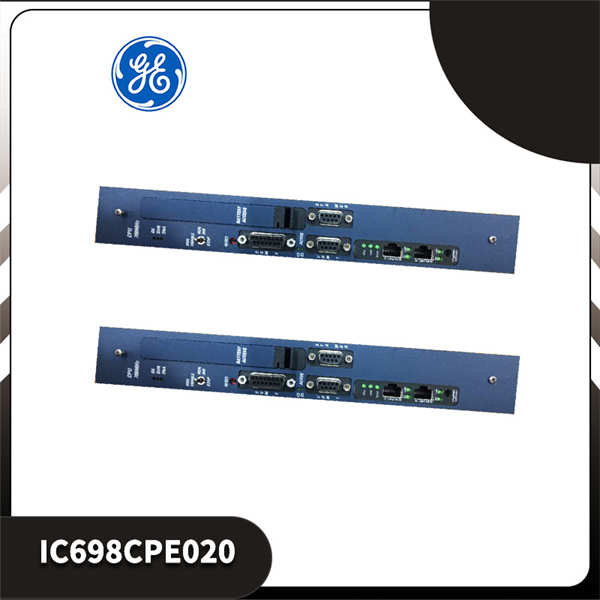

GE IC698CPE020
GE IC698CPE020 技术规格
| 参数名称 | 参数值 |
| 产品型号 | GE IC698CPE020 |
| 制造商 | GE Fanuc (现属Emerson Automation) |
| 产品类型 | 中央处理器模块 (CPU Module) |
| 系列 | PACSystems RX7i |
| 处理器 | 700MHz Intel Pentium III 微处理器 |
| 布尔执行速度 | 0.14 ms / 1000 布尔触点/线圈 |
| 浮点运算 | 支持 |
| 用户内存 | 10 MB (电池备份RAM) |
| 非易失性内存 | 10 MB (闪存/Flash Memory) |
| 支持程序块 | 最多 512 个，每个最大 128KB |
| I/O内存配置 | 离散 %I 和 %Q 可达 32 Kbits；模拟 %AI 和 %AQ 可达 32 K Words |
| 嵌入式通信端口 | 双10/100 Mbps 以太网端口 (自动协商，全/半双工) |
| 串行端口 | 3个 (1x RS-232, 1x RS-485, 1x RS-232 Ethernet Station Manager) |
| 支持串行协议 | Modbus RTU Slave, SNP, Serial I/O |
| 以太网协议支持 | EGD (Ethernet Global Data), TCP/IP (SRTP, Modbus/TCP Server/Client, FTP, Web Server) |
| 实时时钟精度 | 最大漂移 9 秒/天 |
| 运行/停止开关 | 3位开关 (Run, Stop, Disable Outputs) |
| 背板兼容性 | VME64 标准 (ANSI/VITA 1) |
| 功耗 | +5 VDC @ 4.5 Amps (标称), +12 VDC @ 0.042 Amps (标称), -12 VDC @ 0.008 Amps (标称) |
| 工作温度 | 0°C 至 60°C (需要风扇托盘支持) |
| 存储温度 | -40°C 至 +85°C |
| 电池 | CMOS 电池备份 (用于RAM数据保持) |
| 典型电池寿命 | 40 天 (正常供电下) |
| 安装方式 | 机架式 (占用RX7i机架CPU槽位) |
| 冗余支持 | 支持介质冗余 (Media Redundancy via LAN 2)；支持控制器冗余 (Controller Redundancy via Synchronization Port LAN3) |
主要特点和优势
GE IC698CPE020 这款PACSystems RX7i CPU模块，能在工业自动化领域“称霸一方”，那是因为它有几招“独门绝技”！
首先，它最大的亮点是无与伦比的性能和处理速度。GE IC698CPE020 内置了700MHz 的 Intel Pentium III 微处理器，这比IC698CPE010的300MHz Celeron处理器性能大幅提升，能够提供令人难以置信的布尔执行速度 (Boolean Execution Speed)，仅需0.14毫秒就能完成1000个逻辑触点/线圈的运算。这种极致的性能确保了它在处理大规模、高速、复杂逻辑和算法时，能够做到实时响应 (Real-time Responsiveness) 和绝对精确 (Absolute Precision)。对于要求毫秒级响应的关键应用，IC698CPE020 堪称完美。
其次，强大的通信能力和开放的架构让 GE IC698CPE020 能无缝融入任何复杂的工业网络。它集成了双10/100 Mbps以太网端口，支持包括EGD (Ethernet Global Data)、TCP/IP (SRTP, Modbus/TCP Server/Client, FTP, Web Server) 等在内的多种高级以太网协议。这意味着它可以与HMI、SCADA系统、数据库、企业ERP系统以及其他自动化设备进行高速、高效的数据交换和网络集成。此外，3个串行端口（RS-232、RS-485、站长端口）提供了额外的通信灵活性。更重要的是，其基于VME64开放标准的设计，使得它能与各种第三方VME模块兼容，提供极强的扩展性和灵活性 (Extreme Scalability and Flexibility)，保护您的前期投资，并适应未来不断变化的工业需求。
再来，内置的冗余支持功能是它能“永不掉线”的秘密武器。GE IC698CPE020 不仅支持介质冗余 (Media Redundancy) 通过第二个以太网端口 (LAN 2)，还支持控制器冗余 (Controller Redundancy) 通过专用的同步端口 (LAN3)。这意味着在需要极致高可用性的关键应用中，可以配置两块CPE020 CPU进行热备，一旦主CPU出现故障，备用CPU能够无缝接管控制权，实现零停机时间 (Zero Downtime)，极大提升了生产线的可靠性和安全性。这种高级别的冗余能力是大型过程控制、电力系统等关键基础设施不可或缺的特性。
最后，丰富的内存配置和强大的诊断功能也是其“锦上添花”之处。它拥有10MB的电池备份用户内存和10MB的非易失性闪存，确保了程序的安全存储和数据的可靠保持。同时，前面板的LED指示灯和可访问的诊断功能（如Web Server数据监控、Test Edit模式）为工程师提供了便捷的在线调试 (Online Debugging)、故障诊断 (Fault Diagnosis) 和系统监控 (System Monitoring) 手段，大大提升了系统开发和后期维护的效率，确保系统始终处于最佳运行状态。
The GE IC698CPE020 PACSystems RX7i CPU module distinguishes itself as a dominant force in industrial automation due to its exceptional capabilities.
Firstly, its most significant feature is its unparalleled performance and processing speed. Equipped with a 700MHz Intel Pentium III microprocessor, the GE IC698CPE020 offers a substantial performance upgrade over the IC698CPE010’s 300MHz Celeron processor. It achieves an incredibly fast Boolean execution speed of just 0.14 milliseconds per 1000 Boolean contacts/coils. This extreme performance ensures real-time responsiveness and absolute precision when handling large-scale, high-speed, and complex logic and algorithms. For critical applications demanding millisecond-level reactions, the IC698CPE020 is an ideal choice.
Secondly, its robust communication capabilities and open architecture enable the GE IC698CPE020 to integrate seamlessly into any sophisticated industrial network. It features dual 10/100 Mbps Ethernet ports, supporting a wide array of advanced Ethernet protocols including EGD (Ethernet Global Data), TCP/IP (SRTP, Modbus/TCP Server/Client, FTP, Web Server). This facilitates high-speed, efficient data exchange and network integration between the PLC, HMIs, SCADA systems, databases, enterprise ERP systems, and other automation devices. Additionally, three serial ports (RS-232, RS-485, and a station manager port) provide further communication flexibility. Crucially, its design, based on the VME64 open standard, ensures compatibility with various third-party VME modules, offering extreme scalability and flexibility, protecting initial investments, and adapting to evolving industrial demands.
Furthermore, built-in redundancy support is its secret weapon for continuous operation. The GE IC698CPE020 supports both media redundancy via its second Ethernet port (LAN 2) and controller redundancy via a dedicated synchronization port (LAN3). This means that for critical applications requiring ultra-high availability, such as process control or power systems, two CPE020 CPUs can be configured in a hot-standby arrangement. Should the primary CPU fail, the backup CPU can seamlessly take over control, ensuring zero downtime and significantly enhancing production line reliability and safety. This advanced level of redundancy is indispensable for large-scale process control, power systems, and other critical infrastructures.
Finally, ample memory configuration and powerful diagnostic functions add to its overall value. It boasts 10MB of battery-backed user memory and 10MB of non-volatile flash memory, ensuring secure program storage and reliable data retention. Simultaneously, front-panel LED indicators and accessible diagnostic features (such as Web Server data monitoring and Test Edit mode) provide engineers with convenient tools for online debugging, fault diagnosis, and system monitoring. This significantly boosts the efficiency of system development and ongoing maintenance, ensuring the system consistently operates at peak performance.
应用领域
GE IC698CPE020 这块PACSystems RX7i CPU模块，凭借其卓越的性能和高可靠性，在工业自动化领域占据着举足轻重的地位，尤其适用于以下对控制能力有极高要求的关键领域：
电力生产与能源管理：在大型发电厂（燃气轮机、蒸汽轮机、水力发电、核电、风电）、输配电站以及智能电网中，作为核心控制器，处理复杂的DCS (Distributed Control System) 和SCADA功能，用于锅炉控制、汽轮机调速、发电机励磁和保护、变电站自动化、能源调度优化等，确保电力系统的安全、稳定、高效运行。
石油与天然气行业：在油气开采、管道运输、炼油化工、天然气处理等复杂工艺流程中，用于高可靠性DCS系统和紧急停车系统 (ESD) 的主控制器。例如，井口自动化、泵站和压缩机控制、阀门矩阵管理、复杂的工艺参数调节和安全联锁，保障生产的连续性和极端工况下的安全。
重工业制造与流程控制：在钢铁厂（轧钢、连铸、高炉控制）、铝业、水泥生产、矿山机械（大型提升机、破碎机）等重载、连续生产和对精度、同步性有极高要求的场合。IC698CPE020 能够处理海量I/O点、复杂的运动控制和过程优化算法，显著提升生产效率和产品质量。
轨道交通与基础设施：在地铁、高速铁路的信号控制系统、车站自动化、隧道通风和照明、桥梁控制、机场行李处理系统等大型基础设施项目中，提供高可靠、实时性强的控制解决方案，确保运行安全和效率。
大型物料处理与自动化仓储：在自动化立体仓库、港口集装箱码头、机场货运站等需要调度大量自动化设备（如堆垛机、穿梭车、AGV）、处理海量货物信息和实现高吞吐量的物流系统中，作为核心大脑，协调各环节的高效运作。
水处理与市政工程：在大型自来水厂、污水处理厂、城市泵站网络等市政设施中，实现对水质、流量、压力等参数的精确监测和控制，优化水资源管理和节能运行。
简而言之，只要您的工业现场需要一个**“性能卓越”、“处理能力顶尖”、“可靠性极高且支持冗余”、“能够应对未来复杂挑战”**的工业控制器，那 GE IC698CPE020 就是您“掌控全局”的终极利器！

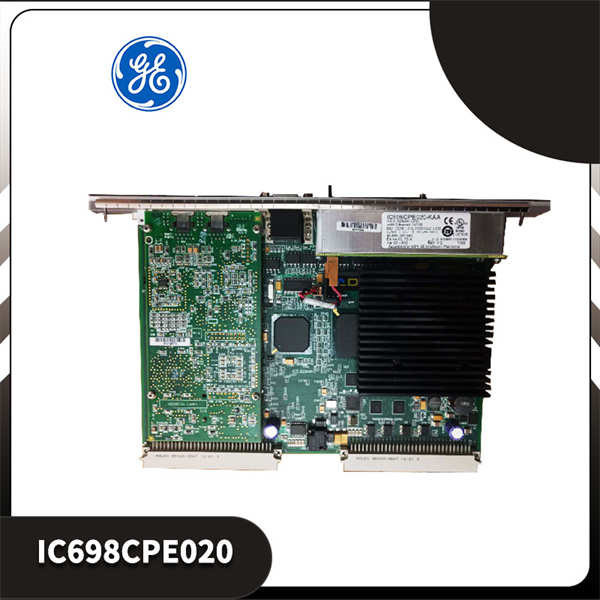

GE IC698CPE020
相关产品
与 GE IC698CPE020 CPU模块紧密关联的，通常都是GE Fanuc PACSystems RX7i 系列中的其他核心组件，它们共同构建了完整且高性能的自动化控制系统：
GE PACSystems RX7i 系列其他CPU模块：
IC698CPE010：相对入门级的CPU，300MHz Celeron处理器。IC698CPE020 是其性能升级版。
IC698CRE020 / IC698CRE030 / IC698CRE040：这些是专门用于冗余系统的CPU模块，通常与CPE020配合使用或作为更高性能的冗余CPU选项（如CPE020的冗余对可能就是CRE020，CPE030/CPE040有对应的CRE型号）。
IC698CPE030 / IC698CPE040：更高阶的CPU模块，通常具备更快的处理器和更大的内存（例如，CPE040可能搭载1.8GHz Pentium M处理器和64MB内存），适用于更大型、更复杂的应用。
GE PACSystems RX7i 系列机架/背板：
IC698CHS009 / IC698CHS109 (9槽机架)，IC698CHS017 / IC698CHS117 (17槽机架) 等：这些是安装 IC698CPE020 以及所有I/O模块和通信模块的物理平台，通过VME64背板实现高速数据交换。
GE PACSystems RX7i 系列电源模块：
IC698PSA100 / IC698PSA350 (AC供电电源)，IC698PSD300 (DC供电电源) 等：为整个RX7i机架和安装其上的模块提供稳定、充足的电源。
GE PACSystems RX7i 系列I/O模块：
数字量输入/输出模块 (如IC698MDLxxx)：用于连接现场的开关、传感器、继电器、接触器等离散信号。
模拟量输入/输出模块 (如IC698ALGxxx)：用于连接现场的模拟量传感器（温度、压力、流量、液位）和执行机构（变频器、调节阀）。
特殊功能模块：如高速计数器模块、脉冲输出模块、温度控制器模块等，提供特定的高级功能。
GE PACSystems RX7i 系列通信模块：
IC698ETM001 (独立以太网模块)：虽然CPU自带以太网，但如果需要额外的以太网端口或特定以太网功能，可能会用到。
IC698BEM731 (Genius Bus Controller)：用于连接GE的Genius I/O总线，实现分布式I/O。
IC698CMM711 (PROFINET Controller) 或其他现场总线模块：用于连接其他主流工业现场总线网络。
GE PACSystems RX7i 系列软件：
Proficy Machine Edition：用于编程、配置、调试 IC698CPE020 和整个RX7i系统的集成开发环境 (IDE)。这是进行工程组态、编写逻辑、上传下载程序以及在线监控的必备工具。
IC698ACC701 (CMOS Battery)：用于备份RAM用户内存，在断电时保持程序和数据。
这些产品与 GE IC698CPE020 协同工作，共同构建了GE Fanuc RX7i系列的高性能、高可靠性、高扩展性的自动化控制解决方案。
安装与维护
安装前准备: 在您准备安装 GE IC698CPE020 CPU模块之前，务必确保您已完全切断PACSystems RX7i 机架的总电源。这是工业现场的“生命线”，必须严格遵守“挂牌上锁 (Lockout/Tagout)”等所有相关的工业安全规程，确保人身和设备安全。由于 GE IC698CPE020 内部含有对静电敏感的精密电子元件，操作时请务必佩戴防静电手环，并在防静电工作台上进行。对照GE提供的官方手册，特别是PACSystems RX7i CPU 参考手册 (GFK-2222) 和 安装手册 (GFK-2223)，仔细核对要安装的 IC698CPE020 型号和版本与您的系统兼容性。检查模块本身是否有任何物理损伤，所有连接器和指示灯是否完好无损。在安装时，将其平稳地插入RX7i机架的CPU专用槽位（通常是第一个槽位），确保模块与背板连接器完全对齐并牢固就位，避免用力过猛导致插针弯曲。最后，仔细连接所有相关的通信线缆（如以太网线、串口线）和I/O模块的排线，确保所有连接牢固可靠。对于冗余系统，务必按照手册的详细步骤连接冗余同步线缆。
维护建议: 对于 GE IC698CPE020 这样的关键CPU模块，日常维护是保证其长期稳定运行和延长寿命的关键。首先，保持控制柜内部的清洁和适宜的环境。定期清理模块表面和散热孔的灰尘和污垢，特别是对于高性能CPU，散热至关重要。确保控制柜内部温度和湿度在CPU模块允许的工作范围内（通常是0°C至60°C，且需要风扇托盘支持），避免阳光直射和靠近高热源设备。其次，定期检查CPU模块上的LED指示灯。这些指示灯（如OK、RUN、FAULT、I/O FORCE、BATTERY等）会直观地显示CPU的运行状态、是否存在故障、电池状态等重要信息，是现场故障诊断的重要依据。当BATTERY LED亮起时，表示CMOS电池电量不足，需要及时更换CMOS电池 (IC698ACC701)，以防RAM数据丢失。此外，定期备份HMI内部的应用程序和配方数据，以及所有控制系统的配置数据，以防需要恢复或更换设备。对于冗余系统，应定期检查主备CPU的同步状态，并进行必要的冗余切换测试。
