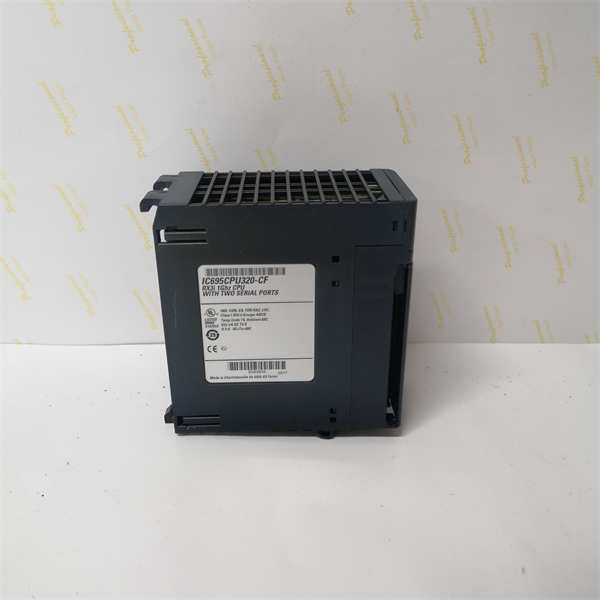

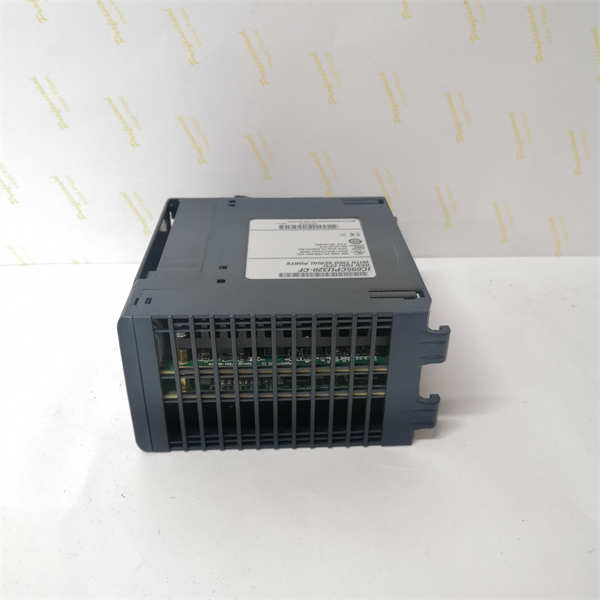

GE IC695CPU320-CF | PACSystems RX3i 高性能处理器 – 工业自动化的核心驱动力

描述

GE IC695CPU320-CF 是一款由 GE (通用电气)，现为 Emerson Automation Solutions (艾默生自动化解决方案) 旗下的 PACSystems RX3i 系列高性能中央处理器 (CPU) 模块。作为工业自动化和过程控制系统的核心“大脑”，该模块搭载 1GHz Celeron M 微处理器，提供卓越的运算能力和快速的扫描速度。它拥有 64 MB 的电池备份用户内存和 64 MB 的非易失性闪存用户内存，确保程序和数据的安全存储。IC695CPU320-CF 支持双背板总线（RX3i PCI 和 Series 90-30 串行总线），提供了向后兼容性，并具备两个内置串行通信端口 (RS-232, RS-485)，支持多种通信协议。凭借其强大的功能和灵活的编程能力，它能够高效地控制各种复杂的工业机械和生产过程，是实现现代工业自动化和智能制造的关键组件。

GE IC695CPU320-CF 产品概述

兄弟，你问的这个 GE IC695CPU320-CF，在工业自动化领域，它可是一个非常核心的“中央处理器 (CPU) 模块”！你可以把它想象成你整个自动化系统，也就是PLC（可编程逻辑控制器）的**“大脑”**，所有的控制逻辑、数据处理和通信都由它来协调和执行。

这款CPU模块属于 GE (通用电气)，现在是 Emerson Automation Solutions 旗下的 PACSystems RX3i 系列。RX3i 系列以其高性能、高可靠性和灵活性而闻名，广泛应用于各种严苛的工业环境。

GE IC695CPU320-CF 的核心功能就是：



高性能处理能力： 它是系统的“核心引擎”。搭载了 1GHz 的 Celeron M 微处理器，这块CPU能够提供极其强大的处理能力和快速的扫描速度（例如，每1000条布尔指令的典型扫描时间仅为0.047毫秒）。这意味着它能够实时、高效地执行复杂的控制程序，满足高速、高精度工业过程的严格要求。



大容量内存： 它是数据的“存储中心”。 IC695CPU320-CF 配备了 64 MB 的电池备份用户内存 (RAM) 和 64 MB 的非易失性闪存用户内存 (NVRAM)。电池备份内存用于在电源中断时保留程序和数据，而非易失性闪存则提供更长期的存储。这种配置确保了即使在断电情况下，你的控制程序和重要数据也不会丢失，大大增强了系统的可靠性。



强大的兼容性与扩展性： 它是连接的“桥梁”。这款CPU支持双背板总线设计，包括RX3i的高速PCI背板和Series 90-30的串行背板。这意味着它不仅能充分利用RX3i平台新一代I/O模块和智能模块的高速数据传输能力，还能向后兼容GE Fanuc Series 90-30 PLC的大多数I/O模块和扩展机架，这对于现有系统升级或集成非常有益，保护了你的前期投资。



灵活的编程与通信： 它是“多面手”。 IC695CPU320-CF 支持多种高级编程语言，包括梯形图 (Ladder Diagram)、结构化文本 (Structured Text)、功能块图 (Function Block Diagram) 和 C 语言，为工程师提供了极大的编程灵活性。它还内置了两个串行通信端口 (RS-232 和 RS-485)，支持多种串行协议，如 SNP (Series Ninety Protocol)、Serial I/O 和 Modbus RTU 从站协议。这使得CPU能够轻松地与编程工作站、人机界面 (HMI) 和监控与数据采集 (SCADA) 系统进行通信。

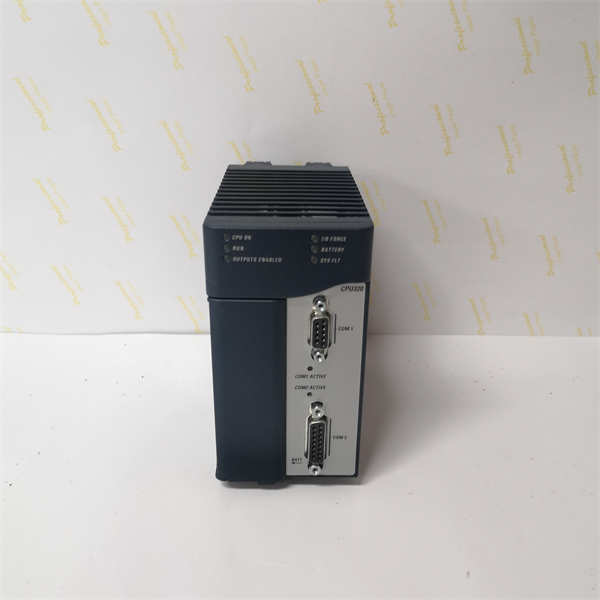

诊断与故障排除： 它还是个“自检专家”。CPU模块前面板有八个LED指示灯，可以帮助快速判断模块的运行状态、I/O状态、电池状态和系统故障。它还具备自动错误检查和纠正功能，提升了系统的稳定性和可靠性。

简而言之，GE IC695CPU320-CF 是一款功能强大、性能卓越且高度可靠的CPU模块，它为GE PACSystems RX3i平台提供了核心的智能和控制能力，适用于各种对速度、精度和可靠性要求严苛的工业自动化应用。

GE IC695CPU320-CF 技术规格

参数名称	参数值
产品型号	IC695CPU320-CF (其中 “-CF” 通常表示带共形涂层，提供额外环境防护)
制造商	GE Fanuc / Emerson Automation Solutions
产品系列	PACSystems RX3i
产品类型	中央处理器 (CPU) 模块
微处理器	Intel Celeron M
时钟速度	1.0 GHz (1 Gigahertz)
用户内存 (RAM)	64 MB (兆字节)，电池备份
非易失性闪存用户内存 (NVRAM)	64 MB (兆字节)
程序块数量	最多支持 512 个程序块
最大程序块大小	128 KB (千字节)
编程语言	支持梯形图 (Ladder Diagram)、结构化文本 (Structured Text)、功能块图 (Function Block Diagram) 和 C 语言
嵌入式通信端口	2个串行端口 (RS-232 和 RS-485)
支持的串行协议	SNP (Series Ninety Protocol)、Serial I/O、Modbus RTU 从站协议
背板支持	双背板总线：RX3i PCI 总线 和 Series 90-30 串行总线
PCI 兼容性	电气符合 PCI 2.2 标准
供电要求	+3.3 VDC: 1.0 Amps (标称)；+5 VDC: 1.2 Amps (标称) (从背板取电)
工作温度	0°C 至 60°C (32°F 至 140°F)
存储温度	-40°C 至 +85°C
相对湿度	5% 到 95% 无冷凝
LED 指示灯	CPU OK, Run, Outputs Enabled, I/O Force, Battery, Sys Flt, COM1, COM2 (共8个)
电池	需要外部锂智能电池 (例如 IC695ACC302) 或 Series 90-30 辅助电池模块 (例如 IC693ACC302) 进行内存保持
实时时钟精度	每天最大漂移 ±2 秒
尺寸	占用2个插槽宽度 (具体尺寸请参考官方手册)
重量	约 0.7 kg – 2.0 kg (可能因包装和具体配置略有差异)
认证	UL, CE, RoHS (具体认证请参考官方文档)
安装环境	需安装在符合 NEMA/UL Type 1 或 IEC60529 IP20 等级的封闭式机柜内，适用于危险或非危险场所



主要特点和优势

兄弟，这块 GE IC695CPU320-CF 处理器模块之所以在工业自动化领域“吃得开”，那可不是虚的，它有几个实打实的“真本事”，听我给你好好说道说道：

首先，“超强大脑”，处理速度快到飞起！ 这可是它的核心竞争力！ IC695CPU320-CF 搭载了 1GHz 的 Celeron M 微处理器，在RX3i系列CPU中属于高性能型号。这意味着它能够以极快的速度执行复杂的控制指令，扫描时间极短。对于那些需要精确同步、高速响应的工业过程（比如包装、印刷、机器人控制、高速生产线），这种强大的处理能力至关重要，它能确保你的生产线“快人一步”，高效稳定。

其次，“双重保障”，程序数据安全无忧！ 你最担心的莫过于程序丢失或数据损坏，对吧？ IC695CPU320-CF 给你打消了这个顾虑！它同时拥有 64MB 的电池备份RAM 和 64MB 的非易失性闪存。电池备份RAM能在意外断电时暂时保护数据和程序，而闪存则提供了永久存储，确保你的核心控制逻辑和重要配置数据永不丢失。这种“双保险”机制，极大地提升了系统的可靠性和数据完整性，让你高枕无忧。

再来，“承上启下”，新老系统无缝融合！ 在工业现场，老旧设备和新设备并存是很常见的。 IC695CPU320-CF 的“高明之处”在于它支持双背板总线（RX3i PCI 和 Series 90-30 串行总线）。这意味着你既能享受RX3i平台带来的高速I/O和先进模块的优势，又能兼容你现有的大部分GE Fanuc Series 90-30 PLC的I/O模块和扩展机架。这种“承上启下”的能力，让你在系统升级改造时，可以平滑过渡，节省大量的改造时间和成本，最大化你的投资价值。

还有，“编程高手”，满足各种复杂逻辑！ 这块CPU不仅硬件强悍，软件层面也毫不逊色！它支持多种主流的编程语言，包括梯形图 (Ladder Diagram)、结构化文本 (Structured Text)、功能块图 (Function Block Diagram)，甚至还能用 C 语言编程！这种多样性让工程师可以根据项目的复杂度和个人习惯选择最合适的编程方式，轻松应对各种复杂的控制算法和特殊逻辑。内置的RS-232和RS-485串口也确保了与HMI、SCADA系统和编程软件的便捷通信。

最后，“坚韧不拔”，适应严苛环境！ 名字后缀中的 “-CF” 通常代表 Conformal Coat (共形涂层)。这意味着这款CPU的电路板上喷涂了一层特殊的保护涂层，使其能够更好地抵抗潮湿、灰尘、化学腐蚀和振动等严苛工业环境的挑战。这种额外的防护，大大延长了CPU的使用寿命，确保了它在恶劣条件下也能持续稳定运行，为你的生产保驾护航。

The GE IC695CPU320-CF processor module is a cornerstone in industrial automation due to several compelling advantages.

First, it acts as an “ultra-powerful brain,” processing data at lightning speed! This is its core competitive edge. The IC695CPU320-CF is equipped with a 1GHz Celeron M microprocessor, making it a high-performance model within the RX3i CPU series. This means it can execute complex control instructions at incredibly high speeds, with extremely short scan times. For industrial processes demanding precise synchronization and rapid responses (e.g., packaging, printing, robot control, high-speed production lines), this powerful processing capability is crucial, ensuring your production line operates efficiently and stably.

Second, it provides “dual assurance,” guaranteeing program and data security! One of your biggest concerns is likely program loss or data corruption, right? The IC695CPU320-CF alleviates this worry. It features both 64MB of battery-backed RAM and 64MB of non-volatile flash memory. The battery-backed RAM temporarily protects data and programs during power interruptions, while the flash memory provides permanent storage, ensuring your core control logic and critical configuration data are never lost. This “double insurance” mechanism significantly enhances system reliability and data integrity, giving you peace of mind.

Third, it offers “seamless transition,” effortlessly integrating old and new systems! In industrial settings, the coexistence of old and new equipment is common. The IC695CPU320-CF is ingenious in its support for a dual backplane bus (RX3i PCI and Series 90-30 serial bus). This means you can leverage the high-speed I/O and advanced modules of the RX3i platform while also maintaining compatibility with most of your existing GE Fanuc Series 90-30 PLC I/O modules and expansion racks. This “bridging” capability allows for a smooth transition during system upgrades, saving significant time and cost, and maximizing your investment value.

Fourth, it’s a “programming master,” accommodating complex logic! This CPU is not just robust in hardware; its software capabilities are equally impressive! It supports multiple popular programming languages, including Ladder Diagram, Structured Text, Function Block Diagram, and even C language programming! This versatility allows engineers to choose the most suitable programming method based on project complexity and personal preference, easily tackling various complex control algorithms and specialized logic. The built-in RS-232 and RS-485 serial ports also ensure convenient communication with HMIs, SCADA systems, and programming software.

Finally, it’s “resilient,” thriving in harsh environments! The “-CF” suffix in the name typically stands for Conformal Coat. This means the CPU’s circuit board is sprayed with a special protective coating, allowing it to better resist moisture, dust, chemical corrosion, and vibration—challenges prevalent in harsh industrial environments. This added protection significantly extends the CPU’s lifespan, ensuring its continuous stable operation under adverse conditions, safeguarding your production.

应用领域

你问这 GE IC695CPU320-CF 这种高性能CPU模块能用在哪儿？兄弟，它的应用场景那可都是对控制精度、实时响应、数据处理能力和系统可靠性有最苛刻要求的工业领域！作为GE PACSystems RX3i的核心处理器，它适用于各种复杂的自动化控制和过程管理：

汽车制造行业：

在汽车生产线，特别是机器人焊接、涂装、装配线等高速、高精度的自动化环节，IC695CPU320-CF能够提供所需的快速处理能力和精确控制，确保生产节拍和产品质量。

物料搬运和物流系统：

在大型自动化立体仓库、分拣系统、输送线等，需要对大量传感器和执行器进行高速处理和协调控制。IC695CPU320-CF能有效管理复杂的物流算法和路径优化。

食品饮料行业：

在高速灌装、包装、混合、杀菌等生产线上，需要精确的工艺控制和设备联动。该CPU的快速扫描和数据处理能力，有助于提升生产效率和产品一致性。

水/废水处理：

在水厂和污水处理厂，用于泵站控制、阀门调节、水质监测和加药系统的自动化。它能处理大量的模拟量和数字量信号，实现精确的流量、压力和液位控制。

电力行业 (发电和输配电)：

在发电厂的辅助控制系统（如锅炉控制、汽轮机辅助控制）、变电站自动化中，用于数据采集、设备控制和逻辑联锁，确保电力系统的稳定运行。

石油与天然气工业：

在油气开采、管道输送、炼油和石化过程中，需要对温度、压力、流量等关键参数进行精确监控和控制。IC695CPU320-CF能够处理复杂的控制算法和安全联锁。

冶金行业：

在钢铁轧制、连铸、烧结等环节，需要对速度、张力、温度、厚度等参数进行高速、高精度的控制，以保证产品质量。

制药和生命科学：

对生产环境和过程的洁净度、温度、湿度等参数有严格控制要求。IC695CPU320-CF提供精确的批次控制和数据追溯能力。

总之，GE IC695CPU320-CF 是那些需要高性能、高可靠性、复杂逻辑处理和良好兼容性的工业自动化应用的理想选择，它能显著提升工业过程的效率、精度和稳定性。

相关产品

跟 GE IC695CPU320-CF 这块CPU模块“联手”的兄弟伙儿可不少，因为它作为PACSystems RX3i系统的核心，离不开其他模块的紧密配合。以下是一些可能与之相关联的产品或组件：

PACSystems RX3i 背板 (Universal Backplane)：

IC695CHS012 (12槽通用背板) 和 IC695CHS016 (16槽通用背板)：IC695CPU320-CF 必须插入到这些背板中才能工作。背板提供了模块间的电力供应和高速数据通信总线（PCI和串行总线）。

PACSystems RX3i I/O 模块：

数字量输入/输出模块 (Discrete I/O)： 用于连接开关、按钮、指示灯等数字信号。

模拟量输入/输出模块 (Analog I/O)： 用于连接传感器（如温度、压力、流量）和执行器（如变频器、调节阀）。

智能模块 (Intelligent Modules)： 如运动控制模块、高速计数器模块、温度控制模块等，提供更专业的控制功能。

PACSystems RX3i 通信模块：

以太网接口模块 (Ethernet Interface Module)： 如 IC695ETM001，用于实现CPU与上位机SCADA系统、HMI、其他PLC或企业网络之间的以太网通信（支持Modbus/TCP、SRTP等）。

现场总线通信模块： 如 Profinet、Profibus、DeviceNet、PROFINET IO Communication Interface 等，用于连接现场级设备。

电源模块 (Power Supply Modules)：

如 IC695PSA040 (AC电源) 和 IC695PSD040 (DC电源) 等，为RX3i机架和所有模块提供稳定的电源。

电池模块 (Battery Modules)：

IC695ACC302 (锂智能电池) 或 IC693ACC302 (Series 90-30 辅助电池模块)：用于为CPU的RAM提供备用电源，以在断电时保持程序和数据。

编程软件：

GE Proficy Machine Edition (PME)：这是用于对GE PACSystems系列PLC（包括RX3i）进行编程、组态、调试和诊断的集成开发环境。所有逻辑、参数设置和在线监控都在此软件中完成。

HMI (人机界面) 和 SCADA (监控与数据采集) 系统：

如 GE 的 Proficy HMI/SCADA – iFIX 或 Proficy HMI/SCADA – CIMPLICITY，与CPU通过以太网或串行端口通信，实现操作员界面和整个工厂的集中监控。

系列 90-30 I/O 模块和扩展机架：

由于IC695CPU320-CF具有向后兼容性，它可以与大部分GE Fanuc Series 90-30 I/O模块和扩展机架配合使用，方便用户从旧系统升级。

安装与维护

安装前准备: 兄弟，拿到 GE IC695CPU320-CF 这块CPU模块，可得万分谨慎！安全第一！ 在进行任何安装操作前，务必确保你的PACSystems RX3i系统机架电源已经彻底切断，并且进行多次确认。

查阅手册： 仔细阅读随模块附带的 GE 官方安装手册和技术文档 (如 PACSystems RX3i System Manual, GFK-2314F)。这是最重要的！手册会详细说明 IC695CPU320-CF 的精确安装步骤、接线要求、电池安装、跳线或开关设置（如果有的话），以及如何将其正确插入到RX3i机架的指定插槽中。CPU通常占用两个插槽。

防静电措施： 在操作任何精密电子设备时，务必佩戴防静电手环和手套，以防止静电损坏敏感元件。

机柜选择： 确保PLC控制柜符合 NEMA/UL Type 1 或 IEC60529 IP20 等级的防护要求，并提供良好的通风散热。IC695CPU320-CF是一款开放式设备，必须安装在合适的安全外壳内。

物理安装： 将 IC695CPU320-CF 模块平稳地插入到RX3i通用背板的指定插槽中，确保模块与背板连接器完全契合，并机械锁定到位。

电池安装： 根据手册指导，正确安装用于RAM数据保持的锂智能电池 (IC695ACC302)。请注意，电池安装必须在非危险区域进行。

维护建议: 这 GE IC695CPU320-CF 是你工业自动化系统的“大脑”，所以适当的“保养”能让它寿命更长，工作更稳定，最重要的是，持续保障你的生产线高效运行。

定期清洁： 保持控制柜内部和模块表面的清洁，避免灰尘、油污和其他污染物堆积。灰尘会影响散热，甚至可能导致电气短路。使用工业专用清洁剂和无绒布，注意避免液体进入模块内部。

环境监控： 持续监控控制柜内部的温度和湿度。确保柜内通风良好，没有凝露。过高的温度和湿度会加速电子元件老化，影响CPU的运算精度和可靠性。IC695CPU320-CF的工作温度范围是0°C到60°C。

LED 指示灯监控： 定期观察 IC695CPU320-CF 前面板的LED指示灯（CPU OK, Run, Sys Flt, Battery等）。这些指示灯会实时显示模块的运行状态、故障和电池状态。任何异常显示都应立即记录并进行排查。例如，“Sys Flt”灯亮通常表示有系统故障，而“Battery”灯亮可能意味着电池电量低或电池故障。

电池检查与更换： IC695CPU320-CF 的内存保持需要电池。定期检查电池状态，并根据ABB/GE的建议或电池LED指示灯的提示，及时更换电池。请务必使用指定型号的电池，并在非危险区域进行更换。

软件诊断和数据分析： 定期通过 Proficy Machine Edition (PME) 软件连接CPU，检查系统诊断信息、事件日志和故障表。PME可以提供详细的内部状态信息，帮助预判和解决潜在问题，有时能发现肉眼无法识别的潜在故障。

固件更新： 根据GE/Emerson的官方建议，适时检查并更新 IC695CPU320-CF 的固件版本。新的固件可能包含性能改进、bug修复或新的功能支持。务必遵循官方的固件更新流程。

接地检查： 确保整个PLC系统和控制柜的接地系统良好，以有效减少电磁干扰对CPU正常运行的影响，提升系统的抗干扰能力。
