描述

GE IC694ALG222：这块GE Fanuc（现属Emerson自动化）PACSystems RX3i系列的高密度模拟量电压输入模块，是工业自动化系统中的“数据眼睛”！它能高精度采集现场0-10V或±10V的模拟量电压信号。通道数量：16路单端或8路差分可选，分辨率：12位，更新速率：最快3毫秒。它支持灵活的接线方式和宽广的温度范围，专为复杂工业环境下的精确数据采集而设计。别瞅了，原厂正品，技术支持到位，咱家就是你搞定工业自动化“数据精准”的靠山，没毛病！

IC694ALG222 产品概述

兄弟，你问的这个 GE IC694ALG222，那可真是GE Fanuc（现在是Emerson自动化的一部分）在工业自动化领域里的“实力派”！它属于大名鼎鼎的 PACSystems RX3i 平台，是个正儿八经的高密度模拟量电压输入模块。你把它想象成PLC的“眼睛”，专门负责把工业现场那些“看不见摸不着”的电压模拟信号（比如传感器测出来的温度、压力、液位对应的电压值）给“看”明白，然后转化成PLC能理解、能处理的数字信号。

这块 GE IC694ALG222 的本事可不小，它提供了16个单端（single-ended）输入通道，或者8个差分（differential）输入通道，而且你还能通过软件灵活配置。这两种接线方式，在工业现场那可是各有各的“用武之地”——单端适合信号源和PLC共地的情况，通道数量多；差分则能有效抑制共模噪声，在信号传输距离远或者干扰严重的场合，那效果是“杠杠的”。它能接收**0到10V（单极性）和-10到+10V（双极性）**这两种常见的电压信号，精度高达12位，确保了数据采集的准确性。

在整个PACSystems RX3i自动化系统里，GE IC694ALG222 的定位非常明确，它就是负责前端数据采集，把来自现场的“原始情报”精确、快速地送给CPU进行分析处理。它的价值在于，为复杂的工业过程提供可靠、高质量的模拟量输入数据，是实现闭环控制、数据监测、故障诊断等高级功能的基石。没有它，你的PLC就成了“睁眼瞎”，根本无法感知现场的细微变化！这模块在RX3i背板上即插即用，调试起来也是“轻车熟路”，大大提升了系统集成和维护的效率。

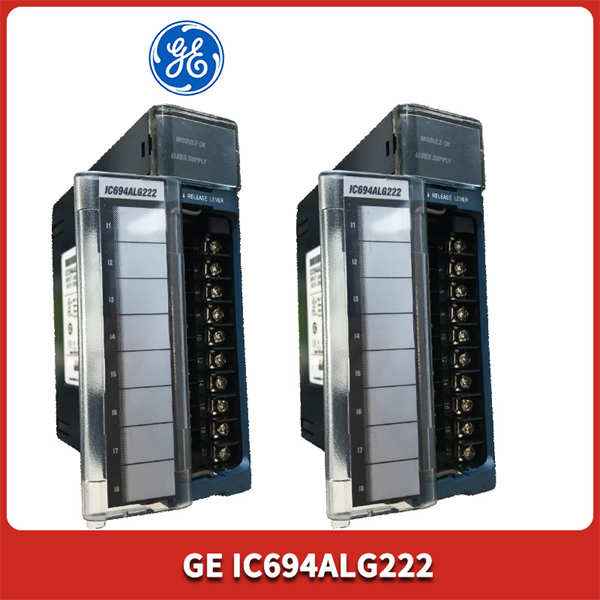

GE IC694ALG222

IC694ALG222 技术规格

参数名称	参数值
产品型号	IC694ALG222
制造商	GE Fanuc (现属 Emerson Automation)
产品类型	模拟量电压输入模块 (Analog Voltage Input Module)
所属系列/平台	PACSystems RX3i
输入通道数量	16路单端 (Single-ended) 或 8路差分 (Differential)
输入电压范围	0V 至 +10V (单极性 Unipolar)，或 -10V 至 +10V (双极性 Bipolar)
分辨率	12位 (12-bit)
测量精度	±0.25% 满量程 @ 25°C (77°F)；±0.5% 满量程 @ 整个工作温度范围
更新速率	6毫秒 (所有16路单端通道)；3毫秒 (所有8路差分通道)
输入阻抗	单端模式：>500K 欧姆；差分模式：>1M 欧姆
输入滤波器响应	单端模式：41 Hz；差分模式：82 Hz
现场到背板隔离	250 VAC 连续；1500 VAC 1分钟
内部功耗 (来自背板)	112 mA (来自 +5 VDC 总线)；41 mA (来自隔离 +24 VDC 总线)
工作温度	0°C 至 +60°C (32°F 至 140°F)
存储温度	-40°C 至 +85°C (-40°F 至 185°F)
连接器类型	端子排 (通常为20螺丝端子)

主要特点和优势

兄弟，GE IC694ALG222 这块模拟量电压输入模块，能在工业现场“站稳脚跟”，那可不是靠吹牛，而是它实实在在的“硬功夫”和“真本事”！

首先，它最大的特点就是高密度与灵活配置 (High Density and Flexible Configuration)。这模块在一个紧凑的尺寸里集成了多达16个单端输入通道，或者8个差分输入通道。更牛的是，每个通道都能通过软件独立配置成**0-10V（unipolar）或±10V（bipolar）**两种量程，这就给了现场工程师极大的灵活性，不用为不同类型的电压信号去准备多种模块。想想看，一个模块顶好几个用，这不就大大节省了控制柜空间和硬件成本吗？

其次，GE IC694ALG222 提供了卓越的测量精度和快速更新率 (Excellent Measurement Accuracy and Fast Update Rate)。它具备12位的数字分辨率，这确保了对模拟量信号的精细化捕捉，让你的控制系统能“洞察秋毫”。而且，它的通道更新速率非常快，单端模式下所有16个通道只需6毫秒，差分模式下8个通道更是快到3毫秒！这种高速的数据刷新，对于那些对实时性要求极高的闭环控制系统来说，简直是“及时雨”，能显著提高控制的响应速度和精准度，减少误差累计。

再来，这块模块还具备出色的抗干扰能力 (Superior Noise Immunity)。它支持差分接线方式，这在信号传输距离较长或现场电磁干扰 (Electromagnetic Interference, EMI) 严重的场合，能有效抑制共模噪声 (Common Mode Noise)，确保输入信号的纯净性。同时，它还提供了现场到背板的电气隔离 (Electrical Isolation from Field to Backplane)，隔离电压高达250 VAC连续，甚至能承受1500 VAC一分钟的测试电压。这意味着它能有效保护PLC背板不受现场高电压或瞬态电流的冲击，大大增强了系统的稳定性和可靠性。

这种强悍的抗干扰设计，保证了 IC694ALG222 在恶劣工业环境下依然能够稳定、精确地采集数据，减少误报和系统故障。

最后，作为PACSystems RX3i家族的一员，GE IC694ALG222 的集成与兼容性 (Integration and Compatibility) 是“天生丽质”。它能无缝插入RX3i的通用背板，与RX3i的CPU和其他I/O模块完美配合，共享统一的开发环境 (Proficy Machine Edition)。这意味着工程师可以使用熟悉的软件工具进行配置、编程和诊断，大大缩短了开发和调试周期。而且，它的诊断功能也很全面，能提供模块状态、电源状态等信息，方便现场故障排查。

GE IC694ALG222 Key Features and Advantages

Brother, this GE IC694ALG222 analog voltage input module doesn’t just “hold its ground” in the industrial field by chance; it’s due to its genuinely robust capabilities and inherent strengths!

Firstly, its most prominent feature is High Density and Flexible Configuration. This module integrates up to 16 single-ended input channels, or 8 differential input channels, within a compact footprint. What’s even more impressive is that each channel can be independently configured via software for either 0-10V (unipolar) or ±10V (bipolar) ranges. This provides immense flexibility for field engineers, eliminating the need for multiple module types to handle different voltage signals. Imagine, one module doing the job of several, which significantly saves control cabinet space and hardware costs!

Secondly, the GE IC694ALG222 offers Excellent Measurement Accuracy and Fast Update Rate. It boasts a 12-bit digital resolution, ensuring precise capture of analog signals, allowing your control system to “perceive every subtle detail.” Furthermore, its channel update rate is remarkably fast: all 16 single-ended channels update in just 6 milliseconds, and the 8 differential channels update even faster at 3 milliseconds! This high-speed data refresh is a “godsend” for closed-loop control systems requiring extreme real-time performance, significantly improving control response speed and accuracy, and minimizing accumulated errors.

Thirdly, this module also exhibits Superior Noise Immunity. It supports differential wiring, which effectively suppresses common mode noise in scenarios with long signal transmission distances or severe electromagnetic interference (EMI) on site, ensuring signal purity. Concurrently, it provides Electrical Isolation from Field to Backplane, with continuous isolation voltage up to 250 VAC and a 1-minute withstand voltage of 1500 VAC. This means it effectively protects the PLC backplane from high voltages or transient currents from the field, greatly enhancing system stability and reliability.

This robust anti-interference design ensures that the IC694ALG222 can reliably and accurately acquire data even in harsh industrial environments, reducing false alarms and system failures.

Finally, as a member of the PACSystems RX3i family, the GE IC694ALG222 boasts Inherent Integration and Compatibility. It seamlessly plugs into the RX3i’s universal backplane, working perfectly with the RX3i CPU and other I/O modules, sharing a unified development environment (Proficy Machine Edition). This means engineers can use familiar software tools for configuration, programming, and diagnostics, significantly shortening development and commissioning cycles. Moreover, its diagnostic functions are comprehensive, providing module status, power supply status, and other information, facilitating on-site troubleshooting.

应用领域

兄弟，GE IC694ALG222 这块模拟量输入模块，它的用武之地那可是遍布整个工业界，只要是需要“精确感知”现场电压信号的地方，它就是个“得力助手”！

首先，它在过程控制和连续性生产行业 (Process Control and Continuous Production Industries) 里是“常客”。比如在化工厂、炼油厂、发电厂或者水处理厂，大量的温度传感器、压力变送器、液位计等都会输出0-10V或±10V的电压信号。IC694ALG222 就能把这些信号高精度地采集回来，送给PLC进行精确的PID控制、趋势分析、报警管理。没有它，这些关键参数就无法被实时监测，生产过程也就无法稳定运行。

其次，在设备监测和状态评估 (Equipment Monitoring and Condition Assessment) 中，GE IC694ALG222 扮演着重要角色。很多工业设备，比如大型电机、泵、风机，它们的振动、电流、温度等参数都可以通过相应的传感器转换成电压信号。使用 IC694ALG222 采集这些数据，就能实现对设备运行状态的实时监测，进行故障预测性维护 (Predictive Maintenance)，避免设备突发故障，大大减少了意外停机造成的损失。

再者，对于测试台架和实验室自动化 (Test Benches and Laboratory Automation)，GE IC694ALG222 也非常适用。在产品研发、质量检测或者科学实验中，需要精确测量各种物理量的电压输出。IC694ALG222 的高精度和多通道特性，使其能够同时采集多个测试点的电压数据，为数据分析和结果验证提供可靠的基础。

此外，在楼宇自动化和智能基础设施 (Building Automation and Smart Infrastructure) 领域，它也有用武之地。比如对暖通空调 (HVAC) 系统的温度、湿度、气压等传感器的电压信号采集，GE IC694ALG222 能够为能源管理、环境控制等提供精准的输入数据，实现更加智能化和节能的运行。总之，只要是对模拟量电压信号有高精度、多通道、高可靠性采集需求的工业应用，IC694ALG222 都能“披挂上阵”，发挥其核心价值。

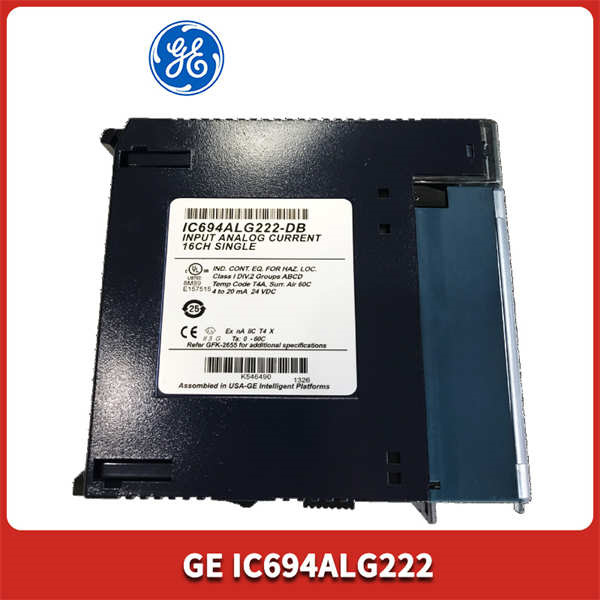

GE IC694ALG222

安装与维护

安装前准备:

兄弟，安装 GE IC694ALG222 这块模拟量输入模块，那可是有讲究的，得按规矩来，才能让它“发挥神功”！首先，安全是头等大事！在动手之前，你必须确保RX3i机架的电源已经彻底切断，并且严格遵循你工厂的 lockout/tagout (LOTO) 程序，别急着上手。这 IC694ALG222 模块是热插拔的，但为了安全和避免潜在的电气冲击，断电操作总是更稳妥。你得确认你手头有所有必要的接线端子块，通常这个模块是自带的，但万一少了，可就麻烦了。在将模块插入RX3i背板之前，仔细检查模块的连接器引脚和背板插槽，确保没有弯曲、损坏或异物。最后，准备好你的Proficy Machine Edition (PME) 软件，因为模块安装后，你还需要通过软件进行通道配置、量程选择、报警限值设定等操作，这都是让 IC694ALG222 “认清主人、听从指挥”的关键步骤！

维护建议:

要让你的 GE IC694ALG222 这块“精密眼睛”在工业现场“火眼金睛”不掉线，日常的维护保养那是“真功夫”，能大大延长它的寿命，保障你的数据采集系统“精准无误”！

定期清洁与环境控制: 模块虽然在控制柜里，但灰尘、油污还是会悄悄“入侵”。定期打开控制柜，用干净的软刷或吸尘器小心清理 IC694ALG222 模块表面和散热孔的灰尘，确保通风良好。同时，要持续监控控制柜内部的温度和湿度，让它们始终保持在模块允许的工作范围之内。过高或过低的温度、湿度过大都可能导致电子元件加速老化甚至损坏，影响 IC694ALG222 的精度和寿命。

接线端子与信号线检查: 模拟量信号对连接质量要求极高！定期检查 IC694ALG222 的接线端子是否紧固，有没有松动或腐蚀的迹象。同时，检查连接到模块的传感器信号线，看有没有破损、绝缘层老化、或者屏蔽层连接不当的情况。特别是差分接线，更要确保其抗干扰性能完好。任何松动或损坏都可能引入噪声，导致数据采集不准。

诊断LED指示灯观察: IC694ALG222 模块上有状态指示灯 (LED)，比如“Module OK”和“Power Supply OK”等。平时多留意这些指示灯的状态，它们是模块“自我诊断”的信号。如果出现异常闪烁或熄灭，那就要立即参考手册进行故障排查，别等小问题拖成大麻烦。

定期校准与精度验证: 虽然 IC694ALG222 出厂时已经过精确校准，但在长期运行中，环境变化和元件老化可能会导致精度略有漂移。根据实际应用对精度的要求，可以考虑定期使用高精度校准器对通道进行校准或验证。如果你对数据的准确性要求极高，这个步骤是不可或缺的，能确保 IC694ALG222 始终提供最可靠的现场数据。
