GE IC693DNM200 DeviceNet主站模块 – GE Fanuc 90-30系列，工业现场总线王者！

描述

GE IC693DNM200：这块DeviceNet主站模块是GE Fanuc 90-30系列PLC的“得力干将”！它让你的PLC轻松变身为DeviceNet网络的总指挥，能高效管理多达63个从站设备。额定电压：12-24VDC，通信速率：125K/250K/500K Baud，支持实时I/O和显式消息交换，是实现分布式控制的黄金搭档。原厂正品，品质保障，有货你直接来，保你满意！

产品详细说明

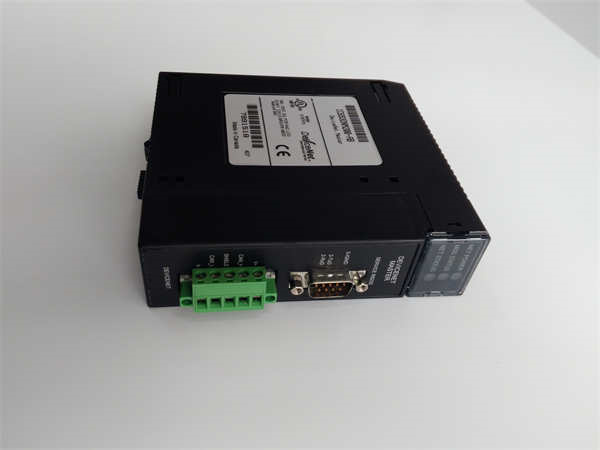

GE IC693DNM200 产品概述

在那个工业现场总线（Fieldbus）大行其道的年代，GE IC693DNM200 这块DeviceNet主站模块，可以说是GE Fanuc 90-30系列PLC系统的“联网神器”。它把PLC从一个只管理本地I/O的“土著”，瞬间升级成了一个能跟各种智能设备“聊天”的“国际友人”。DeviceNet总线以其开放性、可靠性和易于安装的特性，在当时的自动化领域里非常受欢迎，而 GE IC693DNM200 就是让你的GE PLC能够无缝接入这个网络的核心。

这块模块的定位非常明确：作为DeviceNet网络的主站（Master），它负责发起通信、管理网络上的所有从站（Slave）设备。这些从站可以是各种智能传感器、执行器、变频器甚至是其他的I/O模块。GE IC693DNM200 的作用，就是把这些从站的数据实时地采集上来，然后把PLC的控制指令下发下去，整个过程高效、稳定，就像一个交警在指挥交通，确保每一条指令都准确无误地到达。它还能同时支持最多63个从站设备，这种强大的扩展能力，让复杂的分布式控制系统变得触手可及。

GE IC693DNM200

GE IC693DNM200 技术规格

主要特点和优势

GE IC693DNM200 这块模块的特点，首先就是它的高兼容性和灵活性。它完全符合ODVA（Open DeviceNet Vendor Association）标准，这意味着它能和市面上几乎所有符合DeviceNet协议的从站设备无缝连接。无论是哪家的传感器、变频器，只要是ODVA认证的，这块模块都能轻松搞定。它支持三种不同的通信速率（125K, 250K, 500K Baud），用户可以根据网络规模和实时性要求灵活配置，在保证数据传输效率的同时，也能兼顾网络的稳定性。

它的另一个核心优势是强大的通信能力。这块 GE IC693DNM200 不仅仅是简单地收发I/O数据，它还支持显式消息（Explicit Messaging）交换，这让它能实现更复杂的通信任务，比如远程诊断、参数配置等。此外，它还能配置为“主-从”双模式运行，即在作为主站管理从站的同时，自己也可以成为另一个更高层级网络的主站的从站，这种独特的双重身份让系统集成更加灵活。它自带的RS-232服务端口，让现场调试和故障诊断变得非常方便，无需停机就能进行模块配置和状态监控，大大提高了运维效率。

The GE IC693DNM200 stands out as a robust and versatile DeviceNet Master Module, primarily for the GE Fanuc Series 90-30 PLC platform. Its most compelling feature is its ability to seamlessly integrate the PLC with a vast ecosystem of ODVA-compliant DeviceNet devices. This module functions as the network controller, managing I/O data and explicit messaging with up to 63 slave devices on the network. The GE IC693DNM200 supports all standard DeviceNet baud rates (125K, 250K, and 500K), allowing users to optimize network performance based on the application’s needs. Its design is based on the robust CAN (Controller Area Network) protocol, which is known for its reliability and noise immunity in harsh industrial environments. The module’s support for various I/O connection types, including Poll, Strobe, and Change of State (COS), provides significant flexibility in how data is exchanged. The built-in isolation between the field side and the logic side (1500V) offers excellent protection against electrical noise and ground loops, ensuring data integrity and system stability. With its user-friendly configuration through Proficy software, and the added benefit of a dedicated service port for diagnostics, the GE IC693DNM200 is an ideal solution for building and maintaining distributed control systems with ease and confidence.

应用领域

GE IC693DNM200 这块模块的应用领域非常广泛，凡是需要将PLC与大量现场智能设备连接起来的场景，它都能派上用场。在自动化流水线上，它可以作为主站，控制和监控几十台变频器、条码扫描器、气动阀岛等从站设备，实现产品的高效分拣和包装。在过程控制行业，比如水处理、油气管道监控，它能与各种智能仪表和传感器连接，实时采集温度、压力、流量等数据，并将控制指令下发给执行器，实现精准的自动化控制。

此外，在物料搬运和仓储系统中，这块 GE IC693DNM200 可以管理各种输送机、机器人和AGV（自动导引车），通过DeviceNet网络实现设备间的协同工作，大大提高物流效率。在OEM设备制造领域，很多机器制造商选择DeviceNet作为现场总线，这块模块就能帮助他们轻松地将自己的设备与客户的GE Fanuc PLC系统集成，减少开发和调试时间。

GE IC693DNM200

相关产品

GE IC693DNM200 通常与其他GE Fanuc 90-30系列模块搭配使用，以下是一些相关的产品： GE IC693CPU350: 90-30系列的高性能CPU模块，可以作为 IC693DNM200 的主控制器。 GE IC693PWR321: 90-30系列的标准电源模块，为整个机架供电。 GE IC693MDL645: 常见的16点24VDC数字量输入模块，可以作为DeviceNet网络上的从站设备。 GE IC693MDL740: 常见的16点24VDC数字量输出模块，同样可以作为从站。 GE IC693ALG223: 90-30系列的模拟量输入模块。 GE IC693DNM200 的另一个型号是 GE IC694DNM200，它专为PACSystems RX3i平台设计，但功能和特性与此型号高度相似。

安装与维护

安装前准备:在安装 GE IC693DNM200 模块前，一定要确保PLC机架已经断电，这是任何模块安装的铁律。检查模块本身和它即将插入的槽位，确保没有物理损坏。DeviceNet网络有其特定的布线要求，包括总线电缆的类型、终端电阻的安装以及电源的连接方式，这些都必须严格按照标准执行，否则通信会不稳定。 IC693DNM200 不能安装在90-30主基板的槽位0和1，也不能安装在任何远程或扩展机架中，所以要确保你的安装位置正确。

维护建议: GE IC693DNM200 的日常维护主要集中在观察它的状态指示灯，如MOD STATUS（模块状态）和NET STATUS（网络状态）。绿灯常亮表示运行正常，如果灯光异常闪烁或亮黄灯、红灯，通常意味着网络上有故障。这时你需要使用GE的配置软件，通过模块上的RS-232服务端口进行在线诊断，查看故障代码和网络日志。定期检查DeviceNet电缆的连接点，确保没有松动或损坏，这对于保持总线通信的稳定性至关重要。
