GE IC687BEM731‑AB Genius Bus 控制器 – RX7i 系统总线中枢

描述

GE IC687BEM731AB：这是一块Genius Bus 总线控制器模块，供电Bus 电压：5 V DC，电流1.3 A，串口：1 个手持监视端口（Serial），支持连接设备数量：32 台（153.6 kbaud），单槽设计兼容 RX7i 和 Series 9070 系统，是系统总线通信的“枢纽站”。

IC687BEM731AB 产品概述

GE IC687BEM731AB 是 RX7i PACSystems 或 Series 9070 PLC 系统中的 Genius Bus 控制模块，职责是管理 Genius 总线上的数据传输与通信控制。它占用一个单槽位，通过 5 V DC 总线供电，最大电流负载可达 1.3 A。内部集成一条手持式监视器串口，用于现场诊断和调试  。

它能同时控制多达 32 台设备，最高支持 153.6 kbaud 的总线速率，满足大规模设备连接需求 。模块支持系统冗余，关键应用场合可做到总线不掉链。工作温度 0–60 °C，适合工业现场场合  。

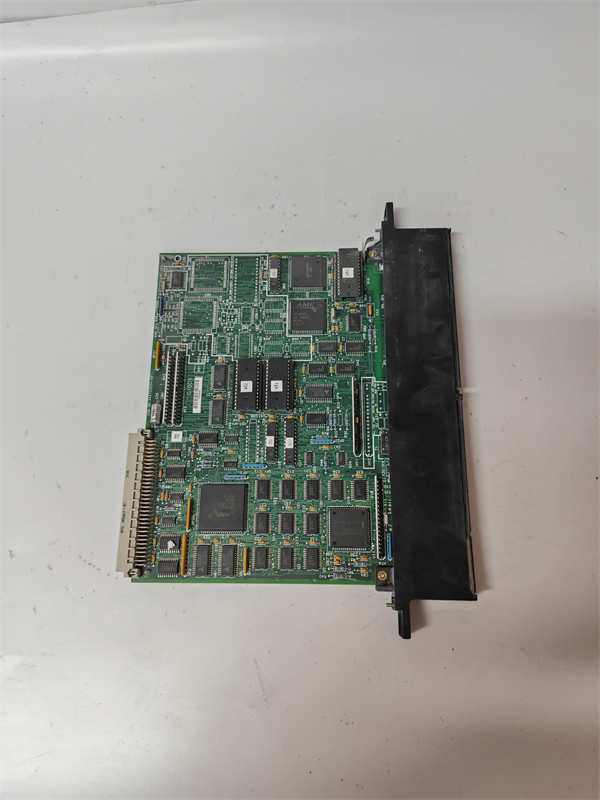

GE IC687BEM731-AB

IC687BEM731AB 技术规格

主要特点和优势

Genius 总线大脑
IC687BEM731AB 承担 Genius 总线管理职责，是整条通信线路上设备数据读写、传输协调的控制器。

高设备兼容
支持最多 32 个 Genius 设备并以 153.6 kbaud 速率通信，适合中大型系统架构  。

现场调试方便
模块有一个 RS232 手持监控口，可插 HandHeld Monitor 用于现场参数诊断、故障排查，少跑工程师跑断腿。

冗余设计可选
支持总线冗余方案，关键项目中可做双模组合，保持总线一条线路可以接着通信，系统不掉链。

低功耗稳定
5 V / 1.3 A 的总线功耗稳如老狗，小槽位，不增加供电负荷，适合紧凑型柜体布局  。

英文技术摘要
The GE IC687BEM731AB Genius Bus Controller is a single-slot bus management module for PACSystems RX7i or Series 9070 systems. It draws 5 V DC at up to 1.3 A, supports one handheld monitor serial port, and manages communication with up to 32 Genius devices at up to 153.6 kbaud. Designed for industrial environments, it supports bus redundancy and offers reliable, centralized control of fieldbus communication with diagnostic capabilities.

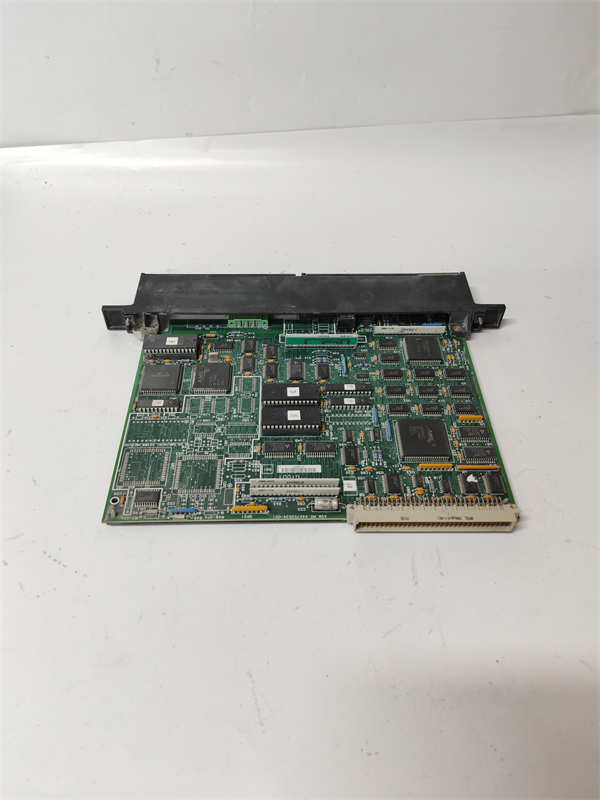

GE IC687BEM731-AB

应用领域

IC687BEM731AB 是系统通信中枢，用在以下场合最受欢迎：

PACSystems RX7i 控制系统：负责 Genius 总线设备通信与命令同步。

Series 9070 系统扩展：应用于老系统升级或总线替换项目。

大型 PLC 架构：连接多个 Remote I/O、Bus Interface、Field Interface 等设备。

通信冗余设计：支持双模块冗余，实现系统总线不间断运行。

现场调试与维护：通过手持端口读取状态、清故障、改参数。

相关产品

IC687BEM731AA／L／P：其他修订版本，板级功能一致但固件不同。

IC697BEM731：老 Series 9030 总线控制器，用于老机型兼容替换。

IC697CHS002／CHS030：Genius 总线接口模块，配合控制器使用。

IC697ALG001：模拟 I/O 模块，可搭配该控制器构建控制系统。

IC697MDL740：数字输出模块，Genius 总线设备范畴内。

IC697EMR712：Modbus 扩展模块，可接 RS485 外设。

安装与维护

安装前准备：
断电后确认 RX7i/9070 底板插槽清洁。将 IC687BEM731AB 插入 Genius 总线控制槽，确保插到底并拧紧螺丝。接好总线缆线，确认供电板供稳5V。上电后检查板上电源、通信指示灯正常。

维护建议：
模块支持热插拔替换备用控制器。现场故障时可插 HMI，通过手持口读取状态或改 Genius ID。建议每半年确认总线通信速率与设备响应，排查长距离线干扰或设备连接状态。
