GE IC670ALG310-JA 模拟量输出模块 – 8通道精准控制，工业现场“魔术手”！

描述

GE IC670ALG310-JA：这块GE Fanuc 8通道模拟量电压输出模块，那是工业现场精准控制的“神经末梢”！它负责将数字指令转换为**-10到+10VDC的精确模拟量信号**，用于驱动变频器、比例阀等执行器。输出通道：8点隔离电压源，输出范围：-10V到+10VDC，分辨率：14位。专治各种模拟量控制难题。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

GE IC670ALG310-JA 产品概述

GE IC670ALG310-JA，一听这型号，咱“老炮儿”就知道这是GE Fanuc在工业自动化领域里的一款“狠角色”！它是一款8通道模拟量电压输出模块（Analog Output Voltage Source Module），是GE Fanuc Field Control系列分布式I/O系统中的一个关键部件。在咱们工业现场，很多设备可不是简简单单的“开”或“关”那么粗暴，它们需要的是细腻的、连续变化的控制信号，比如让一个阀门开到50%的位置，或者让一个电机以某个特定的转速运行。这时候，就得靠 GE IC670ALG310-JA 这样的模块来“翻译”了。

这块模块的核心功能，就是把上层PLC（可编程逻辑控制器）或者DCS（分布式控制系统）发过来的数字量指令，精准无误地转换成-10VDC到+10VDC的模拟电压信号。你想啊，数字信号就像开关，只有0和1两种状态，而模拟信号就像水龙头，可以精确控制出水量的大小。有了 GE IC670ALG310-JA，咱们的控制系统就能对现场的各种模拟量设备进行精细化操作，比如精确调节变频器的输出频率，控制比例阀的开度，驱动伺服执行器进行定位等等。它相当于控制系统的“手”，把大脑的指令转化为实际的、可调的动作。

GE IC670ALG310-JA 的设计也非常讲究，它有8个独立的输出通道，而且这些通道之间都实现了电气隔离（Electrical Isolation）。这玩意儿可不是摆设，它能有效防止现场的电气干扰或者故障通过信号线“倒灌”到模块内部，保护整个控制系统的“心脏”不受损伤。这种隔离设计大大提升了系统的可靠性和抗干扰能力，让你的生产线在各种恶劣工况下也能稳如老狗。所以说，GE IC670ALG310-JA 不仅仅是个简单的信号转换器，更是确保工业过程平稳运行、实现高精度控制的“幕后英雄”！

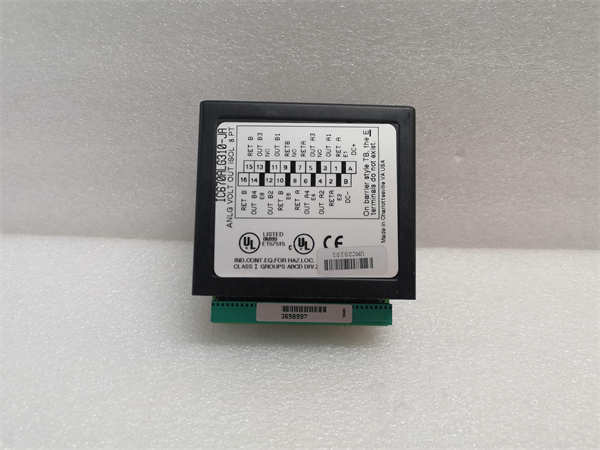

GE IC670ALG310-JA

GE IC670ALG310-JA 技术规格

主要特点和优势

GE IC670ALG310-JA 这块模拟量输出模块，能在工业自动化领域里混得风生水起，那绝不是靠“虚头巴脑”，它有几把“杀手锏”，能让您的生产线“一骑绝尘”！

首先，它最大的亮点就是超高精度和灵活的输出能力。你想想看，在精细化生产里，比如药品配比、精密涂布，那对控制的精度要求是“毫厘不差”！GE IC670ALG310-JA 具备14位的高分辨率，这意味着它能把输出信号分成16384个精细的等级，同时它的输出精度高达满量程的±0.1%，这精度，简直就是模拟量输出界的“教科书级别”！而且，它有8个独立的电压输出通道，每个通道都能单独配置，输出范围通常是咱们最常用的-10VDC到+10VDC。这种精度和灵活性，能让您**精确控制（Precise Control）**变频器的转速、比例阀的开度、伺服电机的定位，真正实现“指哪打哪”，大大提升了产品质量和生产效率。

其次，强大的诊断功能和报警机制，简直是现场维护的“活字典”！工业现场瞬息万变，一个信号不对劲可能就意味着大麻烦。GE IC670ALG310-JA 可不光会输出，它还会“自查自纠”！它能自动检测输出是否“过量程（Over-range）”或“欠量程（Under-range）”（超出正常范围50毫伏就会报警），还能发现用户电源有没有丢失，甚至连模块有没有校准它都能告诉你！这些诊断信息，配合上它可配置的报警功能，能让您在问题刚冒头的时候就发现它，及时处理，把**非计划停机时间（Unplanned Downtime）**降到最低。这就好比您的生产线多了一双“火眼金睛”，能提前预警，省心省力，避免“小病拖成大病”。

再来，这块模块的坚固设计和卓越的电气隔离特性，让它在恶劣的工业环境里也能“稳如泰山”！工业现场那可是出了名的“混乱”，各种电磁干扰（Electromagnetic Interference, EMI）、接地环路（Ground Loops）、甚至瞬间的电压冲击，都能让普通电子设备“短命”。但 GE IC670ALG310-JA 的每个输出通道都做了独立电气隔离（Galvanic Isolation），就像给每个通道加了个“金钟罩”，彻底切断了现场与模块内部电路之间的直接电气连接。这不仅能有效抑制噪声干扰，保证信号纯净无瑕，更重要的是，它能防止现场设备故障（例如短路）的电流反窜到控制器，从而保护整个DCS系统的核心组件。加上它能在**-25°C到+70°C的宽温范围内稳定运行，可以说，无论现场环境多恶劣，IC670ALG310-JA 都能“扛得住”，保证您的系统长期稳定运行（Long-term Stable Operation）**。

The GE IC670ALG310-JA analog output module distinguishes itself in industrial automation through its robust capabilities that significantly enhance precision control and system reliability.

First and foremost, its exceptionally high precision and flexible output capabilities are paramount for demanding applications. In fine-tuned production environments, such as pharmaceutical formulation or precision coating, control accuracy is non-negotiable. The GE IC670ALG310-JA boasts a 14-bit resolution, enabling it to divide the output signal into 16,384 discrete levels, coupled with an impressive output accuracy of ±0.1% of full scale. This level of precision is truly best-in-class for analog output, allowing for precise control over variable speed drives, proportional valves, and servo motor positioning. This accuracy and flexibility ensure that commands are executed with pinpoint exactness, directly translating to enhanced product quality and increased production efficiency.

Secondly, the module’s advanced diagnostic functions and alarm mechanisms are invaluable tools for field maintenance. Industrial environments are dynamic, and even minor signal discrepancies can indicate significant underlying issues. The GE IC670ALG310-JA is not merely an output device; it’s equipped with sophisticated self-diagnostic capabilities. It can automatically detect “over-range” or “under-range” outputs (triggering an alarm if the signal deviates by more than 50mV from its expected range), identify loss of user power, and even determine if the module itself is uncalibrated. These diagnostic insights, combined with user-configurable alarm functions, provide immediate, actionable intelligence to operators. This proactive fault detection minimizes unplanned downtime by enabling swift identification and resolution of issues before they escalate, essentially giving your production line an “early warning system.”

Finally, the module’s rugged design and superior electrical isolation ensure unwavering stability even in harsh industrial environments. Industrial settings are often plagued by electrical noise, ground loops, and transient voltage surges that can compromise signal integrity and damage sensitive electronics. Each output channel on the GE IC670ALG310-JA features independent galvanic isolation, providing a critical protective barrier that electrically separates the module’s internal circuitry from field wiring. This isolation effectively suppresses noise interference, ensuring signal purity, and, more importantly, prevents fault currents (e.g., from short circuits) in the field from propagating back to the controller, thus safeguarding the core components of the entire DCS system. Furthermore, its capability to operate reliably across a wide temperature range of -25°C to +70°C underscores its suitability for demanding industrial conditions, ensuring long-term stable operation for your system.

应用领域

GE IC670ALG310-JA 这块模拟量输出模块，因为它那“稳准狠”的输出能力，在各种需要精细化控制的工业领域里，那可是个“香饽饽”！只要您的现场设备需要一个连续变化的信号来控制，那它就能找到自己的“用武之地”。

首先，在石油石化和化工行业，IC670ALG310-JA 是实现流程精细控制的关键。比如，在炼油厂的精馏塔，它能精准控制加热炉的燃料阀门开度，维持塔内温度梯度，确保产品分离效率；在化工厂的反应釜，它能调节进料泵的转速，精确控制各种原料的加入量，保证反应的稳定性和产品质量。在这些对安全和精度要求极高的场景下，GE IC670ALG310-JA 的高分辨率和诊断功能显得尤为重要，能够有效避免误操作和事故。

其次，在水处理和污水处理行业，它的身影也随处可见。水厂的加药系统需要精确控制加药泵的流量，以保证出水水质达标；污水处理厂的曝气池需要根据溶解氧含量精准调节鼓风机的转速。GE IC670ALG310-JA 能够稳定地输出模拟信号给变频器或比例阀，实现这些关键参数的闭环控制，不仅提升了处理效率，也大大降低了运营成本。

再来，冶金钢铁和电力行业，这些“庞然大物”的运作也离不开它。在钢铁厂的轧机线上，IC670ALG310-JA 可能会用于控制液压比例阀，精确调节轧辊的间隙，保证钢板的厚度均匀性；在发电厂，它能控制汽轮机旁路阀门或给水泵的转速，实现机组的精确负荷调节和安全启停。在这些对稳定性、响应速度和环境适应性都有极高要求的场景，GE IC670ALG310-JA 都能“不辱使命”，提供可靠的模拟量输出。

总之，GE IC670ALG310-JA 的应用领域，核心就是那些对模拟量输出的精度、稳定性、响应速度以及系统可靠性有极高要求的工业生产过程，它是实现**“智能控制，精益生产”**的关键“推手”。

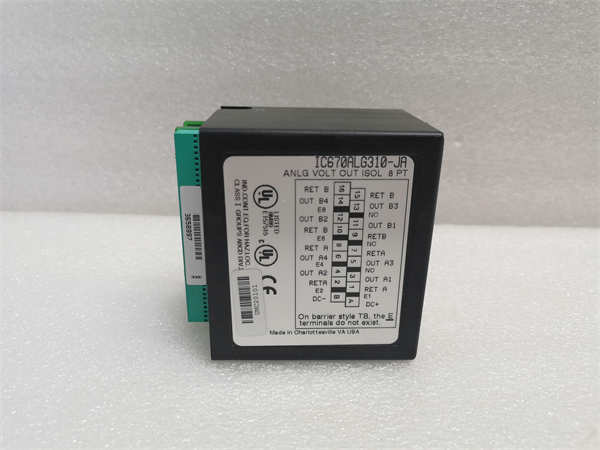

GE IC670ALG310-JA

相关产品

GE IC670ALG310-JA 作为GE Fanuc Field Control系列的一个8通道模拟量电压输出模块，它可不是“孤家寡人”，它需要和同系列的其他模块“强强联手”，才能构建一个完整的、能打的工业自动化系统。要说跟它相关的“兄弟姐妹”，那可真不少！

首先，最直接的就是 IC670ALG310-JA 需要插在哪儿的问题。它必须安装在特定的**GE Fanuc Field Control I/O基座（I/O Base）**上，这些基座提供了物理安装、电源连接和与总线接口单元的通信。常见的基座型号包括：IC670CHS001 (屏障式端子基座)、IC670CHS002 (盒式端子基座) 或 IC670CHS003 (连接器式端子基座)。

其次，IC670ALG310-JA 作为一个I/O模块，它的“上级”是负责与主控制器通信的GE Fanuc总线接口单元（Bus Interface Unit, BIU）。这些BIU是Field Control系统与PLC或PAC之间的数据“翻译官”，它们包括：IC670FBI001 (现场总线接口单元) 或 IC670GBI001 / IC670GBI002 (Genius总线接口单元)。

再来，在整个自动化系统中，除了模拟量输出，通常还需要各种其他类型的I/O模块来采集数据和控制设备，比如：

GE Fanuc模拟量输入模块：例如 IC670ALG230 (模拟量电流输入模块) 或 IC670ALG621 (RTD模拟量输入模块)，它们是 IC670ALG310-JA 获取过程变量反馈的“眼睛”。

GE Fanuc数字量输入/输出模块：例如 IC670MDL640 (数字量输入模块) 和 IC670MDL730 (数字量输出模块)，用于处理开关量信号，与 IC670ALG310-JA 共同完成复杂的控制任务。

最后，当然少不了“大脑”和“软件”。整个GE Fanuc Field Control系统通常会连接到GE PACSystems RX3i 系列的CPU模块（比如 IC695CPU310）或其他兼容的GE PLC/PAC控制器。而所有这些模块的组态、编程和诊断，都需要借助于GE Fanuc的Proficy Machine Edition软件。所以，IC670ALG310-JA 是这个“大家庭”中的关键一员，它们相互配合，才能构建出功能强大、稳定可靠的工业自动化解决方案！

安装与维护: 安装前准备: 安装GE IC670ALG310-JA 模拟量输出模块，各位老铁，动工之前，安全那可是“头等大事”！您必须确保所有连接到这个I/O系统的电源都给我彻底断开，而且要做好安全挂牌上锁，这可不是闹着玩的，人身安全第一！其次，防静电措施必须到位，比如佩戴防静电腕带，并在防静电工作台上操作，这玩意儿对静电可敏感了，一个“不经意”的静电火花都可能让它“报废”！在将 IC670ALG310-JA 从包装中取出前，务必检查一下它有没有任何物理损坏，比如裂纹、变形或者引脚损坏。然后，仔细阅读 IC670ALG310-JA 的官方安装手册，了解清楚它的接线图、供电要求和在I/O基座上的安装步骤。确保您要安装的控制柜内部环境是清洁、干燥的，没有多余的灰尘或金属碎屑。最后，将GE IC670ALG310-JA模块小心翼翼地沿着导轨推入I/O基座的指定插槽中，直到它完全就位并锁定，听到“咔嗒”一声那才叫稳当！

维护建议: GE IC670ALG310-JA 模块一旦投入运行，它就得替您“看家护院”，所以日常的“保养”那必不可少，能大大延长它的寿命。首先，要定期对安装 IC670ALG310-JA 的控制柜内部进行清洁，特别是散热孔和风扇（如果有的话），确保没有灰尘和污垢堵塞，影响散热。高温可是电子元件的“大敌”！同时，要检查所有接线端子有没有松动、有没有腐蚀、有没有发热变色，这些都是接触不良的信号，一旦发现，立马紧固或者处理。如果您的系统有冗余配置，也要定期进行冗余切换测试，确保备用模块能及时接管。
