GE HYDRAN-M2 在线变压器监测系统 – 早期故障诊断，防患未然！

描述

GE HYDRAN-M2：这套GE（GE Vernova）在线变压器溶解气体及水分监测系统，是电力行业里的“金牌医生”！它能连续监测变压器油中的氢气、一氧化碳等故障气体以及水分含量，对变压器内部过热、局部放电、电弧等初期故障提供精准预警。监测气体：氢气 (H2), 一氧化碳 (CO), 乙炔 (C2H2), 乙烯 (C2H4)；安装方式：单阀门安装，无需泵；防护等级：NEMA 4X (IP66)。专为保障变压器安全运行、降低非计划停机风险而生。别瞅了，原厂正品，技术服务到位，咱家就是你电力系统“稳如泰山”的靠山，没毛病！

HYDRAN-M2 产品概述

兄弟，你问的这个 GE HYDRAN-M2，那可真是电力系统里的大宝贝！它不是什么PLC或者DCS的模块，而是 GE（现在归属GE Vernova）旗下，专门为变压器这种电网“心脏”设计的在线溶解气体及水分监测系统。用大白话说，它就是变压器油的“健康检测仪”，24小时不间断地给你的变压器把脉，生怕它有点“风吹草动”。

这套 GE HYDRAN-M2 系统最核心的本事，就是它能实时监测变压器绝缘油中溶解的故障气体和水分含量。你知道不，当变压器内部出现过热、局部放电 (Partial Discharge) 或者绝缘老化这些“病症”的时候，油里面就会产生特定的气体，比如氢气 (H2)、一氧化碳 (CO)、乙炔 (C2H2) 和乙烯 (C2H4)。HYDRAN-M2 就是通过高精度的传感器，把这些“病理气体”的浓度变化逮个正着。同时，它还能监测油中的水分，因为水分多了，绝缘性能就下降，纸绝缘也容易老化。

这套 GE HYDRAN-M2 通常直接安装在变压器油阀上，结构紧凑，没有多余的泵或者活动部件，这就大大降低了维护的复杂性。它集成了先进的传感器技术和数据处理算法，能把采集到的数据进行分析，一旦气体浓度或水分含量超过预设的阈值，立马就能发出警报，通知你采取措施。通过对这些关键数据的实时掌握，你就能在变压器故障发展成大问题之前，提前进行干预，比如安排维护检修，避免那些突如其来的、代价巨大的停机事故。可以说，GE HYDRAN-M2 在现代电力资产管理中，那就是个“未卜先知”的“高参”，帮你把风险降到最低。

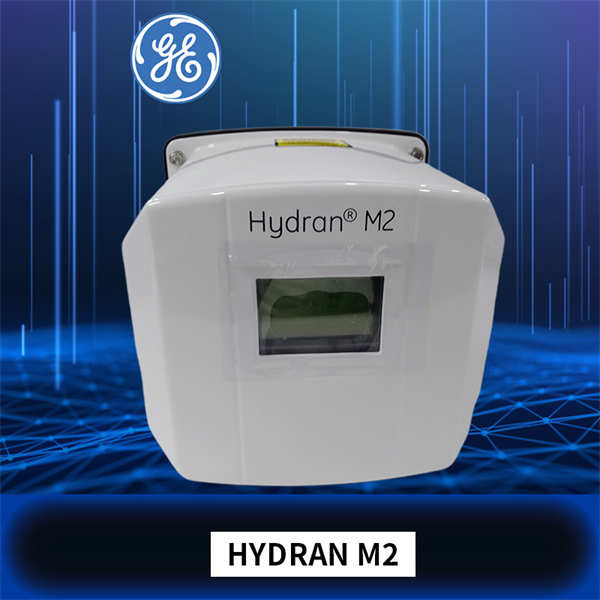

GE HYDRAN-M2

HYDRAN-M2 技术规格 (典型值)

主要特点和优势

兄弟，这套 GE HYDRAN-M2，那可真是变压器在线监测领域的“高手”！它能耐住严苛的工业环境，持续稳定地给你的变压器提供“健康报告”，它的这些本事，那可是实打实的优势。

首先，它最拿手的就是多气体及水分的精准监测 (Accurate Multi-Gas and Moisture Monitoring)。你想啊，变压器内部一旦出了事，故障气体种类可不是单一的。HYDRAN-M2 就能同时捕捉到氢气 (H2) 这种通用故障气体，还有一氧化碳 (CO) 这类与纸绝缘老化相关的气体，甚至乙炔 (C2H2) 和乙烯 (C2H4) 这些指示更高能量故障的气体。加上它对油中水分的精确测量，这就像给变压器做了一套完整的“血液检查”，能让你从多个维度洞察变压器的运行状况。这种综合性的监测能力，远比只看单一指标要靠谱得多，能更早、更准确地发现潜在问题，避免“小病不治成大患”。

其次，GE HYDRAN-M2 在易于安装与低维护成本 (Easy Installation and Low Maintenance Cost) 方面，那也是“杠杠的”！这玩意儿设计得非常巧妙，可以直接安装在变压器的油阀上，不需要额外的泵或者复杂的管道系统。这就省去了大量繁琐的现场施工，安装起来“那叫一个方便快捷”。而且，它内部没有移动部件，这就意味着机械磨损几乎为零，大大降低了故障率。再配合它强大的自诊断功能 (Self-Diagnostic Function)，能自动检查传感器和系统状态，一旦有问题立马告诉你，根本不需要你频繁地去现场校准或者维护。这就像你请了个“全职保姆”，还特省心，长期运行下来，维护成本自然就低下来了。

最后，GE HYDRAN-M2 还能提供深入的故障分析与预测性维护支持 (In-depth Fault Analysis and Predictive Maintenance Support)。它不仅仅是简单地报个数字，这套系统还能通过内置的数学模型（通常基于IEEE标准），结合油温、负载电流等可选的外部传感器数据，帮你计算出绕组热点温度、纸绝缘含水量，甚至是评估绝缘老化速率。这些数据不是孤立的，它可以无缝集成到你的资产性能管理 (Asset Performance Management, APM) 软件中，比如GE自家的Perception™软件。这样一来，你就能把单台变压器的健康状况放到整个变压器群组 (Fleet) 的宏观视角下去分析，实现真正的状态监测 (Condition Monitoring) 和预测性维护 (Predictive Maintenance)。这就意味着，你的维护策略从传统的“坏了再修”转变为“预判先行”，大大提高了电网的可靠性和设备的运行寿命，投资回报率自然也“水涨船高”！

GE HYDRAN-M2 Key Features and Advantages

Brother, this GE HYDRAN-M2 system is truly a “master” in the field of transformer online monitoring! It can withstand harsh industrial environments, continuously and stably providing “health reports” for your transformers. Its capabilities are concrete advantages.

First and foremost, its greatest strength lies in Accurate Multi-Gas and Moisture Monitoring. When internal issues arise in a transformer, the types of fault gases aren’t singular. The HYDRAN-M2 can simultaneously detect hydrogen (H2), a general fault gas, as well as carbon monoxide (CO), which is related to paper insulation aging, and even acetylene (C2H2) and ethylene (C2H4), indicating higher energy faults. Coupled with its precise measurement of moisture in oil, it’s like performing a comprehensive “blood test” for the transformer, allowing you to understand its operational status from multiple dimensions. This holistic monitoring capability is far more reliable than relying on a single indicator, enabling earlier and more accurate detection of potential problems, preventing minor issues from escalating into major catastrophes.

Secondly, the GE HYDRAN-M2 excels in Easy Installation and Low Maintenance Cost. Its design is remarkably clever, allowing direct installation onto the transformer oil valve without requiring additional pumps or complex piping. This significantly reduces the tediousness of on-site construction, making installation “incredibly quick and convenient.” Furthermore, it has no moving parts internally, which means virtually zero mechanical wear, greatly reducing the failure rate. Coupled with its powerful Self-Diagnostic Function, it automatically checks sensor and system status, immediately notifying you of any issues. You won’t need frequent on-site calibrations or maintenance. It’s like having a “full-time nanny” that’s also incredibly low-maintenance, naturally lowering long-term operating costs.

Finally, the GE HYDRAN-M2 also provides In-depth Fault Analysis and Predictive Maintenance Support. It’s not just about reporting numbers; this system can use its built-in mathematical models (often based on IEEE standards), combined with optional external sensor data like oil temperature and load current, to help you calculate winding hotspot temperatures, paper insulation moisture content, and even assess insulation aging rates. This data isn’t isolated; it seamlessly integrates into your Asset Performance Management (APM) software, such as GE’s own Perception™ software. This allows you to analyze the health of a single transformer within the broader context of your entire transformer fleet, achieving true Condition Monitoring and Predictive Maintenance. This means your maintenance strategy shifts from reactive “fix-it-when-it-breaks” to proactive “predict-and-prevent,” significantly enhancing grid reliability and extending equipment lifespan, naturally boosting your return on investment!

应用领域

兄弟，GE HYDRAN-M2 这套“变压器医生”系统，它的应用场景那可是“刀刀见血”，专门解决电力行业的核心痛点。

首先，最主要的战场，那必须是电力公用事业与输配电系统 (Power Utilities and Transmission & Distribution Systems)。无论是大型的发电厂、国家电网的输变电站，还是城市配电网中的中小型变压器，HYDRAN-M2 都能派上大用场。它能24小时不间断地监测变压器的“内脏”，为这些关键设备提供早期故障预警，确保电力供应的连续性和稳定性。你想啊，一个变压器跳闸，那可不是闹着玩的，可能导致大面积停电，造成难以估量的损失。有了 GE HYDRAN-M2，就能大大降低这种风险。

其次，在工业厂房与大型企业用电端 (Industrial Plants and Large Industrial Consumers)，GE HYDRAN-M2 同样是“座上宾”。许多大型工业企业，比如钢铁厂、石化厂、数据中心等，它们的生产连续性对电力供应的可靠性有着极高的要求。一旦供电变压器出问题，那停机损失可不是小数目。通过部署 HYDRAN-M2，企业能够实时掌握自身关键电力资产的健康状况，进行有计划的维护，减少因变压器故障导致的生产中断，保障企业的核心竞争力。

再者，随着新能源的崛起，可再生能源发电设施 (Renewable Energy Facilities)，比如大型风力发电场和太阳能电站，也越来越离不开 GE HYDRAN-M2 的守护。风机内部的变压器或者光伏电站的升压站变压器，同样面临着各种运行风险。这些地处偏远或环境严苛的设施，更需要在线监测系统来提供实时的健康数据。HYDRAN-M2 的坚固设计和远程通信能力，使其成为这些新能源资产的理想选择，帮助运维人员远程掌握设备状态，优化运维策略，确保绿色能源的稳定输出。

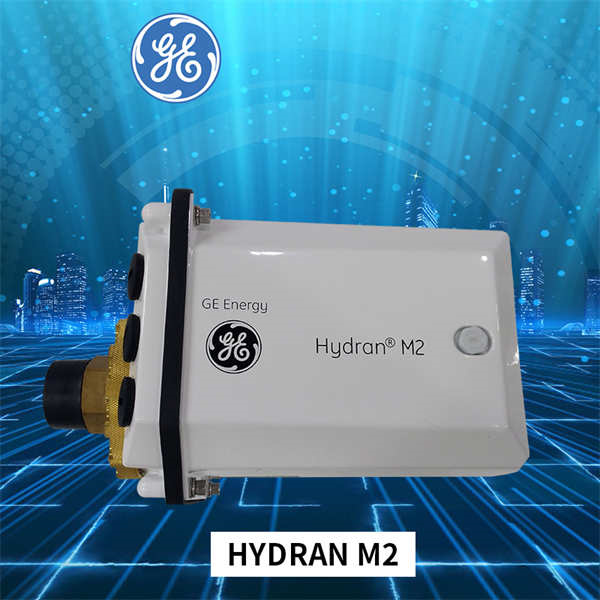

GE HYDRAN-M2

相关产品

跟 GE HYDRAN-M2 这位“变压器医生”紧密相关的，还有不少它的“兄弟姐妹”或者“搭档”，它们共同构成了GE在变压器健康监测和诊断领域强大的产品线。

GE HYDRAN-M2-X: 这是 HYDRAN-M2 的“升级版”，通常具备更长的传感器寿命和优化的性能，有时也会有针对危险区域的防爆认证版本 (HazLoc version)。

GE HYDRAN-M3: 更高级的DGA监测系统，可能会增加更多种类的气体监测（如甲烷 CH4）或其他更复杂的诊断功能。

GE Kelman™ Transfix™ 系列DGA监测仪: GE在收购Kelman之后，将其著名的DGA监测产品线整合进来，如 Kelman Transfix DGA 8，提供更全面的七种或九种气体分析。它们在功能和应用上与 HYDRAN-M2 互补，服务于不同层级的变压器监测需求。

GE Perception™ Fleet Software: 这是GE的资产性能管理 (APM) 软件平台，HYDRAN-M2 的数据能够无缝接入该平台，实现对整个变压器群组的集中管理、趋势分析和高级诊断。

GE B90 变压器差动保护继电器: 虽然功能不同，但这些继电器与 HYDRAN-M2 都是保护变压器的关键设备。保护继电器负责在发生严重故障时快速切除变压器，而 HYDRAN-M2 则在故障早期进行预警，两者相辅相成。

GE 通用继电器与自动化产品: 包括各种保护、控制和自动化设备，它们与 HYDRAN-M2 共同构成完整的变电站自动化和保护方案。

温度、负载电流等传感器: HYDRAN-M2 可以通过模拟输入端口连接外部传感器，获取变压器顶油温度、绕组温度、负载电流等数据，实现更全面的IEEE标准模型计算，从而提供更深入的诊断。

安装与维护

安装前准备:

兄弟，安装 GE HYDRAN-M2 这套变压器在线监测系统，那可是“技术活儿”，得按规矩来，马虎不得！首先，最关键的就是安全第一！你必须确保变压器处于停运状态，并严格执行你现场的锁定/挂牌 (Lockout/Tagout) 程序，这是保障人身安全和设备安全的头等大事。在动工前，你得仔仔细细地阅读GE官方提供的 HYDRAN-M2 详细安装手册，弄清楚它的安装位置、接线要求和油阀接口。记住，HYDRAN-M2 通常直接安装在变压器油阀上，所以得检查油阀是否适合安装，接口尺寸是否匹配。由于是电子设备，操作时务必佩戴防静电手环 (ESD Wrist Strap)。确保所有电缆（电源线、通信线、报警线）都符合规范，长度合适，并预留好足够的弯曲半径。在连接通信线和报警触点时，务必对照图纸，接线不能错，一旦接错了，轻则设备不工作，重则可能损坏系统。最后，检查所有螺丝是否拧紧，特别是油阀连接处，确保没有渗漏，这可是直接关系到变压器绝缘油安全的。

维护建议:

要让你的 GE HYDRAN-M2 监测系统在现场“长治久安”，日常的维护那是必不可少的“硬道理”，这些都是保证它持续精准监测的“秘诀”。

定期目视检查：时不时地去瞅瞅安装在变压器上的 HYDRAN-M2 设备。看看外壳是否有物理损伤、密封是否完好无损，有没有灰尘或污垢堆积。特别注意设备上的LED指示灯，它们可是模块运行状态、通信状态和故障的“信号灯”，一旦有异常亮起，对照手册立马进行故障诊断。及时清理设备外壳，保持清洁，确保散热良好。

数据趋势分析：别光看实时数据，更要定期使用GE的Proficy Perception™等软件，对 HYDRAN-M2 采集的故障气体浓度和水分含量数据进行趋势分析。通过观察这些数据的变化曲线，你就能更早地发现异常趋势，判断变压器内部故障的发展速度，为制定维护计划提供决策依据。

校准与传感器寿命：虽然 HYDRAN-M2 宣传是低维护，传感器寿命长，但根据GE的推荐，定期进行性能验证或校准仍然是必要的，确保测量精度。如果传感器达到其推荐寿命，即使看起来还在工作，也建议提前更换，防止测量漂移导致误判或漏判。

通信与报警测试：定期测试 HYDRAN-M2 与后台SCADA/DCS系统的通信是否正常，报警功能是否触发及时，确保在真正发生故障时，警报能够准确无误地传递出去，不耽误抢修。检查报警触点是否正常闭合或断开，防止虚警或漏警。
