GE H201Ti 产品概述

提到GE,那在全球电力传输与配电领域可是响当当的“大佬”,而这款 GE H201Ti,就是其在变压器监测领域的“明星产品”!这玩意儿可不是一般的传感器,它是一台智能在线溶解气体分析(DGA)监测器。你知道不,变压器这种“大家伙”,是电网的“心脏”,一旦出问题,那可是大麻烦,轻则停电,重则影响整个电网稳定。变压器在运行过程中,如果内部绝缘系统出现过热、局部放电(Partial Discharge, PD)甚至电弧(Arcing)等异常情况,变压器油就会分解产生各种故障气体,比如氢气(H₂)、一氧化碳(CO)、乙炔(C₂H₂)、乙烯(C₂H₄)这些。而 GE H201Ti 的核心功能,就是像个“嗅探犬”一样,持续地、在线地监测这些溶解在变压器油里的故障气体浓度。

这块 GE H201Ti 采用的是成熟的燃料电池传感器技术,它能够精准地响应氢气,同时对其他关键的故障气体也有一定的敏感度。这很重要,因为氢气是所有变压器内部故障的“通用气体”,无论是什么原因引起的故障,几乎都会有氢气产生。而一氧化碳通常与绝缘纸过热有关,乙炔是电弧的标志,乙烯则指向油的过热。所以,GE H201Ti 这种对多种故障气体都有响应的复合气体监测能力,能给你提供一个“全面”的早期预警信号,让你在小问题还没演变成大事故之前,就能察觉到并及时干预。它的设计非常精巧,体积小巧,可以直接安装在变压器本体上的一个阀门上,无需额外的泵或复杂管道,简化了安装过程。

通过实时提供变压器油中故障气体的ppm值(百万分之几)和它们的变化速率(Rate of Change, ROC),GE H201Ti 能让你对变压器的“健康状况”了如指掌。一旦气体浓度超过预设的报警阈值,或者变化速率异常,系统就会立即触发报警,提醒运维人员。这不光能帮你预防突发性故障,降低非计划停机(Unplanned Downtime)的风险,还能为制定更科学的维护策略、优化资产管理提供关键的数据支持。可以说,GE H201Ti 是保障变压器安全运行、延长设备寿命、提高电网可靠性的“硬核”利器,是现代电力系统不可或缺的一部分!

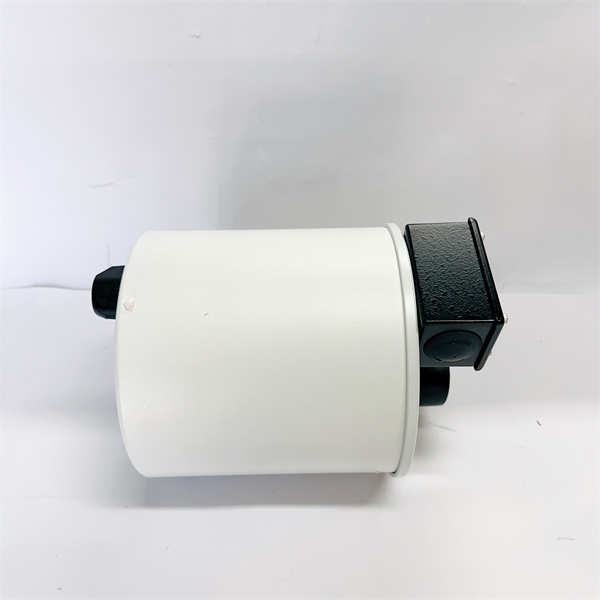

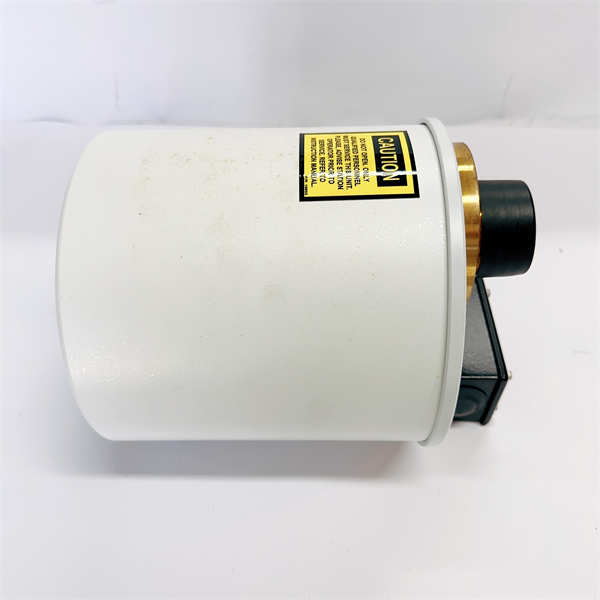

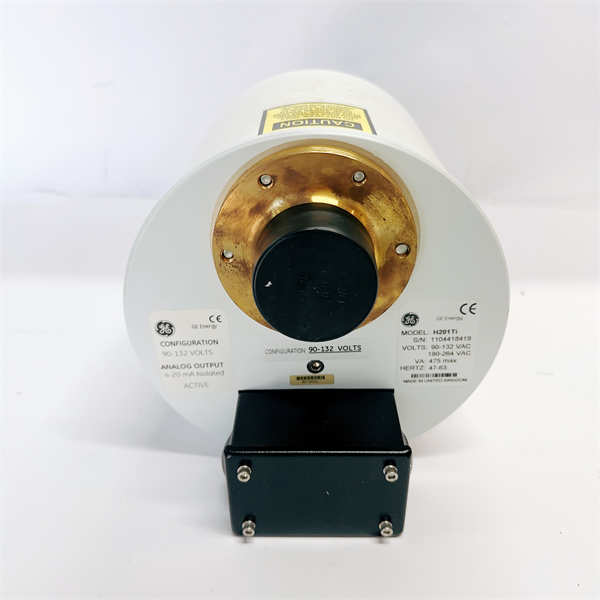

GE H201Ti

GE H201Ti

技术规格

参数名称 参数值
产品型号 H201Ti
制造商 GE (General Electric / GE Vernova)
产品类型 在线溶解气体分析 (DGA) 监测器
检测气体 复合气体 (主要响应H₂, 对CO, C₂H₂, C₂H₄敏感)
传感器类型 燃料电池 (Fuel Cell)
测量范围 0-2000 ppm (H₂当量,可配置其他范围)
测量精度 ± 10% 读数 ± 25 ppm (H₂当量)
相对灵敏度 (H₂) 100% 浓度
相对灵敏度 (CO) 15% ± 4% 浓度 (典型值)
相对灵敏度 (C₂H₂) 8% ± 2% 浓度 (典型值)
相对灵敏度 (C₂H₄) 1.5% ± 0.5% 浓度 (典型值)
响应时间 10 分钟 (90% 步进变化)
显示 背光LCD显示屏 (2行x16字符)
通信接口 USB (本地配置), 隔离RS-485 (Modbus/Hydran协议), RS-232 (通过控制器)
模拟输出 4-20mA (隔离) 或 0-1mA (非隔离)
报警输出 3个干接点继电器 (高报警, 极高报警, 服务报警)
防护等级 NEMA Type 4X / IP66
电源要求 90–132 Vac 或 180–264 Vac (可切换), 47–63 Hz, 475VA max
工作环境温度 -40°C 至 +55°C (-40°F 至 +131°F)
油温范围 (阀门处) -50°C 至 +90°C (-58°F 至 +194°F);带散热片适配器可达 +105°C
安装方式 单阀门安装 (1″, 1.5″ 或 2″ NPT 阀门)
尺寸 (直径x长度) 178mm (7”) x 180mm (7-1/8”)
重量 (安装后) 5.6 kg (12 lb)



主要特点和优势

说到 GE H201Ti 这台变压器“神医”,它能在线上24小时不间断地给变压器“把脉”,可不是盖的,有几个特点和优势,那真叫一个“硬核”!

首先,它的连续在线监测能力是最大的亮点。传统的变压器油化验,那得定期取样,送到实验室分析,周期长不说,还不能及时发现突发故障。而 GE H201Ti 呢?它就安安静静地挂在变压器油阀上,不分昼夜地“嗅探”着油里溶解的气体,实时反馈数据(Real-time Data Feedback)。这就像给你的变压器装了个“心电图”,任何一点“小心脏”的异常,它都能立马捕捉到,让你对设备的健康状况了如指掌,大大提高了故障发现的及时性(Timeliness)。

再者,GE H201Ti 的复合气体监测功能非常实用。它主要对氢气(Hydrogen, H₂)高度敏感,氢气是所有变压器故障的“通用指标”。同时,它还对一氧化碳(Carbon Monoxide, CO)、乙炔(Acetylene, C₂H₂)、乙烯(Ethylene, C₂H₄)等其他关键故障气体有一定响应。这意味着它不仅能告诉你变压器出问题了,还能根据不同气体的相对含量,帮你初步判断故障的类型,比如是过热(Overheating)、局部放电(Partial Discharge)还是电弧(Arcing)。这种“粗略诊断”的能力,能让你在故障初期就能心里有数,为后续的精确诊断和维修争取宝贵时间。

不得不提的还有它的易于安装和维护。这台 GE H201Ti 设计得小巧紧凑,可以直接通过一个阀门安装到变压器上,无需额外的油泵或复杂的循环管路(No Additional Pump or Piping Required)。这简化了现场安装的难度和成本,也减少了潜在的泄漏点。而且,它的传感器采用燃料电池技术,稳定可靠,通常不需要现场校准(No Field Calibration Required),大大降低了日常维护的工作量。再加上它坚固的NEMA Type 4X/IP66防护等级,风吹雨打、烈日暴晒都能扛得住,适应各种严苛的户外环境。

最后,它的智能报警和多样化通讯方式也让人省心。GE H201Ti 可以根据气体浓度或者变化速率设置多级报警阈值,一旦触发,立马通过干接点继电器输出报警信号,也能通过Modbus协议或GE自己的Hydran协议,通过RS-485接口将数据远程传输到你的SCADA(Supervisory Control And Data Acquisition)系统或DCS(Distributed Control System)里,实现远程监控和数据分析。最新的Mark IV版本甚至加入了USB接口,方便本地连接笔记本进行配置和数据下载。这套组合拳下来,你的变压器就等于是有了个24小时在线的“私人医生”,安全保障那真是“杠杠的”!

The GE H201Ti online Dissolved Gas Analysis (DGA) monitor stands out as a critical tool for ensuring the health and longevity of power transformers, offering several core advantages.

Firstly, its continuous online monitoring capability is paramount. Traditional DGA methods involve periodic oil sampling and laboratory analysis, which inherently introduce delays and may miss rapidly developing faults. The GE H201Ti, however, provides real-time, uninterrupted monitoring of fault gases dissolved in transformer oil. This immediate feedback loop allows for the prompt detection of incipient faults, significantly enhancing the timeliness of anomaly detection and enabling swift intervention before minor issues escalate into catastrophic failures, thereby minimizing the risk of unplanned outages (Unplanned Outages).

Secondly, the composite gas measurement of the GE H201Ti offers practical diagnostic insights. While highly sensitive to hydrogen (H₂), a universal fault gas produced by various transformer insulation system stresses, it also exhibits sensitivity to other key fault gases such as carbon monoxide (CO), acetylene (C₂H₂), and ethylene (C₂H₄). This multi-gas responsiveness allows for preliminary fault classification directly from the monitor, indicating whether the issue is likely due to overheating of oil or paper, partial discharge, or arcing. This initial diagnostic capability provides valuable information for maintenance teams, helping them prioritize and plan more precise diagnostic efforts.

Furthermore, the GE H201Ti is renowned for its ease of installation and minimal maintenance requirements. Its compact, cylindrical design allows for direct mounting onto a single transformer oil valve, eliminating the need for complex external pumps or extensive piping. This simplifies installation, reduces potential leak points, and lowers overall deployment costs. The robust fuel cell sensor technology is inherently stable and typically requires no field calibration after initial setup, significantly reducing ongoing maintenance burden. Its rugged NEMA Type 4X / IP66 enclosure ensures reliable operation in harsh outdoor environmental conditions, protecting against dust, water ingress, and extreme temperatures.

Finally, the GE H201Ti integrates smart alarming features and flexible communication options. It supports configurable alarm setpoints based on gas concentration levels or rates of change, providing timely alerts through dry contact relays. Moreover, it offers various digital communication protocols, including Modbus over isolated RS-485 and USB for local connectivity. This enables seamless integration with SCADA (Supervisory Control And Data Acquisition) systems, DCS (Distributed Control Systems), and GE’s Perception software, facilitating remote supervision, data trending, and advanced diagnostic analysis. These combined attributes make the GE H201Ti an indispensable asset for proactive transformer health management, contributing to enhanced grid reliability and optimized asset lifecycle costs.

应用领域

GE H201Ti 这台“变压器油医生”,它可不是摆设,主要是在电力行业的各个角落“发光发热”,尤其是在那些对变压器运行安全和可靠性要求极高的场景。

首先,在大型变电站和发电厂GE H201Ti 那是“标配”。你想想,这些地方的变压器都是动辄上百兆瓦的大家伙,一旦出问题,不光损失巨大,还会影响整个区域的电力供应。GE H201Ti 就直接安装在这些主变、厂用变上,24小时盯着油里的“风吹草动”,一旦发现氢气、乙炔这些故障气体浓度异常升高,立马发出预警,让运维人员能在故障初期就介入处理,避免酿成大祸。这对于保障电网的稳定运行,简直是“定海神针”。

其次,在工业企业的自备电厂或大型生产线中,GE H201Ti 同样扮演着关键角色。很多大型工厂,比如钢铁、石化、水泥厂,都有自己的变电站或者配电室,里面的变压器是保障生产连续性的关键。如果变压器突然故障停机,那整个产线都得跟着“歇菜”,损失可就大了。GE H201Ti 能有效监测这些变压器的健康状况,帮助企业降低因电力设备故障导致的生产中断风险,最大限度地减少停机时间(Downtime),保障生产的稳定性和效益。

再来,对于那些偏远地区或无人值守的变电站GE H201Ti 的远程监测能力简直是“雪中送炭”。这些变电站往往地理位置偏僻,人工巡检成本高、效率低。GE H201Ti 可以通过RS-485等通讯方式,把监测数据传回到控制中心,实现远程诊断和故障预警。这样一来,即使是远在千里之外的变压器,也能得到实时监控,大大提高了运维效率和安全性。

此外,GE H201Ti 也广泛应用于对资产管理要求高的电力公司。通过它提供的实时DGA数据,电力公司可以更准确地评估变压器的剩余寿命、健康等级,从而制定更科学的检修计划和资产替换策略,实现从“被动维修”到“主动预防性维护”的转变,最大化资产价值。可以说,GE H201Ti 是实现智能电网、智慧运维的重要一环。

GE H201Ti

GE H201Ti

相关产品

GE H201Ti 这台在线DGA监测器“关系匪浅”的“兄弟姐妹”可不少,它们要不是同一个系列,就是经常一起组网,或者功能上互补的:



GE Hydran M2-X:这是GE Hydran系列中更高级别的在线DGA监测器,通常能测量更多种类的故障气体,提供更详细的诊断信息。它可能被视为 GE H201Ti 的功能更强大的升级版本。



GE Hydran 201Ci-1 单通道控制器:这个是 GE H201Ti 的一个常见配套附件。当 H201Ti 安装在变压器本体上不方便直接操作时,201Ci-1 可以安装在更易操作的位置,提供本地显示、报警指示和额外的通信接口,相当于 H201Ti 的“远程控制面板”。



GE Hydran 201Ci-C 四通道控制器:跟201Ci-1类似,但这个控制器可以同时接收并管理多达四台 GE H201Ti 监测器的数据,为多台变压器或多相变压器提供集中监测点。



GE Perception Software (或 Perception Fleet 软件):这是GE用于DGA数据管理、趋势分析和诊断的专业软件平台。它能接收 GE H201Ti 的数据,进行历史趋势分析、报告生成和高级诊断。



GE MS3000/MS4000 变压器监测系统:更全面的变压器在线监测解决方案,除了DGA,还会集成绕组温度、油温、套管状况、局部放电等多种监测功能。GE H201Ti 可以作为其中的DGA模块集成进去。



GE DGA Lab Service (实验室DGA分析服务):虽然 GE H201Ti 是在线监测,但定期的实验室DGA分析仍然是不可或缺的补充手段,它能提供更精确、更全面的气体组分分析,为 H201Ti 的数据提供校核和更深层次的诊断依据。
