GE H201Ti 变压器油中溶解气体分析仪 – 预警先行，变压器“健康管家”！

描述

GE H201Ti：这块变压器油中溶解气体分析仪，是GE Hydran系列的“明星侦察兵”！它实时在线监测变压器油中关键故障气体（氢气H2、一氧化碳CO、乙炔C2H2、乙烯C2H4），实现早期故障预警。监测气体：H2, CO, C2H2, C2H4；通信接口：RS-485 Modbus；防护等级：NEMA 4X (IP66)。专治各种变压器“内伤”，是电力系统可靠运行的“定海神针”。别瞅了，原厂正品，售后无忧，咱家就是你搞定变压器健康的靠山，没毛病！

产品详细说明

GE H201Ti 产品概述

GE H201Ti，或者咱们更习惯叫它 GE Hydran 201Ti，这玩意儿在电力行业，那可是个实打实的“变压器医生”和“健康管家”！你得知道，变压器在电力系统里，那可是个“心脏”级别的关键设备，一旦出了问题，轻则影响供电，重则可能导致大面积停电甚至爆炸，损失那可是海了去了。而 GE H201Ti 这台在线监测设备，就是GE（通用电气，电力领域的老牌巨头）专门为变压器量身定制的“探伤仪”，它的核心职责就是连续地监测变压器油中溶解的故障气体。

这台 GE H201Ti 的工作原理可不简单，它能直接安装在变压器的油阀上，不需要额外的泵或者复杂的管路系统，这设计就透着股“老道”劲儿！它通过其内部的特殊传感器，持续不断地从变压器油中提取并分析溶解的几种关键气体，包括氢气（H2）、一氧化碳（CO）、乙炔（C2H2）和乙烯（C2H4）。这些气体可不是随意产生的，它们是变压器内部绝缘材料（比如绝缘油、绝缘纸）在遭受过热、局部放电（Partial Discharge）甚至电弧（Arcing Fault）等故障时，分解产生的“报警信号”。所以说，监测这些气体的浓度和变化趋势，就相当于给变压器做了个“血液检测”，能够非常早期地发现变压器内部的潜在问题，比传统的定期取样化验要及时得多，简直就是“防患于未然”的神器！

有了 GE H201Ti 这种实时在线监测设备，电力公司和大型工业用户就能对变压器的运行状态了如指掌，一旦发现气体浓度异常升高，就能第一时间做出判断，及时采取预防性维护（Preventive Maintenance）措施，比如停电检修、更换部件等等，避免小问题酿成大事故。这样一来，不仅能大

大降低非计划停机（Unplanned Outage）的风险和巨额维修成本，还能延长变压器的使用寿命，提升整个电力系统的可靠性和运行效率。这台 GE H201Ti 就是你保障电网“心脏”健康跳动的关键武器，让你在关键时刻“心中有数”，不慌不乱！

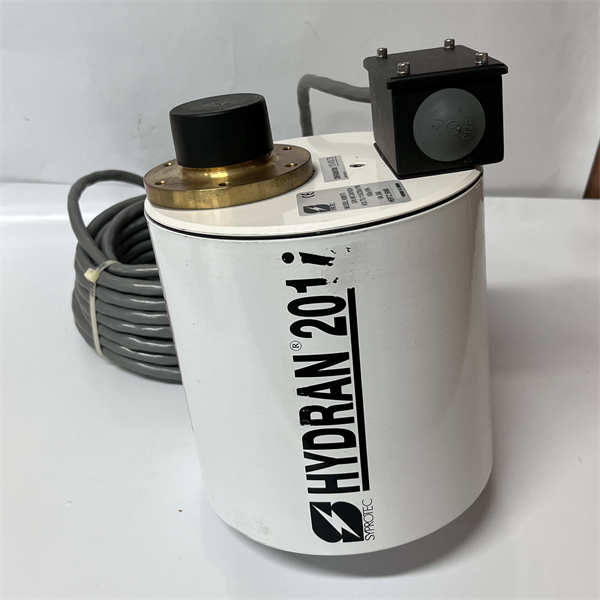

GE H201Ti

GE H201Ti 技术规格

主要特点和优势

GE H201Ti 这台变压器油中溶解气体分析仪，在电力行业那可是个“明星产品”！它身上自带的几把“刷子”，能让你的变压器安全等级直接“飙升”，把那些潜在的风险“拿捏”得死死的！

首先，它最大的亮点就是实时在线，全面精准的故障气体监测 (Real-time Online, Comprehensive and Accurate Fault Gas Monitoring)。你想想，传统的变压器油分析，那得定期取样，送到实验室化验，周期长、成本高，而且容易错过早期故障信号。但 GE H201Ti 可不这样，它能够24/7不间断地实时监测变压器油中的氢气（Hydrogen，H2）、一氧化碳（Carbon Monoxide，CO）、乙炔（Acetylene，C2H2）和乙烯（Ethylene，C2H4）这四种关键故障气体。每种气体都代表着不同的故障类型：氢气是各种故障的早期通用指示剂；一氧化碳代表绝缘纸过热；乙炔通常是电弧放电（Arcing Discharge）的标志；乙烯则暗示着油过热。这种全面的实时监测，就像给变压器装了个“内置雷达”，任何细微的“内伤”都能被它瞬间捕捉到，让你能更早、更精准地判断变压器内部是否正在发生绝缘老化、局部放电（Partial Discharge）或过热等问题。这简直是电力系统“预防性维护”（Predictive Maintenance）的“最佳拍档”！

其次，GE H201Ti 还具备创新无泵设计，安装维护省心省力 (Innovative Pump-Free Design, Easy Installation and Maintenance)。这台设备最巧妙的地方之一，就是它采用了独特的“无泵”设计，直接利用变压器油的热虹吸原理和内部的真空抵抗气体制取膜（Vacuum Resistant Gas Extraction Membrane）来提取气体。这意味着你不需要额外安装易损的油泵和复杂的管路系统，直接把它拧在变压器的一个油阀上就行，大大简化了安装过程，降低了潜在的泄漏风险和维护成本。它的坚固外壳达到了NEMA 4X（相当于IP66）防护等级，即使是直接安装在户外，也能轻松应对风吹雨淋、严寒酷暑，保证长期稳定运行。这种“傻瓜式”的安装和“省心”的维护，让 GE H201Ti 在现场应用中具备了极高的便利性和可靠性。

再者，这台 H201Ti 在数据通信和智能预警 (Data Communication and Intelligent Alarming) 方面也做得非常出色。它不仅有一个本地的LCD显示屏，让你在现场就能直观地看到气体浓度数据，还提供了丰富的通信接口，比如RS-485 Modbus协议和4-20mA模拟输出，能够轻松地接入到你的SCADA系统（Supervisory Control and Data Acquisition，数据采集与监控系统）或DCS（Distributed Control System，分布式控制系统）中，实现远程监控和数据集成。你可以根据实际需求，设置气体浓度的绝对阈值报警，也可以设置气体增长率（Rate of Change，ROC）报警，一旦数据达到预设值，立即触发干接点（Dry Contact）输出，联动外部报警或跳闸系统。这种多重报警机制，确保了在变压器故障初期就能得到及时响应，避免小问题演变成大事故，最大程度地保障了电力资产的安全和电网的稳定运行。

The GE H201Ti dissolved gas-in-oil analysis (DGA) monitor for transformers is a true “star product” in the power industry! Its inherent capabilities can literally “skyrocket” your transformer’s safety level, tightly “controlling” potential risks!

First and foremost, its biggest highlight is real-time online, comprehensive, and accurate fault gas monitoring. Think about it: traditional transformer oil analysis involves periodic sampling, sending it to a lab for testing, which is time-consuming, costly, and prone to missing early fault signals. But the GE H201Ti is different. It continuously monitors four key fault gases dissolved in transformer oil, 24/7: Hydrogen (H2), Carbon Monoxide (CO), Acetylene (C2H2), and Ethylene (C2H4). Each gas signifies a different type of fault: hydrogen is an early, general indicator of various faults; carbon monoxide points to overheated paper insulation; acetylene is often a sign of arcing discharge; and ethylene suggests oil overheating. This comprehensive real-time monitoring is like giving your transformer a “built-in radar,” instantly capturing any subtle “internal injuries,” allowing you to identify potential issues like insulation aging, partial discharge, or overheating much earlier and more precisely than ever before. It’s truly the “best partner” for “predictive maintenance” in the power system!

Secondly, the GE H201Ti also features an innovative pump-free design, ensuring easy installation and low maintenance. One of the most ingenious aspects of this device is its unique “pump-free” design. It directly utilizes the transformer oil’s thermosiphon principle and an internal vacuum-resistant gas extraction membrane to extract gases. This means you don’t need to install additional, failure-prone oil pumps or complex piping systems. You simply thread it onto a transformer oil valve, which greatly simplifies installation, reduces potential leak points, and lowers maintenance costs. Its robust casing meets NEMA 4X (equivalent to IP66) protection standards, allowing it to be installed directly outdoors and withstand wind, rain, extreme cold, and scorching heat, ensuring long-term stable operation. This “foolproof” installation and “worry-free” maintenance make the GE H201Ti highly convenient and reliable in field applications.

Furthermore, this H201Ti excels in data communication and intelligent alarming. Not only does it have a local LCD display for direct viewing of gas concentration data on-site, but it also offers rich communication interfaces, such as RS-485 Modbus protocol and 4-20mA analog output. This allows for easy integration into your SCADA (Supervisory Control and Data Acquisition) system or DCS (Distributed Control System), enabling remote monitoring and data integration. You can set both absolute threshold alarms for gas concentration and rate of change (ROC) alarms based on your needs. Once the data reaches the preset values, it immediately triggers dry contact outputs, linking to external alarm or tripping systems. This multi-layered alarming mechanism ensures timely responses at the early stages of transformer faults, preventing minor issues from escalating into major accidents and maximizing the safety of power assets and grid stability.

应用领域

GE H201Ti 这台变压器油中溶解气体分析仪，因为它具备实时在线、精准监测变压器“健康状况”的能力，所以在那些对电力资产安全、电网稳定运行和预防性维护有极致要求的领域，它简直就是“不可或缺的利器”！

首先，在电力公司和输变电站，这是 GE H201Ti 的“主战场”。无论是超高压变压器、主变压器还是配电变压器，这台设备都能提供实时的故障气体数据，帮助运维人员早期发现变压器内部的绝缘劣化、局部放电、过热等潜在故障，从而安排计划性检修，避免突发事故，确保电网的持续稳定供电。

其次，在大型工业企业和数据中心，这些地方通常拥有自备的变电站和大量的工业变压器，对电力供应的连续性和稳定性有着极高的要求。GE H201Ti 能够为这些关键变压器提供实时监控，一旦发现异常，立即发出预警，避免生产中断或数据丢失带来的巨大损失。

再者，在可再生能源发电站，比如风力发电场、太阳能光伏电站，这些电站的升压变压器也是关键设备。由于地理位置偏远，人工巡检成本高，GE H201Ti 的远程在线监测功能就显得尤为重要，它能够帮助运维团队远程掌握变压器的健康状况，提高运维效率。

此外，在轨道交通（如高铁、地铁的牵引变压器）、钢铁冶金、石油化工等拥有大型变压器且对供电可靠性有严格要求的行业中，只要是需要对变压器健康状况进行实时、精准监测，以实现预防性维护和降低运营风险的应用，你都能看到 GE H201Ti 扮演着核心监测者的角色，为企业的安全生产和高效运行保驾护航。

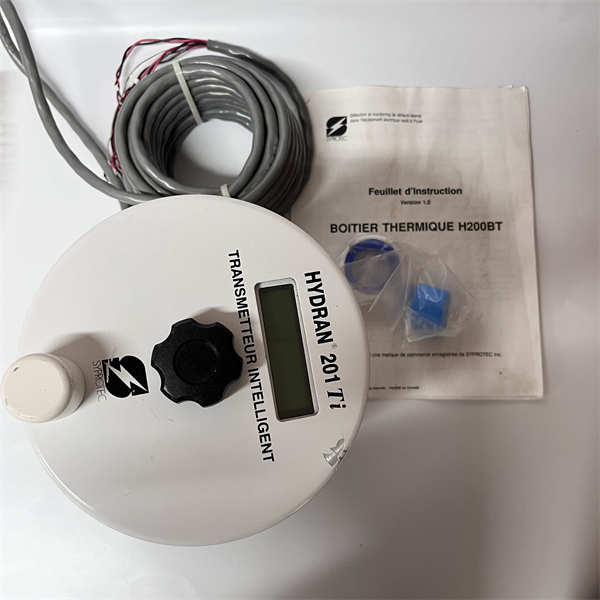

GE H201Ti

相关产品

与 GE H201Ti 变压器油中溶解气体分析仪紧密相关的，主要是GE Hydran系列的其他在线监测设备，以及一些辅助软件和传感器：

GE Hydran M2 (GE Hydran M2)：这通常是GE Hydran系列的另一个型号，可能提供更全面的气体监测能力（比如更多种类气体的分析），或在通信功能、数据处理能力上有所增强，用于更高级别的变压器健康评估。

GE Hydran Ci-1 / Ci-C 控制器 (GE Hydran Ci-1 / Ci-C Controllers)：这些是GE为Hydran系列DGA监测器提供的可选控制器。当 GE H201Ti 安装位置不方便查看或需要集中管理多台监测器时，GE Hydran Ci-1（单通道）或 GE Hydran Ci-C（四通道）可以作为远程显示单元和数据集中器，实现更方便的访问和联网。

GE Perception Fleet Software (GE Perception Fleet Software)：这是GE用于管理和分析来自多台DGA监测设备数据的软件平台。它可以从包括 GE H201Ti 在内的所有GE在线监测器收集数据，进行趋势分析、报表生成，为变压器资产的健康管理提供全面的视图。

GE DGA采样系统和实验室分析服务 (GE DGA Sampling Systems and Lab Analysis Services)：尽管 GE H201Ti 提供在线监测，但对于某些深度诊断或合规性要求，传统的离线油样DGA分析仍然是必要的。GE也提供配套的采样工具和分析服务。

GE MDS系列无线通信设备 (GE MDS Series Wireless Communication Devices)：在一些偏远或难以布线的变电站，GE H201Ti 的数据可能需要通过无线电台（如MDS系列）传输到中央控制室。
