GE Fanuc IC697CHS770 远程 I/O 扩展机箱 – Series 90-70 系统核心载体！

描述

GE IC697CHS770：这是一款用于 GE Fanuc Series 90-70 PLC 平台的远程 I/O 扩展机箱（Chassis）。核心价值在于提供 9 个 I/O 槽位和坚固的电气背板，作为分布式 I/O 系统的远程节点。它必须与总线扩展模块（BEM）配套使用，极大增加了系统的 I/O 容量和覆盖范围。平台：Series 90-70 PLC，槽位数：9 个 I/O 槽位，安装方式：机架安装，结构：高强度金属。专治各种工业“疑难杂症”。

IC697CHS770 GE 产品概述

IC697CHS770 GE 模块，准确地说，是一个为 GE Fanuc Series 90-70 PLC 系统设计的九槽位（9-Slot）远程 I/O 扩展机箱。在 90−70 这个专为大型、高可靠性应用而生的平台中，机箱是所有控制硬件的物理和电气载体。主 CPU 模块需要一个稳定、高速的背板来与 I/O 模块进行数据交换，而当 CPU 本地机箱的槽位用完时，或者 I/O 点需要分散部署时，IC697CHS770 GE 就被作为远程扩展机箱投入使用。

IC697CHS770 GE 的结构坚固，设计符合严格的工业环境标准，能够承受较大的震动和温度变化。其内部的核心是高速背板总线，它提供了所有 I/O 模块所需的电力供应和数据通信通道。作为一个远程机箱，它不能独立工作，它必须在指定的总线扩展模块（BEM Slave）的驱动下工作，例如 IC697BEM731 或 IC697BEM733 等模块，这些 BEM 模块插在 IC697CHS770 GE 的特定槽位中，负责接收来自主 CPU 的高速总线数据，并将其转发给机箱内的其他 I/O 模块。IC697CHS770 GE 的九个槽位容量，为工程师提供了充足的扩展空间，能够满足大型项目中对 I/O 点数的严苛要求。

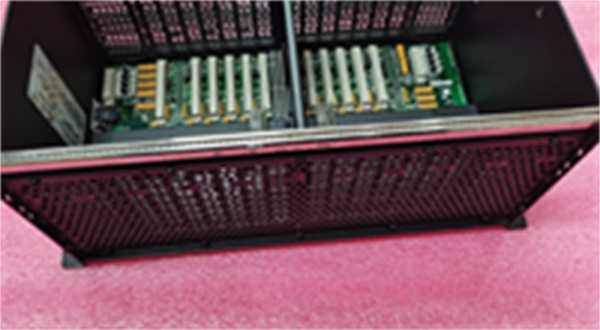

IC697CHS770 GE

IC697CHS770 GE 技术规格

主要特点和优势

高强度工业级设计：IC697CHS770 GE 的外壳和背板均采用工业级高强度材料，这使得它能够可靠地安装在环境恶劣的工业现场，例如有强烈震动的机械旁边或有粉尘、腐蚀性气体的环境中。其坚固的结构确保了安装在机箱内的 I/O 模块和总线扩展模块（BEM）能够抵抗外部应力，保证了所有电子元件的长期稳定运行。这种物理上的高可靠性（High Reliability），是 90−70 平台在关键应用中被广泛采用的重要原因之一。

高带宽背板总线：作为 90−70 平台的组件，IC697CHS770 GE 的背板设计能够支持 90−70 专有总线协议的高数据传输速率。当配合总线扩展模块使用时，它能以极低的延迟（Low Latency）将远程 I/O 数据同步给主 CPU。这使得安装在 IC697CHS770 GE 中的 I/O 模块，例如高速计数模块或模拟量模块，能够保持与本地 I/O 模块几乎一致的响应速度。这种**实时性（Real-Time）保障，对于大型闭环控制系统（Closed-Loop Control）**的性能至关重要。

灵活的 I/O 部署和容量扩展：IC697CHS770 GE 提供了 9 个槽位，这极大地扩展了 90−70 系统的I/O 容量。更重要的是，它实现了 I/O 的物理分散部署。通过 BEM 链路，你可以将 I/O 节点延伸到数公里之外的现场，从而大幅减少了传感器到控制室之间的布线成本和复杂度。这种模块化、分布式的设计，使得系统能够根据现场需求进行灵活扩展，保护了客户的控制系统前期投资。

The GE IC697CHS770 is the robust, 9-slot Remote I/O Expansion Chassis specifically engineered for the GE Fanuc Series 90-70 PLC platform. Its technical strength lies in its Industrial-Grade Construction and its High-Bandwidth Backplane, which is designed to seamlessly integrate with the system’s specialized Bus Extension Modules (BEMs). This chassis provides the necessary Physical and Electrical Infrastructure for 90−70 I/O modules to operate as a distributed node, allowing for significant System Scalability and efficient I/O deployment over long distances. The backplane’s design ensures that the I/O data transferred via the BEM link maintains High Real-Time Performance and Low Latency, which is paramount for deterministic control in large-scale, mission-critical applications where minimizing Control Loop Delay is non-negotiable.

应用领域

IC697CHS770 GE 的应用，全部集中在需要大规模 I/O、远距离部署和高可靠性的重工业场景。

首先是大型石油化工和能源流程：在炼油厂、化工厂或电厂的辅机控制系统（BOP）中，现场设备分散广阔。IC697CHS770 GE 被用作远程数据采集站，安装在现场的控制室或就地机柜中。它承载着大量的模拟量输入（AI）和温度模块，负责将分散的流程数据实时传输给主 CPU。

其次是汽车和重型机械制造：在大型装配线、喷涂车间或冲压车间中，控制点数量庞大且分散。多个 IC697CHS770 GE 机箱可以沿着生产线部署，实现区域控制和模块化 I/O。这种分散式布置，使得故障诊断更简单，且缩短了控制信号的传输距离，提高了系统的整体响应速度。

此外，在基础设施和轨道交通：在隧道监控、地铁通风系统或水处理厂等基础设施应用中，控制系统需要管理分散在广阔区域的传感器和执行器。IC697CHS770 GE 凭借其坚固的结构和对 BEM 扩展的支持，成为实现这些远程、关键 I/O 节点的理想选择。

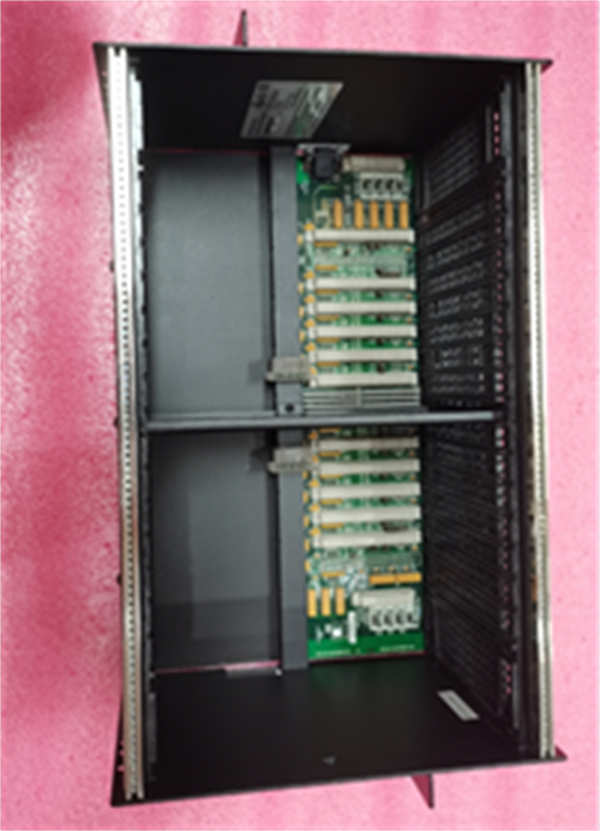

IC697CHS770 GE

相关产品

IC697CHS770 GE 是一个远程 I/O 机箱，它必须与以下 90−70 系列模块配合使用才能工作：

IC697CHS750 或 IC697CHS782：本地 CPU 机箱（Local CPU Chassis），IC697CHS770 GE 是它的远程扩展。

IC697BEM711 或 IC697BEM713：本地总线扩展模块（Master BEM），安装在 CPU 机箱中，驱动 IC697CHS770 GE。

IC697BEM731 或 IC697BEM733：远程从属总线扩展模块（Slave BEM），必须安装在 IC697CHS770 GE 的指定槽位中。

IC697PWR711 或 IC697PWR710：电源模块（Power Supply），必须安装在 IC697CHS770 GE 机箱内，为所有 I/O 模块供电。

IC697CPX928-FE GE 或 IC697CPE780：90−70 系列的主 CPU 模块。

安装与维护

安装前准备：安装 IC697CHS770 GE 机箱，首先必须将机箱的安装位置确定，确保机箱背面有足够的空间进行布线和散热。由于它是远程机箱，必须确保其接地（Grounding）良好，以减少电磁干扰。安装完成后，必须先在 IC697CHS770 GE 机箱的电源槽位中安装电源模块，并在指定槽位中安装远程从属 BEM 模块（如 IC697BEM733）。最后，检查 BEM 模块的通信电缆是否正确连接到主 CPU 机箱的 BEM 主控模块上。所有模块和电缆必须在断电状态下完成安装。

维护建议：IC697CHS770 GE 机箱本身是无源组件，其维护主要是环境和物理检查。应定期检查机箱内部的清洁度，确保没有灰尘或腐蚀性物质堆积，这会影响背板总线的电气性能。重点关注其内部安装的电源模块和 BEM 模块的 LED 状态灯，它们是判断 IC697CHS770 GE 是否正常工作的关键指示器。
