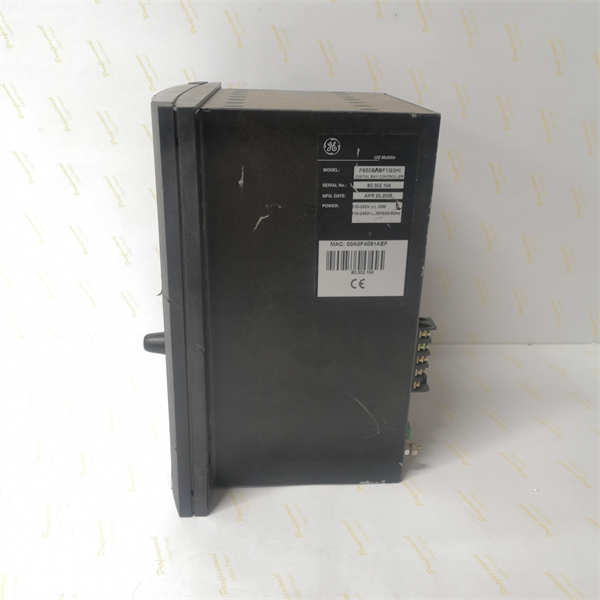

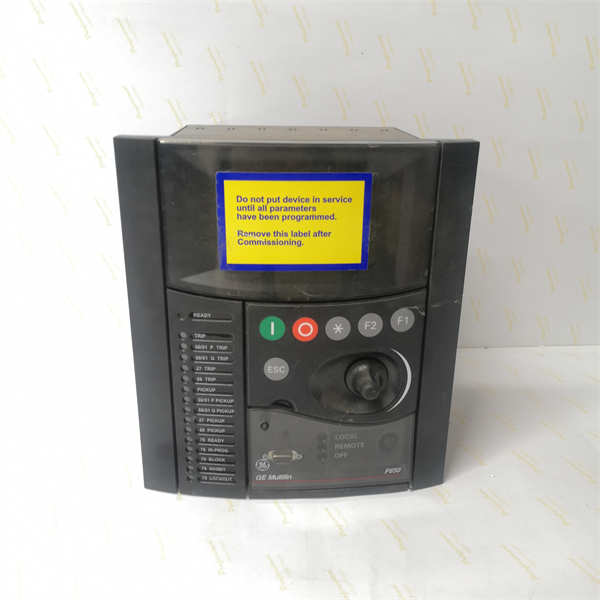

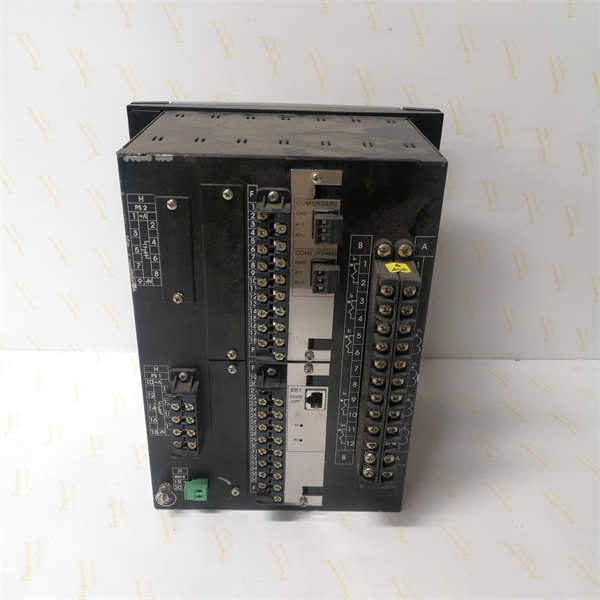

GE F650BABF1G0HI 数字间隔控制器/ 馈线保护继电器

描述

GE F650BABF1G0HI是一款高度先进的GE Multilin F650数字间隔控制器(Digital Bay Controller)，同时也是一款功能强大的馈线保护继电器(Feeder Protection Relay)。这款尖端设备专为电力配电和输电系统中的馈线、母线、变压器以及电容器组提供全面的保护、控制、监测、计量和记录功能。

其特有的订购代码”BABF1G0HI”详细说明了该F650型号的具体配置：

B:基本显示屏(Basic Display)，而非增强型显示屏

A:后部串行通信板1：冗余RS485

B:后部以太网通信板2：10/100 Base TX

F1:槽位F的I/O板：16路数字量输入+8路数字量输出

G0:槽位G的I/O板：无

HI:辅助电源电压：110-250 Vdc/120-230 Vac(工作范围88-300 Vdc/96-250 Vac)

这种特定的配置强调了强大的通信能力（具备冗余串行和以太网连接），以及充足的数字量输入/输出，使其适用于各种变电站自动化和保护方案。F650集成了行业领先的通信技术（包括IEC 61850、Modbus RTU/TCP/IP、DNP 3.0、IEC 60870-5-103/104）和强大的可编程逻辑，为变电站“间隔单元”内的电气设备管理提供高速保护和灵活控制。

技术规格

产品型号：F650BABF1G0HI

制造商：GE Multilin(通用电气)

产品类型：数字间隔控制器(Digital Bay Controller)/馈线保护继电器(Feeder Protection Relay)

辅助电源：110-250 Vdc/120-230 Vac(工作范围88-300 Vdc/96-250 Vac)

显示屏：基本显示(Basic Display)

通信接口：-后部串行端口1：冗余RS485<br>-后部以太网端口2：10/100 Base TX<br>-支持协议：Modbus RTU/TCP/IP,DNP 3.0 Level 2,IEC 60870-5-103,IEC 60870-5-104,IEC 61850(支持Edition 2)

数字输入/输出：-I/O板槽位F：16路数字量输入+8路数字量输出<br>-I/O板槽位G：无

保护功能：线路和馈线主保护、母线保护、变压器和电容器组后备保护；包括过流、过压、欠压、频率保护、负序保护、差动保护、同期检测、断路器失灵保护、热过载、故障定位器等

计量功能：V,I,Hz,W,VA,PF,VArh,Wh等电量测量，以及需量测量

记录功能：故障和事件记录器(1ms时间标签，可存储1024/512事件)、高分辨率示波记录和数据记录器

环境适应性：坚固设计，适应严苛工业环境

编程软件：EnerVista 650 Setup Software(用于配置和设置)

语言：英文(English)

防护涂层：无严苛（化学）环境保形涂层

GE F650BABF1G0HI数字间隔控制器凭借其卓越的功能和集成性，在电力系统保护和控制领域具有显著的特点和优势：

全面的保护功能：F650提供一套完整的保护功能，包括针对馈线、母线、变压器和电容器组的主保护和后备保护。这涵盖了过流、过压、欠压、频率、负序、差动、断路器失灵等多种故障类型，确保电力系统在各种异常情况下的安全稳定运行。

强大的控制与自动化能力：作为数字间隔控制器，F650不仅提供保护，还集成了控制功能，可直接管理断路器、隔离开关等设备。它支持符合IEC 61131-3标准的可编程逻辑，允许用户自定义复杂的控制策略和联锁逻辑，实现配电和输电自动化。其集成的单线图显示和可编程按钮也简化了本地操作和监控。

先进的通信能力：F650BABF1G0HI配置了冗余RS485串口和10/100 Base TX以太网端口，并支持IEC 61850(Edition 2)、Modbus、DNP3.0等多种工业通信协议。这种广泛的通信兼容性确保了其能无缝集成到SCADA、DCS和变电站自动化系统中，实现远程监控、数据交换和协调控制。

高精度监测与计量：该继电器提供全面的电量测量（电压、电流、频率、有功/无功功率、功率因数等）和需量测量。同时，高分辨率的事件记录（1ms时间标签）、故障录波和故障定位功能，为电力系统故障分析、快速恢复和性能优化提供了宝贵的数据支持。其断路器燃弧电流估算功能有助于预防性维护。

高可靠性和增强型设计：GE Multilin产品以其坚固耐用著称，F650设计能承受恶劣的工业环境。冗余的通信和辅助电源选项进一步提升了其可靠性，最大限度地减少了系统停机时间。

易于配置和使用：尽管功能强大，F650可通过用户友好的EnerVista 650 Setup软件进行配置，简化了参数设置和逻辑编程过程，降低了工程复杂性。LCD显示屏和可编程按钮也提供了直观的人机界面。

应用领域

GE F650BABF1G0HI数字间隔控制器/馈线保护继电器在电力系统的各个环节都有广泛的应用：

配电馈线保护：作为配电系统中的主要保护设备，用于检测和隔离配电线路上的短路、过载、接地故障等，确保用户供电的连续性和可靠性。它可用于架空线和电缆馈线。

输电线路保护：可用作输电线路的后备保护，或在某些简化网络中提供主保护功能，防止线路故障扩大化。

变电站自动化：作为变电站自动化系统的核心组件，实现对断路器、隔离开关等设备的远程控制和状态监测，提高变电站的自动化水平和运行效率。

母线保护：对变电站的母线进行保护，防止母线故障导致大范围停电。

变压器保护：作为变压器的后备保护，监测变压器过载、过流等异常情况。

电容器组保护：用于保护电容器组免受故障影响，确保无功补偿设备的正常运行。

发电机和电动机馈线保护：在电厂和大型工业设施中，保护发电机和大型电动机的供电馈线。

工业和商业电力系统：在大型工业园区、数据中心、医院等场所的电力配电系统中，提供可靠的保护和控制，保障关键负荷的稳定供电。

分布式发电(DG)集成：提供防孤岛功能，支持分布式发电的并网和安全运行。

相关产品

与GE F650BABF1G0HI数字间隔控制器/馈线保护继电器相关的产品主要包括GE Multilin的其他保护继电器、控制和自动化设备、通信模块以及软件工具：

GE Multilin 650系列继电器家族：

C650：母线保护和控制器。

G650：发电机保护和控制器。

W650：风力发电机保护和控制器。

GE Multilin IEDs(智能电子设备)：其他各种类型的保护、控制和计量设备，共同构建完整的变电站自动化解决方案。

GE Multilin EnerVista™软件套件：包括用于F650配置、诊断、数据分析和固件升级的EnerVista 650 Setup Software。

GE Substation Automation Solutions：更大的变电站自动化系统解决方案，将F650等继电器与SCADA系统、人机界面（HMI）、通信网关等集成。

GE MDS系列无线电和工业通信设备：用于继电器之间或继电器与控制中心之间的远程通信。

电流互感器(CT)和电压互感器(VT)：为F650提供精确的电流和电压信号输入。

断路器、隔离开关：F650控制和保护的现场设备。

通信模块/适配器：可能用于连接不同的通信总线或网络。

安装与维护

安装前准备：

仔细阅读手册：在安装GE F650BABF1G0HI之前，务必详细查阅GE Multilin提供的F650安装和操作手册。了解所有电气连接、接线图、安装尺寸、面板开孔尺寸、环境要求和安全注意事项。

安全断电：确保所有相关一次和二次设备（如断路器、互感器）的电源已完全断开，并采取严格的锁定/挂牌(LOTO)程序，以防止意外带电。

静电防护：在处理继电器时，务必佩戴防静电手套和腕带，防止静电放电损坏敏感电子元件。

环境条件：确认安装位置符合继电器的工作温度、湿度和振动要求。避免安装在阳光直射、潮湿、腐蚀性气体或强电磁干扰的场所。

接线规范：按照手册中的图示和规范，正确连接电流回路、电压回路、数字量输入/输出、辅助电源和通信接口。确保所有接线牢固可靠，并进行绝缘测试。

维护建议：

定期检查：定期对继电器进行外观检查，查看是否有灰尘、潮湿、腐蚀、松动的连接或物理损坏。清洁继电器表面和通风口。

功能自检：利用F650内置的自诊断和测试功能，定期进行继电器的功能测试，观察LED指示灯和屏幕显示，确认其工作状态正常。

数据备份：定期通过EnerVista 650 Setup软件备份继电器的配置参数、设定值和事件记录，以防数据丢失。

固件更新：关注GE Multilin发布的固件更新和软件补丁，根据需要适时进行升级，以获取最新功能、性能优化和安全漏洞修复。

报警和事件日志分析：定期检查继电器的报警和事件日志，分析异常情况，以便及时发现和解决潜在问题。

校准：根据运行经验和制造商建议，定期对继电器的模拟量输入（如电流、电压）进行校准检查，确保测量精度。

专业维护：任何涉及继电器内部组件更换或复杂故障诊断的工作，应由经过GE Multilin专业培训且具备相应资质的技术人员进行。

产品保障

我们对GE F650BABF1G0HI数字间隔控制器/馈线保护继电器的卓越品质和在电力系统中的可靠性能提供坚实的产品保障。
